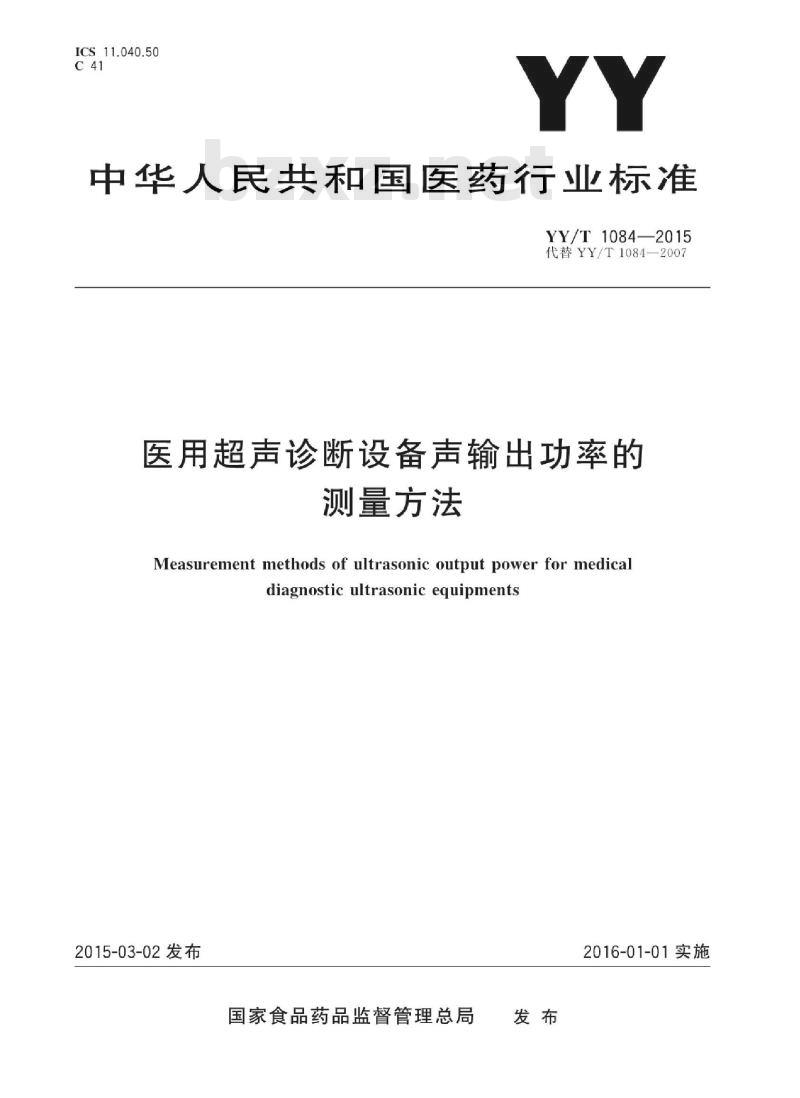

【YY医药标准】 医用超声诊断设备声输出功率的测量方法

ICS 11.040.50
中华人民共和国医药行业标准
YY/T1084—2015
代替YY/T1084—2007
医用超声诊断设备声输出功率的测量方法
Measurement methods of ultrasonic output power for medicaldiagnostic ultrasonic equipments2015-03-02发布
国家食品药品监督管理总局
2016-01-01实施
本标准按照GB/T1.1—2009给出的规则起草本标准与YY/T1084—2007的主要技术差异是：按最新版本更新了引用标准；
频率范围从0.5MHz~15MHz扩展为0.5MHz～25MHz；YY/T1084—2015
为了配合GB9706.9一2008《医用电气设备第2-37部分：超声诊断和监护设备安全专用要求》对超声输出功率测量的特殊要求，增加了附录A“在复合模式、扫描模式和1cm×1cm窗口下，输出功率测量的指导意见”本标准由国家食品药品监督管理总局提出。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由全国医用电器标准化技术委员会医用超声设备标准化分技术委员会（SAC/TC10/SC2）归口。
本标准起草单位：国家食品药品监督管理局湖北医疗器械质量监督检验中心，中国科学院声学研究所。
本标准主要起草人：王志俭、蒋时霖、牛凤岐本标准的历次版本发布情况为：ZBC41002—1985；
YY/T91084—1999；
—YY/T1084—2007。
HiiKAoNiKAca

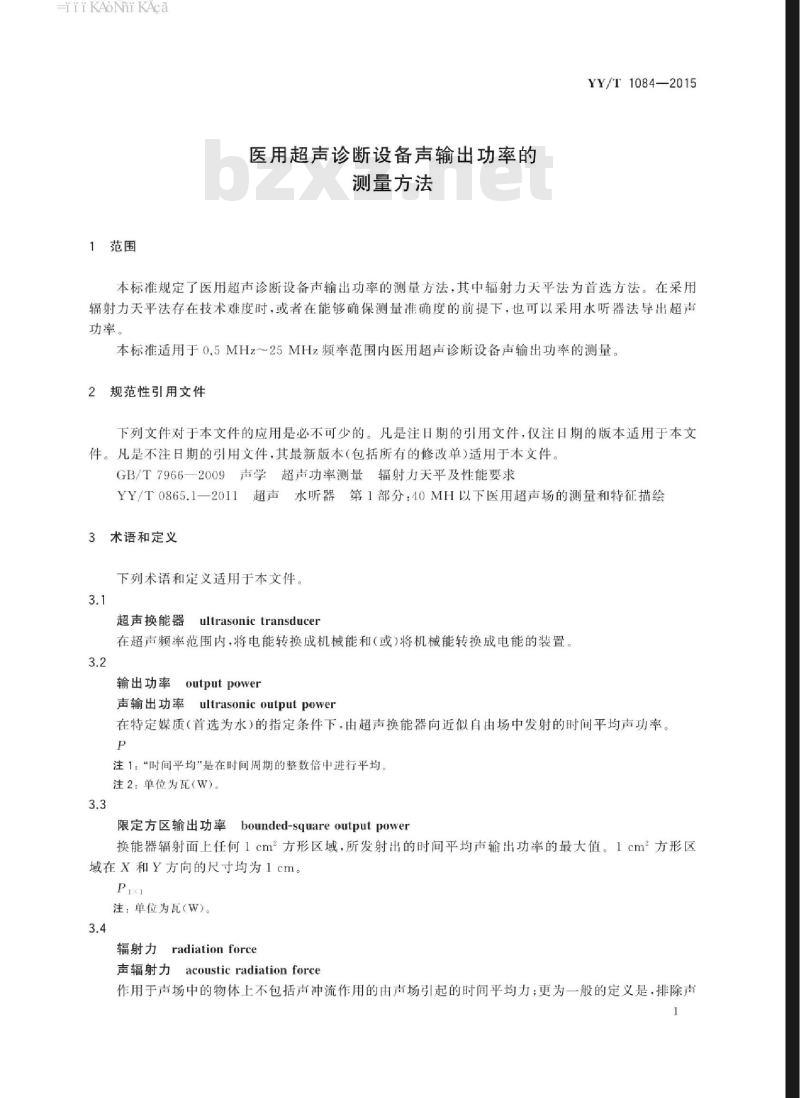

1范围
医用超声诊断设备声输出功率的测量方法
YY/T1084—2015
本标准规定了医用超声诊断设备声输出功率的测量方法，其中辐射力天平法为首选方法。在采用辐射力天平法存在技术难度时，或者在能够确保测量准确度的前提下，也可以采用水听器法导出超声功率。
本标准适用于0.5MHz25MHz频率范围内医用超声诊断设备声输出功率的测量。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7966一2009声学超声功率测量辐射力天平及性能要求YY/T0865.1一2011超声水听器第1部分：40MH以下医用超声场的测量和特征描绘3术语和定义
下列术语和定义适用于本文件。3.1
超声换能器
ultrasonictransducer
在超声频率范围内，将电能转换成机械能和（或）将机械能转换成电能的装置。3.2
输出功率
output power
声输出功率ultrasonicoutputpower在特定媒质（首选为水）的指定条件下，由超声换能器向近似自由场中发射的时间平均声功率。P
注1：“时间平均\是在时间周期的整数倍中进行平均注2：单位为瓦（W）。wwW.bzxz.Net
限定方区输出功率bounded-squareoutputpower换能器辐射面上任何1cm2方形区域所发射出的时间平均声输出功率的最大值。1cm方形区域在X和Y方向的尺寸均为1cm。
注：单位为瓦（W）。
辐射力radiationforce
声辐射力 acoustic radiation force作用于声场中的物体上不包括声冲流作用的由声场引起的时间平均力；更为一般的定义是，排除声1
HiiKAoNiKAca
YY/T1084—2015
冲流作用，出现在不同声学特性的两个媒质界面的声场中的时间平均作用力。F
注1：对医用超声诊断设备而言，通常不存在声冲流的作用注2：单位为牛顿(N)。
靶target
专门设计，用以截取整个声场和作为辐射力受体的器件。4测量要求和测量系统
4.1辐射力天平（RFB)法
RFB法的测量要求和测量系统，见GB/T7966一2009第5章和第6章的规定。4.2水听器法
水听器法的测量要求和测量系统，见YY/T0865.1一2011第5章的规定。5测量步骤
5.1辐射力天平法的测量步骤
5.1.1辐射力天平法的测量装置是毫瓦级或瓦级超声功率计，宜仔细选型，确保超声功率计的靶能够截取被测超声换能器发射的全部功率5.1.2被测超声换能器与靶之间的距离应该已知并能重复，宜使得超声声束正对靶的中心。5.1.3根据所用超声功率计的靶面朝向及有无薄膜声窗，采用相应的耦合方式使超声声束传播到靶上。
5.1.4为了提高测量的准确度，可进行多次测量取平均值。5.1.5医用超声诊断设备的超声换能器工作在脉冲模式、连续波模式或准连续波模式下，由于超声功率计对所测的辐射力进行时间平均，故给出的数值均为超声功率。5.1.6复合模式、扫描模式下输出功率测量的指导意见见附录A。5.1.71cmX1cm窗口下限定方区输出功率测量的指导意见见附录A。5.1.8宜利用已知质量的小码对超声功率计进行定期内部核查5.2水听器法的测量步骤
5.2.1水听器法的测量装置是水听器声场扫描系统，宜仔细选型，尤其要确保水听器和空间定位系统的特性能够满足医用超声诊断设备声场的测试要求。5.2.2在辐射力天平法灵敏度不够，或超声换能器的物理尺寸过大无法使用辐射力天平法的情况下，采用水听器法导出超声功率。
5.2.3水听器法声场扫描的测量步骤见YY/T0865.1一2011第6章的规定，导出超声功率的计算公式见YY/T0865.1—2011中7.2.7的规定。注：采用水听器法测量导出超声功率时，水听器宜尽量靠近被测超声换能器的辐射端面2
iiKAoNiAca
6测量不确定度
辐射力天平法的测量不确定度评定，见GB/T7966—2009第7章的规定水听器法的测量不确定度评定，见YY/T0865.1一2011附录I的规定YY/T1084—2015
Hii KAoNhi KAca
YY/T1084—2015
附录A
（资料性附录）
在复合模式、扫描模式和1cm×1cm窗口下输出功率测量的指导意见A.1概述
非扫描模式和扫描模式下，GB9706.9要求测量敏感阵元中，面积为1cmX1cm发射最大功率的那部分区域的输出功率，术语称为限定方区输出功率。非扫描模式和扫描模式下，GB9706.9还要求确定总（非限定）输出功率
本附录主要涉及，除了YY/T0865.1和GB/T7966所规定的标准声输出功率应遵循的测量步骤和要求之外的那部分内容。下列条款给出了扫描模式下输出功率测量的导则和手段，所描述的开窗技术采用1cm×1cm的吸收掩模，1cm×1cm的辐射力天平靶，或电子掩模法声输出功率通常采用辐射力天平进行测量，其吸收靶要足够大，能够拦截所有传播的能量。如果准确度足够（见注2），也可采用水听器栅格扫描测量法。区分输出功率和辐射力的差别是重要的，超声输出功率是标量，与入射角度无关：辐射力是矢量，与人射角度（与测力装置方向所呈现的角度)有关。对平面波关系式简化为P=cXF［GB/T7966一2009中的式（B.1)，实际声场与该关系式存在偏差，主要是由于：a）衍射；
b）聚焦和：
c）扫描（相对于测力装置的检测轴线，由于对超声扫描线的操控，人射角度是变量且非平行的）。在GB/T7966一2009中的B.4.2探讨衍射作用：在GB/T7966一2009中的B.5探讨聚焦和扫描作用，同时讨论聚焦声束和操控声束。若假定与所要求的不确定度比较而言，偏差的影响很小，则可以不考虑上述因素。输出功率和限定方区输出功率测量的不确定度，宜小于等于20%（95%的置信度水平）。注1：本标准，尤其是对扫描模式，辐射力测量，不推荐采用反射靶注2：YY/T0865.1—2011介绍，通常采用辐射力法测量总功率更加准确，又参见GB/T7966—2009。A.2复合操作模式下的测量
扫描期间采用一种以上发射方式的复合操作模式，输出功率可以分别考虑不同发射方式的作用。对输出功率的准确测量，在需要时允许分别处理。需要仔细处理确保所选定的每种发射方式与复合操作模式中所使用的相同。
A.3扫描模式下输出功率P的测量A.3.1捕获扫描声束时的测量
在垂直于吸收靶方向上，捕获扫描声束，测量辐射力F1，转换成输出功率P1·在衍射和聚焦作用与所要求的不确定度比较而言不可忽略时，考虑这些因素的影响（参见GB/T7966一2005）。在捕获扫描声束进行测量时，所测的输出功率要加以修正，取决于扫描声束的角度和/或线性位置来补偿任何与声束形成器相关的输出可变性，还要根据扫描模式的脉冲重复频率加以修正。当每根超声扫描线的声策和脉冲特性相同（即，孔径大小，脉冲幅度，中心频率，脉冲形状，脉冲持续时间，声束宽度、聚焦角度等)时，调节脉冲重复频率并假定P。（扫描模式输出功率）=P1。则测量一根超声扫描线4
Hii KAoNhi KAca
YY/T1084—2015
（选取与辐射力检测轴线最平行的）即可，若每根超声扫描线不相同，则要进行适当的修正并加权注：非恒定的声束，或脉冲特性的实例a）在相控阵扇形扫描时，由于偏离轴线的阵元（接收）灵敏度降低，在非垂直的扫描角度上，有时输出功率会增大。b）不同的超声扫描线可能采用不同的孔径大小。捕获扫描声束后，也可进行输出功率的水听器测量，如上所述，也要进行适当的修正，来补偿与声束形成器相关的超声扫描线之间的变化A.3.2声束扫描时的测量
声束扫描时输出功率的水听器测量，可以采用同步系统，将发射声信号与测量系统同步，通过栅格扫描，某时刻仅测量一根扫描线。需要时要考虑并运用水听器单元的指向性修正，即考虑每根超声扫描线（的声束轴）和水听器敏感阵元之间的角度因素。YY/T0865.1一2011中描述的另一种水听器测量法，使用了水听器和射频功率计，不需同步到单独的超声扫描线即可进行测量，然而角度修正或扫描线特定的补偿可能更加困难。
在扫描模式下，用辐射力天平进行这类测量时，（吸收）靶和换能器外表孔径匹配，靶要覆盖整个声束，使得靶能够截取有效声束面积。在扫描模式下，测量辐射力F时，如衍射和聚焦的作用（参见GB/T7966一2009）与所要求的不确定度比较而言不可忽略，在考虑这些因素的影响时，宜基于余弦公式进行修正。理想中，（每根声束轴）超声扫描线的方向和辐射力天平的敏感方向宜在土10°范围内。对扇形扫描模式（非相互平行的超声扫描线，因此有更大的扫描角度），这个要求通常无法达到，要对测量值进行适当的补偿。
如果每根超声扫描线的脉冲重复频率、声束和脉冲特性相同（即，孔径大小、脉冲幅度、中心频率、脉冲形状、脉冲持续时间、声束宽度、聚焦角度等)时，则假定所测的（并调节聚焦和衍射）输出功率F?c乘以修正因子（如下文A.3.3中给出），代表扫描模式下的输出功率P2是正确的。若每根超声扫描线的特性不相同，则要进行适当的修正并加权例如采用汇总求和来替代式（A.1），并正确加权每根超声扫描线。
测量相关的误差取决于换能器和辐射力天平靶的特定几何形状，在A.3.3中给出修正的简单实例。A.3.3基于余弦公式的辐射力法声输出功率修正的实例使用吸收靶时，声场的一部分偏离传播方向（也就是，平行于测力装置的检测方向)导致辐射力的降低，存在近似的coso关系。在实例中，9是传播方向（或超声扫描线声束轴）和辐射力探测器敏感方向两者之间的夹角。
考虑扫描角度为③的凸阵，假定在换能器的扫描方向上功率均勾分布，对角度为θ的声束可以进行修正。
YY/T1084—2015
吸收靶
扫播角度A
吸收靶
图A.1扫描模式下凸阵的实例
再假定从一/2到③/2的每根超声扫描线的平均输出功率相等（尽管其指向的力不平行于辐射力探测器的敏感方向），吸收靶上准确测量的力，表示为图A.1中的失量A，失量B表示其实际值。使用足够大的吸收靶所测得的辐射力中，每根扫描线表示为（P/c）×cos（0），所测量的总辐射力F。可以对③/2到③/2范围内的每个力积分后求得，根据下列公式计算F2：C
式中：
Pcos(0)do
作用于吸收靶所有扫描声束的总辐射力；扫描模式输出功率的真值；
水中的声速；
人射声束传播方向和测力装置敏感方向两者之间的夹角；扫描平面中相隔最远的两根超声扫描线之间的夹角，单位为弧度。根据式（A.1)-由F。转换为P2:
若扫描角度为60°=元/3弧度，使用式（A2)计算所得修正因子为1.047；若扫描角度为90°，③=元/2弧度，修正因子为1.11。
注：若在F，的确定中未考虑上述因素，在获得最终的功率数值时，针对衍射和聚焦作用可能需要修正P：A.4
使用吸收材料掩模，或1cm×1cm的辐射力天平靶构建1cm×1cm的窗口A.4.1概述
当使用辐射力天平的靶限定孔径时，建议其儿何形状和组成，能直接检测到超声换能器前部1cm×1cm方形区域内所有向前方发射的能量，不能检测到该区域范围之外的发射。本章中的两种方法有一些不同的误差源，在准确地定义孔径后，对定义孔径两种方法的一致性给出合理的置信度。对机械扇扫探头，或所有超声换能器的第三方测试，推荐采用吸收掩模或限定辐射力天平靶的吸收面积，限定检测有源扫描孔径前端面1cm×1cm的区域。6
A.4.2掩模中的1cm×1cm的孔径
YY/T1084—2015
在采用掩模时，建议其几何形状和组成，除了指定的1cm1cm换能器敏感区域的发射外，能消除其他的输出功率，允许未阻挡区域内所有向前的发射通过，并符合本标准的准确性和其他的要求，如图A.3所示，建议扫描头的前端面与掩模表面共面，该推荐方式与A.3.2保持一致。建议掩模的超声衰减至少为30dB，且其窗口内壁的内衬材料的反射率至少为90%，避免壁的损失限定方区输出功率的测量要表明掩模满足衰减的要求，否则要在两种掩模厚度的条件下进行限定方区输出功率的测量，表明掩模厚度对结果无影响（或影响很小），图A.2呈现了所建议几何形状的草图。推荐的材料要具有最大的衰减系数且与水的阻抗失配程度最小，与水匹配良好（反射系数一30dB)，在3.5MHz处损耗为45dB/cm的材料已商品化。在两层超声衰减材料之间，通过夹人不锈钢、紧密的泡沫材料、其他或高或低阻抗的反射体，来提供附加的衰减。限定方区输出功率测量时，要调整掩模的尺寸和尺寸与被测换能器组件的X轴和Y轴方向一致，如图A.3所示。例如，对采用简单一维换能器组件的二维扫描模式，成像平面的轴设定为X，高度方位设定为Y。横向定位很关键，使用超声换能器探头固定器和夹具是很有益的。可以预料针对本测试而言，调整声束轴，使其垂直于掩模平面和靶平面的土5°范围之内：被测换能器组件的X轴和Y轴调整至与掩模的X轴和Y轴在士5°范围内即足够（见图A.3）。注：对许多声束而言，掩模的要求可以放宽：对接触式换能器，若在任何方向上，输出声束尺寸（r。或y。）小于1cm，则在那个方向上掩模的尺寸可以大于1cm；
对具有投射路径的换能器，若水听器扫描表明在人射端面上，一20dB声束宽度小于1cm，则在任何方向上，掩模的孔径可以大于1cm。
说明：
内衬；
2——吸收层：
3—夹心层：
4超声换能器；
1cmxlcm窗口
图A.2推荐的1cm×1cm方形孔径掩模7
YY/T1084—2015
说明：
辐射力天平靶：
2掩模；
超声换能器。
220200
掩模的X或Y轴
扫描轴
垂直于辐射力天平靶
图A.3推荐的探头、掩模孔径和辐射力天平（RFB）靶的方位A.4.31cm×1cm面积的辐射力天平靶作为限定孔径掩模的替代方法，限定方区输出功率的测量也可采用1cm×1cm面积的辐射力靶当采用1cm×1cm面积的辐射力天平（RFB）靶时，建议将其直接置于超声换能器的正前方，建议其几何形状和组成，能检测所有的.且仅仅包括超声换能器1cmX1cm面积上的声发射。限定方区输出功率测量的准确度和线性度要符合GB/T7966一2009的要求。为将反射造成的测量误差减至最小，仔细操作确保反射的声能量不反射回靶，而且如图A.4所示，宜将靶的X轴和Y轴方位与被测换能器组件的X轴和Y轴，保持共线的关系。掩模的X或Y轴
扫描轴
垂直于辐射力天平靶
说明：
超声换能器；
-1cm方形辐射力天平靶。
图A.4推荐的探头和1cm方形辐射力天平（RFB）靶的方位使用电子控制方式构建1cm×1cm的窗口A.5
在设备控制配置和换能器几何形状许可的条件下，假定电子掩模法不会影响1cm×1cm方形面积孔径范围内输出功率的发射，则可通过电子的手段，使该区域之外的孔径不工作，用电子手段获得1cm×1cm的方形面积孔径。
