【TB铁路运输标准】四通

本网站发布时间： 2024-09-18 15:03:39

TB/T822-93三
现行

基本信息

标准号：
TB/T 822-93 三
标准名称：
四通
标准类别：
铁路运输行业标准(TB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
860.26 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
四通

标准简介/下载

点击下载

标准简介：

TB/T 822-93.
1主题内容与适用范围
TB/T 822规定了三向四通的形式尺寸、技术要求和标记。
TB/T 822适用于机车车辆管路连接用的管接头。
2引用标准
GB 9440可锻铸铁件
GB 1348球墨铸铁件
TB/T 778机车车辆用铸铁管接头技术条件
3型式尺寸
三向四通的型式尺寸按图及表的规定。
4技术要求
4.1材料:KTH300-06,允许用QT450-10制造,当用球铁制造时,在保证互换性和性能的条件下,壁厚允许增加到4.5mm.材料的技术要求按GB 9440或GB 1348的规定。
4.2未注明铸造圆角R2~ 3mm。
4.3 其余技术要求按TB/T 778--91的规定。
5标记
Dg= 15mm的三向四通标记示例:
三向四通Dg15 TB/T 822- 93
附加说明:
本标准由铁道部大连内燃机车研究所提出并归口
本标准由铁道部长春客车工厂修订。
本标准负责修订人郑华。
本标准于1968年首次发布,1974年首次修订。

标准内容

部分标准内容：

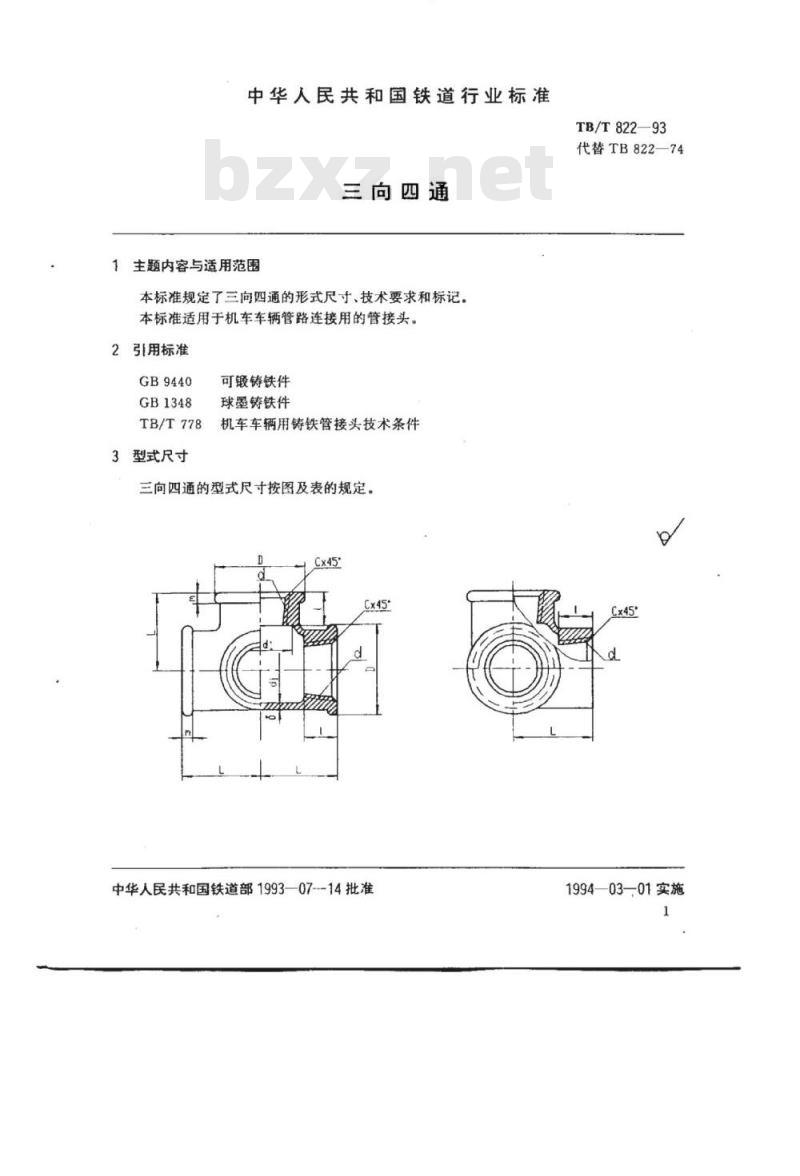

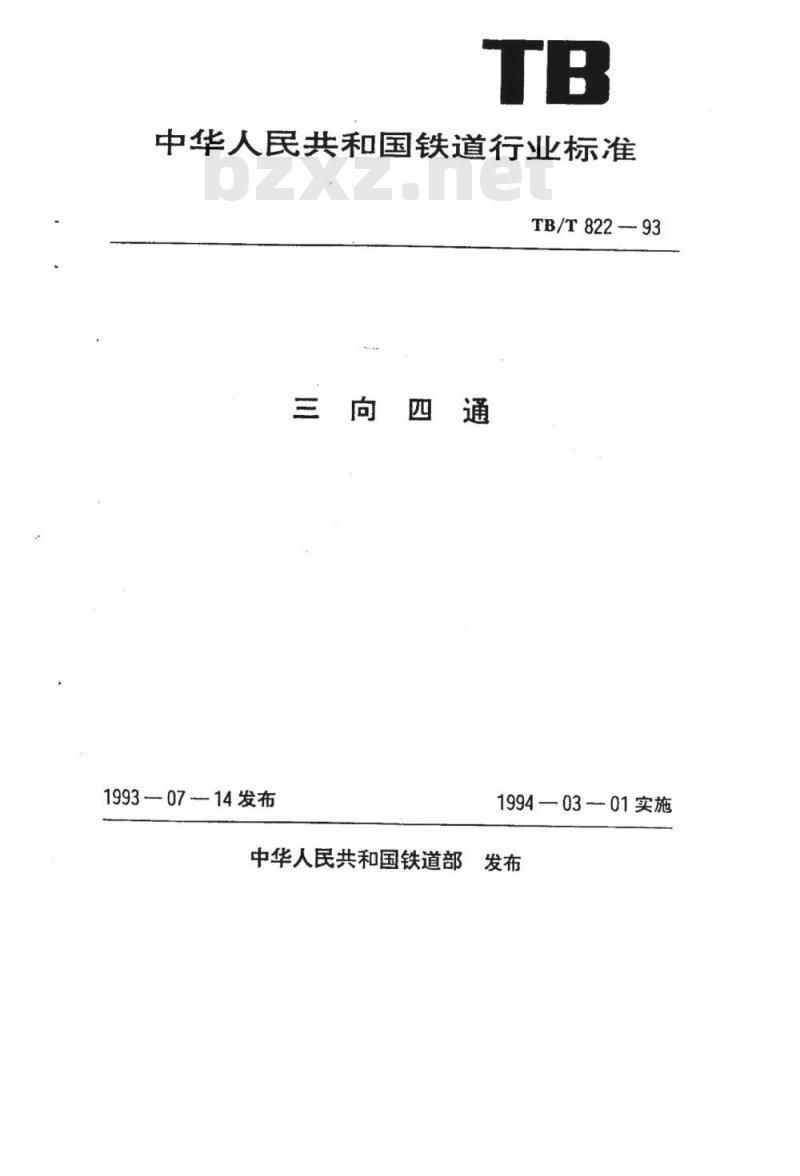

中华人民共和国铁道行业标准
TB/T822-93
三向四通
1993—0714发布
1994—0301实施
中华人民共和国铁道部
中华人民共和国铁道行业标准
三向四通
主题内容与适用范围
本标准规定了三向四通的形式尺寸、技术要求和标记。本标准适用于机车车辆管路连接用的管接头。2引用标准
GB9440
GB1348
TB/T778
3型式尺寸
可锻铸铁件
球墨铸铁件
机车车辆用铸铁管接头技术条件三向四通的型式尺寸按图及表的规定。x45
中华人民共和国铁道部1993—07-14批准TB/T822—93
代替TB822—74
1994—03--01实施

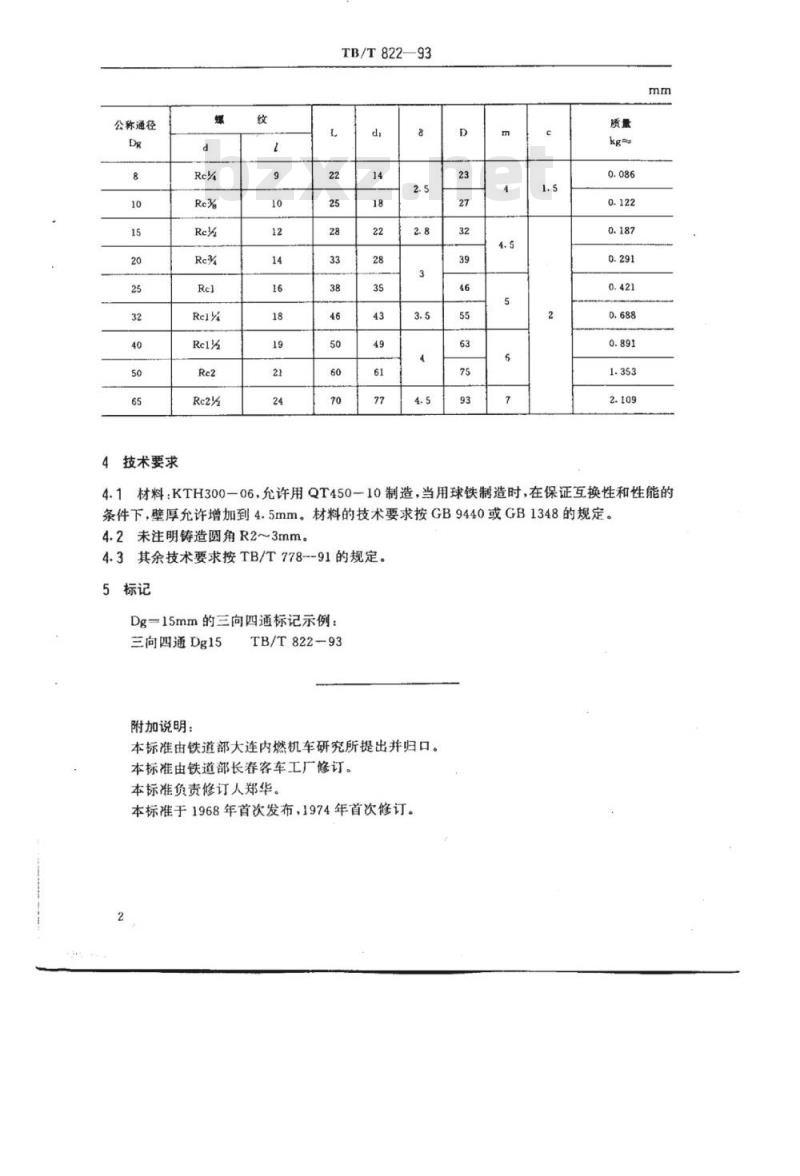

公称通径
4技术要求
TB/T822—93
4.1材料：KTH300-06，允许用QT450-10制造，当用球铁制造时，在保证互换性和性能的条件下，壁厚允许增加到4.5mm。材料的技术要求按GB9440或GB1348的规定。4.2未注明铸造圆角R2～3mm。
4.3其余技术要求按TB/T778--91的规定。5标记
Dg=15mm的三向四通标记示例：
三向四通Dg15
附加说明：
TB/T822-93www.bzxz.net
本标准由铁道部大连内燃机车研究所提出并归口。本标准由铁道部长春客车工厂修订。本标准负责修订人郑华。
本标准于1968年首次发布，1974年首次修订。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
