基本信息

标准号：
TB/T 804-91 内
标准名称：
纹带肩套管
标准类别：
铁路运输行业标准(TB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
1.65 MB

标准分类号

关联标准

出版信息

其他信息

相关标签：
套管

标准简介/下载

点击下载

标准简介：

TB/T 804-91.
1主题内容与适用范围
TB/T 804规定了内螺纹带肩套管的规格参数、技术条件和标记方法。
TB/T 804适用于机车车辆管路系统。
2引用标准
GB 1348球墨铸铁件
GB 9440可锻铸铁件
TB/ T 778 机车车辆用铸铁管接头技术条件
3规格参数
内螺纹带肩套管规格参数按下图及表规定。
4技术条件
4.1材料: KTH300-06 (GB 9440) ，允许用QT450-10 (GB 1348) 制造。
4.2技术要求按TB/ T778-91规定
4.3未注铸造圆角R1~3。
5标记
5.1标记示例:
公称迫径为Dg20mm的带肩套管:
带肩袋管Dg20 TB/ T804-91
本标准由大连内燃机车研究所提出并归口。
本标准由大连内燃机车研究所修订。
本标准起草人吴培贤、董于美。
本标准于1961年4月首次发布、1984年8月再次修订。

标准内容

部分标准内容：

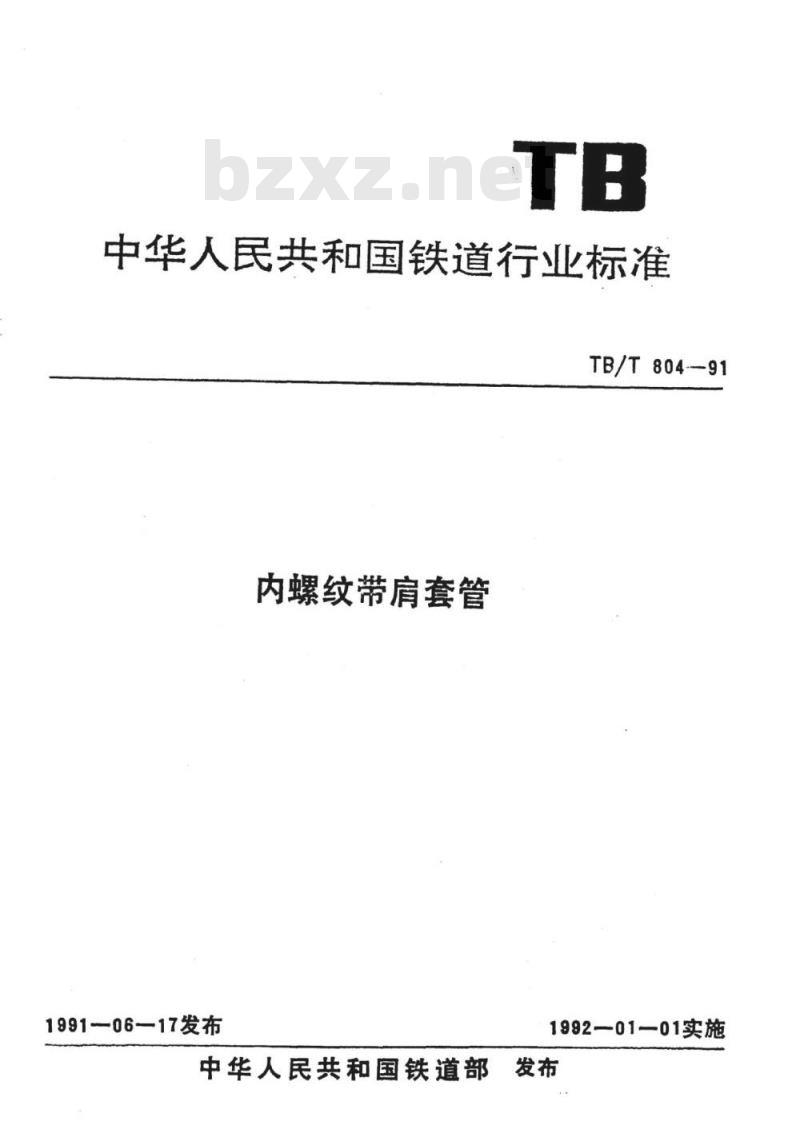

中华人民共和国铁道行业标准
TB/T804-91
内螺纹带肩套管
199106—17发布
1992—01-01实施
中华人民共和国铁道部

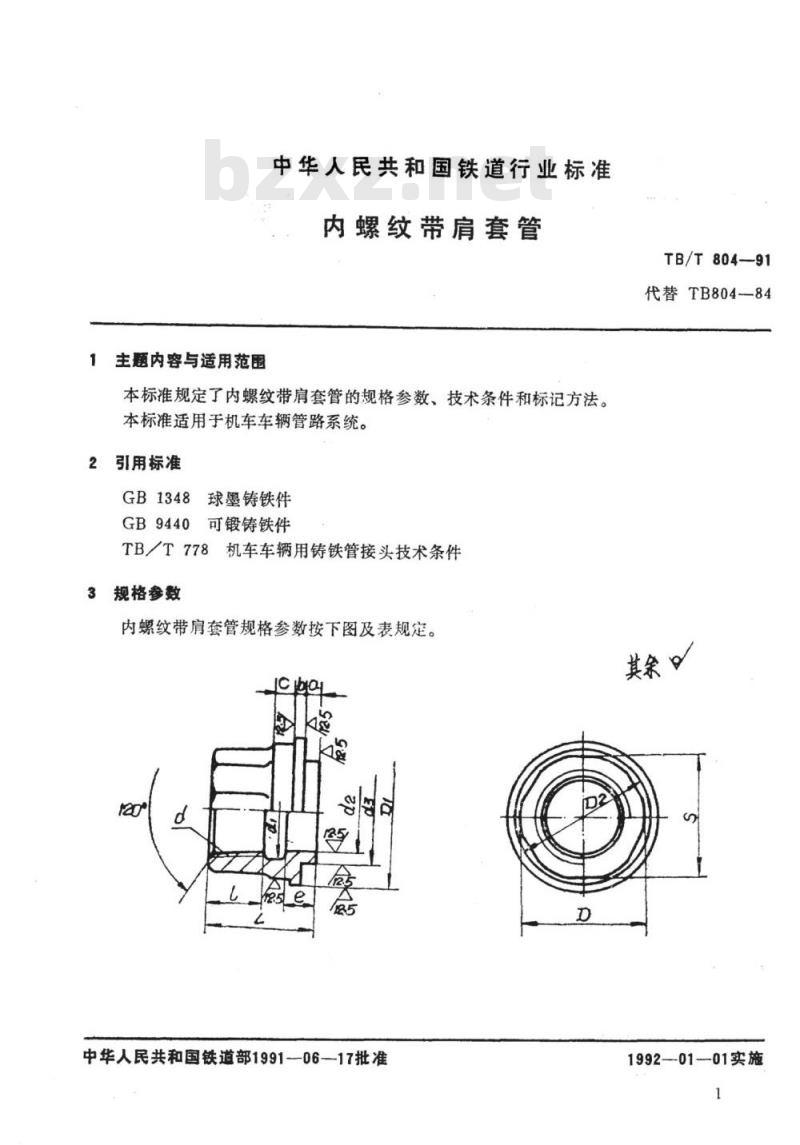

主题内容与适用范围
中华人民共和国铁道行业标准
内螺纹带肩套管
本标准规定了内螺纹带肩套管的规格参数、技术条件和标记方法。本标准适用于机车车辆管路系统。2引用标准
GB1348球墨铸铁件
GB9440可锻铸铁件
TB／T778机车车辆用铸铁管接头技术条件规格参数
内螺纹带肩套管规格参数按下图及表规定。o
中华人民共和国铁道部1991—06—17批准TB/T804—91
代替TB804-84
1992—0101实施下载标准就来标准下载网

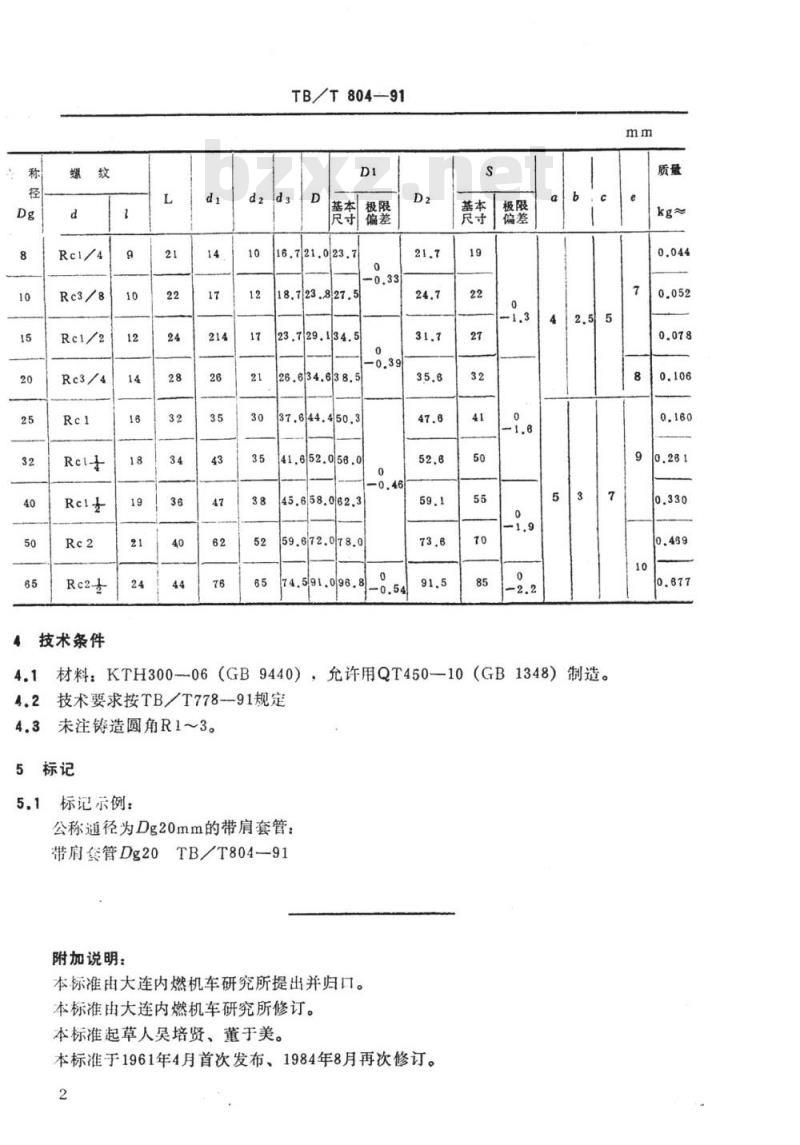

4技术条件
TB/T804-91
16.721.023.7
18.723.827.5
23.729.134.5
26.634.638.5
37.644.450.3
41.652.058.0
45.658.062.3
59.672.078.0
74.5/91.096.8
4.1材料：KTH30006（GB9440），允许用QT450—10（GB1348）制造。4.2技术要求按TB/T778-91规定
4.3未注铸造圆角R1~3。
标记示例：
公称通径为Dg20mm的带肩套管：带肩黛管Dg20TB/T804-91
附加说明：
本标准由大连内燃机车研究所提出并归口。本标准由大连内燃机车研究所修订。本标准起草人吴培贤、董于美。本标准于1961年4月首次发布、1984年8月再次修订。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
