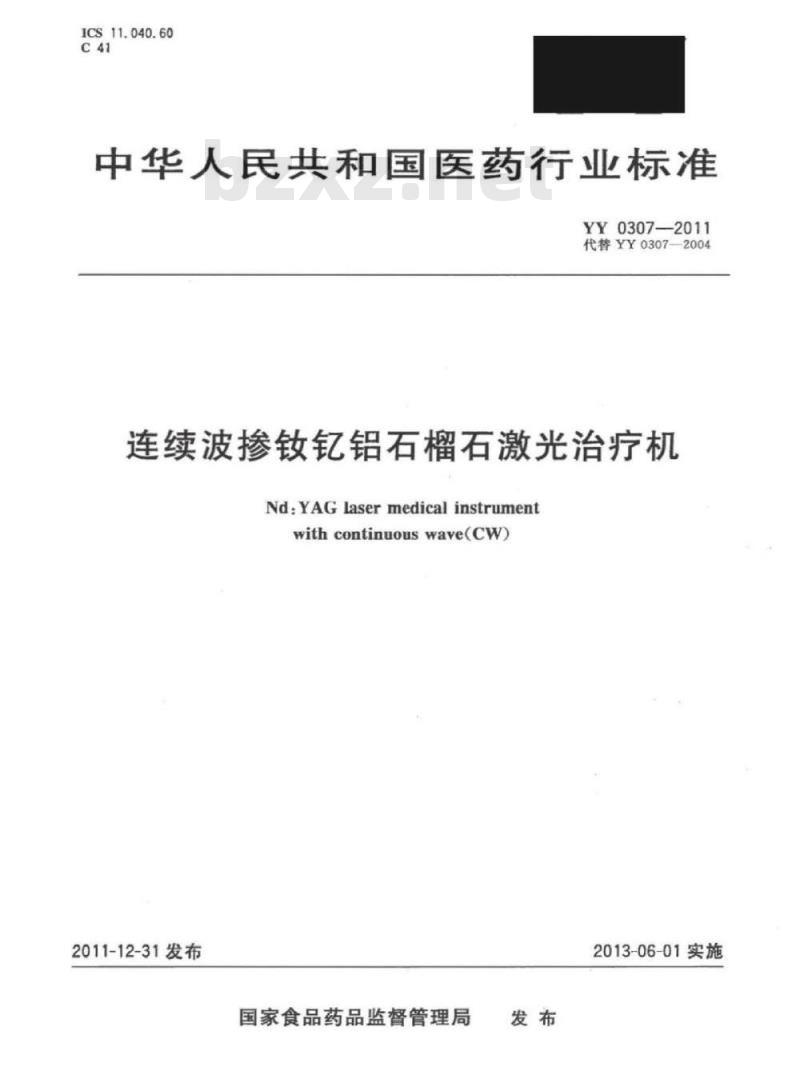

【YY医药标准】 连续波掺钕钇铝石榴石激光治疗机

ICS11.040.60
中华人民共和国医药行业标准
YY 03072011
代替YY0307--2004
连续波掺钕钇铝石榴石激光治疗机Nd:YAGlasermedicalinstrumentwithcontinuouswave(CW)
2011-12-31发布
国家食品药品监督管理局
2013-06-01实施

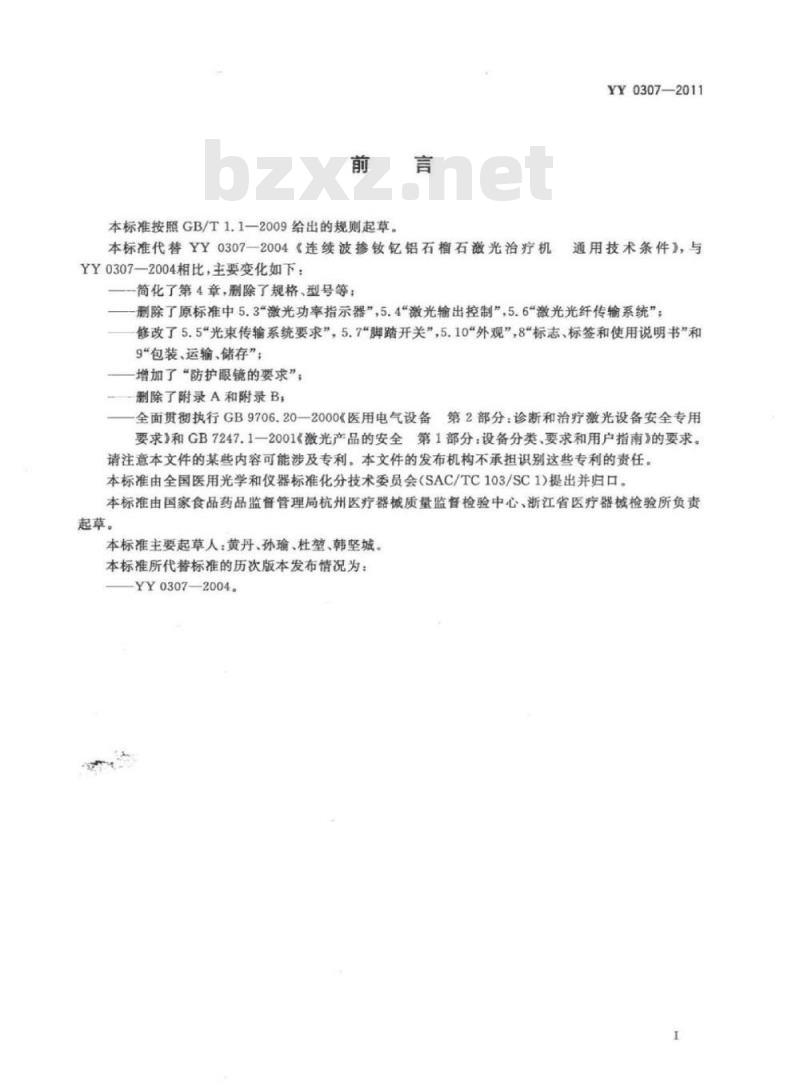

本标准按照GB/T1.1一2009给出的规则起草。本标准代替YY0307-2004《连续波掺钕亿铝石榴石激光治疗机YY0307—2004相比，主要变化如下：简化了第4章，刷除了规格、型号等；YY0307—2011
通用技术条件》，与
删除了原标准中5.3激光功率指示器”，5.4激光输出控制”，5.6激光光纤传输系统”；修改了5.5“光束传输系统要求”，5.7\脚踏开关”，5.10“外观”，8标志、标签和使用说明书”和9\包装、运输、储存”；bZxz.net
增加了“防护眼镜的要求”，
删除了附录A和附录B;
全面贯彻执行GB9706.20—2000《医用电气设备第2部分：诊断和治疗激光设备安全专用要求》和GB7247.1-2001《激光产品的安全第1部分：设备分类、要求和用户指南》的要求。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由全国医用光学和仪器标准化分技术委员会（SAC/TC103/SC1）提出并归口。本标准由国家食品药品监督管理局杭州医疗器械质量监督检验中心、浙江省医疗器械检验所负责起草。
本标准主要起草人：黄丹、孙瑜、杜垫、韩坚城。本标准所代替标准的历次版本发布情况为：YY0307-—2004.

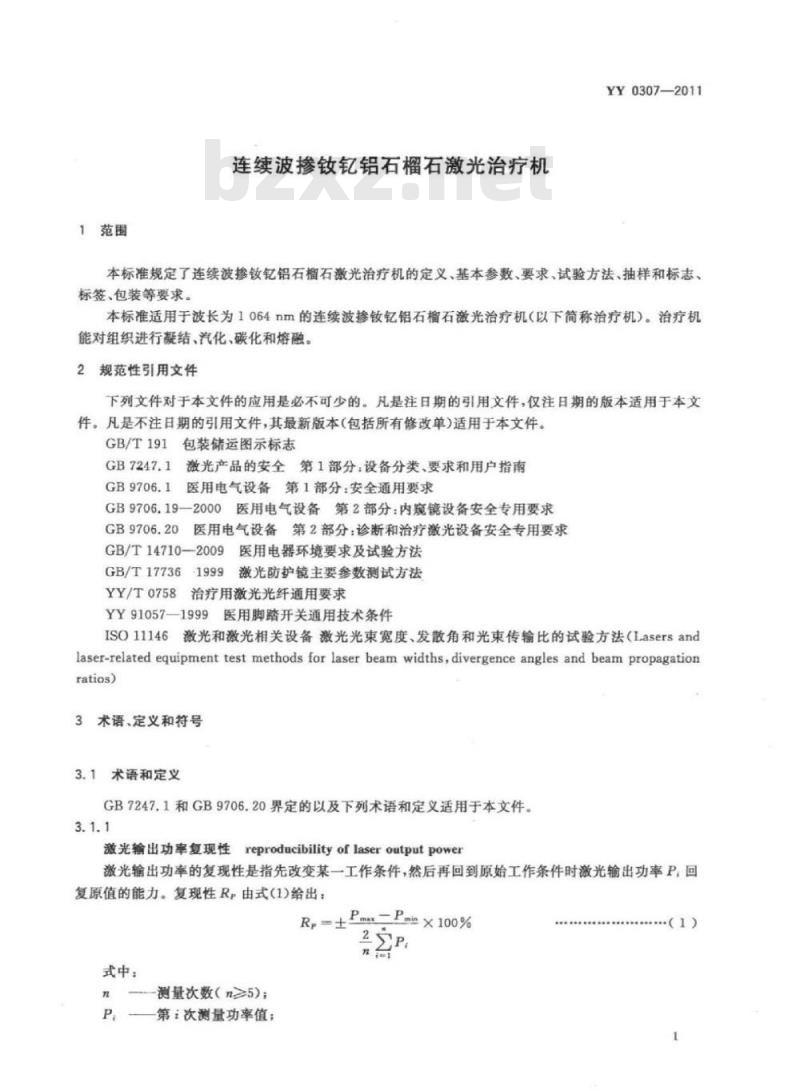

1范围
连续波掺钕钇铝石榴石激光治疗机YY0307-2011
本标准规定了连续波掺钕亿铝石榴石激光治疗机的定义、基本参数、要求、试验方法、抽样和标志、标签、包装等要求。
本标准适用于波长为1064nm的连续波掺钕亿铝石榴石激光治疗机（以下简称治疗机）。治疗机能对组织进行凝结、汽化、碳化和熔融。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。GB/T191
包装储运图示标志
激光产品的安全第1部分：设备分类、要求和用户指南医用电气设备第1部分：安全通用要求GB9706.19
GB9706.20
医用电气设备第2部分：内窥镜设备安全专用要求医用电气设备第2部分：诊断和治疗激光设备安全专用要求GB/T14710-—2009
医用电器环境要求及试验方法
GB/T17736
激光防护镜主要参数测试方法
YY/T0758
治疗用激光光纤通用要求
YY91057—1999
医用脚踏开关通用技术条件
ISO11146
激光和激光相关设备激光光束宽度、发散角和光束传输比的试验方法（Lasersandlaser-related equipment test methods for laser beam widths,divergence angles and beam propagationratios)
3术语、定义和符号
3.1术语和定义
GB7247.1和GB9706.20界定的以及下列术语和定义适用于本文件。3.1.1
reproducibilityoflaseroutputpower激光输出功率复现性
激光输出功率的复现性是指先改变某一工作条件，然后再回到原始工作条件时激光输出功率P，回复原值的能力。复现性Rp由式(1)给出：Rp=+Pmm=Pom×100%
式中：
—测量次数（n>5）；
P—第i次测量功率值：
........(1)
YY03072011

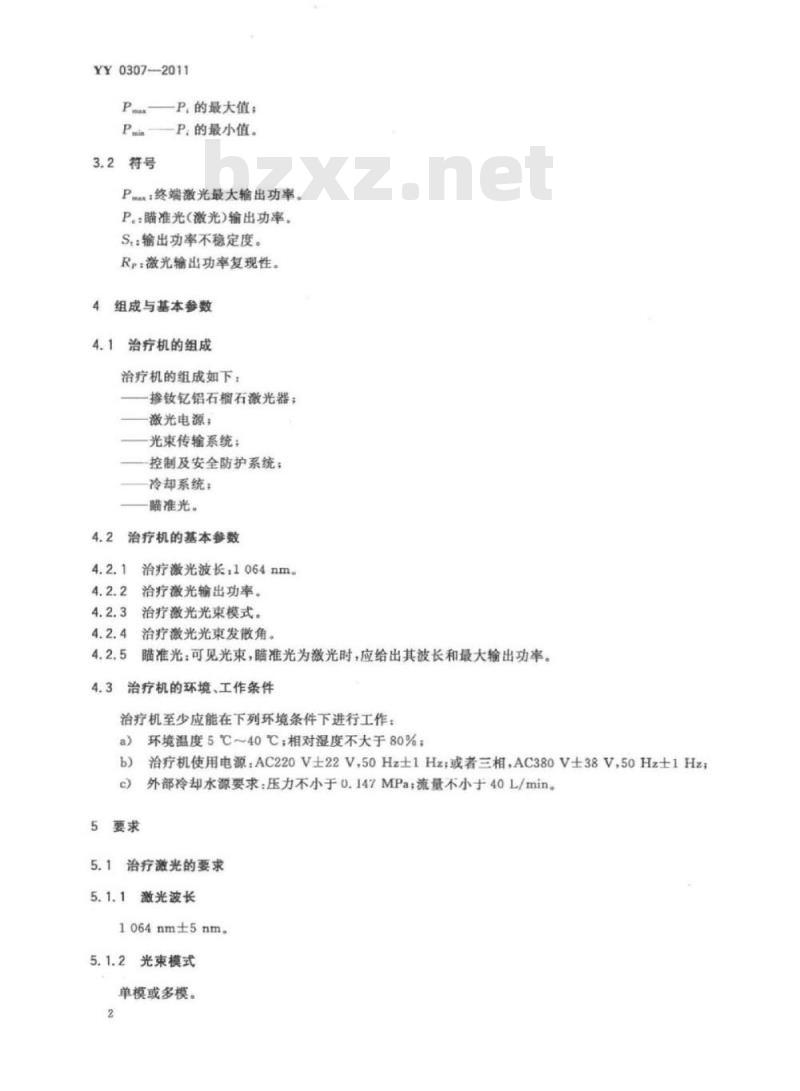

PP,的最大值；
3.2符号
P.的最小值。
P：终端激光最大输出功率。
P。瞄准光（激光)输出功率。
St：输出功率不稳定度。
Rp：激光输出功率复现性。
组成与基本参数
治疗机的组成
治疗机的组成如下：
掺亿铝石榴石激光器：
激光电源：
光束传输系统；
控制及安全防护系统；
冷却系统；
瞄准光。
治疗机的基本参数
治疗激光波长：1064nm。
治疗激光输出功率。
治疗激光光束模式。
治疗激光光束发散角。
瞄准光：可见光束，瞄准光为激光时，应给出其波长和最大输出功率。治疗机的环境、工作条件
治疗机至少应能在下列环境条件下进行工作：a)
环境温度5℃～40℃相对湿度不大于80%；治疗机使用电源：AC220V士22V，50Hz士1Hz：或者三相，AC380V士38V,50Hz士1Hz外部冷却水源要求：压力不小于0.147MPa；流量不小于40L/min。治疗激光的要求
激光波长
1064nm±5nm，
光束模式
单模或多模。

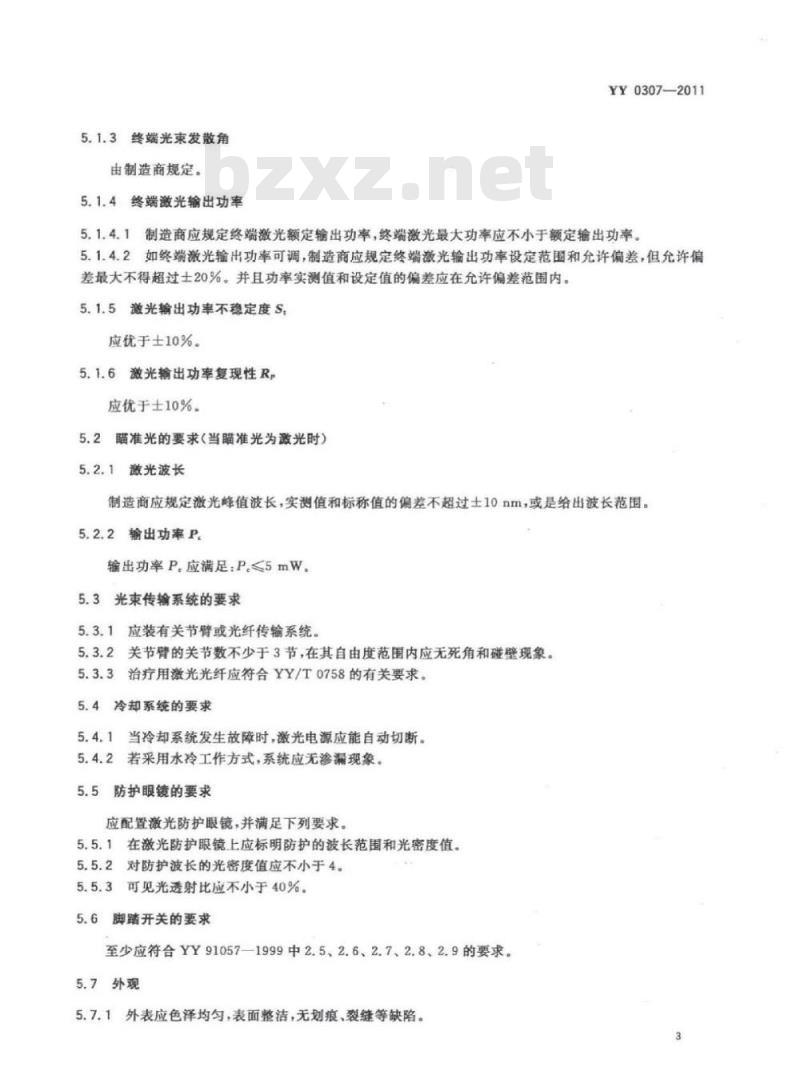

5.1.3终端光束发散角
由制造商规定。
5.1.4终端激光输出功率
YY0307—2011
5.1.4.1制造商应规定终端激光额定输出功率，终端激光最大功率应不小于额定输出功率。5.1.4.2如终端激光输出功率可调，制造商应规定终端激光输出功率设定范围和允许偏差，但允许偏差最大不得超过士20%。并且功率实测值和设定值的偏差应在允许偏差范围内。5.1.5激光输出功率不稳定度S，应优于士10%。
5.1.6激光输出功率复现性R，
应优于士10%。
5.2瞄准光的要求（当瞄准光为激光时）5.2.1激光波长
制造商应规定激光峰值波长，实测值和标称值的偏差不超过士10nm，或是给出波长范围。5.2.2输出功率P
输出功率P.应满足：P<5mW。
5.3光束传输系统的要求
5.3.1应装有关节臂或光纤传输系统。5.3.2关节臂的关节数不少于3节，在其自由度范围内应无死角和碰壁现象。5.3.3治疗用激光光纤应符合YY/T0758的有关要求。5.4冷却系统的要求
当冷却系统发生故障时，激光电源应能自动切断。5.4.2
若采用水冷工作方式，系统应无渗漏现象。5.5防护眼镜的要求
应配置激光防护眼镜，并满足下列要求。在激光防护眼镜上应标明防护的波长范围和光密度值5.5.1
5.5.2对防护波长的光密度值应不小于4。5.5.3
可见光透射比应不小于40%。
5.6脚踏开关的要求
至少应符合YY91057—1999中2.5、2.6、2.7、2.8、2.9的要求。5.7外观
5.7.1外表应色泽均匀，表面整洁，无划痕、裂缝等缺陷。3
YY0307—2011
面板上文字和标志应清楚易认，持久。调节和控制机构应灵活、可靠，紧固周部位无松动。5.8安全
5.8.1通用安全要求
应符合GB9706.1的要求。
专用安全要求
应符合GB7247.1.GB9706.20的要求。5.8.3与内窥镜互连使用的要求
若治疗机与内窥镜互连使用，则至少应符合GB9706.19—2000中6.8.2aa)2)、7)、8)，cc）和42.3c)的适用内容。
5.9环境试验
治疗机的环境适应性至少应符合GB/T14710—2009中气候环境II组，机械环境II组的要求，制造商应给出具体试验条件和检验项目。检验项目至少应包含5.1.4.1终端激微光最大功率。6试验方法
测量系统的供电和检测仪器的要求测试系统的供电应由稳压精度为士1%的稳压电源提供。检验前，电源及其他检测仪器均应按各自规定的要求进行预热，所用检测仪器设备不确定度均不大于5%，量程适当。6.2治疗激光的检验
6.2.1激光波长的检验
用波长分析仪进行测量，其结果应符合5.1.1的要求。6.2.2光束模式的检验
用光束分析仪进行测量，其结果应符合5.1.2的要求；产品规定为多模时可不进行该项检测。6.2.3光束发散角的检验
按ISO11146中规定的方法或等同的方法进行测量，其结果应符合5.1.3的要求，6.2.4终端激光输出功率的检验
6.2.4.1开启治疗机，使激光终端输出功率到达最大，按制造商规定的时间进行预热，用标准功率计（示值回零后）记录一次功率值P共取5次，并由式（2）求出输出功率P，其结果应符合5.1.4.1的要求。
6.2.4.2按制造商规定的时间进行预热，在激光的输出功率范围内等间隔地使激光输出，结果应符合5.1.4.2的要求。
激光输出功率不稳定度的检验
6.2.5.1测量时间间陷：
a）自备循环水冷却或其他方式冷却时，检验10min内的S,；b)自来水冷却（或带有自来水冷却)时，检验20min内的S.，YY0307—2011
6.2.5.2测量原理如图1所示，使治疗机进人准备状态，持续至少30min。在额定输出功率下，按制造商规定的时间预热后，开启函数记录仪记录功率稳定性曲线，从曲线中按等间隔取10～20个功率幅值P，按式（3)求出功率不稳定度S.，其结果应符合5.1.5的要求。Pam-Pam×100%
式中：
测量次数(n>5）；
第次测量功率值；
P.的最大值
P，的最小值。
治疗机
交流稳压
图1功率不稳定度测量原理图
光探测器
雨数记录
注1无函数记录仅时，允许在规定测量时间间隔内，用遮光法测出1020个激光输出功率值，并按式（3）计算S注2：每次测量后应注意在功率计表示值回零后，再测量下一功率值。6.2.6激光输出功率复现性的检验功率复现性R由式（1）给出；检验额定输出功率及额定值的60%和20%处的Rp。使治疗机处于给定功率的工作条件下，利用工作开关使激光束通断5次，逐次测量其输出功率P将以上各工作点测量的P值分别代人式（1)，求出输出功率复现性Re，其结果均应符合5.1.6的要求。6.3瞄准光的检验
6.3.1激光波长的检验
用波长分析仪进行测量，其结果应符合5.2.1的要求。6.3.2输出功率的检验
开启瞄准光，关闭工作激光，用功率计测量，其结果应符合5.2.2的要求。6.4光束传输系统的检验
6.4.1通过目测检查和实际操作验证，结果应符合5.3.1和5.3.2的要求5
YY 03072011
6.4.2治疗用激光光纤，应按YY/T0758的试验方法进行检验，或检查光纤的注册资料及合格证书，结果符合5.3.3的要求。
6.5冷却系统的检验
通过目测检查和实际操作验证，结果应符合5.4的要求。6.6防护眼镜的检验
目测检查
应符合5.5.1的要求。
6.6.2光密度的检验
按GB/T17736—1999中5.1的试验方法进行检验，结果应符合5.5.2的要求。6.6.3可见光透射比的检验
按GB/T177361999中5.3的试验方法进行检验，结果应符合5.5.3的要求。6.7脚踏开关的检验
按GB/T91057—1999中相关的试验方法进行检验，结果应符合5.6的要求。6.8外观的检验
目测和实际操作，应符合5.7的要求。6.9安全要求的检验
6.9.1通用安全要求的检验
按GB9706.1规定的方法进行检验，应符合5.8.1的要求。6.9.2专用安全要求的检验
按GB7247.1和GB9706.20规定的方法进行检验，应符合5.8.2的要求，6.9.3与内窥镜互连使用要求的检验若治疗机与内窥镜互连使用，则应按GB9706.19—2000中6.8.2和42.3规定的方法进行检验，应符合5.8.3的要求。
6.10环境试验的检验
按照GB/T147102009规定的方法和制造商在注册产品标准中给出的具体试验条件和检验项目进行检验，其结果应符合5.9的要求。7检验规则
7.1总则
治疗机应由生产企业检验部门进行检验，合格后方可提交验收。6
7.2检验形式
治疗机检验分为出厂检验和型式检验。7.3出厂检验
7.3.1出厂检验采用逐台检验方式。YY 0307—2011
7.3.2出厂检验项目为：5.8.1中出厂检验项目和5.1.4、5.1.5、5.1.6、5.2、5.3、5.4、5.7。7.3.3合格判定：每个检验项目均应符合本标准的要求。若有不合格项目，可返回加工进行修复，经修复后重新对该项目及其相关项目（若有）进行检测，所有检测项目合格后治疗机才能出厂。7.4
型式检验
在下列情况下应进行型式检验：a)
产品注册时：
连续生产中的产品，每年不少于一次；间隔一年以上再投产时；
在设计、工艺或材料有重大改变时。7.4.2
取样方式与数量：
产品试产注册时和在设计、工艺或材料有重大改变时，型式检验的取样方式为送样，样品数量为一台；
其余的型式检验取样方式为抽样，抽样数量为一台。b)
检验项目：全性能检验。
判定规则如下：
取样方式为送样时，所检测的每一项均应符合本标准的要求。若在检验项目中出现不合格项a)
时，允许对不合格项进行修复。如修复可能影响到其他项目的性能，则由第三方检测机构与生产企业协商确定其他检验项目；取样方式为抽样时，所检测的每一项均应符合本标准的要求。若在检验项目中出现不合格项b)
时，应抽取双倍数量的产品，对不合格项目进行检验，若此时两台中仍有一项不符合本标准要求时，则判定本次型式检验不合格。8标志、标签和使用说明书
8.1标志
每台治疗机至少应有下列标记：8.1.1
制造厂名称和(或）商标：
型号和名称：
电源；
产品注册号：
产品出厂编号：
制造日期；
GB9706.1、GB9706.20及GB7247.1规定的标记。外包装箱上应有下列标志：
YY0307-2011
制造厂名称；
厂址：
产品名称及型号；
毛重、净重：
体积；
数量；
日期；
产品注册号；
标准号；
“易碎物品”“向上”、“怕晒”“怕雨”等标志应符合GB/T191规定，箱体上的字样和标志应保证不因历时较久而模糊不清。
检验合格证上应有下列标志：
制造厂名称；
产品名称和规格型号；
产品出厂编号：
检验口期；
检验员代号；
产品标准号。
使用说明书
使用说明书应有下列主要内容：主要性能指标；
适用范围；
禁症、副作用、并发症；
储运览存条件；
安装要求；
使用方法及注意事项；
安全使用规则；
常见故障排除；
维护及保养；
警告语；
售后服务承诺。
使用说明书还应包括GB7247.1.GB9706.1.GB9706.19—2000（若适用）和GB9706.20规定的内容。
包装、运输、购存
制造商应规定合适的包装形式。包装应确保产品在储运时不会导致使用性能和安全性能失效。包装内应附有使用说明书、检验合格证、装箱单各一份。远输
制造商应规定包装后治疗机的运输要求。9.3
制造商应规定包装后治疗机的贮存条件。YY0307—2011
