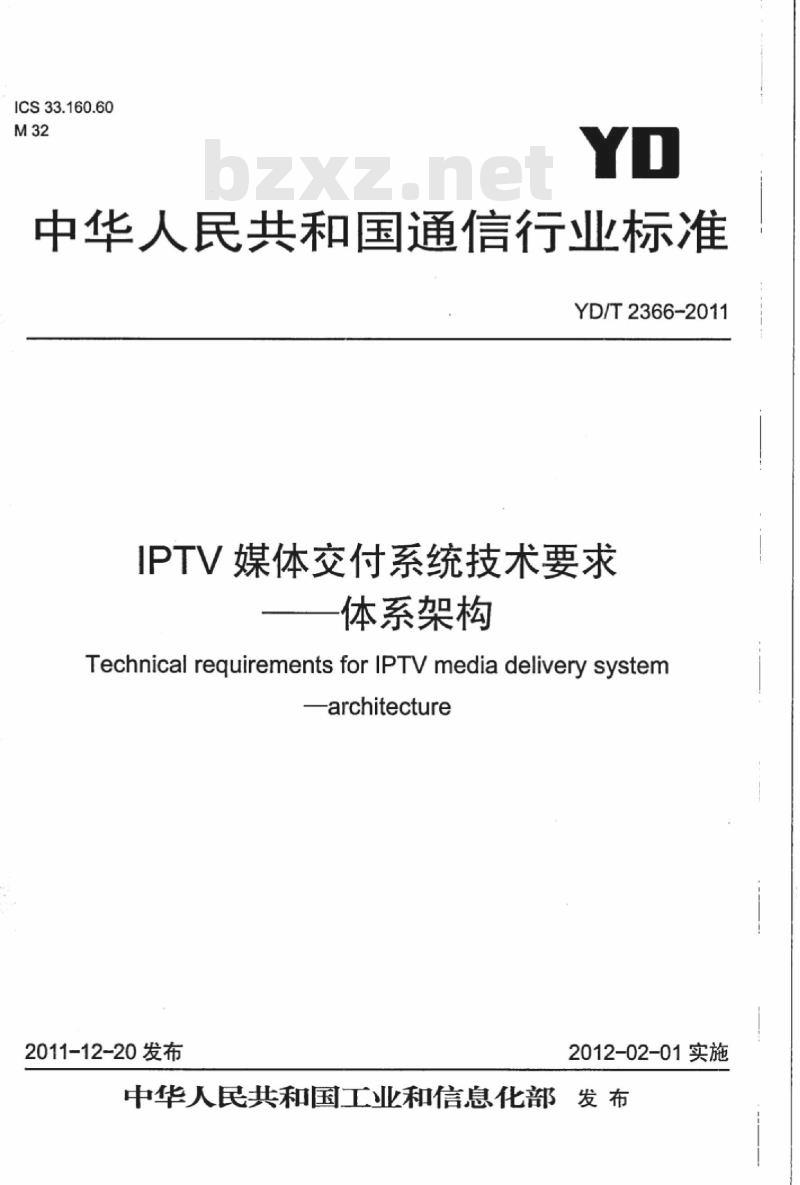

【YD通讯标准】 IPTV 媒体交付系统技术要求一体系架构

ICS33.160.60
中华人民共和国通信行业标准
YD/T2366-2011
IPTV媒体交付系统技术要求
体系架构
Technical requirements for IPTV media deliverysystem-architecture
2011-12-20发布
2012-02-01实施

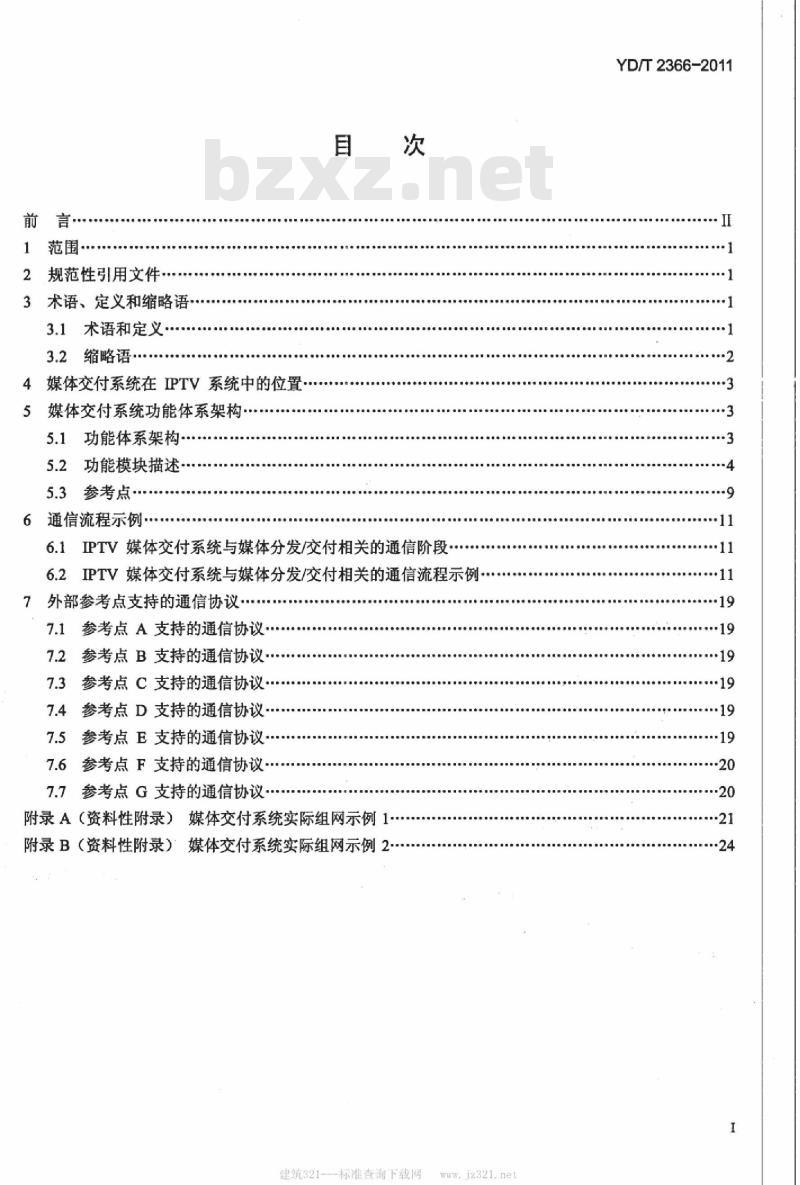

中华人民共和国工业和信息化部发布前言·
1范围
2规范性引用文件·
3术语、定义和缩略语
3.1术语和定义..
3.2缩略语
4媒体交付系统在IPTV系统中的位置5媒体交付系统功能体系架构
5.1功能体系架构
5.2功能模块描述·
5.3参考点
6通信流程示例
6.1IPTV媒体交付系统与媒体分发/交付相关的通信阶段·6.2IPTV媒体交付系统与媒体分发/交付相关的通信流程示例·7外部参考点支持的通信协议·
7.1参考点A支持的通信协议.
7.2参考点B支持的通信协议
7.3参考点C支持的通信协议·
7.4参考点D支持的通信协议·
7.5参考点E支持的通信协议
7.6参考点F支持的通信协议
7.7参考点G支持的通信协议
附录A（资料性附录）媒体交付系统实际组网示例1-附录B（资料性附录）媒体交付系统实际组网示例2-建筑321---标准查询下载网
YD/T2366-2011
YD/T2366-2011

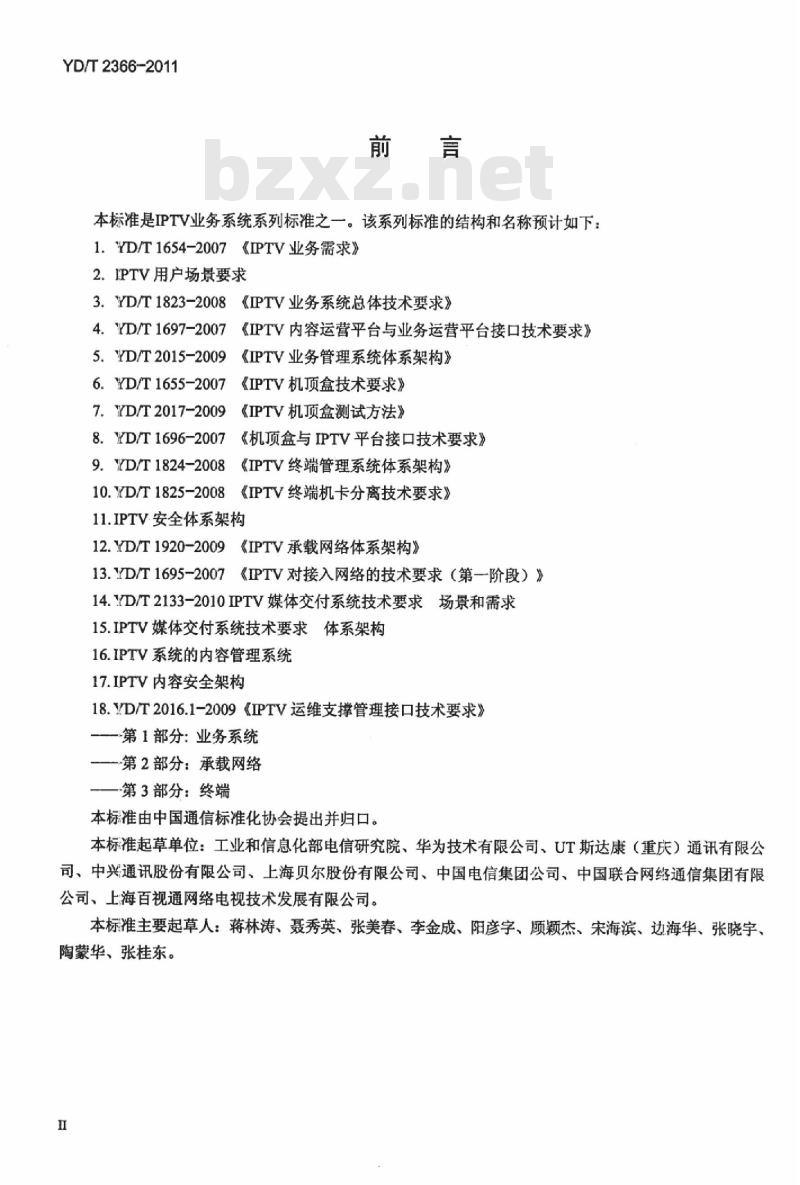

本标准是IPTV业务系统系列标准之一。该系列标准的结构和名称预计如下：1.YD/T1654-2007《IPTV业务需求》2.IPTV用户场景要求
3.YD/T1823-2008《IPTV业务系统总体技术要求》4.YD/T1697-2007《IPTV内容运营平台与业务运营平台接口技术要求》5.YD/T2015-2009《IPTV业务管理系统体系架构》6.YD/T1655-2007《IPTV机顶盒技术要求》7.YD/T2017-2009《IPTV机顶盒测试方法》8.YD/T1696-2007《机顶盒与IPTV平台接口技术要求》9.YD/T1824-2008《IPTV终端管理系统体系架构》10.YD/T1825-2008《IPTV终端机卡分离技术要求》11.IPTV安全体系架构
12.YD/T1920-2009《IPTV承载网络体系架构》13.YD/T1695-2007《IPTV对接入网络的技术要求（第一阶段）》14.YD/T2133-2010IPTV媒体交付系统技术要求场景和需求15.IPTV媒体交付系统技术要求体系架构16.IPTV系统的内容管理系统
17.IPTV内容安全架构
18.YD/T2016.1-2009《IPTV运维支撑管理接口技术要求》——第1部分：业务系统
-第2部分：承载网络
——第3部分：终端
本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司、UT斯达康（重庆）通讯有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司、中国电信集团公司、中国联合网络通信集团有限公司、上海百视通网络电视技术发展有限公司。本标准主要起草人：蒋林涛、聂秀英、张美春、李金成、阳彦字、顾颖杰、宋海滨、边海华、张晓宇、陶蒙华、张桂东。

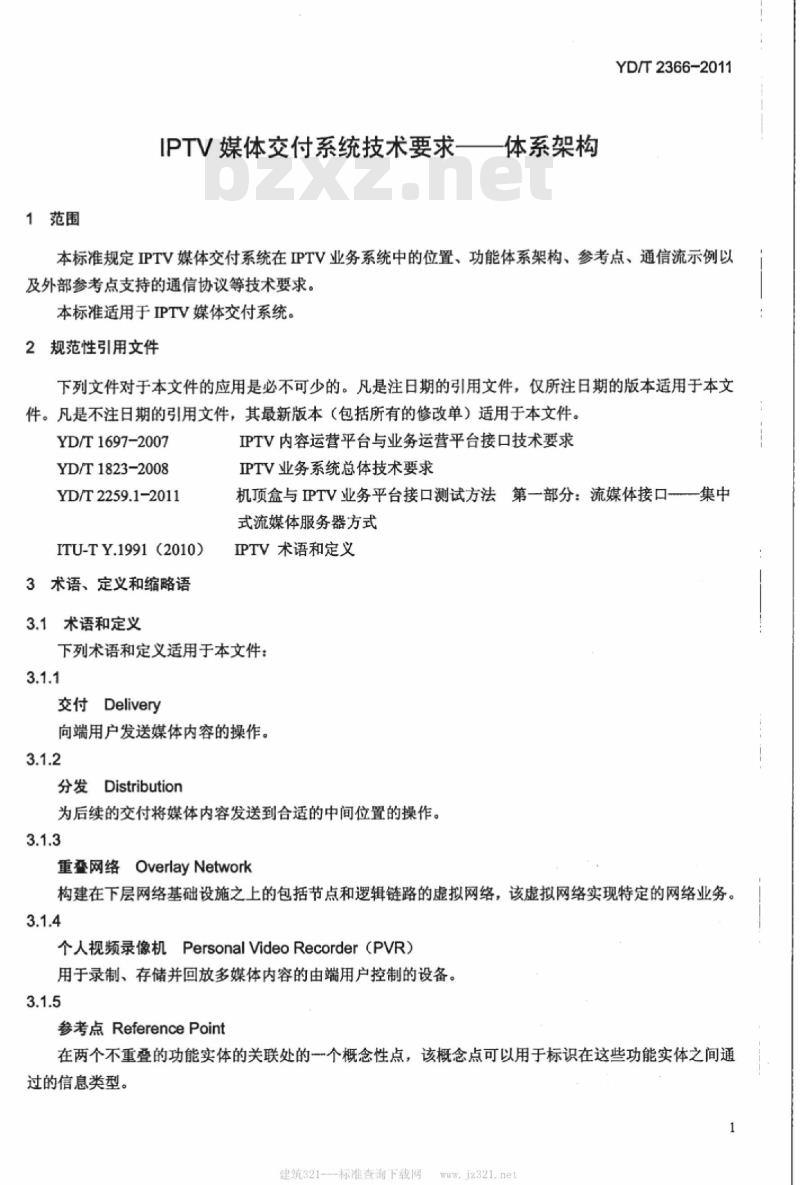

1范围
IPTV媒体交付系统技术要求一
一体系架构
YD/T2366-2011
本标准规定IPTV媒体交付系统在IPTV业务系统中的位置、功能体系架构、参考点、通信流示例以及外部参考点支持的通信协议等技术要求。本标准适用于IPTV媒体交付系统。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1697-2007
YD/T1823-2008
YD/T2259.1-2011
ITU-TY.1991（2010)
3术语、定义和缩略语
3.1术语和定义
IPTV内容运营平台与业务运营平台接口技术要求IPTV业务系统总体技术要求
机顶盒与IPTV业务平台接口测试方法第一部分：流媒体接口集中式流媒体服务器方式
IPTV术语和定义
下列术语和定义适用于本文件：3.1.1
交付Delivery
向端用户发送媒体内容的操作。3.1.2
分发Distribution
为后续的交付将媒体内容发送到合适的中间位置的操作。3.1.3
重叠网络OverlayNetwork
构建在下层网络基础设施之上的包括节点和逻辑链路的虚拟网络，该虚拟网络实现特定的网络业务。3.1.4
个人视频录像机PersonalVideoRecorder（PVR）用于录制、存储并回放多媒体内容的由端用户控制的设备。3.1.5
参考点ReferencePoint
在两个不重叠的功能实体的关联处的个概念性点，该概念点可以用于标识在这些功能实体之间通过的信息类型。
建筑321---标准查询下载网
YD/T2366--2011

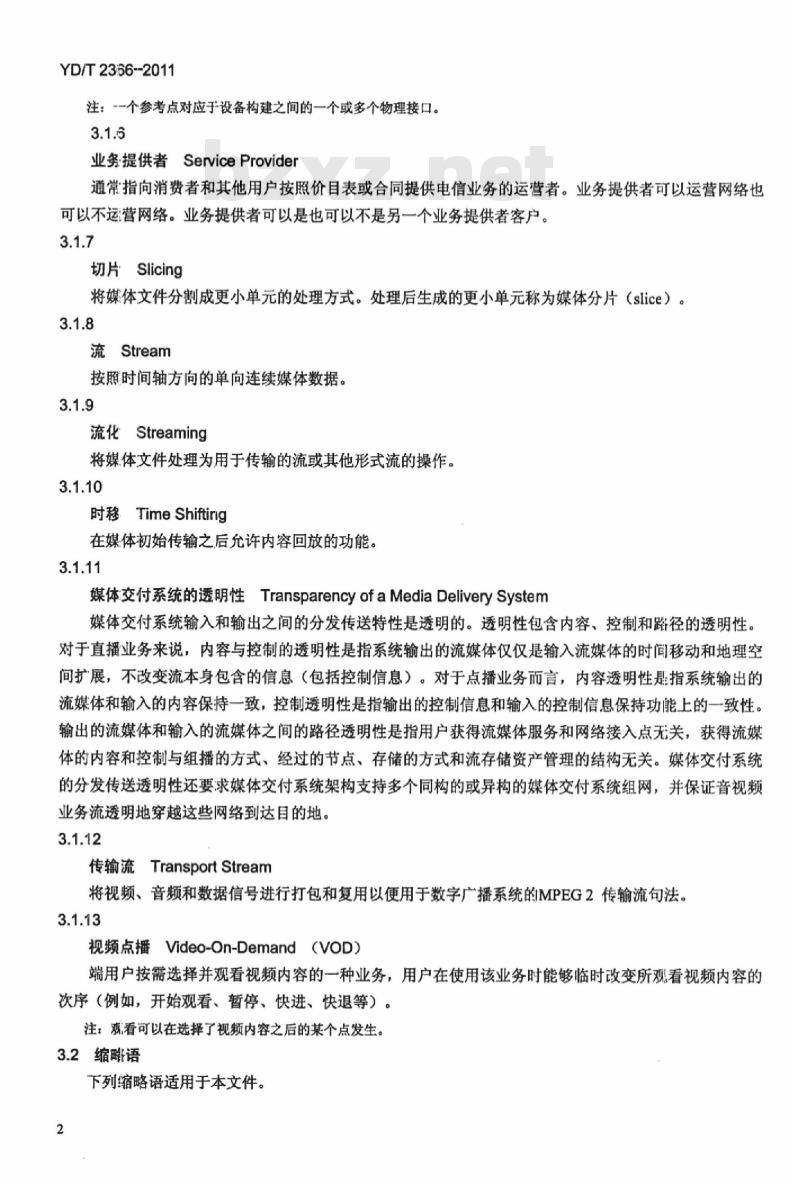

注：一个参考点对应于设备构建之间的一个或多个物理接口。3.1.5
业务：提供者ServiceProvider
通常指向消费者和其他用户按照价目表或合同提供电信业务的运营者。业务提供者可以运营网络也可以不运营网络。业务提供者可以是也可以不是另一个业务提供者客户。3.1.7
切片Slicing
将媒体文件分割成更小单元的处理方式。处理后生成的更小单元称为媒体分片（slice）。3.1.8
流Stream
按照时间轴方向的单向连续媒体数据。3.1.9
流化Streaming
将媒体文件处理为用于传输的流或其他形式流的操作。3.1.10
时移TimeShifting
在媒体初始传输之后允许内容回放的功能。3.1.11
媒体交付系统的透明性TransparencyofaMediaDeliverySystem媒体交付系统输入和输出之间的分发传送特性是透明的。透明性包含内容、控制和路径的透明性。对于直播业务来说，内容与控制的透明性是指系统输出的流媒体仅仅是输入流媒体的时间移动和地理空间扩展，不改变流本身包含的信息（包括控制信息）。对于点播业务而言，内容透明性是指系统输出的流媒体和输入的内容保持一致，控制透明性是指输出的控制信息和输入的控制信息保持功能上的一致性。输出的流媒体和输入的流媒体之间的路径透明性是指用户获得流媒体服务和网络接入点无关，获得流媒体的内容和控制与组播的方式、经过的节点、存储的方式和流存储资产管理的结构无关。媒体交付系统的分发传送透明性还要求媒体交付系统架构支持多个同构的或异构的媒体交付系统组网，并保证音视频业务流透明地穿越这些网络到达目的地。3.1.12
传输流TransportStream
将视频、音频和数据信号进行打包和复用以便用于数字广播系统的MPEG2传输流句法。3.1.13
视频点播Video-On-Demand（VOD）端用户按需选择并观看视频内容的一种业务，用户在使用该业务时能够临时改变所观看视频内容的次序（例如，开始观看、暂停、快进、快退等）。注：观,看可以在选择了视频内容之后的某个点发生。3.2缩略语
下列缩略语适用于本文件。
Electronic Program Guide
InternetProtocolTelevision
Personal Video Recorder
networkPersonal VideoRecorderQualityof Services
Qualityof Experience
Video on Demand
Television
4媒体交付系统在IPTV系统中的位置电子节目单
Internet协议电视
个人录像机
网络个人录像机
服务质量
用户体验度
视频点播
YD/T2366-2011
媒体交付系统在IPTV系统中主要负责内容从媒体源到客户端的传送，包括分发/传送、存储、调度控制和流服务等功能模块。如YD/T1823-2008中的规定，媒体交付系统及其在IPTV系统中的位置，如图1所示。
内容运营
SP管理
用户管理
客户服电
资源管
系统监控
终端管理
5媒体交付系统功能体系架构
5.1功能体系架构
业务定制
用户认证
门户导航
内容服务引攀
业务导航
一界面*
终端G1
图1IPTV媒体交付系统在IPTV系统中的位置运营
安全管理
其他G2
IPTV媒体交付系统在IPTV系统中主要负责媒体从内容源到客户端的传送。媒体交付系统主要由如下功能模块组成：媒体管理功能模块、节点管理功能模块、服务路由功能模块、媒体存储功能模块、媒体控制功能模块、媒体处理功能模块、媒体服务功能模块等。PTV系统的媒体交付系统功能体系架构如建筑321---标准查询下载网
YD/T2366-2011
图2所示。图2中所描述的功能模块不是具体的物理实体，在具体实施时，一个或多个功能模块的功能可以在一个物理实体中实现也可以在不同的物理实体中实现。本标准的附录A和附录B给出了媒体交付系统实际组网的示例。
业务管理
媒体管理
节点管理
服务路由
可穿越
5.2功能模块描述
协议控制
媒体服务控制
图2IPTV系统的媒体交付系统功能体系框架5.2.1媒体预处理功能模块（可选）E
内容运营
媒体预处理
媒体存储
媒体服务
客户端
媒体预处理功能模块如图3中媒体预处理部分所示。该功能模块主要由切片、流化、复制、格式转换功能模块和媒体预处理功能模块组成。本功能模块为可选功能模块。其中：
1）切片功能模块：主要负责对媒体进行切片等处理。2）流化功能模块：主要负责对媒体进行流化处理。3）复制功能模块：主要负责对媒体进行复制处理。4）格式转换功能模块：主要负责对媒体进行格式转换处理。A
可穿越
媒体管理
5.2.2媒体存储功能模块（可选）媒体
婚体现外用
协议控制
图3媒体预处理功能架构
内容运营
格式转换
媒体存储
媒体服务
YD/T2366-2011
媒体存储功能模块示意如图4媒体存储部分所示。媒体存储功能模块主要由存储资源管理、文件系统和媒体存取组成。
内容运营下载标准就来标准下载网
媒体管理
节点管理
可穿越
协议控制
存储资源管理
媒体存取
图4媒体存储功能模块功能架构
建筑321---标准查询下载网
媒体预处理
文件系统
媒体服务
YD/T2366-2011
其中：
1）存储资源管理功能模块：主要负责管理存储系统的性能，进行容量（存储系统可用资源的数量）计划等：
2）文件系统功能模块：主要负责媒体资源管理、媒体标识与存储地址管理、对媒体的生命周期进行管理等：
3）媒体存取功能模块：主要负责完成存储来自媒体预处理功能模块或内容运营模块的媒体内容、通过媒体服务控制模块发送的信息向媒体服务发送相应的媒体信息、媒体服务差错控制、多文件吞吐、支持各种媒体格式、根据不同格式进行不同的优化、部分缓存、媒体存储地址生成、根据媒体的逻辑标识，定位到媒体存储位置以及在存储功能模块中不同存储实体之间协同工作等功能。5.2.3媒体服务功能模块
媒体服务功能模块架构如图5媒体服务部分所示。媒体服务功能模块主要由媒体流化处理、媒体缓存、媒体交付以及用户访问状态报告、媒体服务纠错容错等功能模块组成。内容运背
媒体预处理
媒体管理
节点管理
可穿越
媒服务控制
协议控制
客户端访间
状态统计
煤体支
图5媒体服务功能架构
深体流化
媒体缓有
媒体存储
客户端
1）用户访问状态统计功能模块：负责统计用户访问相关媒体的信息。2）媒体流化处理功能模块：主要负责完成对需要流化的媒体信息进行流化处理功能。本功能模块为可选模块。
3）体交付功能模块：主要负责完成根据媒体服务控制模块所发送来的控制信息将媒体交付到相关6
的客户端的功能，包括：推送、下载或流服务等。YD/T2366-2011
4）媒体缓存功能模块：主要负责完成根据需要完成媒体缓存功能，以支持客户对节目快进、快退、暂停、播放等功能；根据媒体服务控制模块的指令，缓存媒体内容并向其他媒体服务器发送媒体内容信息：根据用户的需求对媒体内容流进行存储/缓存等功能，以支持nPVR业务。5）媒体服务纠错容错功能模块：主要负责完成媒体服务纠错和容错功能。本模块是可选功能模块。5.2.4媒体服务控制功能模块
媒体服务控制功能模块功能架构如图6中媒体服务控制部分所示。媒体服务控制功能模块主要由媒体服务控制、负载均衡、计费信息采集功能模块等组成。业务管理
媒体管理
节点管理
服务路由
可穿越
其中：
故体服务控
媒件摄放
协议控制
负载均衡
客户端访向
信息汇集
图6媒体服务控制功能架构
客户端
媒体存储
媒体服务
1）媒体播放控制功能模块：主要负责完成将用户提交的对媒体服务信息的控制命令（包括快进、快退、暂停等命令）转发给存储功能模块或媒体服务功能模块的功能。2）负载均衡管理功能模块：主要负责从服务路由功能模块获得最佳路由和媒体服务节点的位置信息，对客户端接入的媒体服务进行负载均衡管理：控制媒体服务功能模块之间进行切换等功能。3）客户端访问信息汇集功能模块：主要负责采集向客户端提供的媒体服务相关的计费信息。5.2.5服务路由功能模块
服务路由功能模块功能架构如图7中服务路由部分所示。服务路由功能模块主要由媒体服务定位和媒体分发路由功能组成。
其中：
1）媒体服务定位功能模块：负责确定为请求服务的客户端提供媒体服务定位信息。2）媒体分发路由功能模块：负责确定媒体分发路由。建筑321---标准查询下载网
YD/T23/66-2011
节点管理
媒体服务
可穿越
5.2.6媒体管理功能模块
媒体分发
媒体管理
协议控制
媒体服务控制
图7服务路由功能模块功能架构
客户端
图8媒体管理部分给出了媒体管理模块功能架构示意。媒体管理功能模块主要由媒体元数据管理、媒体分发策略管理、媒体存储地址管理、媒体存储策略管理、媒体访问状态管理等功能模块组成。业务管理
媒体元
数据符理
媒体访间
节点管理
服务路由
可穿越
其中：
状态管理
媒体分片
标识管理
协议控制
媒体分发
策略箭理
媒体存储
地址营理
媒体存储
策路音理
媒体服务控制
图8媒体管理功能架构示意
内容运营
媒体预处理
媒体存储
媒体服务
YD/T2366-2011
1）媒体元数据管理功能模块：主要负责进行媒体元数据信息（包括媒体标识的编码方式、媒体的名称、URL、更新时间、媒体描述信息）的获取和管理。2）媒体分发策略管理功能模块：负责媒体分发策略的管理。3）媒体存储地址管理功能模块：负责媒体分片标识的映射管理，建立媒体源URL、媒体发布的URL、用户访问的URL以及媒体地址管理（媒体在存储/缓存/中继节点的映射关系管理）。4）媒体存储策略管理功能模块：负责媒体复制管理，同一份媒体可能根据用户的访问量在一个存储/缓存中继节点中复制不同的份数，一旦某个媒体超过某个节点的服务能力，它就会自动复制多份。负责媒体删除策略管理。
5）媒体访问状态管理功能模块：负责收集各个媒体的访问状态信息，节点的服务能力及媒体变化的情况同时负责用户使用媒体信息特征管理，包括用户的喜好/上次消费业务或应用记录等信息管理。5.2.7节点管理功能模块
图9中节点管理部分给出了节点管理功能模块功能架构。节点管理功能模块主要由节点注册认证管理、节点网络拓扑管理、承载网络状态监测以及节点资源管理等功能模块组成。媒体管理
节点网络
承用优大
服务路由
可穿越
其中：
媒体存储
媒体服务控制
协议控制
图9节点管理功能架构
媒体服务
1）节点注册认证管理功能模块：负责媒体交付系统中各节点的注册和认证管理。2）节点资源管理功能模块：负责对媒体交付系统中各节点的资源进行管理。3）节点网络拓扑管理功能模块：负责维护媒体存储功能节点、媒体服务控制功能节点和媒体服务功能节点的网络拓扑信息。
4）承载网状态监测功能模块：负责对承载网络状态进行监测。该功能模块为可选模块。5.3参考点
5.3.1内部参考点
内部参考点位置如图2所示。各参考点描述如下。建筑321---标准查询下载网
