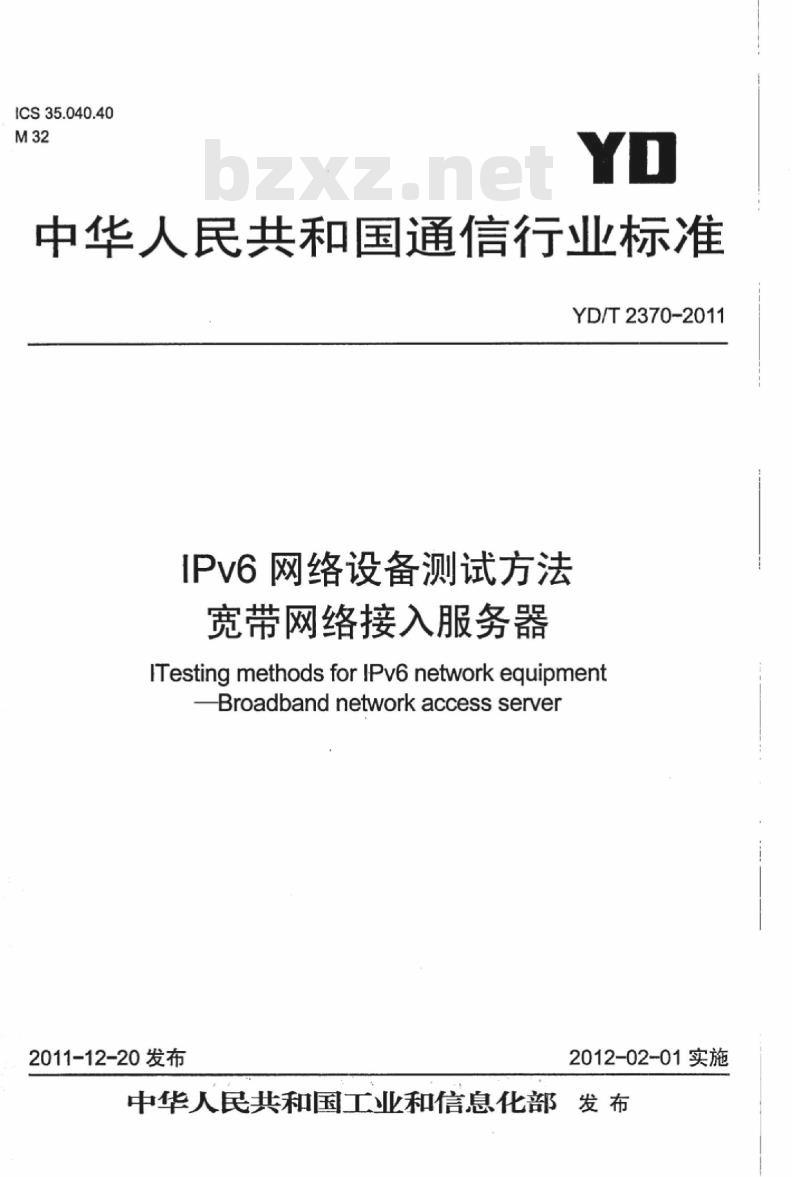

ICS35.040.40
中华人民共和国通信行业标准
YD/T2370-2011
IPv6网络设备测试方法
宽带网络接入服务器
ITestingmethods for IPv6 network equipmentBroadbandnetworkaccessserver2011-12-20发布
2012-02-01实施
中华人民共和国工业和信息化部发布前言

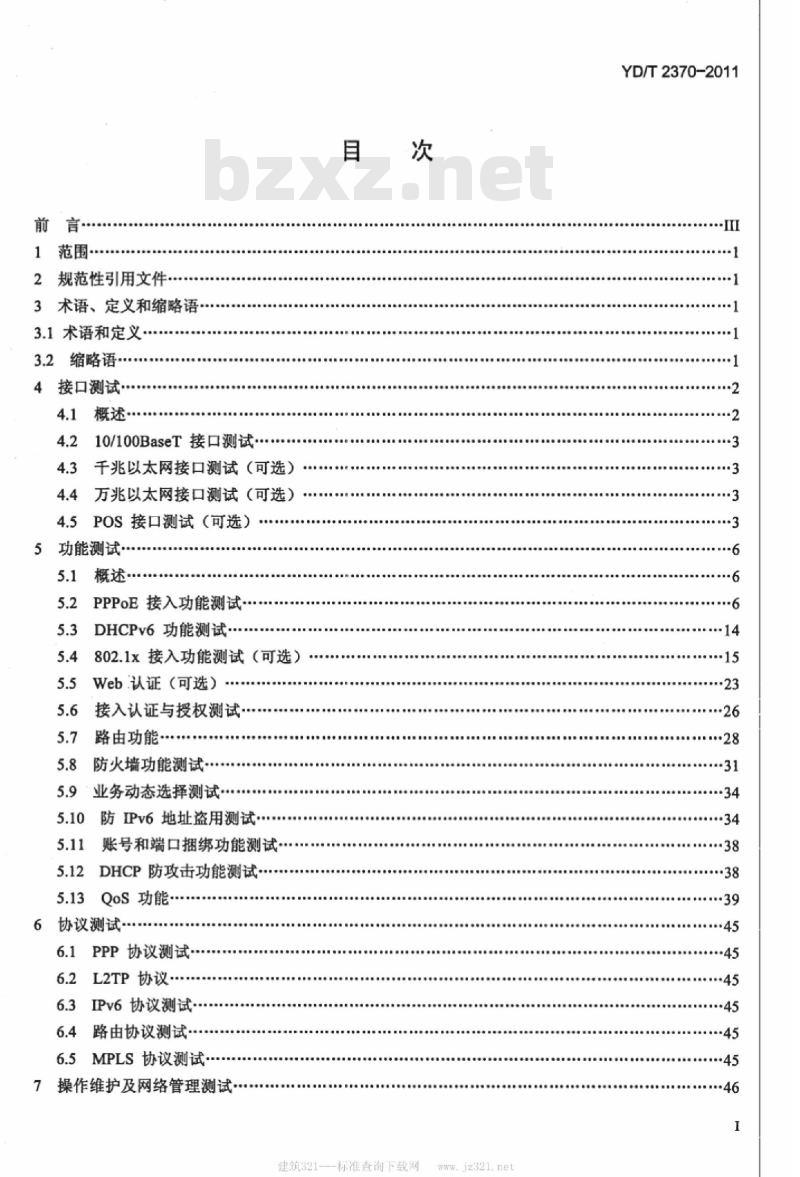

1范围·
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义·
3.2缩略语
4接口测试
10/100BaseT接口测试
千兆以太网接口测试（可选）
4.4万兆以太网接口测试（可选）POS接口测试（可选）
5功能测试+
概述·
PPPoE接入功能测试
DHCPv6功能测试·
802.1x接入功能测试（可选）
Web认证（可选）
接入认证与授权测试：
路由功能·
防火墙功能测试·
5.9业务动态选择测试
5.10防IPv6地址盗用测试·
账号和端口捆绑功能测试
5.12DHCP防攻击功能测试
5.13QoS功能
6协议测试-
6.1PPP协议测试
6.2L2TP协议
6.3IPv6协议测试.
6.4路由协议测试-
6.5MPLS协议测试
7操作维护及网络管理测试：
建筑321---标准查询下载网
YD/T2370-2011
YD/T2370-2011

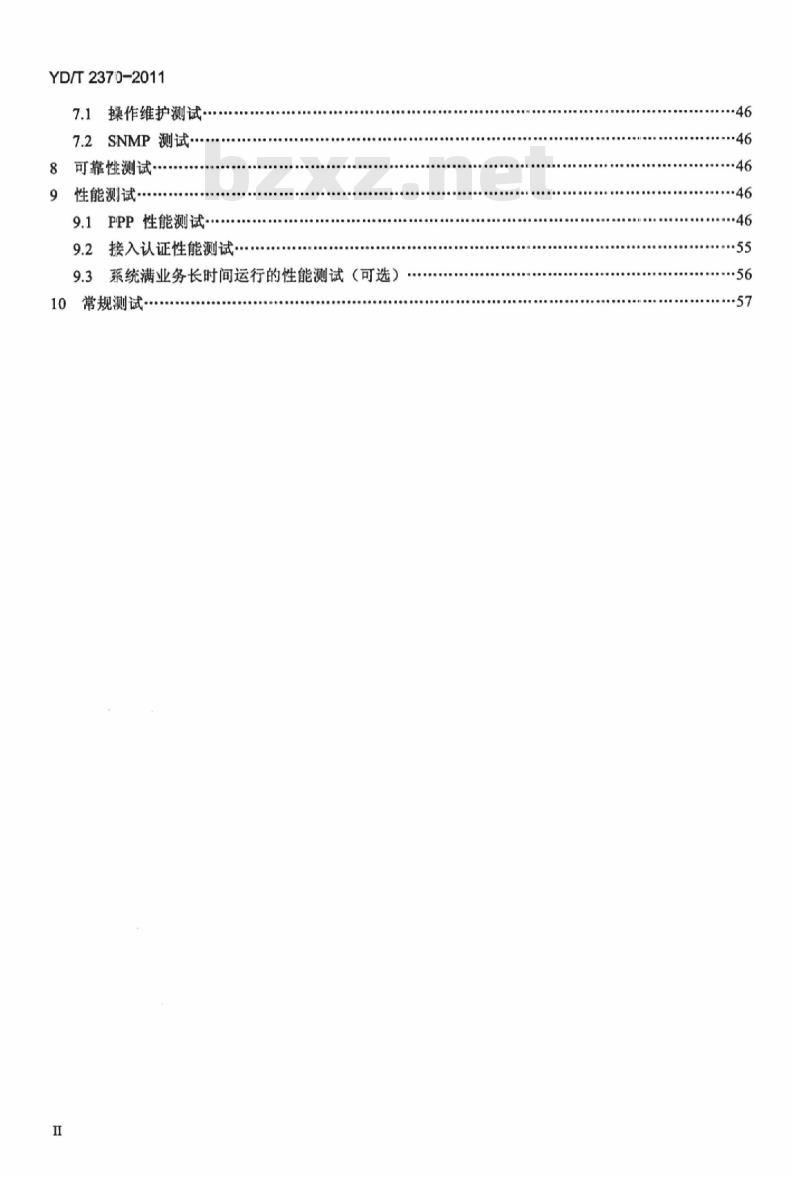

7.1操作维护测试
7.2SNMP测试
8可靠性测试·
性能测试·
9.1PPP性能测试
9.2接入认证性能测试
9.3系统满业务长时间运行的性能测试（可选）10常规测试-

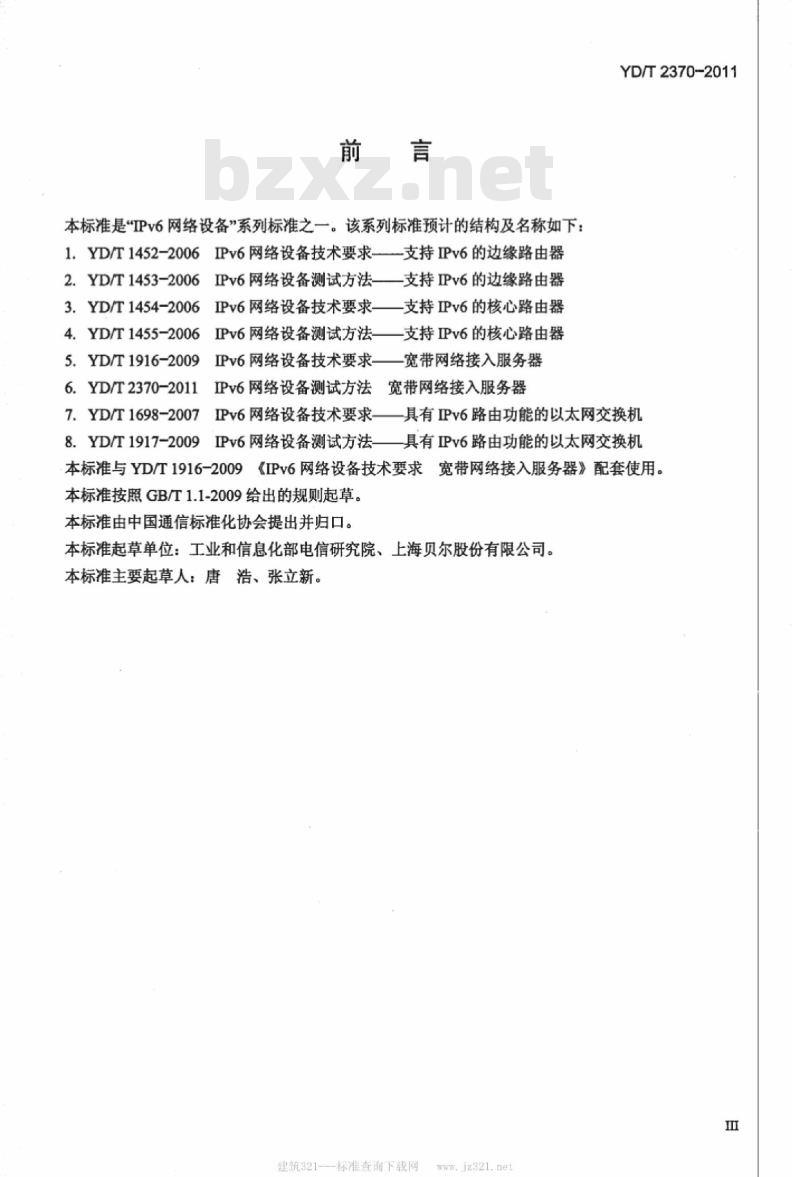

本标准是\IPv6网络设备”系列标准之一。该系列标准预计的结构及名称如下：1.YD/T1452-2006IPv6网络设备技术要求-支持IPv6的边缘路由器2.YD/T1453-2006IPv6网络设备测试方法——支持IPv6的边缘路由器3.YD/T1454-2006IPv6网络设备技术要求——支持IPv6的核心路由器4.YD/T1455-2006IPv6网络设备测试方法—支持IPv6的核心路由器5.YD/T1916-2009IPv6网络设备技术要求——宽带网络接入服务器6.YD/T2370-2011IPv6网络设备测试方法宽带网络接入服务器YD/T2370-2011
7.YD/T1698-2007IPv6网络设备技术要求—具有IPv6路由功能的以太网交换机8.YD/T1917-2009IPv6网络设备测试方法—具有IPv6路由功能的以太网交换机本标准与YD/T1916-2009《IPv6网络设备技术要求宽带网络接入服务器》配套使用。本标准按照GB/T1.1-2009给出的规则起草。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、上海贝尔股份有限公司。本标准主要起草人：唐浩、张立新。III
建筑321---标准查询下载网www.bzxz.net
1范围
IPv6网络设备测试方法
宽带网络接入服务器
YD/T2370-2011
本标准规定了IPv6宽带网络接入服务器的设备接口特性、功能、协议、操作维护、网络管理、可靠性、性能、环境以及电气等方面的测试方法。本标准中出现的所有未指明的宽带网络接入服务器、BNAS、接入服务器、被测设备等均特指IPv6宽带网络接入服务器。本标准适用于支持IPv6的宽带网络接入服务器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不住日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。YD/T1098-2009
YD/T1100-2001
YD/T1156-2009
YD/T1265-2003
YD/T1453-2006
YD/T1455-2006
3术语、定义和缩略语
3.1术语和定义
路由器设备测试方法边缘路由器SDH上传送IP的LAPS测试规范
路由器设备测试方法核心路由器网络接入服务器测试方法一宽带网络接入服务器IPv6网络设备测试方法一支持IPv6的边缘路由器IPv6网络设备测试方法—支持IPv6的核心路由器下列术语和定义适用于本文件。3.1.1
网络接入服务器NetworkAccessServer远程访问接入设备。它位于公共电话网（PSTN/ISDN）与IP网之间，将拨号用户接入IP网，可以完成远程接入，实现拨号虚拟专网（VPDN）、构建企业内部Intranet等网络应用。3.1.2
宽带网络接入服务器BroadbandNetworkAccessserver（BNAS）面向宽带网络应用的新型接入网关。它位于骨干网的边缘层，可以完成用户宽带的（或高速的）IP/ATM网的数据接入（目前接入手段主要基于DSL/CableModem/高速以太网技术/无线宽带数据接入等），实现VPN服务、构建企业内部Intranet、支持ISP向用户批发业务等应用。3.1.3
IPv6宽带网络接入服务器IPv6BroadbandNetworkAccessServer基于Pv6协议簇工作在IPv6骨干网的边缘、具有IPv6用户接入管理和路由功能的宽带网络接入服务器。3.2缩略语
下列缩略语适用于本文件。
YD/T2370-2011
IS-ISv6
OSPFv3
RADIUS
RIF'ng
4接口测试
4.1概述
Asymmetrical Digital Subscriber LoopBGPVersion 4Plus
broadband network access serverDynamic Host Configuration ProtocolExtensible authentication protocolHighLevel Data Link Control protocolInternet Control Message ProtocolInternet Protocol
IntermediateSystem toIntermediateSystemVersion6Layer 2Tunneling Protocol
Local Area Network
LinkAccess Protocol-SDH
Messiage Digest Version 5
Multicast Listener DiscoveryMulti Protocol Label SwitchingMaximun Transmission Unit
Open Shortest PathFirst Version3Packet Over SDH
Point To Point Protocol
PPP over Ethernet
Quality of Service
Remcte Authorization Dial In User ServiceRouting InformationProtocol，nextgenerationSynchronous Digital HierarchySimpleNetwork Management ProtocolSynchronous Transport ModuleSystem Under Test
Transmission Control ProtocolUserDatagram Protocol
User Interface
VirtualLAN
Virtual Private Dial Network非对称用户数字环路
支持IPv6的BGP协议版本4
宽带网络接入服务器
动态主机配置协议
可扩展认证协议
高级数据链路控制
互联网控制消息协议
互联网协议
支持IPv6的中间系统一中
间系统路由交换协议
第二层隧道协议
局域网
链路接入协议-SDH
报文摘要版本5
组播监听发现
多协议标记交换
最大传输单元
最短路径优先协议版本3
SDH承载数据包
点到点协议
以太网承载的PPP
服务质量
远程认证拨号用户服务
下一代路由信息协议
同步数字序列
简单网络管理协议
同步传送模块
被测系统
传输控制协议
用户数据报协议
用户侧接口
虚拟局域网
虚拟专用拨号网
本章规定IPv6宽带网络接入服务器的接口测试，包括10/100BaseT以太网接口、干兆以太网接口、10Gbit/s以太网接口和POS接口等。2
建筑321---标准查询下载网
4.210/100BaseT接口测试
10/100BaseT接口测试见YD/T1098。4.3千兆以太网接口测试（可选）千兆以太网接口测试见YD/T1098。4.4万兆以太网接口测试（可选）万兆以太网接口测试见YD/T1156。4.5POS接口测试（可选）
4.5.1光接口物理层测试
STM-1、STM-4、STM-16、STM-64接口物理层测试见YD/T14554.5.2HDLC测试
4.5.2.1测试配置
测试环境配置如图1所示。
遇辑端口A
逻辑端口B
逻辑端口c
遵辑端口D
图1HDLC功能测试环境配置
测试配置如下：
将测试器的逻辑端口A、B分别与BNAS的逻辑端口C、D相连。将测试器的逻辑端口A、B分别配成2001::2和2002::2。YD/T2370-2011
将BNAS的逻辑端口C、D路由分别配成2001::0和2002::0，端口IP地址分别配成2001:1和2002:1。注：上述地址仅为了说明，具体测试时可以配置其他值。4.5.2.2测试项目
项目编号：1
测试项目：接收IPv6的
测试目的：保证BNAS在收到一个包含IPv6，且编码正确的UI顿后，应能正确转发预期的帧信息流程：
测试器逻辑端口A
测试器逻辑端口B应收到SUT
转发的IP数据包
测试准备：BNAS应处在正常工作状态帧信息内容：
测试器逻辑端口A至BNAS：一个n字节UI顿。该顿包含测试器逻辑端口B的P地址判定原则：测试结果必须与预期流程相符，否则不符合要求YD/T2370-2011
项目编号：2
测试项目：接收包含个顿校验序列错误的顿测试目的：保证BNAS不理接收的包含一个顺校验序列错误的帧预期的愤信息流程：
测试器逻辑端口A
UI[FCS错误]
测试器逻辑端口B不应收到P数据包测试准备：BNAS应处在正常工作状态顿信息内容：
测试器逻辑端口A至BNAS：个n字节UI帧。该顿包含测试器逻辑端口B的IP地址判定原则：测试结果必须与预期流程相符，否则不符合要求项目编号：3
测试项目：接收包含一个不为接收器支持的地址字段的顿测试目的：保证BNAS不理躲接收的包含个不为接收器支持的地址字段的顿预期的帧信息流程：
测试器逻辑端口A
测试器逻辑端口B不应收到P数据包测试准备：BNAS应处在正常工作状态顿信息内容：
测试器逻辑端口A至BNAS：一个n字节UI顿。该顿包含测试器逻辑端口B的IP地址判定原则：测试结果必须与预期流程相符，否则不符合要求建筑321-—-标准查询下载网
项目编号：4
测试项目：接收包含一个不可识别的控制字段的顿测试目的：保证BNAS不理躲接收的包含一个不可识别的控制字段的帧预期的顿信息流程：
测试器逻辑端口A
[控制字段=00]
测试器逻辑端口B不应收到IP数据包测试准备：BNAS应处在正常工作状态顿信息内容：
YD/T2370-2011
测试器逻辑端口A至BNAS：一个n字节顿r控制字段=00]，该顿包含测试器逻辑端口B的IP地址判定原则：测试结果必须与预期流程相符，否则不符合要求项目编号：5
测试项目：接收一个包含放弃字段的顿测试目的：保证BNAS不理躲接收的包含一个放弃字段的顿预期的帧信息流程：
测试器逻辑端口A
UI[包含一个放弃字段的顿]
测试器逻辑端口B不应收到P数据包测试准备：BNAS应处在正常工作状态帧信息内容：
测试器逻辑端口A至BNAS：一个n字节包含一个放弃字段的帧，该顿包含测试器逻辑端口B的IP地址
判定原则：测试结果必须与预期流程相符，否则不符合要求YD/T2370-2011
项目编号：6
测试项目：接收两个标志之间八比特组少于4个的顿测试目的：保证BNAS不理踩接收的两个标志之间八比特组少于4个的顿预期的顿信息流程：
测试器逻辑端口A
[两个标志之间八比特组长度为3]测试器逻辑端口B不应收到IP数据包测试准备：BNAS应处在正常工作状态顿信息内容：
测试器逻辑端口A至BNAS：一个n字节UI顿。该顿包含测试器逻辑端口B的IP地址判定原则：测试结果必须与预期流程相符，否则不符合要求4.5.3LAPS功能测试（可选）
SDH上传送IP的LAPS测试见YD/T1100。5功能测试
5.1概述
本章规定IPv6宽带网络接入服务器的功能测试，包括PPPoE、802.1x、接入认证与授权、路由、NAT、QoS等测试。
5.2PPFoE接入功能测试
5.2.1测试配置
测试环境配置如图2所示。
Radius服务器
PPPoE用户
以太网交换机
图2PPPoE测试环境配置
建筑321--标准查询下载网
5.2.2测试项目
项目编号：7
测试项目：以太网端口上PPPoE接入测试目的：测试BNAS是否支持用户建立PPP会话测试配置：如图2所示，使用BNAS以太网接口接入PPPoE用户测试过程：
1.按照测试配置连接设备：
在BNAS上或Radius服务器上配置PPPoE：2.
3.用户主机发起PPP呼叫：
4．用户访问系统提供的各项服务预期结果：用户建立PPP会话，访问系统提供服务成功判定原则：测试结果必须与预期流程相符，否则不符合要求项目编号：8
测试项目：PPPoE用户带宽速率限制测试目的：测试BNAS是否限制PPPoE用户带宽速率测试配置：如图2所示，使用BNAS以太网接口接入PPPoE用户测试过程：
1.按照测试配置连接设备：
在BNAS上配置PPPoE：
3.在用户记录中设置PPPoE用户的带宽限制；4.用户主机发起PPP呼叫：
5．用户访问系统提供的各项服务：6．查看用户接收与发送速率；
7.对步骤3中的带宽限制重新设置，重复步骤4～6YD/T2370-2011
预期结果：步骤6中查看到的速率与步骤3中设置基本一致，PPPoE用户带宽速率限制功能正确判定原则：测试结果必须与预期流程相符，否则不符合要求YD/T237C-2011
项目编号：9
测试项目：PPPoE用户在线时间限制测试目的：测试BNAS是否支持限制PPPoE用户在线时间测试配置：如图2所示，使用BNAS以太网接口接入PPPoE用户测试过程：
1.按照测试配置连接设备：
2.在BNAS上配置PPPoE：
3.在用户记录中设置PPPoE用户的在线时间：4．用户主机发起PPP呼叫，并访问系统提供的各项服务；5．对用户在线时间进行计时，观察是否与步骤3中定义的一致；6.对步骤3中的在线时间重新设置，重复步骤45预期结果：步骤5中对用户在线时间的计时与步骤3中的设置一致，对于超过用户在线时间的门限后应该强迫用户下线
判定原则：测试结果必须与预期流程相符，否则不符合要求项目编号：10
测试项目：PPPoE用户IPv6地址静态指定测试目的：测试BNAS是否支持PPPoE用户IPv6地址静态指定测试配置：如图2所示，使用BNAS以太网接口接入PPPoE用户测试过程：
1.按照测试配置连接设备：
2.在BNAS上配置PPPoE：
3.在用户记录中静态配置用户IPv6地址及子网掩码：4.用户主机发起PPP呼叫，并访问系统提供的各项服务：5.在用户侧查看BNAS给用户分配的IPv6地址及网掩码预期结果：用户呼叫成功，BNAS可静态分配用户IPv6地址，用户使用该地址可正确访问系统提供的各项服务
判定原则：测试结果必须与预期流程相符，否则不符合要求8
