【SN商检标准】 进口旧机电产品检验技术要求第11部分:注塑机

本网站 发布时间: 2024-07-10 14:44:12
  • SN/T 3701.11-2015
  • 现行

基本信息

  • 标准号:

    SN/T 3701.11-2015

  • 标准名称:

    进口旧机电产品检验技术要求第11部分:注塑机

  • 标准类别:

    商检行业标准(SN)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

SN/T 3701.11-2015.Technical requirements for the inspection of used electrical mechanical products for import-Part 11: Injection moulding machines for rubber and plastics.
1范围
SN/T 3701.11规定了对于进口旧注塑机的检验技术要求。
SN/T 3701.11适用于进口旧注塑机的装运前检验、到货检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 5226.1-2008机械电气安全机械电气设备 第1部分:通用技术条件
GB/T 13306-2011 标牌
GB/T 15706-2012机械安全设计通 则风险 评估与风险减小
GB 16297大气污染物综合排放标准
GB/T 16754-2008机械安全 急停设计原则
GB22530-2008橡胶塑料注射成型机安全要求
3术语和定 义
GB 22530-2008 界定的以及下列术语和定义适用于本文件。
3.1注塑机injection moulding machines
一种用热塑性塑料、热固性塑料、热塑性橡胶或橡胶化合物作为原料间断生产出成型品的机器。增塑型材料是通过一个喷嘴注人到一个内含有用于材料成形的空腔的模具中。
注:如果增塑型材料不是通过一个喷嘴注人到模具中则见EN 289。一个注射成型机一般包括一个或多个夹具,一个或多个塑化和/或注入单元,驱动和控制系统。
4技术要求
4.1 总要求
进口旧注塑机应符合中国法律、行政法规(见附录A)和技术规范的安全、卫生健康、环境保护、能源效率强制性要求。技术性能及其他项目,合同有要求的还应符合合同要求。同时,还应与进口旧机电产品技术文件一致。

标准内容标准内容

部分标准内容:

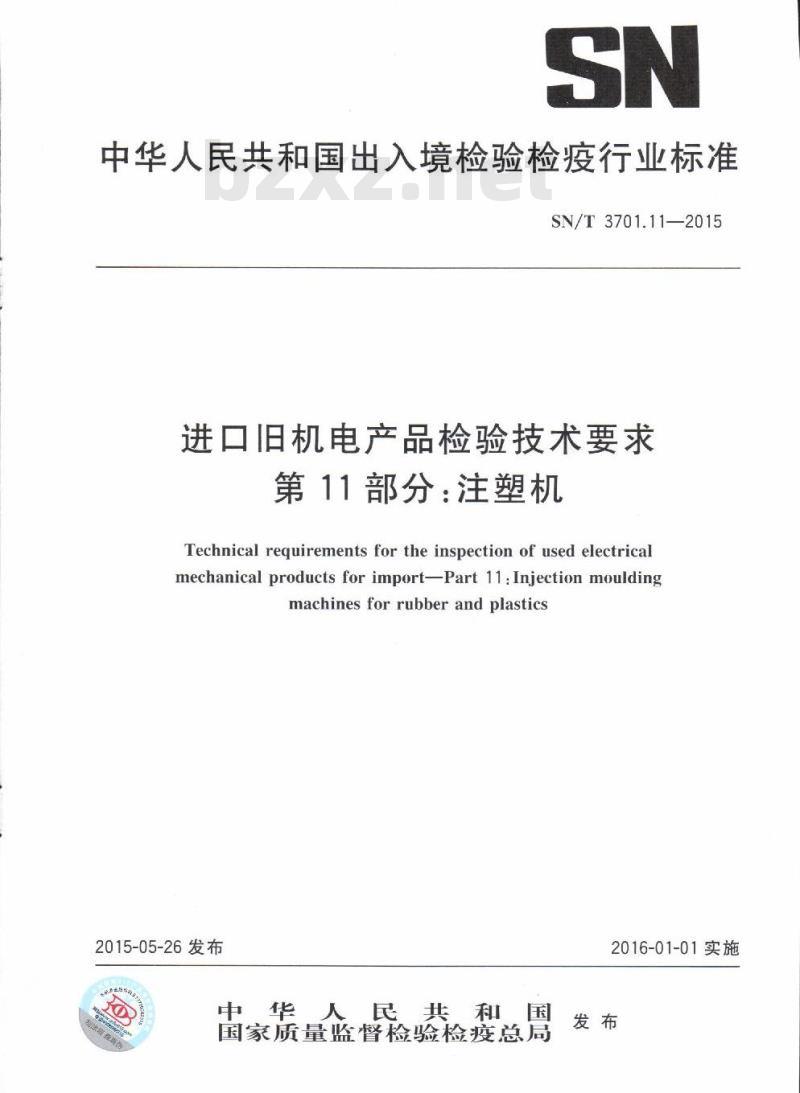

中华人民共和国出入境检验检疫行业标准SN/T 3701.11—2015
进口旧机电产品检验技术要求
第11部分:注塑机
Technical requirements for the inspection of used electricalmechanical products for importPart 11:Injection mouldingmachinesforrubberandplastics2015-05-26发布
中华人民共和国
国家质量监督检验检疫总局
2016-01-01实施

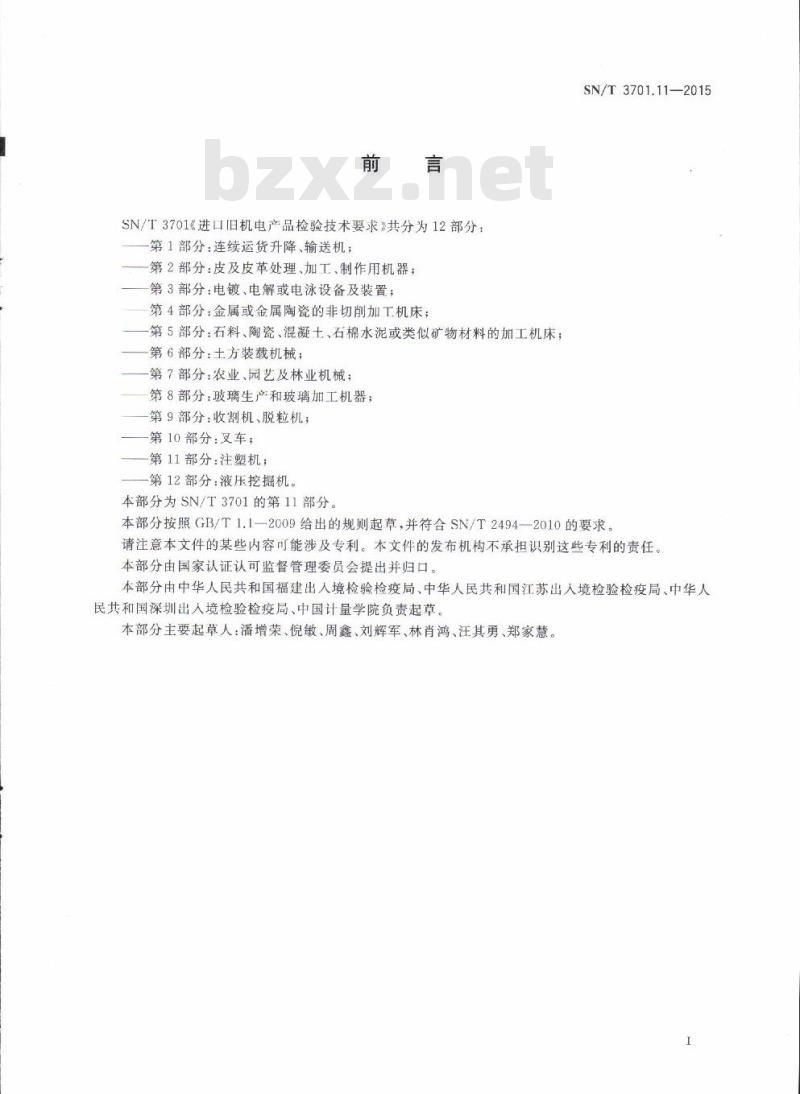

SN/T3701《进口旧机电产品检验技术要求》共分为12部分:第1部分:连续运货升降、输送机;第2部分:皮及皮革处理、加工、制作用机器;第3部分:电镀、电解或电泳设备及装置;第4部分:金属或金属陶瓷的非切削加工机床;第5部分:石料、陶瓷、混凝土、石棉水泥或类似矿物材料的加工机床;第6部分:土方装载机械:
第7部分:农业、园艺及林业机械;第8部分:玻璃生产和玻璃加工机器;第9部分:收割机、脱粒机;
第10部分:叉车;
第11部分:注塑机;
第12部分:液压挖掘机。
本部分为SN/T3701的第11部分。SN/T3701.11—2015
本部分按照GB/T1.1一2009给出的规则起草,并符合SN/T2494—2010的要求。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本部分由国家认证认可监督管理委员会提出并归口。本部分由中华人民共和国福建出人境检验检疫局、中华人民共和国江苏出入境检验检疫局、中华人民共和国深圳出人境检验检疫局、中国计量学院负责起草。本部分主要起草人:潘增荣、倪敏、周鑫、刘辉军、林肖鸿、汪其勇、郑家慧。1范围

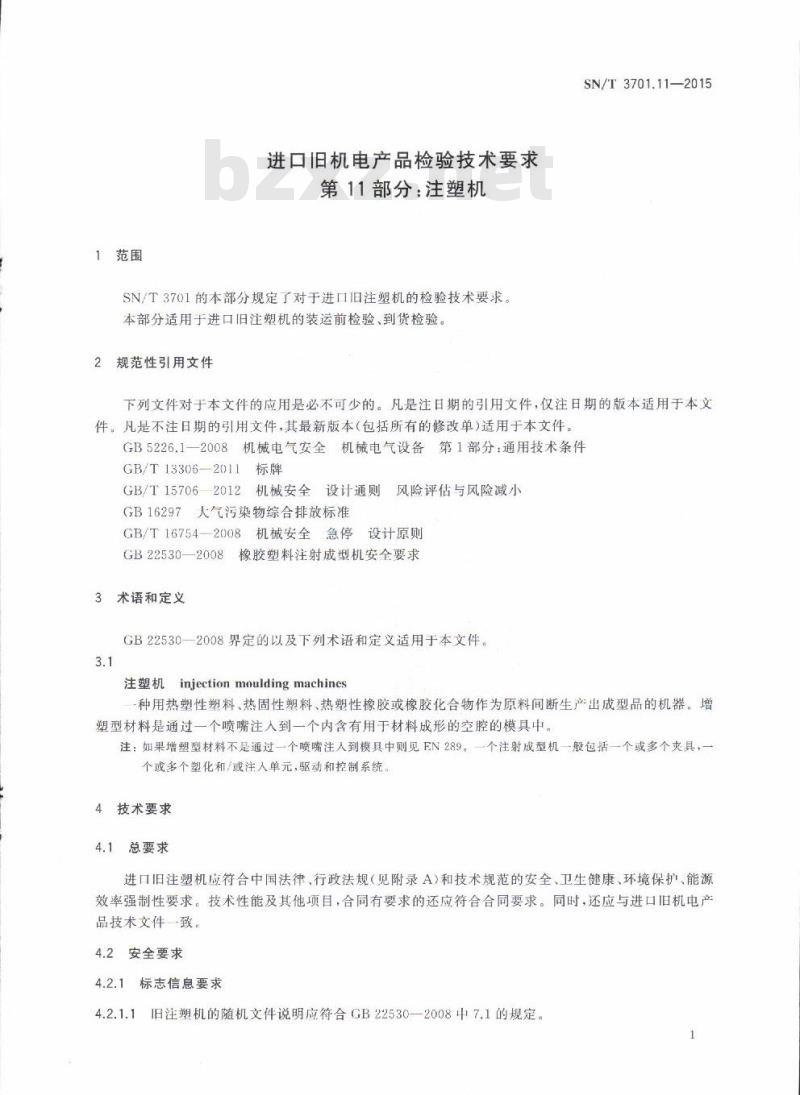

进口旧机电产品检验技术要求
第11部分:注塑机
SN/T3701的本部分规定了对于进口旧注塑机的检验技术要求。本部分适用于进口旧注塑机的装运前检验、到货检验。规范性引用文件
SN/T3701.11—2015
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB5226.1一2008机械电气安全机械电气设备第1部分:通用技术条件GB/T13306-2011标牌
GB/T157062012机械安全设计通则风险评估与风险减小
GB16297大气污染物综合排放标准GB/T167542008机械安全急停
设计原则
GB22530--2008
橡胶塑料注射成型机安全要求
术语和定义
GB225302008界定的以及下列术语和定义适用于本文件。3.1
注塑机injectionmouldingmachines种用热塑性塑料、热固性塑料、热塑性橡胶或橡胶化合物作为原料间断生产出成型品的机器。增塑型材料是通过一个喷嘴注入到一个内含有用于材料成形的空腔的模具中。注:如果增塑型材料不是通过一个喷嘴注入到模具中则见EN289。一个注射成型机一般包括一个或多个夹具,个或多个塑化和/或注人单元,驱动和控制系统。4技术要求
4.1总要求
进口旧注塑机应符合中国法律、行政法规(见附录A)和技术规范的安全、卫生健康、环境保护、能源效率强制性要求。技术性能及其他项目,合同有要求的还应符合合同要求。同时,还应与进口旧机电产品技术文件一致。
4.2安全要求
4.2.1标志信息要求
旧注塑机的随机文件说明应符合GB22530—2008中7.1的规定。4.2.1.1
SN/T 3701.11—2015
4.2.1.2旧注塑机在明显部位应有铭牌,铭牌应符合GB/T13306一2011的规定,其内容应包括:制造商和供应商的名称和地址;设计系列或型号及执行标准号;系列号码或机械编号;
主要技术参数,如:额定压力、额定电压、最高加热温度等;制造日期或出厂日期。
旧注塑机还应有以下标志:
进入位置;
对发热件、热传导的软管、接头、模具、喷嘴等加热元件的警示;热表面指示标记。
4.2.2机械安全要求
旧注塑机应有急停装置,稳定可靠,并符合CB/T167542008的要求,
旧注塑机自动保护装置应为I型保护装置、Ⅱ型保护装置或Ⅲ型保护装置中的一种。必要时安装有敏感保护设备或有源光电保护装置,应符合CB/T4.2.2.3
塑化和注射装置区域,应提供机筒隔热装置15706—2012中3.28.5、3.28.6的规定。高温区域应有相应的警告标示。4.2.2.4对于人体可以进人活动防护装置与模具区域之间的注塑机,应有能检测人体在其中的附加保护装置,其附加保护装置应符合GB22530—2008中5.4.1的规定。4.2.2.5注塑机的模具区域中的活动防护装置和固定防护装置应稳定可靠。对于人体可进人模具区域的注塑机,应有相应的附加保护装置,其附加保护装置应符合GB22530一2008中5.4.2的规定。4.2.2.6对于5MPa以上的高压软管总成应有防止松脱的措施,但不能使用卡套式软管。制造商应提供软管总成使用安全说明。
4.2.3电气安全要求
4.2.3.1在控制面板上应安装紧急停机按钮,并耳标志颜色明显,易于操作
为了避免直接或间接与带电部位接触所引起的电击或灼价,电控设备应可靠接地。保护接地4.2.3.2
电路的连续性应按GB5226.1
19.2的规定
2008中
4.2.3.3设备具备良好电气绝缘性能,应合GB5226.1
2008中19.319.4的规定。
4.2.3.4所有的电气连接,尤其是保护联接电路的连接应牢固·防止意外松脱。4.3卫生健康项目要求
4.3.1作业场所局部振动规定限值在4h内等能量频率计权振动加速度不得超过5m/s。4.3.2对于旧注塑机整机噪声限值应符合表1的规定。表1旧注塑机噪声限值
合模力/kN
噪声值/dBA)
4.4环境保护项目要求
≥4500~16000
>16000~25000
>25000
4.4.1旧注塑机应设计有排气系统接口,以排除有害物质及粉尘。环境排放量限值应符合GB16297中表1的规定。
4.4.2旧注塑机不应有泥土、污垢残留,不应存在固体废弃物。2
TTIKAoNhIKAca
技术性能要求
整机外观要求
旧注塑机整机外观应整洁美观、颜色和谐。涂漆表面平整,不充许有明显凸起、凹陷、毛刺、锐边和披锋等缺陷。整机性能要求
旧注塑机必须具备手动、半自动、自动三种操作控制方式。SN/T3701.11-—2015
旧注塑机具有合模部件时,应设有机械、电气,液压三种联锁安全保护装置中的两种,合模力16000kN及以上的大型注塑机,还应配置安全踏板。3运动部件的动作应正确、平稳、可靠。当系统油压为其额定值的25%时,不应发生爬行、卡死4.5.2.3
和明显的冲击现象(不包括调模)。5检验
检验方式
旧注塑机检验采用全数检验方式5.2
检验环节
根据不同情况,旧注塑机的检验阶段分为装运前检验、进口现场安装和试运行检验等阶段。5.3检验要求
检验项目的设定分为重点检验项目和一般股检验项目:
目可视实际情况选择检验。
重点检验项目要求应实施检验,一般检验项旧注塑机检验应按照表2规定的检验项目、检验依据、检验方法,在相应的检验阶段实施检验表2
项目类别
旧注塑机的安全,卫生、环保等检验要求检验项目
随机文件说明应符合GB22530-
2008中7.1的规定
在明显部位应有铭牌,铭牌应符合GB/T133062011的规定
应有制造商和供应商的名称和地址标识信息
应有设计系列或型号及执行标准号应有系列号码或机械编号
应有主要技术参数,如:额定压力、额定电压、最高加热温度等
应有制造日期或出厂日期
还要标有进人位置
检验依据
检验方法
资料审查
实施检验阶段
TIKAONIKAca
SN/T3701.11—2015
项目类别
“标识信息
·机械安
全要求
*电气安
全要求
检验项目
表2(续)
应有对发热件、热传导的软管、接头、模具、喷嘴等加热元件的警示
应有热表面指示标记
旧注塑机应有急停装置,稳定可靠,并符合GB/T16754-2008的要求
旧注塑机自动保护装置应为I型保护装置、Ⅱ型保护装置或Ⅲ型保护装置中的一种。必要时安装有敏感保护设备或有源光电保护装置,应符合GB/T15706—2012中3.28.5.3.28.6的规定
塑化和注射装置区域,应提供机简隔热装置。高温区域应有相应的警告标示
对于人体可以进人活动防护装置与模具区域之间的注塑机,应有能检测人体在其中的附加保护装置,其附加保护装置应符合GB22530—2008中5.4.1的规定
注塑机的模具区域中的活动防护装置和固定防护装置应稳定可菲。对于人体可进人模具区域的注塑机,应有相应的附加保护装置,其附加保护装置应符合GB22530—2008中5.4.2的规定
对于5MPa以上的高压软管总成应有防止松脱的措施,但不能使用卡套式软管。制造商应提供软管总成使用安全说明
在控制面板上应安装紧急停机按钮,并且标志、颜色明显,易于操作为了避免直接或问接与带电部位接触所引起的电击或灼伤,电控设备应可靠接地。保护接地电路的连续性应按GB5226.1-2008中19.2的
检验依据
检验方法
人工检测
检视/检测
检视/检测
检视/检测
检拾视/检测
检视/检测
检视/检测
检视/检测
实施检验阶段此内容来自标准下载网
-KAoNiKAca
项目类别
*电气安
全要求
卫生健康
项日要求
“环保保护
项目要求
技术性
能要求
检验项目
表2(续)
设备具备良好电气绝缘性能,应符合GB5226.1—2008中19.3、19.4的规定
所有的电气连接,尤其是保护联接电路的连接应牢固,防止意外松脱作业场所局部振动规定限值在4h内等能量频率计权振动加速度不得超过5m/s
对于旧注塑机整机噪声限值应符合表1的规定
旧注塑机应设计有排气系统接口,以排除有害物质及粉尘。环境排放量限值应符合GB16297中表1的规定不应有泥土、污垢残留,不应存在固体废弃物
旧注塑机整机外观应整洁美观、颜色和谐
涂漆表面平整,不允许有明显凸起、凹陷、毛刺、锐边和披锋等缺陷旧注塑机必须具备手动、半自动、自动三种操作控制方式
旧注塑机具有合模部件时,应设有机械、电气、液压三种联锁安全保护装置中的两种,合模力16000kN及以上的大型注塑机,还应配置安全踏板运动部件的动作应正确、平稳、可靠。当系统油压为其额定值的25%时,不应发生肥行、卡死和明显的冲击现象(不包括调模)
检验依据
SN/T3701.11—2015
检验方法
检视/检测
检视/检测
检视/检测
检视/检测
检视/检测
检视/检测
功能试验/检
视/检测
检视/检测
功能试验/检
视/检测
实施检验阶段
注:“检验项目”栏下标注“”的为重点检验项目;“实施检验的阶段”栏下“A”为装运前检验阶段,“B\为进口现场安装调试和试运行检验阶段。“”作为选择项。5
iiKAoNhiKAca
SN/T3701.11—2015
附录A
(规范性附录)
进口旧注塑机检验时须遵守的法律、行政法规和部门规章A.1《中华人民共和国进出口商品检验法》。A.2《中华人民共和国进出口商品检验法实施条例》。A.3《进口旧机电产品检验监督管理办法》(国家质量监督检验检疫总局2002年第37号令)。A.4《进口旧机电产品检验监督程序规定》(国家质量监督检验检疫总局2002年第53号令)。6
-TKANKAca
SN/T3701.11-2015
中华人民共和国出入境检验检疫行业标准
进口旧机电产品检验技术要求
第11部分:注塑机
SN/T3701.112015
中国标准出版社出版
北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)总编室:(010)68533533
网址spc.net.cn
中国标准出版社秦皇岛印刷厂印刷*
开本880×12301/16印张0.75
字数14千字
2018年1月第一版 2018年1月第一次印刷印数1-500
书号:155066:2-29459
定价16.00元
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
