【YD通讯标准】 基于 IMS 的固定网语音业务计费系统计费性能技术要求和检测方法

本网站 发布时间: 2024-07-10 13:24:18
  • YD/T 2980-2015
  • 现行

基本信息

  • 标准号:

    YD/T 2980-2015

  • 标准名称:

    基于 IMS 的固定网语音业务计费系统计费性能技术要求和检测方法

  • 标准类别:

    通信行业标准(YD)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

YD/T 2980-2015.Technical requirements and testing methods for billing performance of billing system of fixed network voice services based on IMS.
1范围
YD/T 2980规定了基于IMS的固定网语音业务计费系统计费性能的技术要求和检测方法,以及测试要求、检测仪表要求和测试项说明。
YD/T 2980适用于基于IMS的固定网本地语音业务和国内长途语音业务的计费检测。
2术语、 定义和缩略语
2.1术语和定义
下列术语和定义适用于本文件。
2.1.1
语音业务应用服务器 MMTEL Application Server
为IMS用户提供多媒体电话基本业务(包含普通话音业务)、补充业务和放音控制等功能的设备,简称“语音业务AS"。
2.1.2
计费处理系统 Biling System
实现对IMS系统的计费原始话单进行预处理和批价等功能的计费数据处理系统。
2.1.3
详细计费方式 Detailed Charging Mode
记录每次通话的起始时间、时长(结束时间)等详细计费信息,并依据费率确定该次通话费用的计费方式。
2.1.4
离线计费 Offline Charging
计费设备生成原始话单后,通过联机或脱机方式将其送到计费处理系统进行计费账务处理的计费方式。
2.1.5
用户话单 User Bill
电信企业提供给用户的详细通话记录。

标准内容标准内容

部分标准内容:

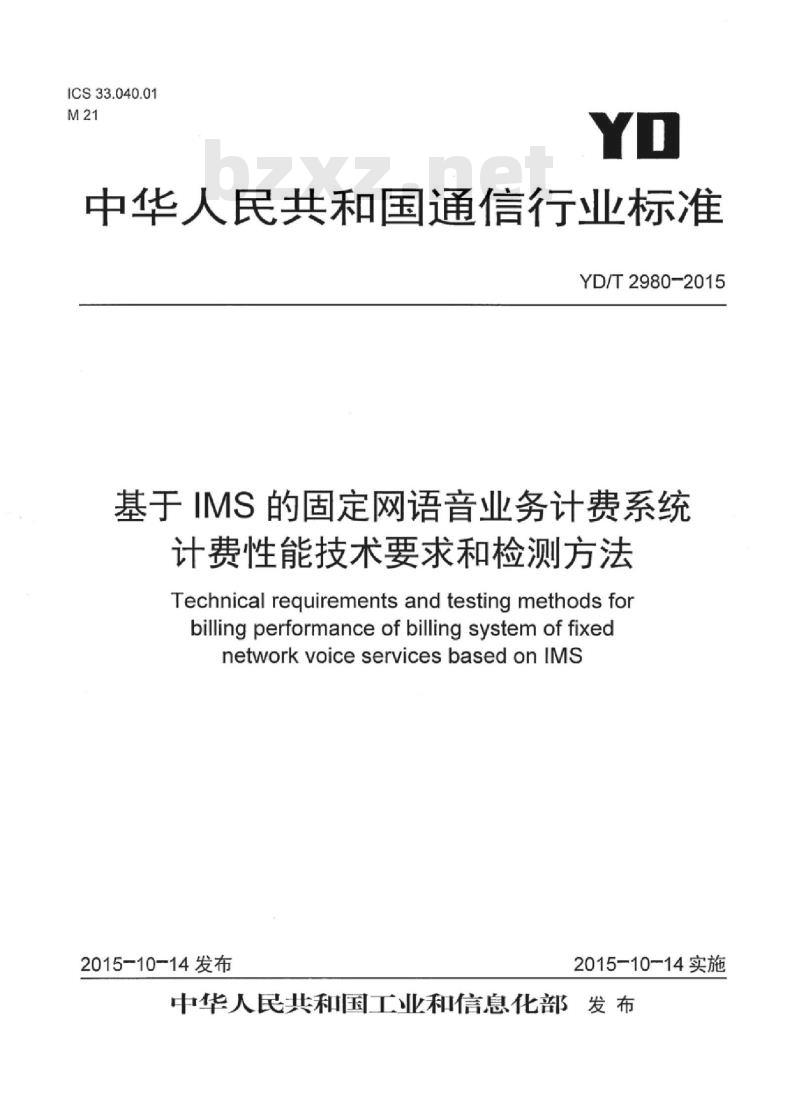

ICS33.040.01
中华人民共和国通信行业标准
YD/T2980-2015
基于IMS的固定网语音业务计费系统计费性能技术要求和检测方法
Technical requirements and testing methods forbillingperformanceofbillingsystemoffixednetworkvoiceservicesbasedonIMs2015-10-14发布
2015-10-14实施
中华人民共和国工业和信息化部发布前

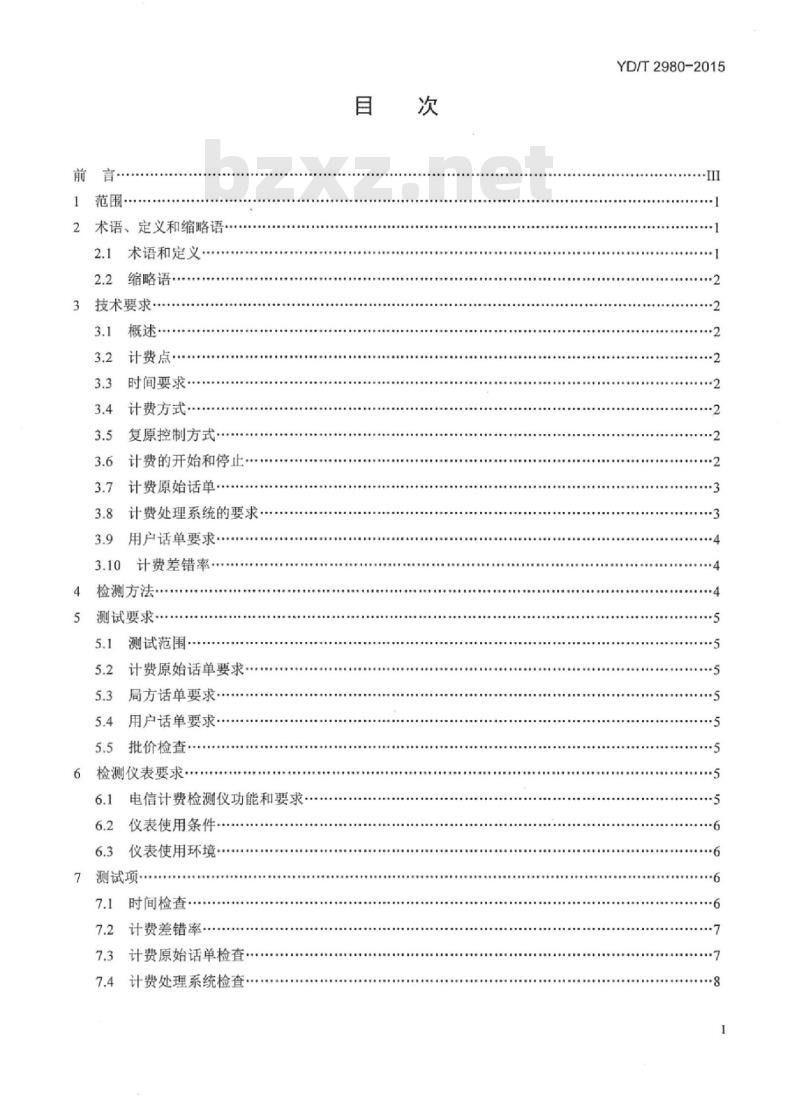

范围·
2术语、定义和缩略语
2.1术语和定义
2.2缩略语·
技术要求:
计费点·
时间要求·
计费方式
复原控制方式
计费的开始和停止·
计费原始话单
计费处理系统的要求,
用户话单要求
3.10计费差错率
检测方法
测试要求
测试范围,
计费原始话单要求·
局方话单要求··
用户话单要求
批价检查·
检测仪表要求·
电信计费检测仪功能和要求
仪表使用条件
6.3仪表使用环境…
测试项-
7.1时间检查
7.2计费差错率
计费原始话单检查
计费处理系统检查
YD/T2980-2015
YD/T2980-2015

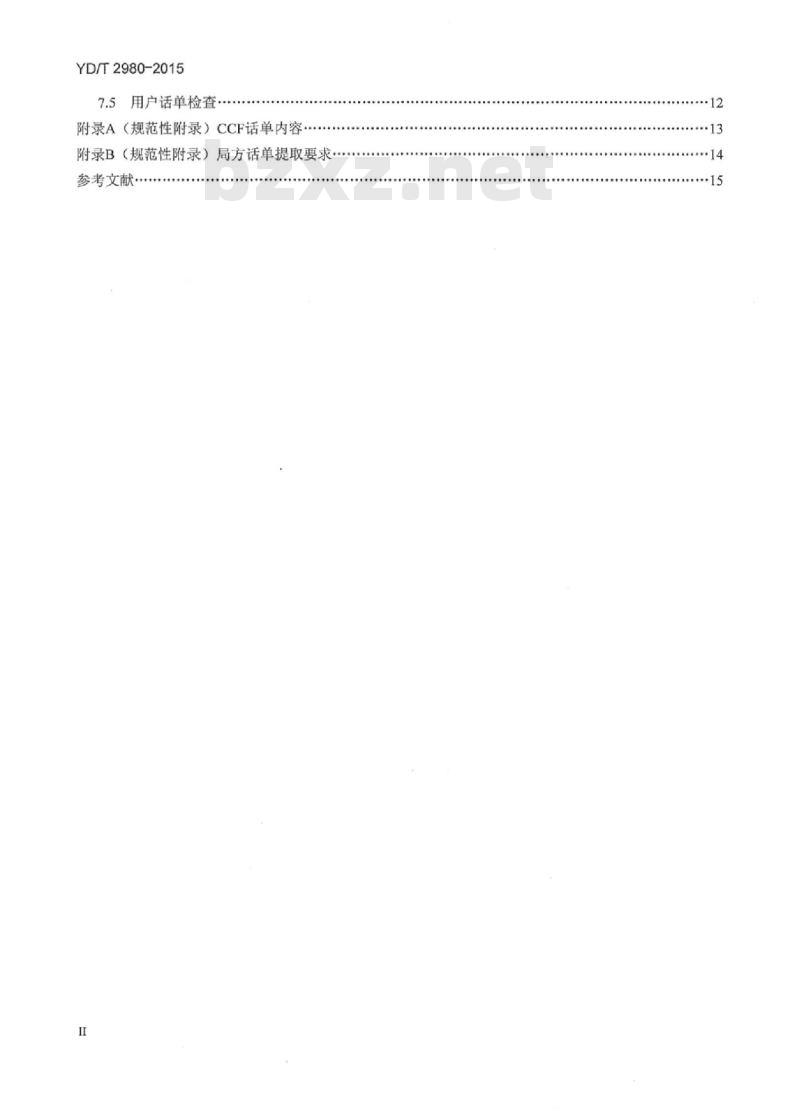

7.5用户话单检查:
附录A(规范性附录)CCF话单内容附录B(规范性附录)局方话单提取要求参考文献
YD/T2980-2015

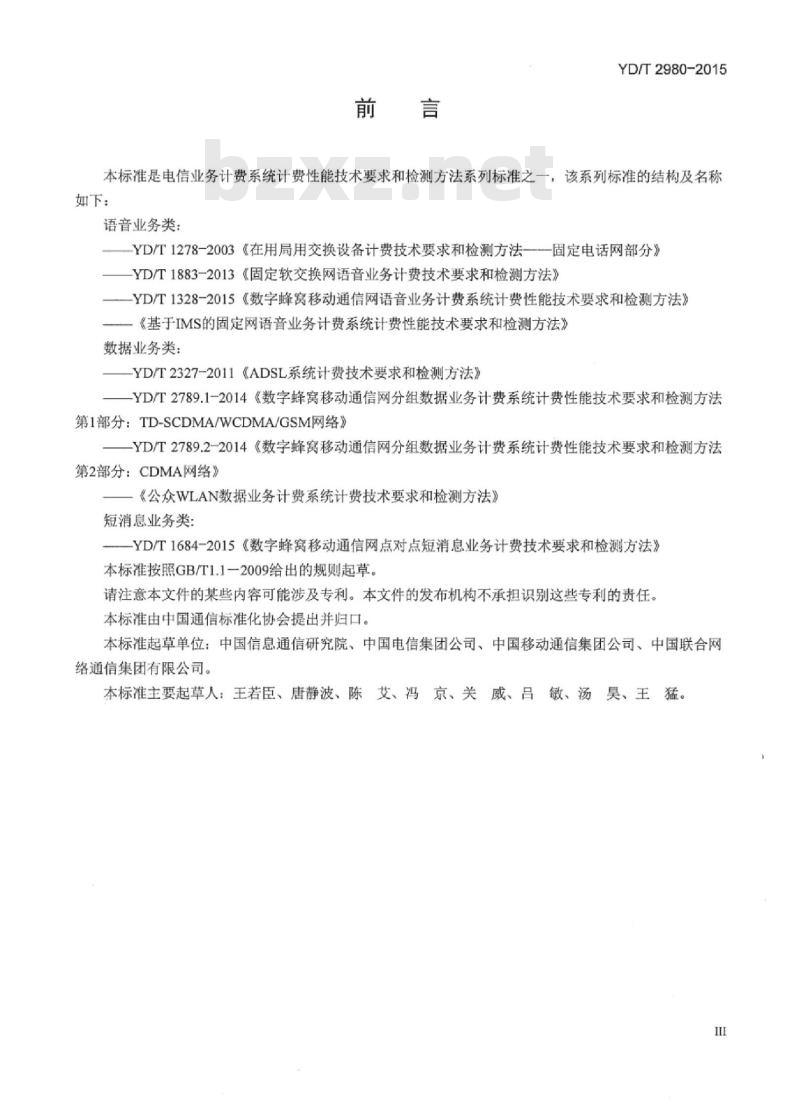

本标准是电信业务计费系统计费性能技术要求和检测方法系列标准之一,该系列标准的结构及名称如下:
语音业务类:
YD/T1278-2003《在用局用交换设备计费技术要求和检测方法一一固定电话网部分》-YD/T1883-2013《固定软交换网语音业务计费技术要求和检测方法》YD/T1328-2015《数字蜂窝移动通信网语音业务计费系统计费性能技术要求和检测方法》一《基于IMS的固定网语音业务计费系统计费性能技术要求和检测方法》数据业务类:
YD/T2327-2011《ADSL系统计费技术要求和检测方法》-YD/T2789.1-2014《数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第1部分:TD-SCDMA/WCDMA/GSM网络》-YD/T2789.2-2014《数字蜂窝移动通信网分组数据业务计费系统计费性能技术要求和检测方法第2部分:CDMA网络》
《公众WLAN数据业务计费系统计费技术要求和检测方法》短消息业务类:
-YD/T1684-2015《数字蜂窝移动通信网点对点短消息业务计费技术要求和检测方法》本标准按照GB/T1.1一2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位:中国信息通信研究院、中国电信集团公司、中国移动通信集团公司、中国联合网络通信集团有限公司。
本标准主要起草人:王若臣、唐静波、陈艾、冯京、关威、吕敏、汤昊、王猛I

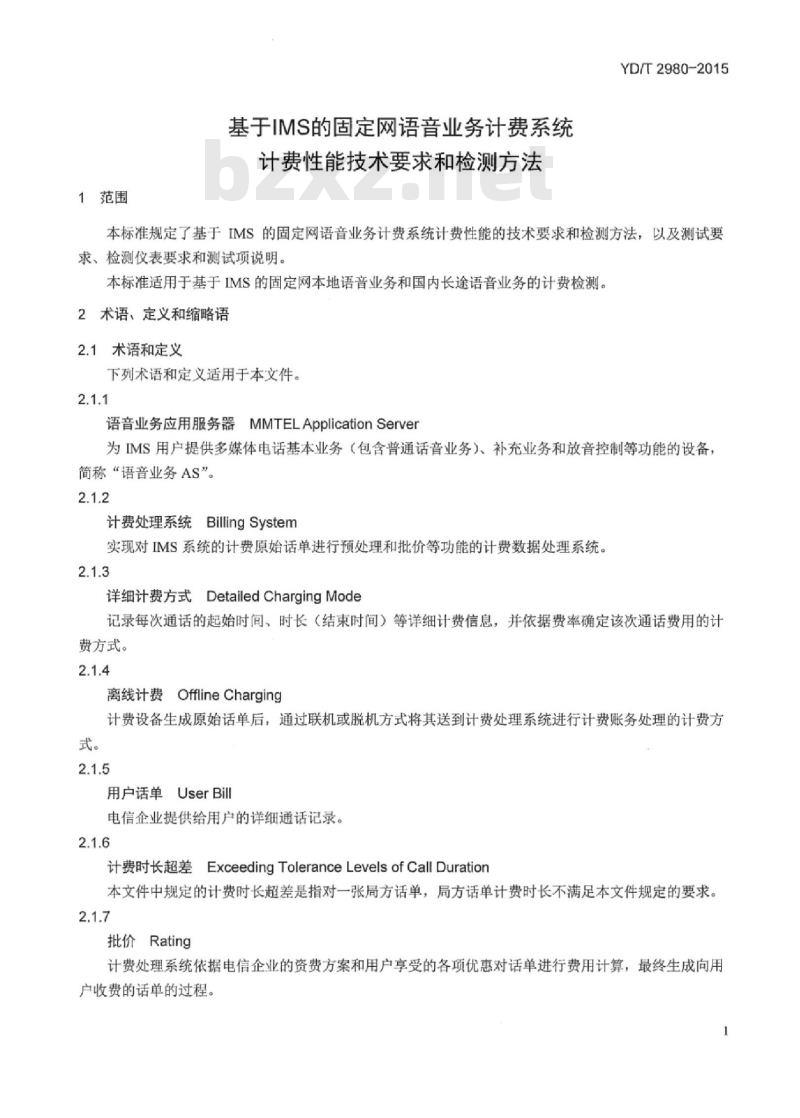

1范围
基于IMS的固定网语音业务计费系统计费性能技术要求和检测方法
YD/T2980-2015
本标准规定了基于IMS的固定网语音业务计费系统计费性能的技术要求和检测方法,以及测试要求、检测仪表要求和测试项说明。本标准适用于基于IMS的固定网本地语音业务和国内长途语音业务的计费检测。2术语、定义和缩略语
2.1术语和定义
下列术语和定义适用于本文件。2.1.1
语音业务应用服务器MMTELApplicationServer为IMS用户提供多媒体电话基本业务(包含普通话音业务)、补充业务和放音控制等功能的设备:简称“语音业务AS”。
计费处理系统BillingSystem
实现对IMS系统的计费原始话单进行预处理和批价等功能的计费数据处理系统。2.1.3
详细计费方式DetailedChargingMode记录每次通话的起始时间、时长(结束时间)等详细计费信息,并依据费率确定该次通话费用的计费方式。
离线计费OfflineCharging
计费设备生成原始话单后,通过联机或脱机方式将其送到计费处理系统进行计费账务处理的计费方式。
用户话单UserBill
电信企业提供给用户的详细通话记录。2.1.6
计费时长超差
ExceedingToleranceLevelsofCallDuration本文件中规定的计费时长超差是指对一张局方话单,局方话单计费时长不满足本文件规定的要求。2.1.7
批价Rating
计费处理系统依据电信企业的资费方案和用户享受的各项优惠对话单进行费用计算,最终生成向用户收费的话单的过程。
YD/T2980-2015wwW.bzxz.Net
计费单元 ChargingUnit
计费处理系统用于批价的最小时长单元。2.2缩略语
下列缩略语适用于本文件。
P-CSCF
S-CSCF
3技术要求
3.1概述
Application Server
ChairgingCollectionFunction
Call Detail Record
Call SessionControlFunction
Fast Ethernet
Gigabit Ethernet
IPMultimedia Subsystem
Internet Protocol
Multimedia Telephony
ProxyCSCF
ServingCSCF
Session Initiation Protocol
应用服务器
计费采集功能
通话详细记录
呼叫会话控制功能
快速以太网
千兆以太网
IP多媒体子系统
因特网协议
多媒体电话
代理呼叫会话控制功能
服务呼叫会话控制功能
会话初始协议
如图1所示,基于IMS的固定网语音业务计费系统由IMS域核心网设备和计费处理系统组成,共同完成计费功能。其中,IMS域核心网设备主要包括P-CSCF、S-CSCF、语音业务AS、CCF等设备。IMS域核心网
固定接
S-CSCF
「语音业务】
ISC接口
Rf接口
图1基于IMS的固定网语音业务计费系统架构计费处理
CCF收集语音业务AS产生的计费信息并生成原始CDR话单,对原始CDR话单预处理后以CCF话单文件的形式传给计费处理系统,计费处理系统对话单文件处理后产生用户话单。3.2计费点
计费点是语音业务AS。
3.3时间要求
语音业务AS的时间与北京时间的偏差应不大于±15s。3.4计费方式
基于IMS的固定网语音业务计费采用详细计费方式。3.5复原控制方式
除特殊业务要求外,对本地语音业务、长途语音业务均采用互不控制方式。3.6计费的开始和停止
3.6.1计费的开始
计费点应在收到被叫应答信号并建立双向语音通路后开始计费。3.6.2计费的停止
计费点应在收到主、被叫用户任一方的挂机信号后停止计费。3.7计费原始话单
3.7.1CCF话单内容要求
YD/T2980-2015
本文件中的计费原始话单指CCF话单。CCF话单至少应包括以下字段,具体字段描述见附录A。-记录类型:
AS网元角色;
主叫地址:
被叫地址:
-原被叫地址(前转话单必选):应答日期和时间:
结束日期和时间(或通话时长):IMS计费标识:
在线计费标识(语音业务AS同时部署离线计费和在线计费时必选);AS的IP地址:
话单关闭原因。
3.7.2CCF话单分辨辩力要求
应答日期和时间、结束日期和时间(或通话时长)的分辨力应不低于1s。3.8计费处理系统的要求
3.8.1费率设置
计费时段的划分、计费时段的费率,优惠时段的范围、优惠时段的费率(或折扣)等应符合电信企业的资费方案。
3.8.2费率管理
计费处理系统费率应可修改,应能满足电信企业资费标准中规定的各种等级费率的要求,应具有全费、减费、免费的功能。
3.8.3计费单元
计费单元的设置和不足一个计费单元部分的取整方式应符合电信企业的资费方案。3.8.4批价处理
用户话单的批价应符合电信企业的资费方案,3.8.5跨不同费率时段计费
当一次通话跨不同费率时段时,计费处理系统对跨不同费率时段通话的批价应符合电信企业的资费方案。
3.8.6超短话单
本文件中资费方案是指电信企业根据市场情况和用户需求制定的电信业务资费方案,具体参见《关于电信业务资费实行市场调节价的通告》(工信部联通[20141182号)3
YD/T2980-2015
对长途语音业务,通话时长小于3s的话单为超短话单。计费处理系统对超短话单批价应符合主管部门的资费政策。
3.8.7分割话单批价
计费处理系统对分割话单的批价应正确无误。3.8.8计费数据存储
计费处理系统应能完整保存所有用户话单。应能提供有效的计费数据保存手段,并能提供查询接口和外部查询功能。计费处理系统应定期对计费信息等数据进行备份,用户话单原始数据在系统中保留期限至少为5个月。
3.8.9安全性管理
对计费处理系统的设定和修改,应有严格的操作权限和保障措施。3.9用户话单要求
用户话单至少应包括主叫号码、被叫号码、通话起始日期和时间、通话时长(或通话结束日期和时间)、通话费用等内容。
3.10计费差错率
3.10.1计费时长允许误差
当一个通话的计费时长不大于5.5h时,计费时长误差符合公式(1)则判定为时长合格:—2≤-x≤2s
式中:
x电信计费检测仪的实测通话时长,单位为s;J电信企业提供的局方话单中同一呼叫的通话时长,单位为s。3.10.2计费差错率要求
计费差错率一错误话单数/总话单数(1)
错误话单是指计费处理系统产生的多单、少单、重单,以及计费时长超差的话单、批价错误的话单等。错误话单包括上述多种原因的,只计算1次。计费差错率应不大于1×104。
计费时长超差话单为不满足3.10.1要求的话单。4检测方法
检测方法如图2所示,使用电信计费检测仪采集被测语音业务AS与S-CSCF、CCF之间的信令,经分析处理后产生仪表话单,通过比对仪表话单和局方话单得出计费检测结果。检测应覆盖本地语音业务和长途语音业务。S-CSCF
ISC接口
SIP信令
语音业务AS
Rf接口
DIAMETER
电信计费检测仪
图2检测方法示意
计费处理
局方话单
5测试要求
5.1测试范围
本文件的测试方法适用于基于IMS的固定网基本语音业务。5.2计费原始话单要求
YD/T2980-2015
要求电信企业提供检测时间段内经过被检语音业务AS的数据所对应的CCF话单,内容应符合3.7的要求。
5.3局方话单要求
要求电信企业提供测试时间段内经过被检语音业务AS的数据所对应的局方话单,应包括主叫号码、被叫号码、通话起始日期和时间、通话时长(或通话结束日期和时间)、呼转标志(可选)、通话类型(可选)、通话费用(可选)等内容。局方话单提取要求见附录B。5.4用户话单要求
要求电信企业提供检测时间段内经过被检语音业务AS的数据所对应的用户话单及拨测号码的用户话单,话单内容应符合3.9要求。5.5批价检查
批价检查方法为利用测试号码完成本地呼叫、长途呼叫等拨测工作,提取测试号码的用户话单,检查批价是否符合电信企业的资费方案。6检测仪表要求
6.1电信计费检测仪功能和要求
6.1.1数据采集功能
应能采集FE接口和GE接口等多种IP信令链路上的全部信令消息,并对每条信令消息加注时标。采集数据时,不能影响网络设备正常通信。6.1.2协议解码功能
应能对SIP、DIAMETER等协议进行解码。6.1.3话单合成功能
应能将同一个呼叫的信令消息提出,合成完整的呼叫详细记录,生成仪表话单。6.1.4话单过滤功能
应能按主叫号码、被叫号码、IP地址、通话时长范围等条件选取或滤除仪表话单。6.1.5话单比对功能
应能将局方话单和仪表话单进行比对,并对以下分项进行统计:a)局方话单相对仪表话单产生的多单、少单、重单的数目:b)计费时长合格和不合格的话单数目;c)长途呼叫中通话时长小于3s的呼叫记录数目。6.1.6分辨力要求
仪表话单的通话开始时间、结束时间和通话时长的分辨力应优于10ms。6.1.7采集能力和容量要求
应至少能同时采集4路以太网信令链路。5
YD/T2980-2015
可一次采集和存储不少于10万次的呼叫记录。可一次采集和存储不少于600万个信令消息。6.1.8负荷处理能力
电信计费检测仪在各采集端口速率总和为600Mbit/s时,丢包率应小于1×10~6。6.1.9时间要求
6.1.9.1当前时间设定功能
电信计费检测仪应能设定、修改当前时间。6.1.9.2时钟频率要求
电信计费检测仪的时钟频率准确度应优于1×10-7。6.1.10计费时长的最大允许误差电信计费检测仪测量时长的最大允许误差应满足公式(2):4=±(1×107×T+2.01X102)
式中:
4—电信计费检测仪测量时长的最大允许误差,单位为s:T
被测通话时长,单位为s,0测试所用仪表应计量检定或校准合格,并在有效期内使用。6.3仪表使用环境
环境温度:10°C~35℃。
相对湿度:<80%。
检测仪表交流电源电压:(220±11)V、(50±2.5)Hz7测试项
7.1时间检查
测试编号:1.1
参考:
项目:时间检查
分项目:语音业务AS的时间检查测试目的:
检查语音业务AS的时间与北京时间的偏差,应不大于±15s预置条件:
测试流程:
将语音业务AS的时间与北京时间进行比较测试说明:
1.对语音业务AS生成原始计费信息的模块的系统时间进行检查;2.检查时间偏差是否不大于±15s,并记录检查结果6
7.2计费差错率
测试编号:2.1
参考:
项目:计费差错率
分项目:计费差错率
测试目的:
计费差错率应满足≤1×10-4
测试配置:
测试流程:
ISC接口
SIP信令
语音业务AS
限f接口
DIAMETER
电信计费检测仪
计费处理
局方话单
YD/T2980-2015
1.如图所示,电信计费检测仪应以端口镜像、分路或者分光等方式接入到语音业务AS与S-CSCF、CCF之间的IP信令链路上:
2.电信计费检测仪实时采集呼叫的信令消息,采集到的有效话单数应不少于4万张或采集时间达到24h3.提取测试时间段内语音业务AS下所有呼叫对应的CCF话单、局方话单;4.将电信计费检测仪产生的仪表话单与局方话单进行比对:5.统计出重单、少单、计费时长超差、批价错误的话单总数,错误话单包括上述多种原因的,只计算1次;计费差错率
测试说明:
1,测试流程4中,仪表话单的通话时长应不大于5.5h;测试流程5中,计费差错率应满足≤1×10-4的要求7.3计费原始话单检查
测试编号:3.1
参考:
项目:计费原始话单检查
分项目:CCF话单
测试目的:
检查CCF话单的内容是否包含本文件3.7.1中所列的内容预置条件:
从CCF提取CCF话单
测试流程:
检查CCF话单的内容
测试说明:
CCF话单应包含本文件3.7.1中所列的内容YD/T2980-2015
7.4计费处理系统检查
测试编号:4.1
参考:
项目:计费处理系统检查
分项目:费率管理
测试目的:
计费处理系统费率应可修改,应能满足资费标准中规定的各种等级费率的设置,应有全费、减费、免费的功能
预置条件:
在计费处理系统检查
测试流程:
检查费率是否能被修改
检查是否能设置资费标准中规定的各种等级费率;检查是否有全费、减费、免费等设置的修改功能测试说明:
1.在测试流程1中,费率应能被修改:在测试流程2中,应能设置检测时资费标准中规定的各种等级费率:3.在测试流程3中,应具有全费、减费、免费修改功能测试编号:4.2
参考:
项目:计费处理系统检查
分项目:套餐批价检查
测试目的:
检查在一个账期内,根据电信企业套餐计费规则计算出的套餐用户总费用是否与电信企业对该用户本账期实际收费相同
预置条件:
测试流程:
1.电信企业提供套餐种类,检测机构随机从中选取部分套餐,电信企业提供这些套餐的资费说明;2.检测机构从每个套餐中随机抽取部分用户,电信企业将这些用户一个完整账期内的所有用户话单提供给检测机构:
3.检测机构根据电信企业套餐计费规则核算出每个用户的总费用,每个用户的总费用应与电信企业对该用户本账期实际收费相同
测试说明:
1.测试流程1中,检测机构应尽可能选取主流套餐:2.测试流程3中,根据电信企业套餐计费规则核算出的每个用户的总费用,应与运营企业对该用户本账期实际收费相同
