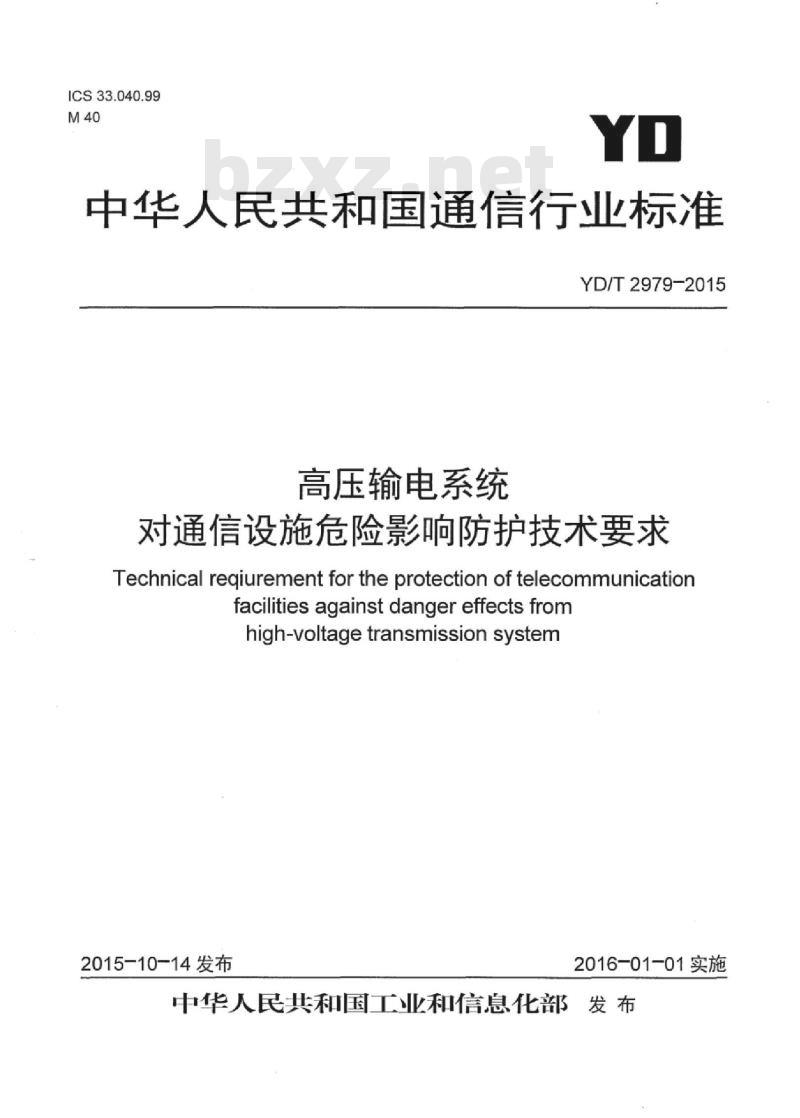

【YD通讯标准】 高压输电系统对通信设施危险影响防护技术要求

ICS33.040.99
中华人民共和国通信行业标准此内容来自标准下载网
YD/T2979-2015
高压输电系统
对通信设施危险影响防护技术要求Technical regiurement for the protection of telecommunicationfacilitiesagainstdangereffectsfromhigh-voltagetransmissionsystem2015-10-14发布
2016-01-01实施
中华人民共和国工业和信息化部发布前

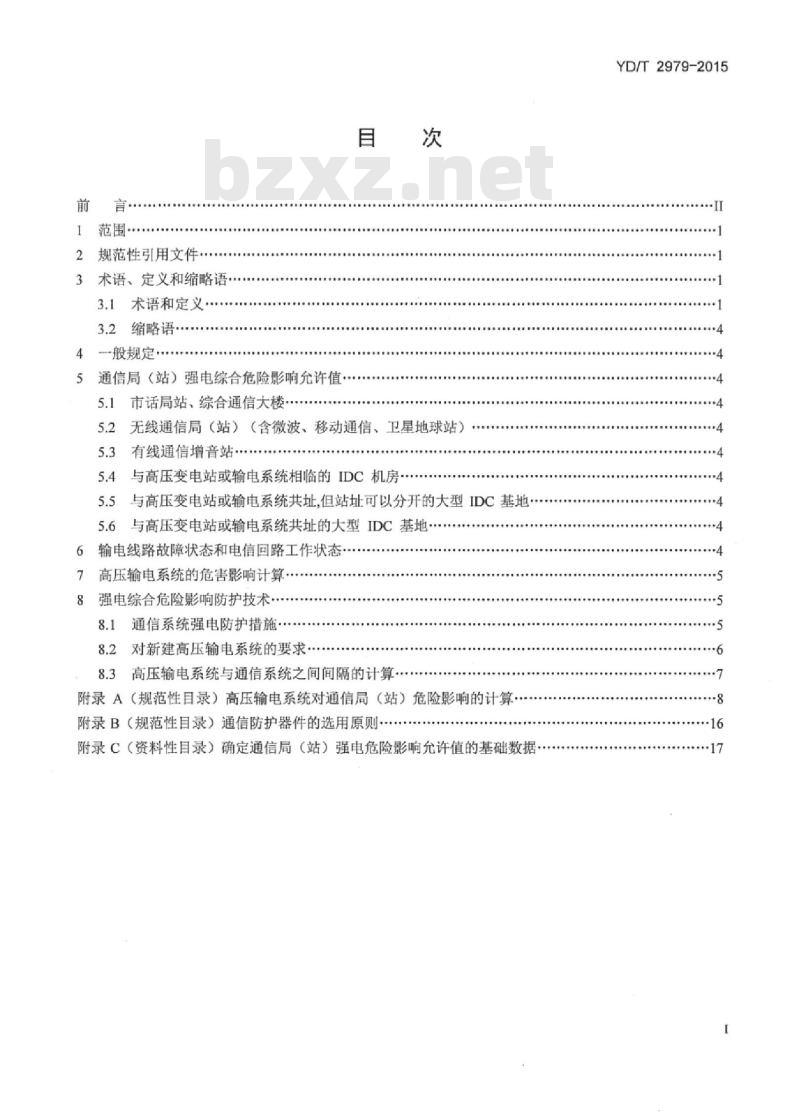

2规范性引用文件·
3术语、定义和缩略语·
3.1术语和定义：
3.2缩略语·
4般规定·
通信局（站）强电综合危险影响允许值·5
5.1市话局站、综合通信大楼
5.2无线通信局（站）（含微波、移动通信、卫星地球站）5.3有线通信增音站
5.4与高压变电站或输电系统相临的IDC机房-5.5与高压变电站或输电系统共址,但站址可以分开的大型IDC基地...5.6与高压变电站或输电系统共址的大型IDC基地：6输电线路故障状态和电信回路工作状态高压输电系统的危害影响计算·7
强电综合危险影响防护技术
8.1通信系统强电防护措施·
8.2对新建高压输电系统的要求·8.3高压输电系统与通信系统之间间隔的计算·附录A（规范性目录）高压输电系统对通信局（站）危险影响的计算，附录B（规范性目录）通信防护器件的选用原则·附录C（资料性目录）确定通信局（站）强电危险影响允许值的基础数据·YD/T2979-2015
YD/T2979-2015

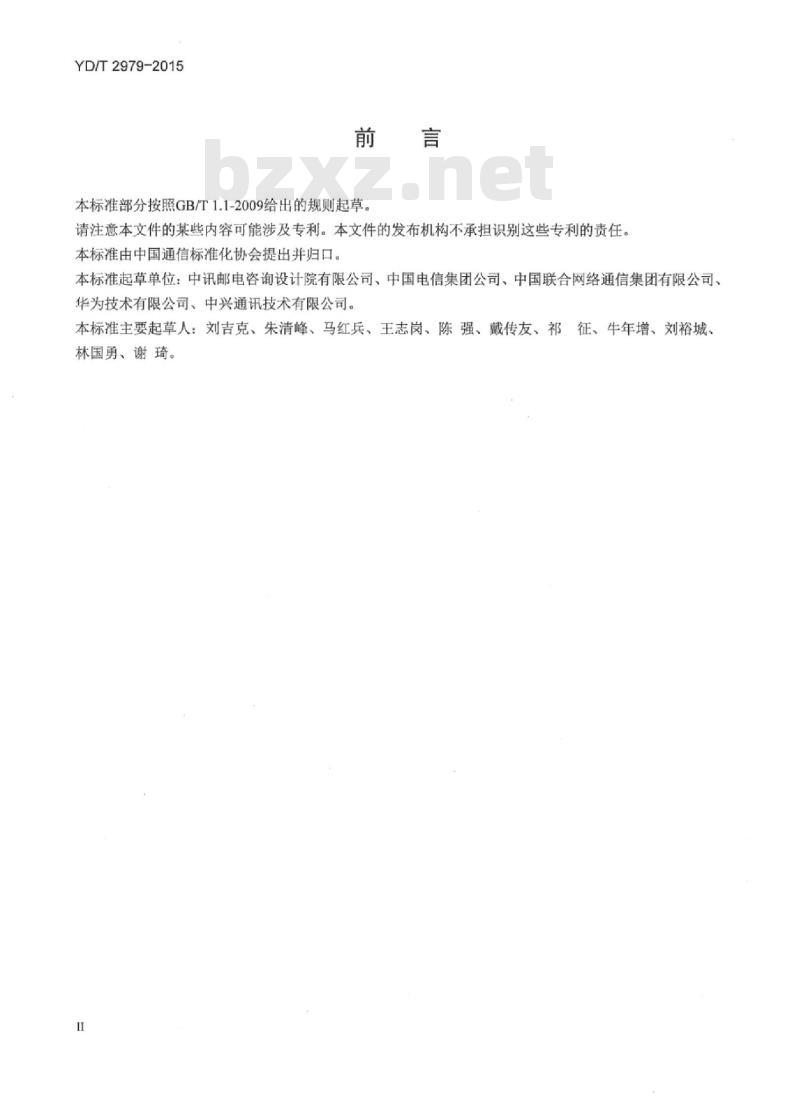

本标准部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国通信标准化协会提出并归口。本标准起草单位：中讯邮电咨询设计院有限公司、中国电信集团公司、中国联合网络通信集团有限公司、华为技术有限公司、中兴通讯技术有限公司。本标准主要起草人：刘吉克、朱清峰、马红兵、王志岗、陈强、戴传友、祁征、牛年增、刘裕城、林国勇、谢琦。
1范围
YD/T2979-2015
高压输电系统对通信设施危险影响防护技术要求本标准规定了输电线路故障状态和电信回路工作状态、通信局（站）强电综合危险影响允许值、危险影响计算，并规定了通信设施对高压输电系统危险影响的防护技术要求。本标准适用于高压110kV及以上中性点直接接地输电系统。本标准适用于各类通信局（站）强电防护。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB50689通信局（站）防雷与接地工程设计规范GB/T9043通信设备过电压保护用气体放电管通用技术条件GB/T10193电子设备用压敏电阻器第1部分：总规范YD/T741通信设备过电流保护用正温度系数（PTC）热敏电阻器技术要求3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。3.1.1
危险影响DangerEffect
电力线路在正常运行或事故状态下，由于感性、容性和阻性耦合的影响，对临近的电信线路和设备感应产生电压和电流，对电信线路维护人员、电信设备产生的影响。3.1.2
强电综合危险影响充许值SynthesizedTolerableLimitsofDangerEffectsFromHigh-Voltage强电对进局通信线的磁感应耦合影响及对通信局（站）地电位升阻性耦合影响的向量之和。3.1.3
地电流系数Current-GroundingCoefficient从故障短路点通过大地回路返回变电站接地中性点的电流大小，与通过接地系统和大地回路共同返回变电站变压器接地中性点的总短路电流大小的比值为地电流系数。3.1.4
分流系数Current-SharingCoefficient1减去地电流系数称为分流系数。3.1.5
瞬态共地TransientCo-Grounded1
YD/T2979-2015
将通信局（站）工作地、屏蔽地与其他避雷、保护等地分为两个独立的接地系统，两个接地系统之用瞬态接地保安器连在一起，雷击时两者合一，平常运行时两接地系统分开工作。3.1.6
高可靠输电线路HighTrustworthyPowerTransmissionLines中性点直接接地系统的输电线路。其故障率低，单相接地短路故障电流持续时间短，大多数情况小于0.2s，不超过0.5s。
中性点不直接接地系统NeutralPointnotDirectGroundedSystem变压器的中性点不接地或经消弧线圈、高阻抗接地的系统。3.1.8
中性点直接接地系统NeutralPointDirectGroundedSystem变压器的中性点直接或经低阻抗接地的系统。3.1.9
接近Adjacency
电信线路与输电线路的相对位置，使输电线路的电磁影响在电信线路上可能产生危险时称为接近。3.1.10
平行接近ParallelAdjacency
两线路接近的距离变化不超过其算术平均值的5%时，称为平行接近。3.1.11
斜接近ObliqueAdjacency
两线路接近的距离变化超过其算术平均值的5%，且两线路接近距离呈线性增加或减少时（输电线路、电信线路均无转折点）称为斜接近。3.1.12
接近距离AdjacentDistance
在电信线中心线上任意一点引伸到输电线中心线，并与输电线路方向垂直的距离，用a表示，如图1所示。
a）输电线路与电信线路地面等高b)
b）输电线路与电信线路地面不等高图1输电线路与电信线路地面接近距离示意2
等值距离EquivalentDistance
YD/T2979-2015
斜接近段两端距离的比值为1/3≤(a/az2）≤3时，可用等值距离α来计算。a=Vala2，如图2所示。Lp
送电线路
口909
电信线路
图2接近段长度示意
接近段长度LengthofAdjacentSect电信线路接近段在输电线路上的投影长度，用符号Lp表示，如图2所示。3.1.15
交叉跨越CrossOver
输电线路从电信线路的一侧跨越至另一侧。3.1.16
地电流影响GroundCurrentEffect流过电力设备接地装置的短路电流，在流入与流出大地的区域与远方大地之间产生电位差，使大地电位升高，通过大地电阻耦合对电信局（站）接地装置、地下电缆产生的影响。3.1.17
磁感应纵电动势MagneticInductionEndlongElectromotance输电线路和大地中的电流在电信线路上任意一点所感应的对地电位。3.1.18
电感应人体电流Electro-lnductionBodyCurrent当人体触及位于输电线路高压电场内对地绝缘的电信线路时，由电感应引起的流经人体的电流，3.1.19
感性耦合影响InductiveCouplingEffect由输电线路和大地中的电流通过电感耦合对电信线路产生的影响。3.1.20
阻性耦合影响ResistiveCouplingEffect流经输电线路杆塔接地装置的短路电流，在流入、流出大地的区域与远方大地之间产生电位差，使大地电位升高，通过大地电阻耦合对通信局（站）接地装置、埋地电缆、埋地光缆产生的影响。3.1.21
光电隔离器Opto-Electriclsolator用光纤将光电分开并绝缘的器件称为光电隔离器。YD/T2979-2015
3.2缩略语
下列缩略语适用于本文件。
4一般规定
InternetData Center
Main Earth-Terminal
Surge Protective Devices
互联网数据中心
总接地汇流排
浪涌保护器
4.1通信局（站）的强电综合危险影响允许值是在通信局（站）采用联合接地、高压变电站接地故障切断时间为高可靠快速切断，和对两站的出入缆线及管线的走向进行合理规划的基础上制定的。4.2本标准中通信局（站）的接地方式应按照GB50689-2011执行。确因距离去耦困难的通信局（站），可采用瞬态共地的接地方式。
5通信局（站）强电综合危险影响允许值5.1市话局站、综合通信大楼
已建市话局站、综合通信大楼强电综合危险影响允许值为650V/0.5s。5.2无线通信局（站）（含微波、移动通信、卫星地球站）5.2.1有出入缆线（不含光缆）的无线通信局（站）强电综合危险影响允许值为1000V/0.35s。5.2.2无出入缆线的无线通信站，在地网采取均压等电位后，引入电源采取保护措施后，可不考虑强电综合危险影响。
5.3有线通信增音站
光缆无人中继站的强电综合危险影响为2000V/0.35s。5.4与高压变电站或输电系统相临的IDC机房综合危险影响允许值为1000V，高压变电站电力系统发生接地故障的切断时间确保在350ms以内。5.5与高压变电站或输电系统共址，但站址可以分开的大型IDC基地其综合危险影响允许值可以达到1500V；高压变电站电力系统发生接地故障的切断时间应确保在200ms以内。
5.6与高压变电站或输电系统共址的大型IDC基地综合危险影响允许值为2000V：高压变电站电力系统发生接地故障的切断时间应确保在100ms以内。6输电线路故障状态和电信回路工作状态6.1输电线路对邻近电信线路可能产生危险影响的故障状态，应考虑三相对称中性点直接接地系统的输电线路发生单相接地短路情况。6.2输电线路对邻近电信线路进行危险影响计算时，宜根据电信线路工作状态，选择下列方式：a）电信回路一端是低阻抗接地，另一端是高阻抗接地（开路）。b）电信回路两终端经低阻抗接地。c）电信回路两终端的导线与大地间都是高阻抗(开路）。4
7高压输电系统的危险影响计算
YD/T2979-2015
7.1高压输电线路对电信线路的磁危险影响，在中性点直接接地系统中，应按输电线路发生单相接地短路故障计算。
7.2高压输电线路对地下电信电缆线路应考虑地电流影响，并应按中性点直接接地的输电线路发生单相接地短路故障时，流入或流出电力设备接地装置的短路电流计算。7.3高压输电线路对地下电信电缆线路同时产生磁感应和地电流两种影响时，应按两者平方和的平方根计算合成影响。
7.4计算高压输电线路对邻近电信线路感应产生的磁危害影响，应考虑1015年电力系统发展的规划容量。
7.5高压输电线路对电信线路的危险影响按照附录A高压输电系统对通信局（站）危险影响的计算。8强电综合危险影响防护技术
8.1通信系统强电防护措施
8.1.1当输电线路对电信线路产生危险影响时，应采取防护措施以保证人身、设备的安全。防护措施应根据输电线路和电信线路的等级、安全和质量进行技术经济比较来确定。8.1.2在电信线路方面可选用下列防护措施：a）采用无金属光缆；
b）采用无线中继线路：
c）改明线为电缆或光缆：
d）增设屏蔽线；
e）采用屏蔽电缆或高屏蔽电缆以及提高电缆屏蔽效应的措施：f）光缆线路接头处，金属构件不作电气连通，缩短光缆线路金属构件长度：g）输电线路杆塔接地装置附近，电缆、光缆金属构件避免接地；h）在输电线路接地装置与理地电缆、理地光缆间增设消弧线：i）在接近输电线路地段进行施工或检修时，电缆、光缆的金属构件应临时接地；j）在明线上加装放电器等保安设备：k）电缆上加装电缆保安器；
1）改迁电信线路路径。
在新建通信局（站）时，应对通信线和高压输电线的走向统筹考虑，通信线与高压输电线的间8.1.3
隔距离宜不小于30m。
8.1.4新建通信局（站），应在出入局站的各类上、下金属管道与相应主管道相连接的接入管道接头端点加入长度大于1m绝缘段。
理地通信电缆，应在与电力电缆交义点采取绝缘措施。程控交换局站附近的交接箱中应加装保安器。分线盒应加装保安单元，以及采用有保安单元的用户终端，并将分线盒或用户终端接地。对出入局线对较少的通信局（站）宜在音频电缆或中继线上加装光电隔离器或中和变压器。5
YD/T2979-2015
应在通信回路终端上插入隔离变压器。隔离变压器分音频和高频：a）音频隔离变压器应用于架空明线：b）高频隔离变压器应用于同轴电缆或对称电缆，8.1.10应在远程供电的回路中加入防护滤波器。8.1.11应降低通信局（站）接地网的接地电阻。8.1.12为了避免地电位升对通信电缆产生危险影响，宜增大通信电缆与电力接地系统间的距离。如果当地的条件不允许保持足够的距离，应对电缆进行绝缘处理，例如将电缆放在绝缘塑料管中，当地电位值特别高，或地电位升高区域相当大时，宜采用光缆或无线通信代替金属电缆。8.1.13应采用耐压大于1000V的全塑电缆作为用户电缆和局用电缆。8.1.14应采用光缆作为局间中继线。8.1.15对通信局（站）接地网与高压输电系统接地网采取距离去耦困难的地区，通信局（站）可采取瞬态共地的接地方式。通信局（站）接地采用建筑物防雷接地与工作地分开设立，通信设备工作地，保护地采取远离高压变电站一侧，防雷地网与工作地网之间宜选用工作电压大手1000V的保安器相连。每层通信机房接地宜采用均压网，并预留通信设备的工作地、保护地的分汇集排，以保证通信设备和工作人员的安全。
8.2对新建高压输电系统的要求
8.2.1在输电线路方面：
a）输电线路与电信线路保持合理的间距和交叉角。b）采用良导体地线。
c）增设屏蔽线
d）限制单相接地短路电流(如尽可能减少变压器中性点接地总数等)。e）缩短接地故障时间。
f）降低杆塔接地装置的接地电阻。g）杆塔接地装置远离埋地电缆、埋地光缆方向敷设。8.2.2高压输电线路与通信线路的距离要求如下：a）输电线路跨越弱电线路（不包括光缆和埋地电缆）时，其交叉角应符合表1的要求。表1输电线路与弱电线路的交叉角弱电线路等级
交叉角（”）
注：弱电线路等级如下说明：
不限制
一级：首都与各省（市）、自治区所在地及其相互间联系的主要线路：首都至客董要工矿城市，海港的线路以及由首都通达国外的国际线路：由电信部门指定的其他国际线路和国防线路·二级：各省（市）、自治区所在地与各地（市）、县及其相互间的通信线路：相邻两省（自治区）各地（市）、县相互间的通信线路：一般市内电话线路。·三级：县至区、乡的县内线路和两对以下的城郊线路。b）输电线路与弱电线路交叉或接近，应符合表2的要求。6
