【SN商检标准】 进出口蜡烛燃烧过程中生成炭黑的测定方法

中华人民共和国出入境检验检疫行业标准SN/T3839—2014
进出口蜡烛燃烧过程中生成炭黑的测定方法
Determination method of generaled sooting during burning by candles forimport and export
2014-01-13发布
中华人民共和国
国家质量监督检验检疫总局
2014-08-01实施

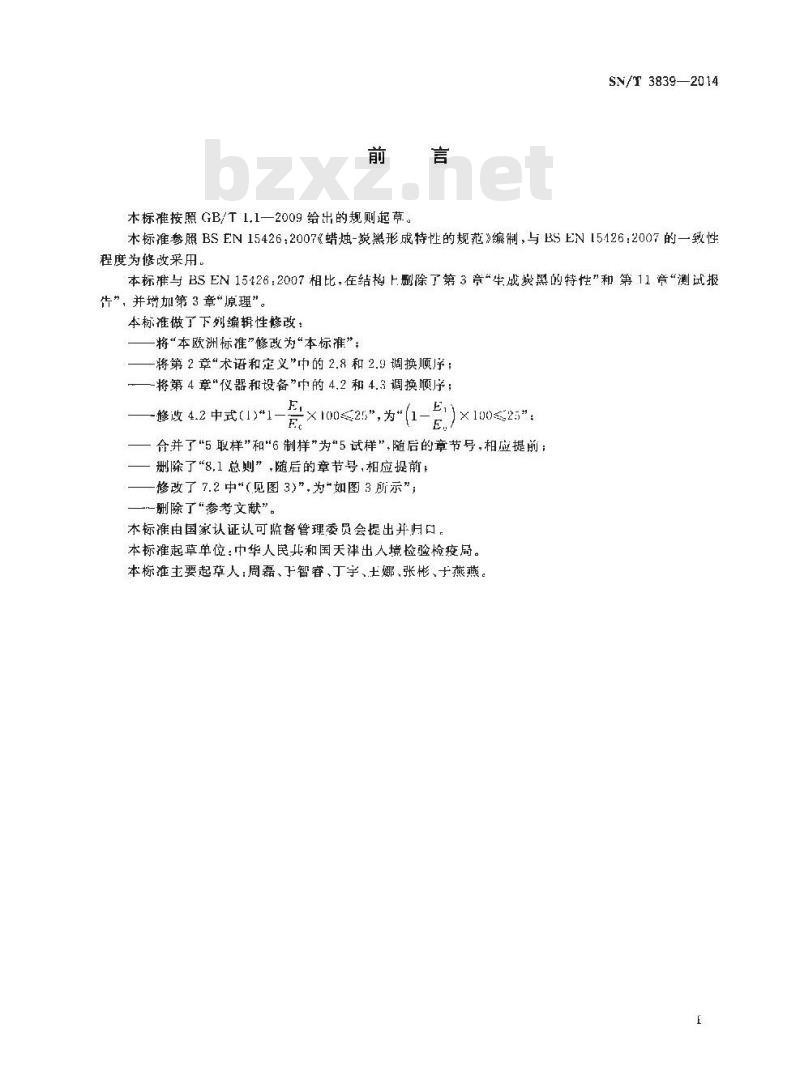

本标谁按照GB/T1,1一2009给出的规则起节。SN/T3839—2014
木标准参照BSEN15426：2007《蜡烛-炭黑形成特性的规范》编制，与BSEN15426：2007的一致性程度为修改采用。
本标推与BSEN15426:2007相比，在结构上删除了第3章“牛成炭黑的特性”和第11旁“测试报牛”，并增加第3章\原理”。
本标推做了下列编辑性修改：
将“本欧洲标准\修改为“本标准”；-将第2章“术语和定义”中的2.8和2.9调换顺序；—将第 4章\仪器和设备”中的 4,2 和4.3调换顺序;—修改 4.2 中式(1)\1-
X10025\,为\[1-
X 10025*:
合并了“5取样”和“6制样”为\5试样”,随后的章节号，相应提前；删除了“8,1总则”，随后的章节号，相应提前；修改了7.2中”（见图3）”，为\如图3所示”；\-删除了“参考文献”。
本标准由国家认证认可监督誉理委员会提出并归口，本标推起草单位：中华人民共和国天津出人境检验检疫局。本标滩主要起草人：周、下智睿、丁宇、土娜，张彬、卡燕燕1范围
进出口蜡烛燃烧过程中生成炭黑的测定方法
本标准规定了蜡烛燃烧过程中生成炭黑的测定方法。SN/T3839—2014
本标准适用于室内使用的直径100mm以下的单芯蜡烛，在燃烧过程中生成的炭黑量的测定。2术语和定义
下列术语和定义适用于本文件。2.1
基质basematerial
蜡烛燃烧用的燃料源。
蜡烛candle
室温下（20℃~27℃）含有—
个或多个
固态、半固态燃料
注1：也可含有添加剂，用于着色、添香、稳定，或用于改善燃烧注2：包括附着或包含在蜡烛内的装饰物2.3
containercandle
蜡烛容器
用于蜡烛燃烧的容器。
测试期
measuring period
收集蜡烛燃烧生成炭黑的时间
熔融燃料池moltenfuelpool
当蜡烛燃烧时，呈液态的蜡烛燃料池，也是石蜡的一部分2.6
炭黑soot
当材料不完全燃烧时，在空气中产生的富含固态颗粒的炭灰。2.7
炭黑指数sootindex
用于评估蜡烛炭黑生成特性的指数。2.8
稳定期stabilizingperiod
没有收集炭黑的蜡烛燃烧时间。2.9
炭黑测试周期soottestcycle
在稳定期、测试期（含暂停)内蜡烛燃烧的总时长。SN/T 3839—2014

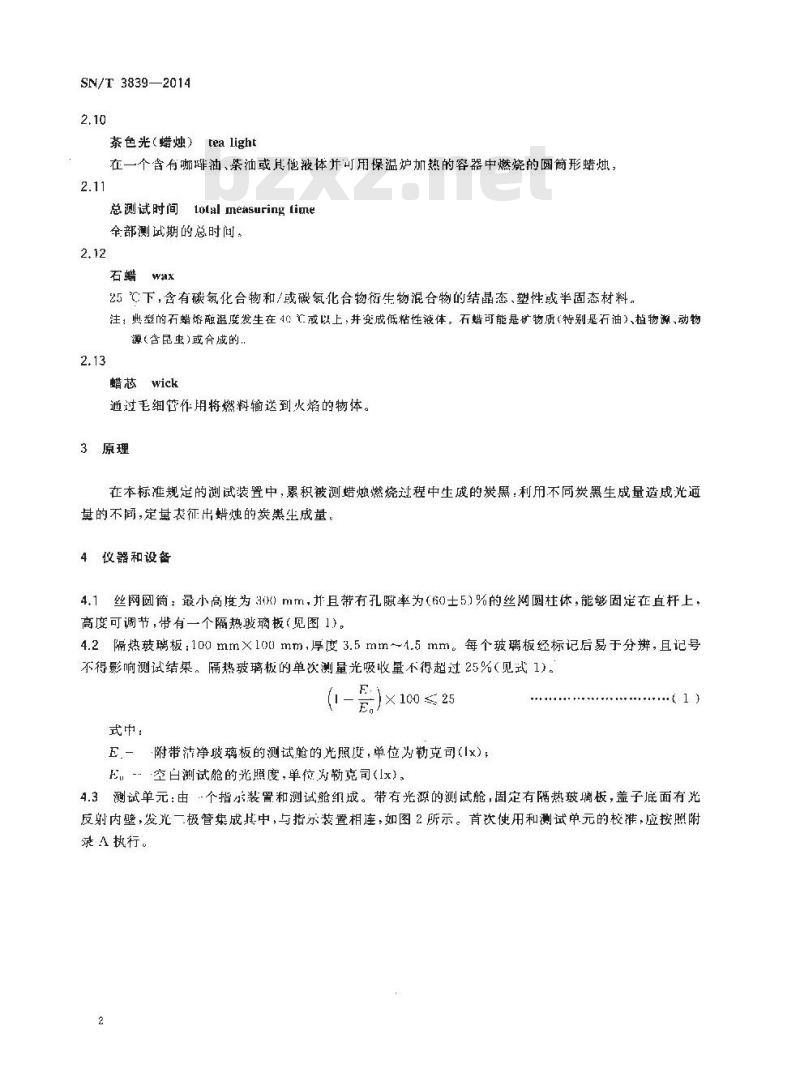

2.10
茶色光（蜡烛）tea light
在一个含有咖啡油、案油或其他波体并可用保温炉加热的容器中燃烧的圆筒形蜡烛，2.11
total measuring lime
总测试时间
全部测试期的总时间。
2.12
wax
25℃下，含有碳氛化合物和/或磁氢化合物衍生物混合物的结晶态、塑性或半固态材料。注：典型的石蜡熔融温度发生在4℃或以上，并变成低粘性被体，石蜡可能是矿物质（特别是石油）、植物源，动物源(含昆虫)或合成的，
2.13
wick
通过毛细管作用将燃料输送到火焰的物体。3原理
在本标推规定的试装置中，累积被测蜡烟燃烧过程中生成的炭黑：利用不同炭黑生成量造成光通量的不间，定表征出蜡烛的炭黑生成量。4仪器和设备
4.1丝网圆筒：最小高度为30)mm,并且带有孔隙率为（60士5)%的丝网圆柱体，能够固定在直杆上：高度可调节，带有一个隔热璃板（见图1)。4.2隔热玻璃板:10l mm×100mm,厚度 3.5 mm～1.5 mm。每个玻璃板经标记后易于分辨,且记号不得影响测试结果。隔热玻璃极的单饮测量光吸收量不得超过25%（见式1)，-E
×100≤25
E一附带净陂璃板的测试舱的光照度，单位为勒克司(Ix)；E，-空白測试舱的光照度，单位为勒克司(Ix)tl
4.3测试单元：由个指示装胃和测试舱组成。带有光源的测试舱，固定有隔热玻璃板，盖子底面有光反射内壁，发光一极管集成其中，与指示装置相连：如图2所示。首饮使用和测试单元的校准，应按照附录A执行。

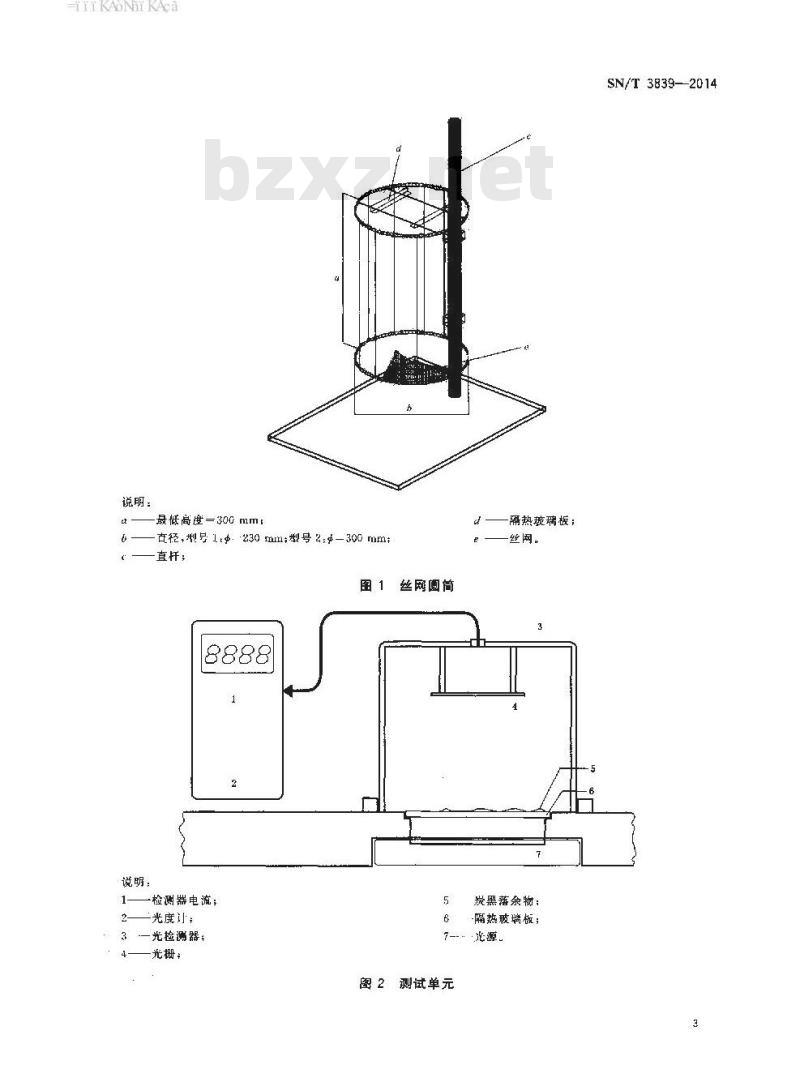

ikAoNiKAca
说明：
最低高度=30gmml
古径，型号1*：230mm型号2：$-300mm直杆；
图 1 丝网阅筒
8888
说明：
-检测器电流；
光度计：
.一光检测器；
光栅：
隔热玻璃板；
丝网。
炭黑落余物：
-隔热玻板；
--·北源
阁2测试单元
SN/T 3839--2014
-TTKAONTKAca
SN/T3839—2014
4.4秒表。
4.5台秤，精确度0.1g。
4.6直尺。
4.7标准脂溶性清洁剂。
4.8不含纸的绒布。
4.9剪子。
4.10
蜡烛固定装置。
4.11
4.12
高度调节用直杆。
玻璃平板，最大直径70mm，用于茶色光蜡烛。5试样
取代表性样品3个，去除外部包裹物和标签材料，根据制造商的说明书准备样品·如修剪灯芯。在初始温度（205）℃下，测量样品的直径和质量6通用测试条件
燃烧测试的室温应为（20土5）℃，房间应自然道风.如果在测试过程中温度超过了此范围，应在测试报告上，记录下最高和最低温度。注：自然通风是指测试样品能够在没有明显的火焰抗动下燃烧。如果火焰发生闪烁，可用参考蜡烛校验，如直径22mm的石蜡蜡烛。如果石蜡蜡烛也发生闪烁，则是气测试蜡烛的设计或质量造成的：7测试方法
7.1测试准备
将丝网圆筒（4.1)放在水平面上，选择简应按照表1选择。
充选成的。如果石蜡蜡烛不发生闪烁，则说明是由于个隔热玻离板（4.2），并将样品竖立人丝网圆筒内。丝网圆表1丝网圆筒装置的选择
样品类型
茶色光样品
样品，直径≤70mm
样品，70mm<直径%100mm
7.2燃烧测试
丝网圆筒，直径：（230±10）mm丝网圆筒，直径：（230±10）mm丝网圆筒，直径：（300±10）mm7.2.1将样品竖直放置在隔热玻璃板（4.2）正下方，且在丝网圆筒（4.1）中心处。调整样品和隔热玻璃板间的距离（a），最小为180mm，如果距离超过240mm，相应的调整距离。样品底部距离丝网圆简底部应至少保留50mm的间距（b），如果小于这个距离，应将样品放在更高位置的平板上。该平板的直径不得超过丝网圆筒直径的1/3，如图3所示。对于不能自身竖直放置的样品，可以放置在适当不影响样品燃烧性的烛架上。漂浮蜡烛，放置在装满水的合适的器血中。4
-TTKAONIKAca
SN/T3839—2014
7.2.2调节烛芯，点燃样品。按照表2，选择样品的测试周期。测试结束时，移走丝网圆简和隔热玻璃板，熄灭蜡烛。记录稳定期、测试期和暂停的起止时间。在稳定期后，进行的测试周期，不应在蜡烛熄灭时进行。
说明：
180mm~240mm;
最小50mm：
图3测试装置图
7.2.3对于茶色光蜡烛测定步骤相同，样品不同在于需放置在最大直径为70mm的玻璃平板（4.12）上，以确保杯子/容器边缘和玻璃平板间的距离为（505）mm表2炭黑测试周期
蜡灿类型
质量40g以
茶光/容器样www.bzxz.net
稳定期1
(5±1)min
品净重40g以
（5±1)min
重量408以
上且直径小于
70mm的
重量40名以
上且直径为
70mm及以
测试期1
定期2
测试期2
连续性燃烧，直至剩余高度达到（10士2)mm为止连续燃烧直至自熄灭
（240±5）min，或
者如果剩余燃烧时
间小于240min，
（5±1)mink240±5)min>60min（5=1)min则连续燃烧直至剩
余高度达到（10土
5)mm
(5±1)mink240±5）min2>60min（5±1）min(240±5）min暂停
稳定期3
测试期3
>60min(5±1)min（240±5)min
-iKAoNiKAca
SN/T 3839—2014
8炭黑的测定
设备校准
依照A,2进行校准。
8.2样品的测定
连带着光源的固定架，将熏黑的隔热玻璃面向上放置，然后盖上盖子，逃行测量，并记录结果，必要时可调节测量范围，以便测定熏黑的隔热玻璃板的照度(E：)。8.3空白试验
用清洁剂(1.7)清洗隔热玻璃,浸湿并用不含纸的外科纱布(1.8)擦十隔热玻璃板。将洁净的隔热玻璃板放置在光源上方，盖上盖子。测定清清隔热玻璃板的照度（E：），并记录结果。9结果计算
9.1炭黑指数
按照式(2)计算炭黑指数(S）。
100
式中：
Si—炭黑指数;
E：熏黑隔热玻璃的照度,单位为勒克司(Ix)E.——清洁隔热玻璃的照度,单位为勒克司(Ix)，9.2 每小时平均炭黑指数
按照式(3)计算每小时的平均炭黑指数(Si,)。Sih Si
式中：
Si，一每小时平均炭黑指数,单位为每小时(h 1);Si\炭黑指数；
一总测试时间，单位为小时(h)，tm
.....
..(2)
iiKAoNiiKAca
A,1剩试单元的首次使用
附录A
（规范性附录）
测试单元
SN/T 3839—2014
A,1.1将指示装置和光源连接到合适的电源上，并打开。在打开开关至少30min内，应保证光源不直接照射到项部，并保持稳定的光密度。在达到稳定值前不应开始测试。4,1.2设置措示装置在20 000Ix的测量范围。根据需要，可调节到下-·个更低的测量范围值，A,1.3在首次使用前，测量不装玻璃板的照度（E），并记录结果：新仪器的这个值不得小十15)1x。A.2校准测试单元
A.2.1在当天首次测试前，应按照下述步骤检查测试单元。在打元开关至少30min内，应保证光源不接照射到项部，并保持意疑的光密度，在达到定值前，不虚开始测试。4,2.2检查不用吸璃板测定的照度值（E。）。此照度至少应为7501x,否则更换光源。A.2.3通过对比玻璃板的照度值（E，）和带有校准盘的玻璃板的照度值（E，），来检查测试单元内表面的吸收值。该值A,(见式A.1)不得偏离新的测试单元的A，值的10%。E
A.=F.
式中；
测试单元内表面的吸收值；
一清洁玻璃板加上校推盘的照度，单位为勒克司（1x）；一清洁玻璃板的照度，单位为勒克司(1x）。.(A.1)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
