【SN商检标准】 玩具材料中邻苯二甲酸二异丁酯的测定GC-MS法

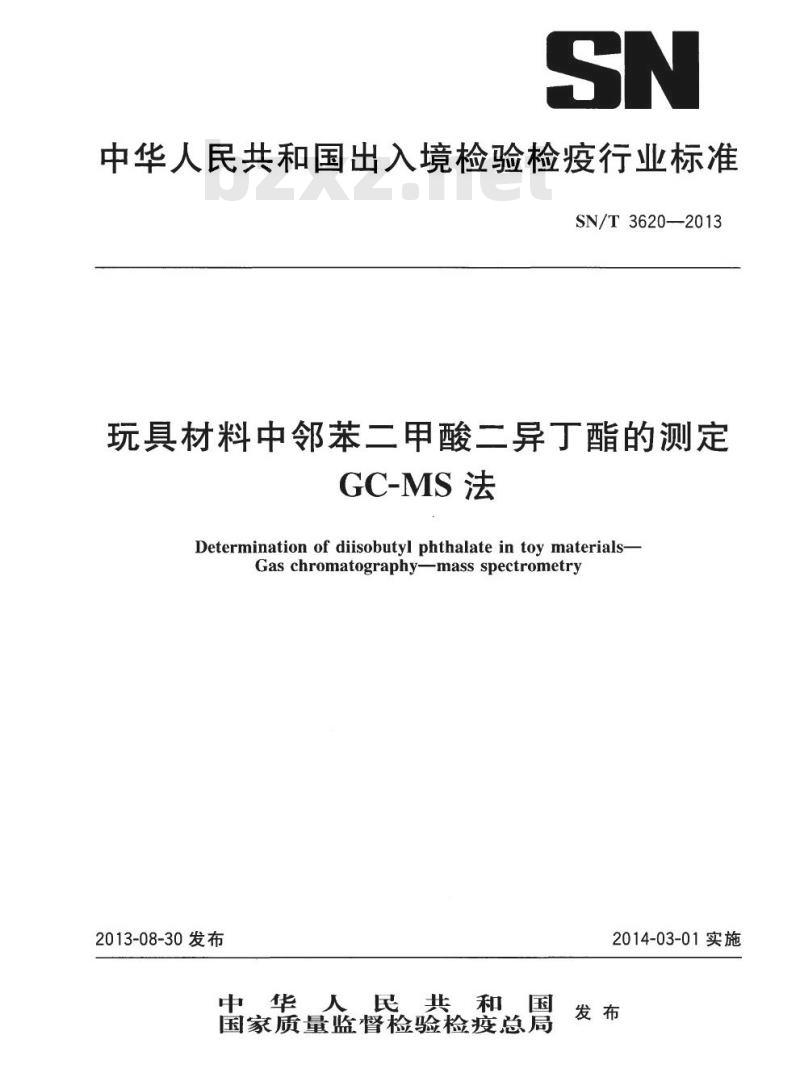

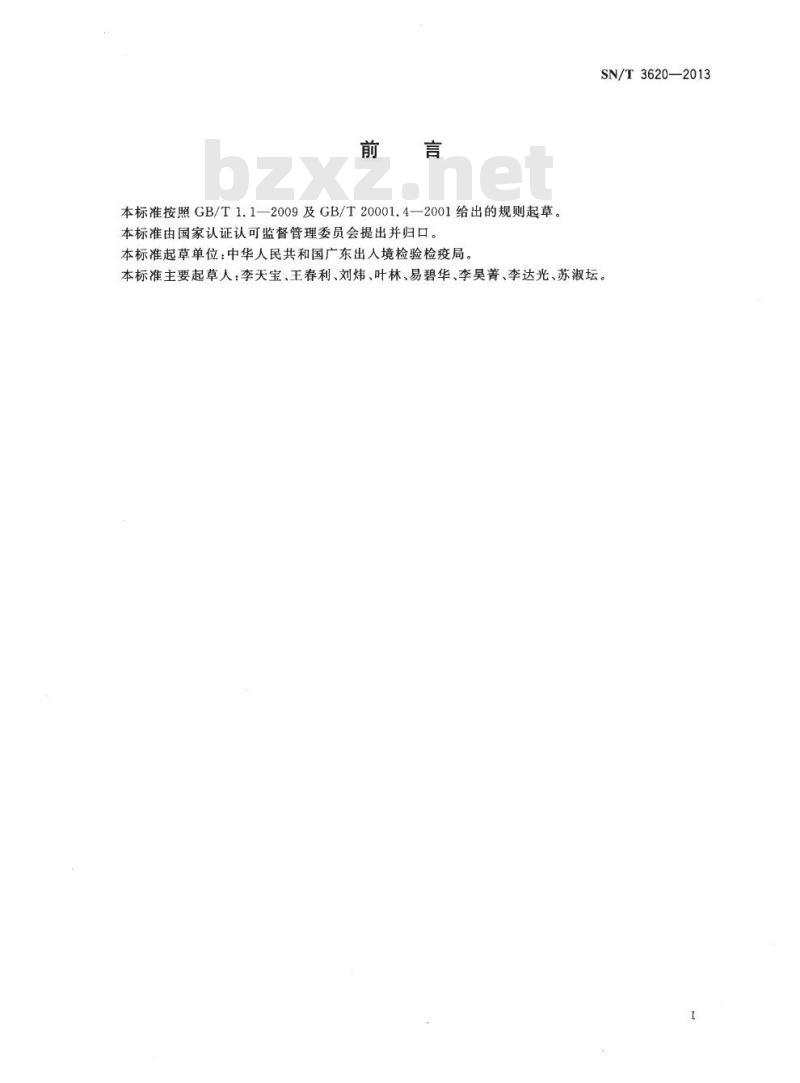

中华人民共和国出入境检验检疫行业标准 SN/T 3620—2013 玩具材料中邻苯二甲酸二异丁酯的测定 GC-MS 法 Determination of diisobutyl phthalate in toy materials—Gas chromatography–mass spectrometry 2013-08-30 发布 2014-03-01 实施 前言 本标准按照 GB/T 1.1—2009 及 GB/T 20001.4—2001 给出的规则起草。本标准由国家认证认可监督管理委员会提出并归口。 本标准起草单位：中华人民共和国广东出入境检验检疫局。 本标准主要起草人：李天宝、王春利、刘炜、叶林、易碧华、李昊菁、李达光、苏淑坛。 1 范围 本标准规定了玩具材料中邻苯二甲酸二异丁酯的气相色谱-质谱测定方法。本标准适用于塑料玩具中邻苯二甲酸二异丁酯的测定。 2 方法提要 样品采用二氯甲烷作为提取溶剂，经超声波提取、净化后，用气相色谱-质谱联用仪（GC-MS）进行测定，采用全扫描模式（SCAN）进行定性分析，选择离子模式（SIM）进行定量分析。 3 试剂和材料 除非另有说明，所用试剂均为分析纯。 3.1 二氯甲烷。 3.2 邻苯二甲酸二异丁酯（DIBP）标准品（CAS号：84-69-5）：纯度≥98%。 3.3 邻苯二甲酸二异丁酯（DIBP）标准储备溶液：准确称取邻苯二甲酸二异丁酯（DIBP）标准品（3.2）50.0 mg（精确至 0.1 mg），置于 50 mL 容量瓶中，用二氯甲烷（3.1）稀释至刻度，混匀。配制成浓度为 1000 mg/L 的标准储备溶液。 3.4 邻苯二甲酸二异丁酯（DIBP）标准工作溶液：移取邻苯二甲酸二异丁酯标准储备液（3.3）适量体积，用二氯甲烷（3.1）稀释，配制成 50 mg/L、100 mg/L、200 mg/L、500 mg/L、1000 mg/L 的标准工作溶液。 4 仪器、设备及器具 4.1 气相色谱-质谱联用仪：带 EI 源。 4.2 超声波提取器。 4.3 分析天平，感量 0.1 mg。 4.4 硅胶固相萃取柱：500 mg, 6 mL，或相当。 4.5 0.45 μm 有机滤膜。 5 样品制备 取约 10 g 待测样品，制成 0.2 cm × 0.2 cm 以下的小块，混匀。 6 分析步骤 6.1 提取 称取 1 g 样品（精确至 0.001 g），放入 100 mL 具塞锥形瓶中，加入 30 mL 二氯甲烷（3.1），于超声波提取器中提取 30 min。提取液过滤，用 10 mL 二氯甲烷冲洗残渣 2 次，合并滤液。滤液用旋转蒸发仪于 40 ℃ 水浴旋转蒸发浓缩至约 10 mL。 6.2 净化 硅胶固相萃取柱（4.4）用 3 mL 二氯甲烷活化，将待净化液全部转移至固相萃取柱中，再用 3×3 mL 二氯甲烷洗脱，收集洗脱液，用二氯甲烷定容至 25 mL，过 0.45 μm 有机滤膜，滤液供 GC-MS 测定。 6.3 测定 6.3.1 气相色谱-质谱条件 由于测试结果取决于所使用仪器，因此不可能给出气相色谱-质谱分析的通用参数。设定的参数应保证色谱测定时被测组分与其他组分能够得到有效的分离，下列给出的参数被证明是可行的： a) 色谱柱：DB-5MS 毛细管柱 30 m × 0.25 mm × 0.25 μm，或相当者； b) 色谱柱温度：30 ℃/min 升至 180 ℃；80 ℃ (1 min)；15 ℃/min；+280 ℃ (8 min)； c) 进样口温度：280 ℃； d) 色谱-质谱接口温度：280 ℃； e) 离子源温度：230 ℃； f) 载气：氢气，纯度 ≥ 99.999%，流速 1.0 mL/min； g) 进样量：1 μL； h) 进样方式：分流进样，分流比 20； i) 电离方式：EI； j) 质量扫描范围：45 amu - 550 amu； k) 电离能量：70 eV； l) 扫描方式：定性分析为全扫描模式（SCAN），定量分析为选择离子模式（SIM）； m) 溶剂延迟：4 min。 6.3.2 定性分析 在相同实验条件下，试样中待测物质的保留时间与标准溶液中对应的保留时间偏差在 ±2.5% 之内；且试样谱图中定性离子（m/z 149, m/z 223, m/z 167, m/z 205）的相对丰度（100:10:3:4）与浓度接近的标准溶液谱图中对应的定性离子的相对丰度进行比较，偏差不超过表 1 规定的范围，则可判定为试样中存在邻苯二甲酸二异丁酯。 表 1 定性确证时相对离子丰度的最大允许偏差 相对离子丰度 | 允许的相对偏差 --------------------------- > 50 | ±20% 20 ~ 50 | ±25% 10 ~ 20 | ±30% 10 | ±50% 6.3.3 定量分析 在上述 GC-MS 工作条件下...
