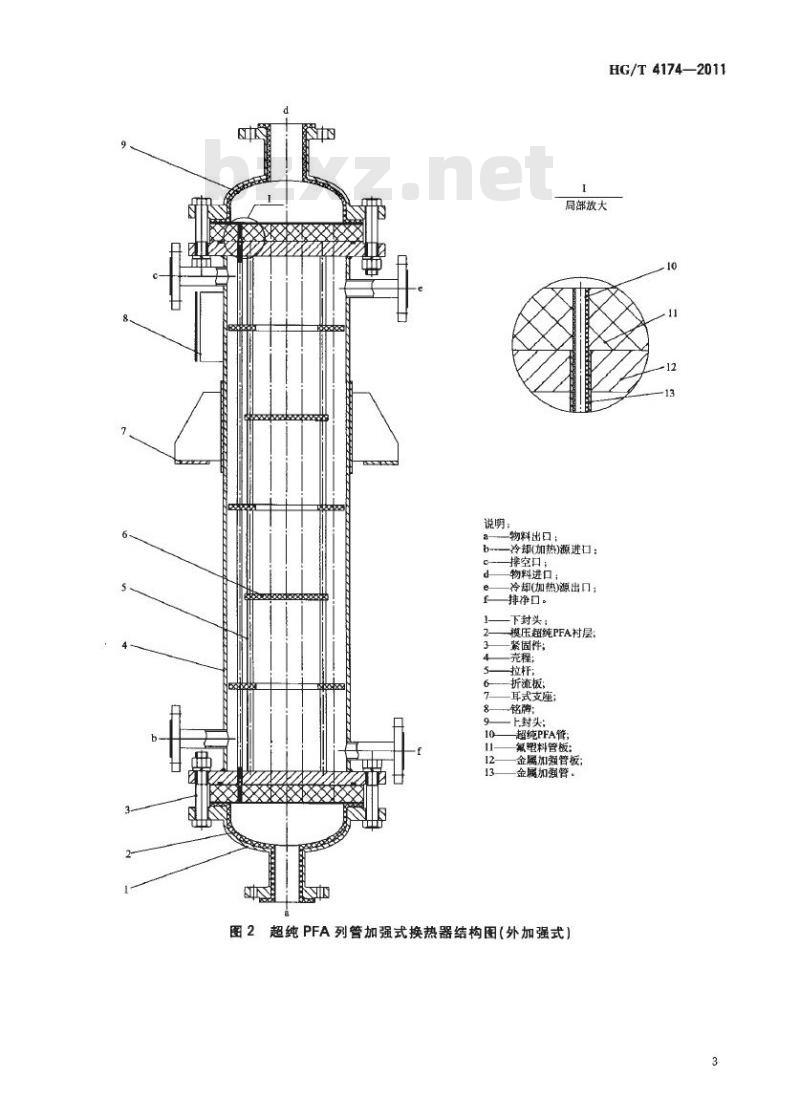

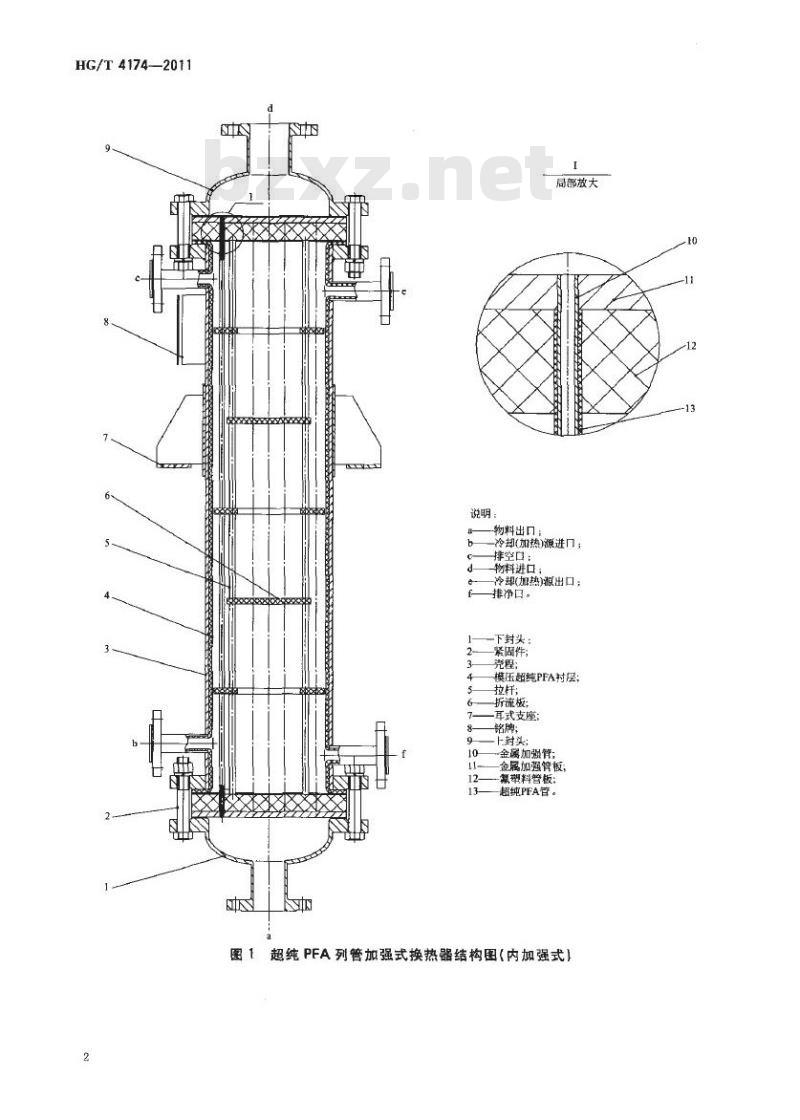

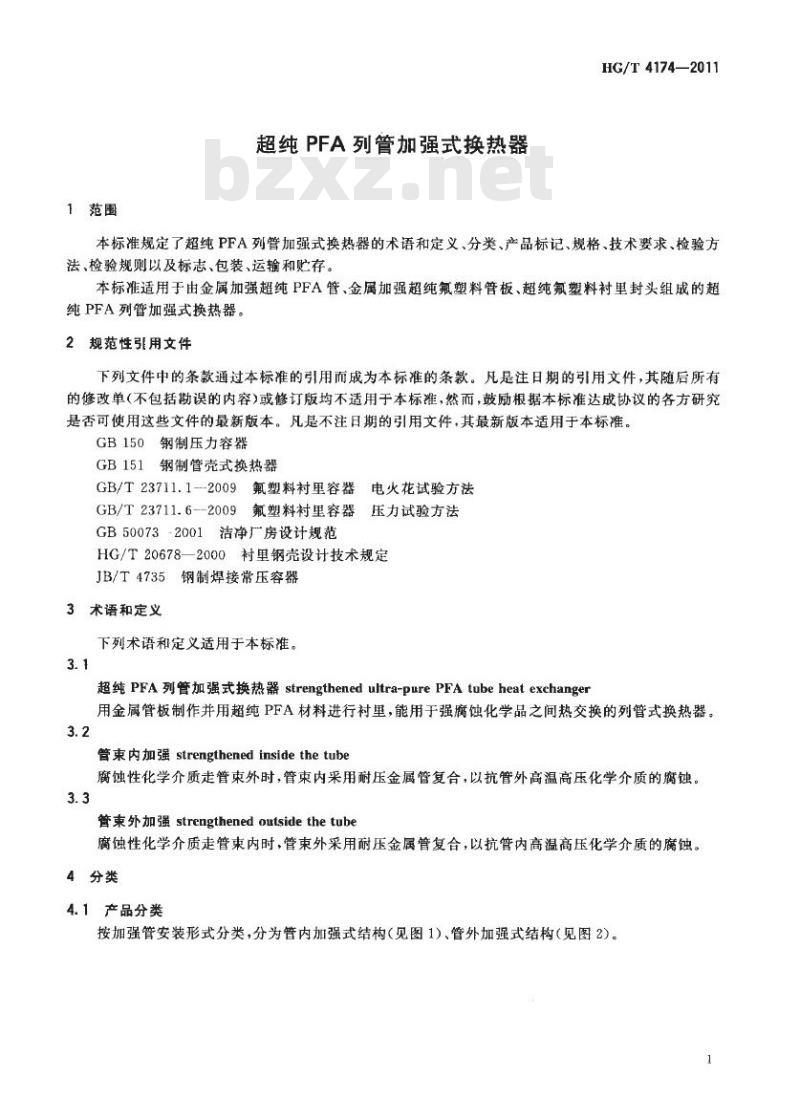

HG/T 4174—2011 中华人民共和国化工行业标准 超纯PFA列管加强式换热器 Strengthened ultra-pure PFA tube heat exchanger 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布本标准。 本标准的附录A为资料性附录。 前言 本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会归口。 本标准起草单位：浙江省东阳市四环防腐设备有限公司。 本标准主要起草人：顾秋林、顾国跃、陈玉其。 1 范围 本标准规定了超纯PFA列管加强式换热器的术语和定义、分类、产品标记、规格、技术要求、检验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于由金属加强超纯PFA管、金属加强超纯氟塑料管板、超纯氟塑料衬里封头组成的超纯PFA列管加强式换热器。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。 GB 150 钢制压力容器 GB 151 钢制管壳式换热器 GB/T 23711.1—2009 氟塑料衬里容器电火花试验方法 GB/T 23711.6—2009 氟塑料衬里容器压力试验方法 GB 50073—2001 洁净厂房设计规范 HG/T 20678—2000 衬里钢壳设计技术规定 JB/T 4735 钢制焊接常压容器 3 术语和定义 下列术语和定义适用于本标准。 3.1 超纯PFA列管加强式换热器 (strengthened ultra-pure PFA tube heat exchanger)：用金属管板制作并用超纯PFA材料进行衬里，能用于强腐蚀化学品之间热交换的列管式换热器。 3.2 管束内加强 (strengthened inside the tube)：腐蚀性化学介质走管束外时，管束内采用耐压金属管复合，以抗管外高温高压化学介质的腐蚀。 3.3 管束外加强 (strengthened outside the tube)：腐蚀性化学介质走管束内时，管束外采用耐压金属管复合，以抗管内高温高压化学介质的腐蚀。 4 分类 4.1 产品分类 按加强管安装形式分类，分为管内加强式结构（见图1）和管外加强式结构（见图2）。 【结构说明】 超纯PFA列管加强式换热器主要部件包括：上封头、下封头、模压超纯PFA衬层、紧固件、拉杆、折流板、支撑件、铭牌、超纯PFA管、氟塑料管板、金属加强管板以及金属加强管。根据加强形式不同，分为内加强式与外加强式。 4.2 标记方法 产品应按下列顺序标记，并可根据需要增加标记内容：产品型号（用UE表示）、分类（管内加强式用I表示，管外加强式用O表示）、换热面积、管束数量及管束长度。 示例1：采用管内加强，换热面积为2.8m²，换热管数量为90根，管束长度为1m的超纯PFA换热器标记如下： UE-I-2.8-90-1 （其中：UE代表超纯列管式换热器，I代表管内加强，2.8为换热面积m²，90为管束数量，1为管束长度m） 示例2：采用管外加强，换热面积为7.9m²，换热管数量为126根，管束长度为2m的超纯PFA换热器标记如下： UE-O-7.9-126-2 4.3 规格 换热器可选规格见表1（待特殊要求可另为用户设计制造）。 表1 列管Φ10×1, 管束长度1m的可选规格 | 型号 | 换热面积(m²) | 换热管数量 | 管束长度(m) | | :--- | :--- | :--- | :--- | | UE-I/O-0.2-6-1 | 0.2 | 6 | 1 | | UE-I/O-0.6-18-1 | 0.6 | 18 | 1 | | UE-I/O-1-36-1 | 1 | 36 | 1 | | UE-I/O-2-60-1 | 2 | 60 | 1 | | UE-I/O-3-90-1 | 3 | 90 | 1 | | UE-I/O-4-126-1 | 4 | 126 | 1 | | UE-I/O-5-168-1 | 5 | 168 | 1 |
