【HG化工标准】 化工装置仪表供电系统通用技术要求

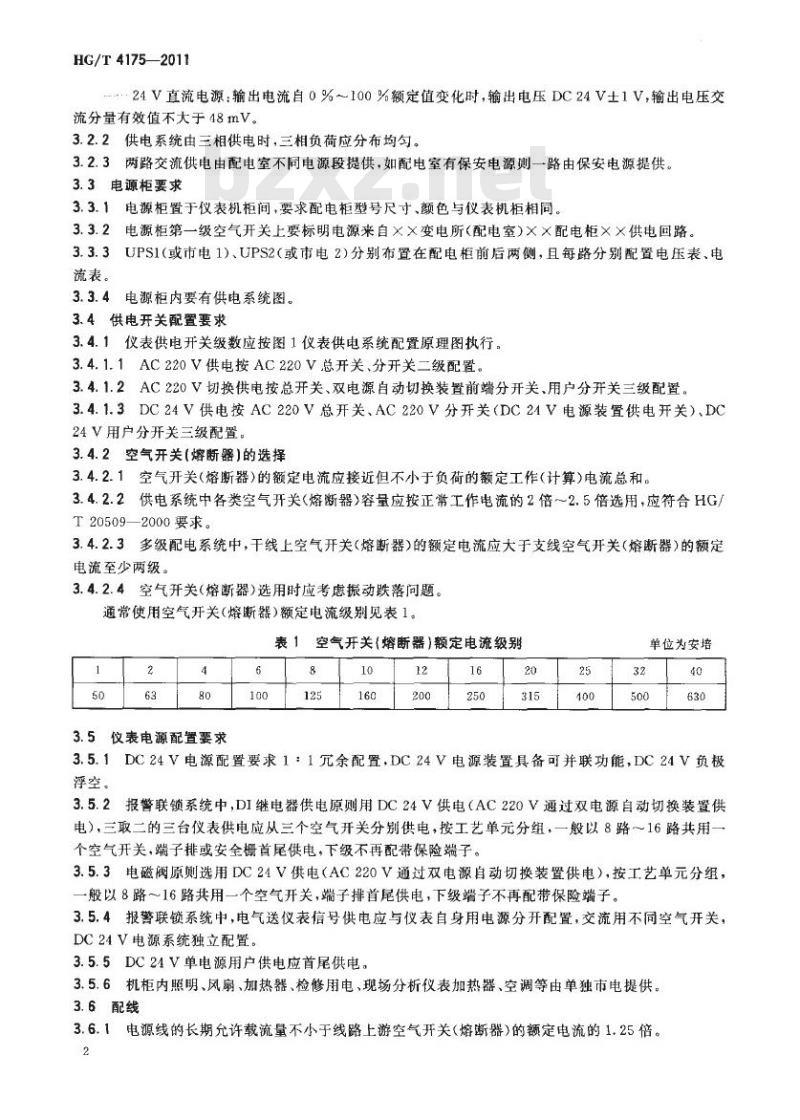

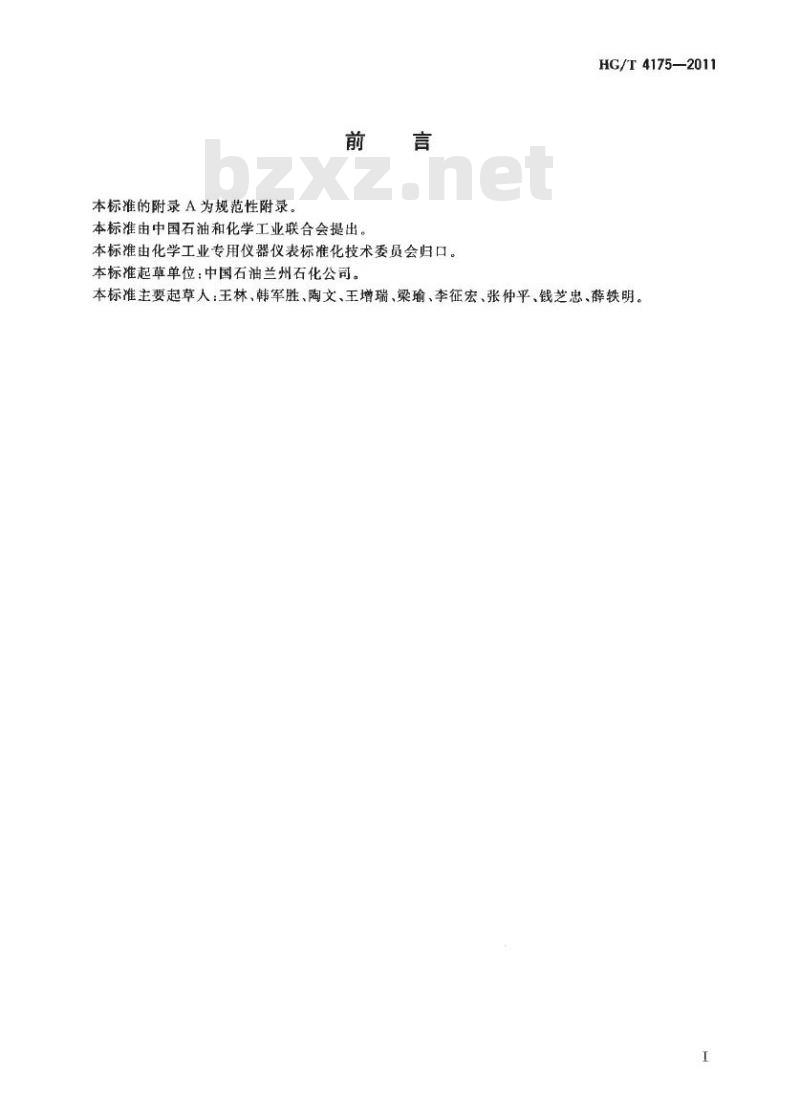

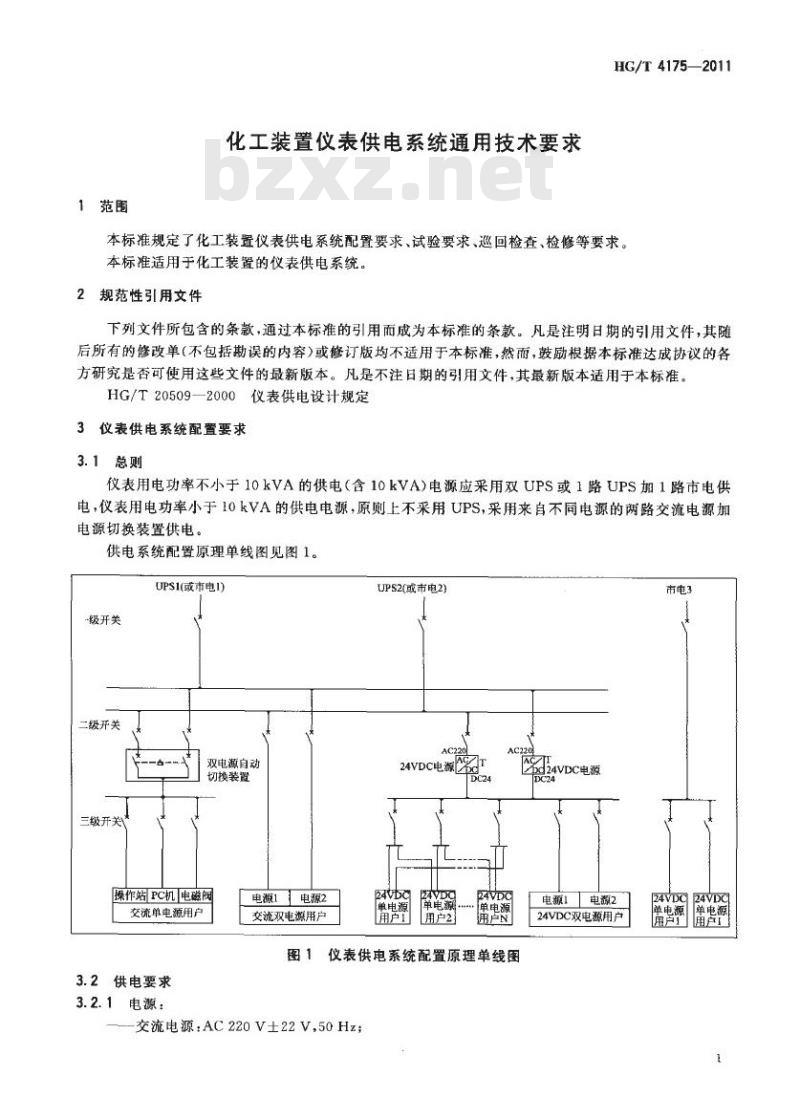

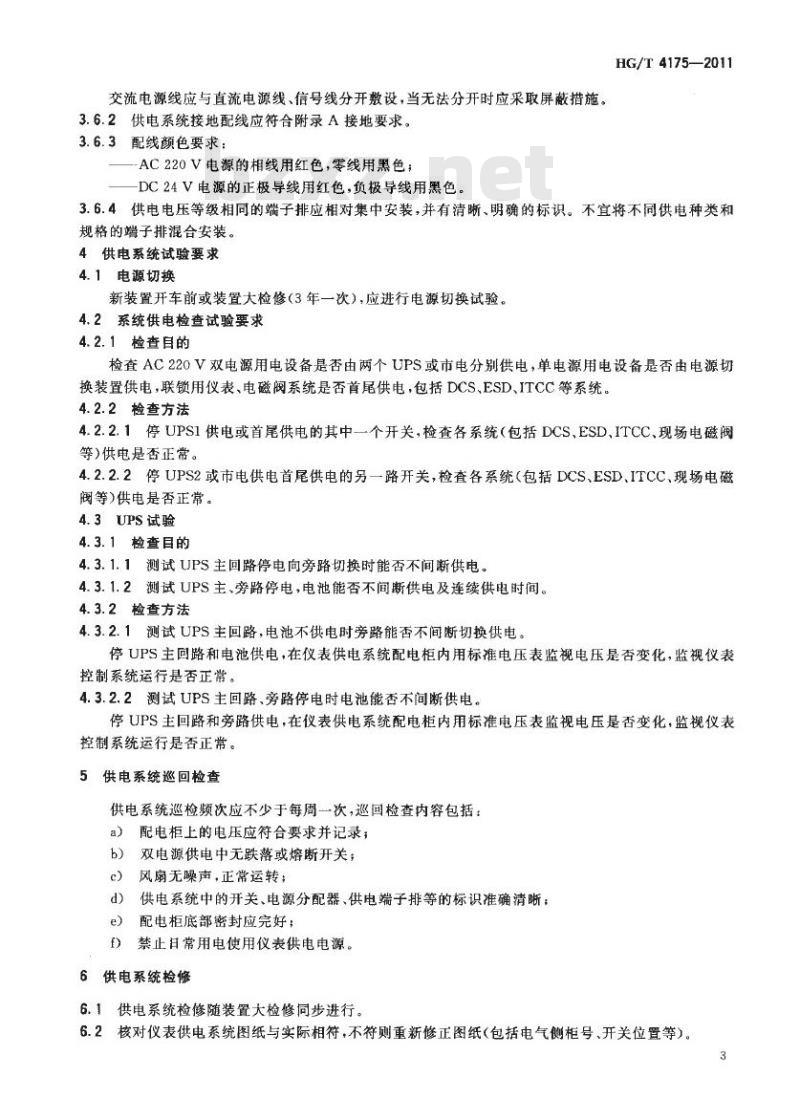

HG/T 4175—2011 化工装置仪表供电系统通用技术要求 General specification of instrument power supply system in chemical plant 前言 本标准由中国石油和化学工业联合会提出。本标准由化学工业专用仪器仪表标准化技术委员会归口。本标准起草单位：中国石油兰州石化公司。本标准主要起草人：王林、韩军胜、陶文、王增瑞、梁瑜、李征宏、张仲平、钱芝忠、薛轶明。 1 范围 本标准规定了化工装置仪表供电系统配置要求、试验要求、巡回检查、检修等要求。本标准适用于化工装置的仪表供电系统。 2 规范性引用文件 下列文件所包含的条款，通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 HG/T 20509-2000 仪表供电设计规定 3 仪表供电系统配置要求 3.1 总则 仪表用电功率不小于10kVA的供电（含10kVA）电源应采用双UPS或1路UPS加1路市电供电；仪表用电功率小于10kVA的供电电源，原则上不采用UPS，采用来自不同电源的两路交流电源加电源切换装置供电。 供电系统配置原理单线图见图1。 3.2 供电要求 3.2.1 电源： 交流电源：AC220V±22V, 50Hz。 24VDC电源：输出电流自0%～100%额定值变化时，输出电压DC24V±1V，输出电压交流分量有效值不大于48mV。 3.2.2 供电系统由三相供电时，三相负荷应分布均匀。 3.2.3 两路交流供电由配电室不同电源段提供，如配电室有保安电源则一路由保安电源提供。 3.3 电源柜要求 3.3.1 电源柜置于仪表机柜间，要求配电柜型号、尺寸、额定容量与仪表机柜相同。 3.3.2 电源柜第一级空气开关上要标明电源来自××变电所（配电室）××配电柜××供电回路。 3.3.3 UPS1（或市电1）、UPS2（或市电2）分别布置在配电柜前后两侧，且每路分别配置电压表、电流表。 3.3.4 电源柜内要有供电系统图。 3.4 供电开关配置要求 3.4.1 仪表供电开关级数应按图1仪表供电系统配置原理图执行。 3.4.1.1 AC220V供电按AC220V总开关、分开关二级配置。 3.4.1.2 AC220V切换供电按总开关、双电源自动切换装置前端分开关、用户分开关三级配置。 3.4.1.3 DC24V供电按AC220V总开关、AC220V分开关（DC24V电源装置供电开关）、DC24V用户分开关三级配置。 3.4.2 空气开关（熔断器）的选择 3.4.2.1 空气开关（熔断器）的额定电流应接近但不小于负荷的额定工作（计算）电流总和。 3.4.2.2 供电系统中各类空气开关（熔断器）容量应按正常工作电流的2倍～2.5倍选用，应符合HG/T 20509—2000要求。 3.4.2.3 多级配电系统中，干线上空气开关（熔断器）的额定电流应大于支线空气开关（熔断器）的额定电流至少两级。 3.4.2.4 空气开关（熔断器）选用时应考虑振动跌落问题。通常使用空气开关（熔断器）额定电流级别见表1。 表1 空气开关(熔断器)额定电流级别 级别 | 额定电流(A) 1 | 50 2 | 63 4 | 80 6 | 100 8 | 125 10 | 160 12 | 200 16 | 250 20 | 315 25 | 400 32 | 500 40 | 630 3.5 仪表电源配置要求 3.5.1 DC24V电源配置要求：1:1允余配置，DC24V电源装置具备可并联功能，DC24V负极浮空。 3.5.2 报警联锁系统中，DI继电器...
