【SN商检标准】 进出口纺织品毛细效应测定动态测试法

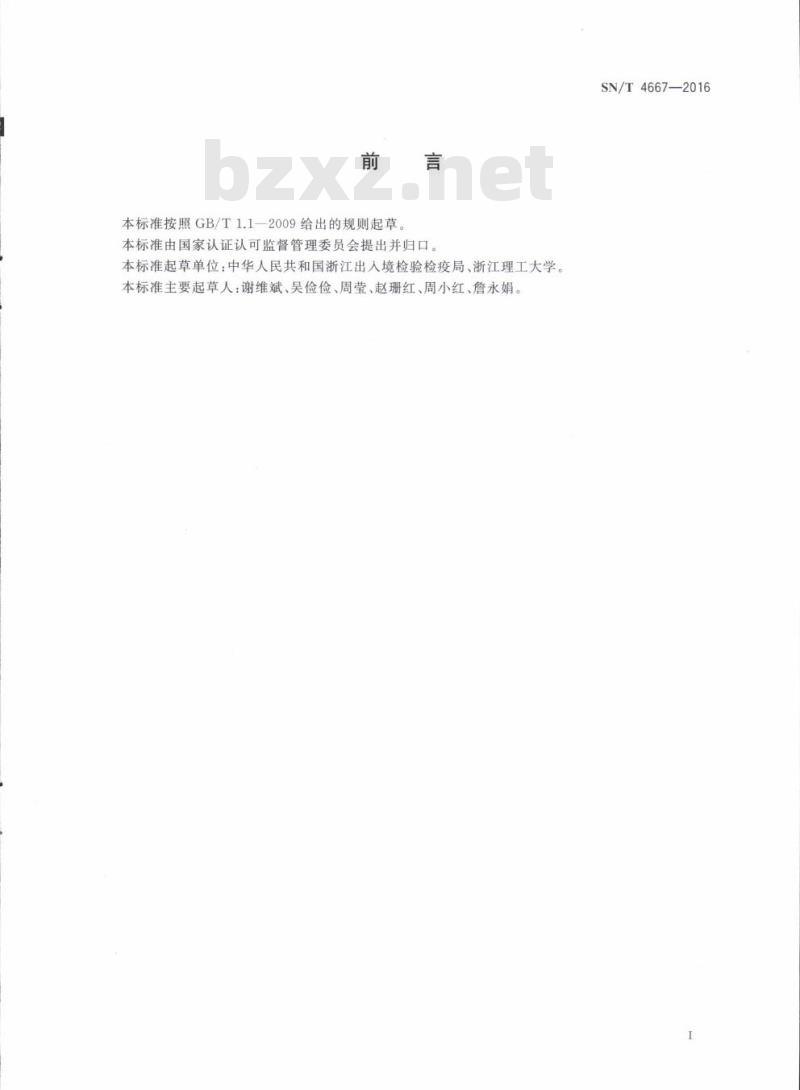

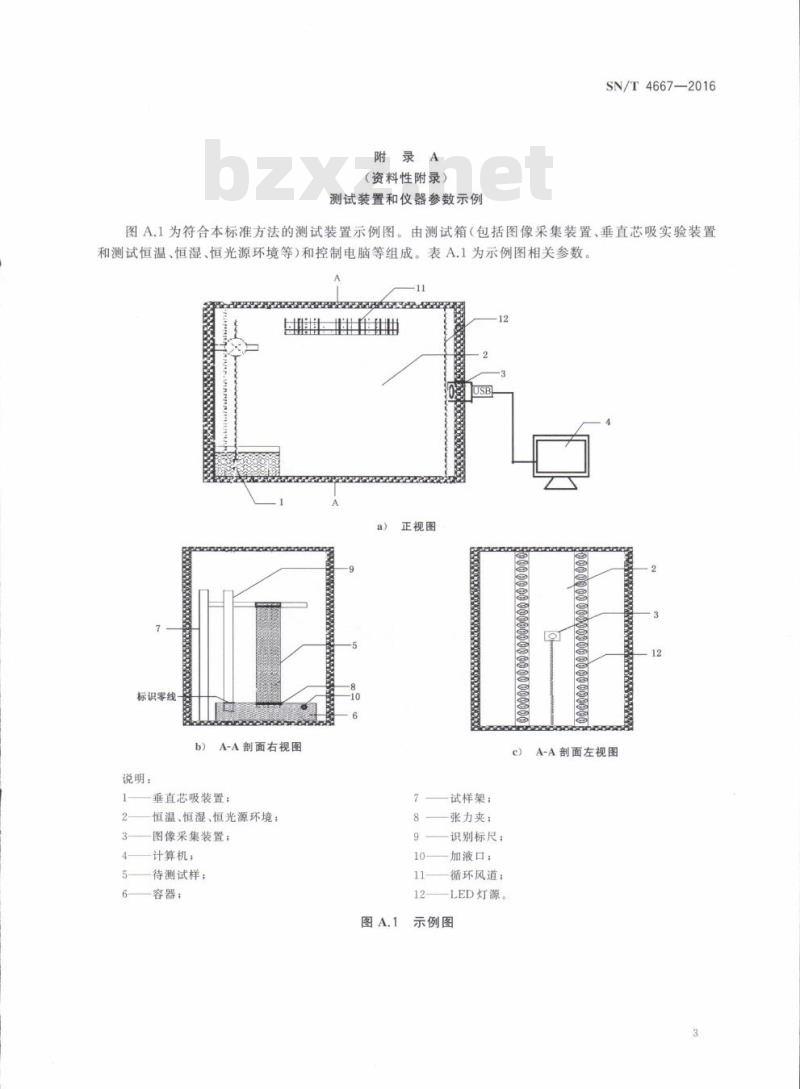

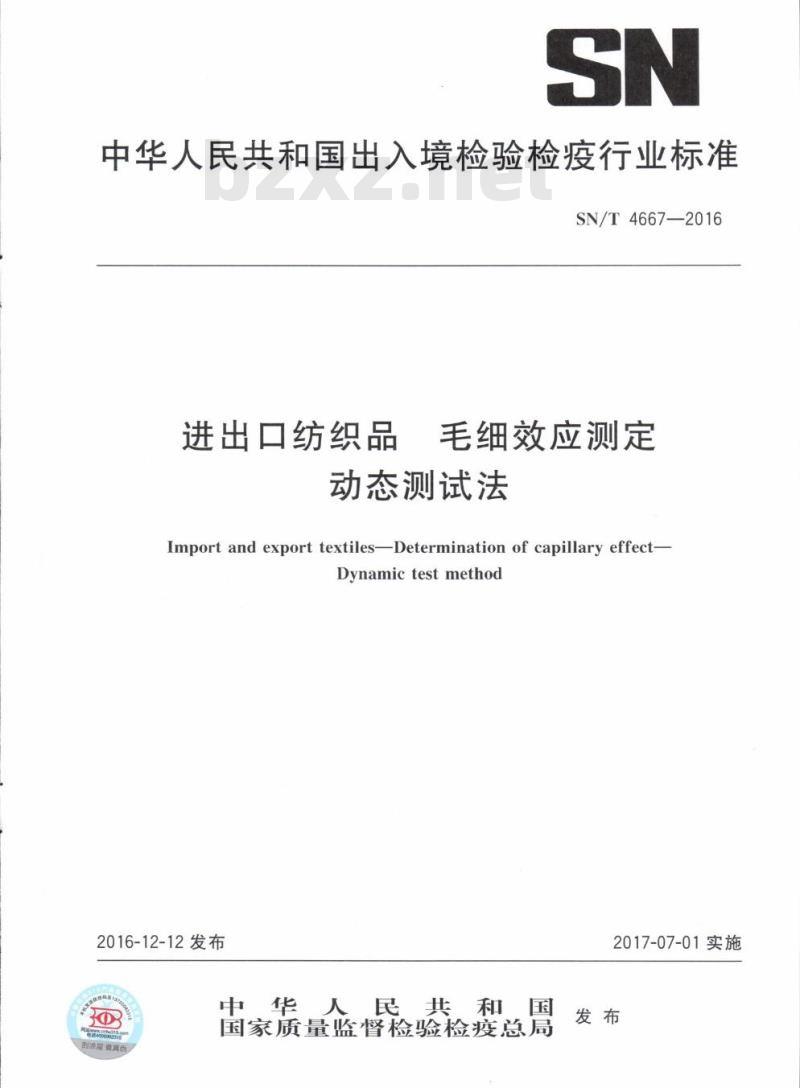

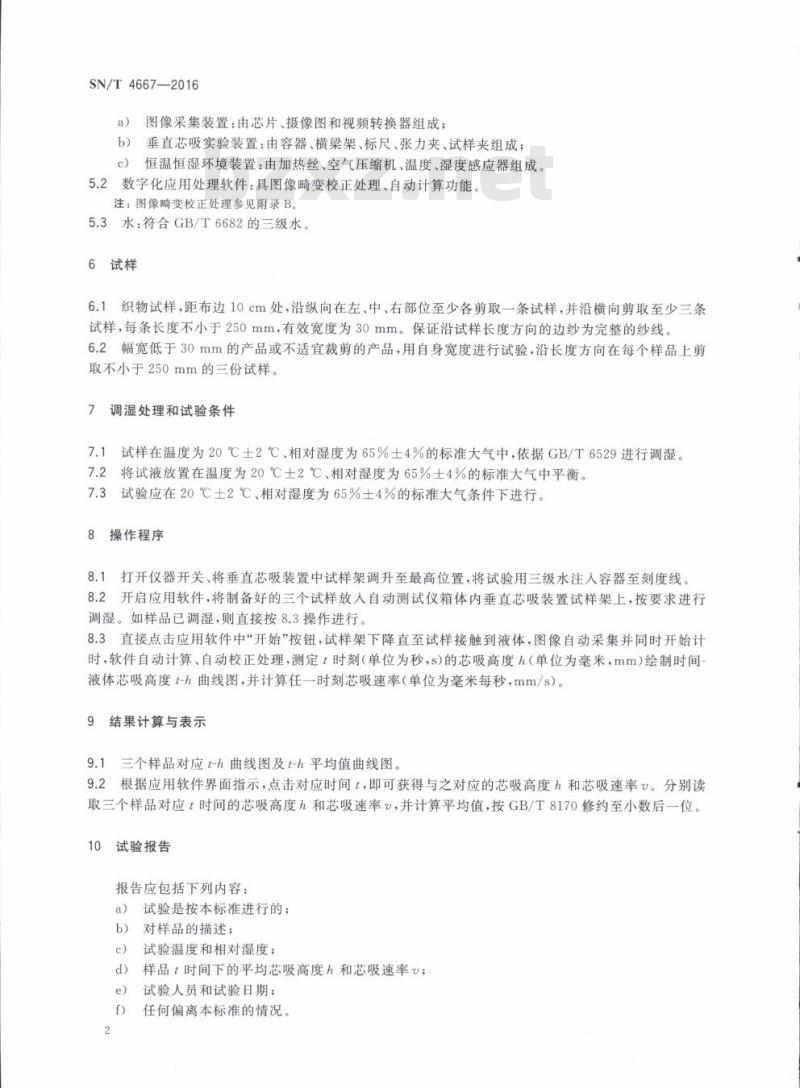

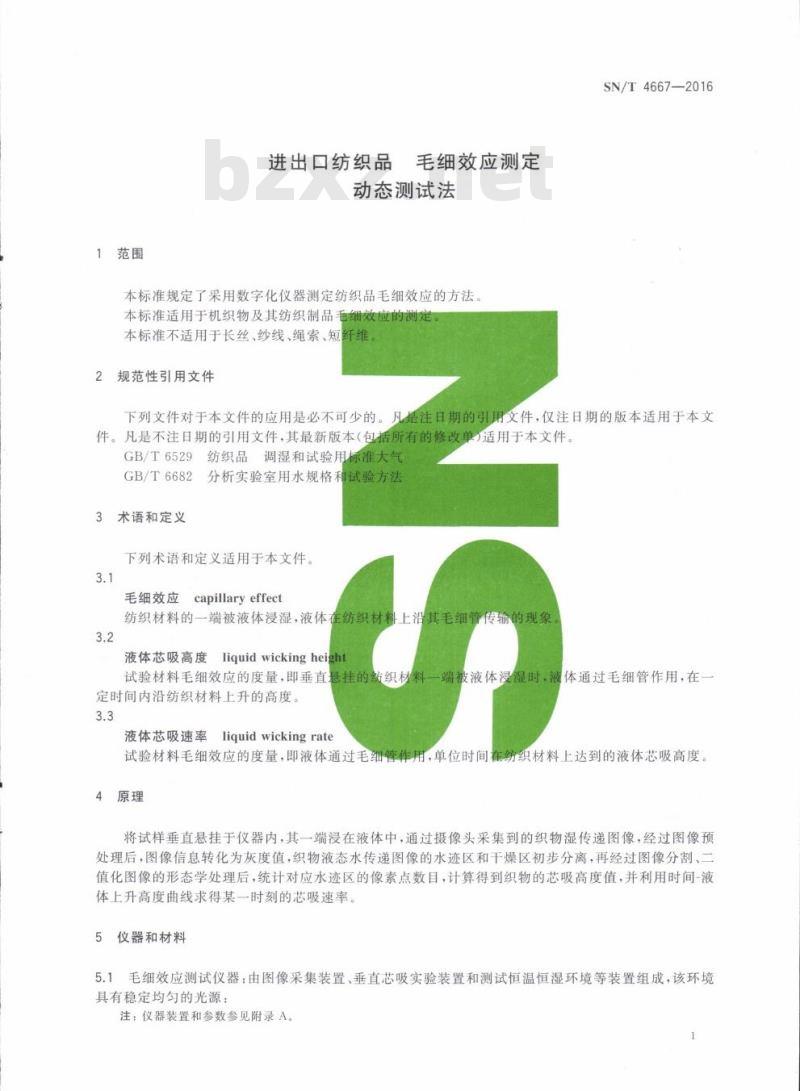

中华人民共和国出入境检验检疫行业标准 SN/T4667-2016 进出口纺织品 毛细效应测定 动态测试法 (Import and export textiles Determination of capillary effect-Dynamic test method) 2016-12-12发布 中华人民共和国国家质量监督检验检疫总局 2017-07-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由国家认证认可监督管理委员会提出并归口。本标准起草单位：中华人民共和国浙江出入境检验检疫局、浙江理工大学。本标准主要起草人：谢维斌、吴俭俭、周莹、赵珊红、周小红、詹永娟。 1 范围 本标准规定了采用数字化仪器测定纺织品毛细效应的方法，本标准适用于机织物及其纺织制品毛细效应的测定。本标准不适用于长丝、纱线、绳索、短纤维。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T6529 纺织品调湿和试验用标准大气 GB/T6682 分析实验室用水规格和试验方法 3 术语和定义 下列术语和定义适用于本文件。 3.1 capillary effect 毛细效应：纺织材料的一端被液体浸湿，液体在纺织材料上沿其毛细管传输的现象。 3.2 liquid wicking height 液体芯吸高度：试验材料毛细效应的度量，即垂直悬挂的纺织材料一端被液体浸湿时，液体通过毛细管作用，在一定时间内沿纺织材料上升的高度。 3.3 liquid wicking rate 液体芯吸速率：试验材料毛细效应的度量，即液体通过毛细管作用，单位时间在纺织材料上达到的液体芯吸高度。 4 原理 将试样垂直悬挂于仪器内，其一端浸在液体中，通过摄像头采集到的织物湿传递图像，经过图像预处理后，图像信息转化为灰度值，织物液态水传递图像的水迹区和干燥区初步分离，再经过图像分割、二值化图像的形态学处理后，统计对应水迹区的像素点数目，计算得到织物的芯吸高度值，并利用时间-液体上升高度曲线求得某一时刻的芯吸速率。 5 仪器和材料 5.1 毛细效应测试仪器：由图像采集装置、垂直芯吸实验装置和测试恒温恒湿环境等装置组成，该环境具有稳定均匀的光源。注：仪器装置和参数参见附录A。 a) 图像采集装置：由芯片、摄像图和视频转换器组成； b) 垂直芯吸实验装置：由容器、横梁架、标尺、张力夹、试样夹组成； c) 恒温恒湿环境装置：由加热丝、空气压缩机、温度、湿度感应器组成。 5.2 数字化应用处理软件：具图像畸变校正处理、自动计算功能。注：图像畸变校正处理参见附录B。 5.3 水：符合GB/T6682的三级水。 6 试样 6.1 织物试样，距布边10cm处，沿纵向在左、中、右部位至少各剪取一条试样，并沿横向剪取至少三条试样，每条长度不小于250mm，有效宽度为30mm。保证沿试样长度方向的边纱为完整的纱线。 6.2 幅宽低于30mm的产品或不适宜裁剪的产品，用自身宽度进行试验，沿长度方向在每个样品上剪取不小于250mm的三份试样。 7 调湿处理和试验条件 7.1 试样在温度为20℃±2℃、相对湿度为65%±4%的标准大气中，依据GB/T6529进行调湿。 7.2 将试液放置在温度为20℃±2℃、相对湿度为65%±4%的标准大气中平衡。 7.3 试验应在20℃±2℃、相对湿度为65%±4%的标准大气条件下进行。 8 操作程序 8.1 打开仪器开关、将垂直芯吸装置中试样架调升至最高位置，将试验用三级水注入容器至刻度线。 8.2 开启应用软件，将制备好的三个试样放入自动测试仪箱体内垂直芯吸装置试样架上，按要求进行调湿。如样品已调湿，则直接按8.3操作进行。 8.3 直接点击应用软件中“开始”按钮，试样架下降直至试样接触到液体，图像自动采集并同时开始计时，软件自动计算、自动校正处理，测定t时刻（单位为秒，s）的芯吸高度h（单位为毫米，mm）绘制时间液体芯吸高度t-h曲线图，并计算任一时刻芯吸速率（单位为毫米每秒，mm/s）。 9 结果计算与表示 9.1 三个样品对应t-h曲线图及t-h平均值曲线图。 9.2 根据应用软件界面指示，点击对应时间t，即可获得与之对应的芯吸高度h和芯吸速率U。分别读取三个样品对应t时间的芯吸高度h和芯吸速率，并计算平均值，按GB/T8170修约至小数后一位。 10 试验报告 报告应包括下列内容：试验是按本标准进行的； a) 对样品的描述； b) 试验温度和相对湿度； c) 样品t时间下的平均芯吸高度h和芯吸速率。
