【HG化工标准】 代替 HG/T 2394-1992 子午线轮胎成型机系列

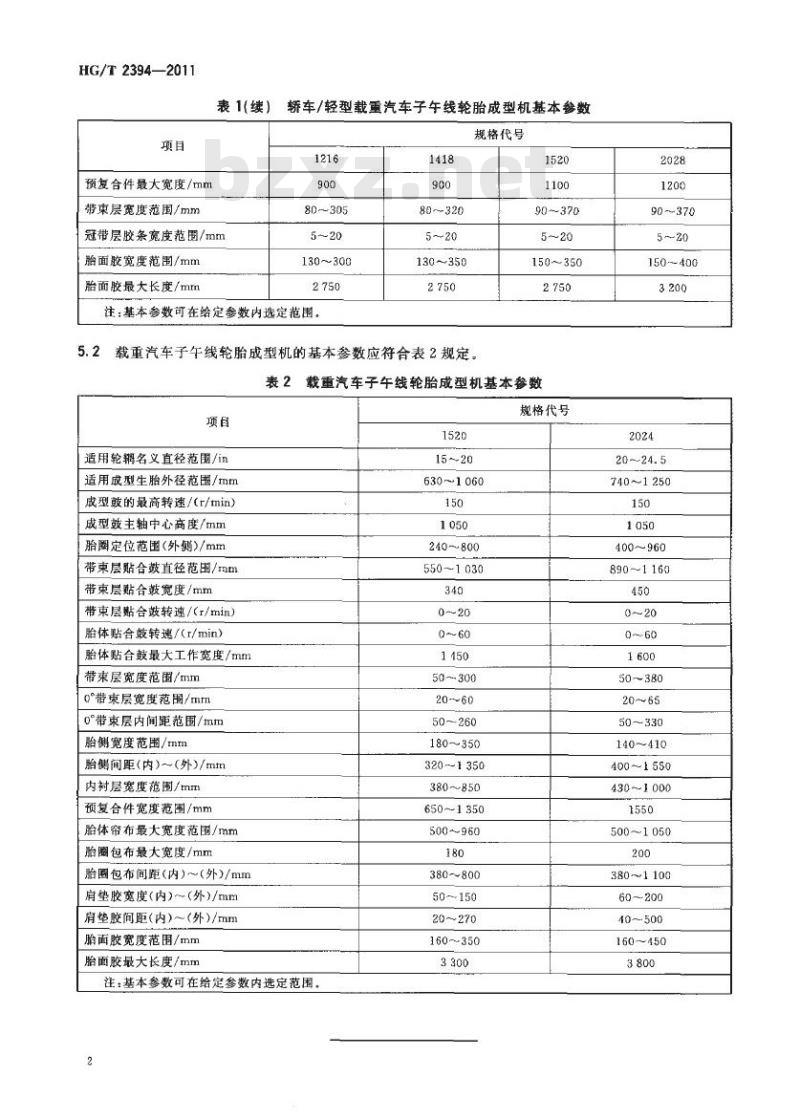

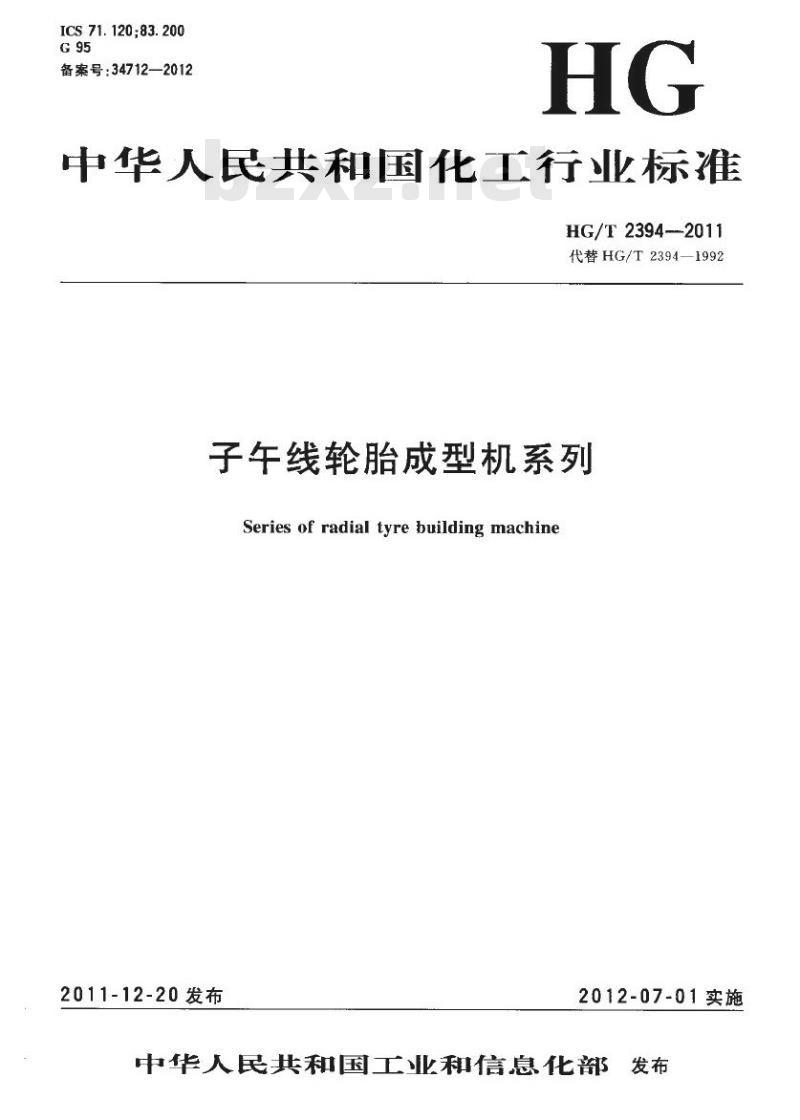

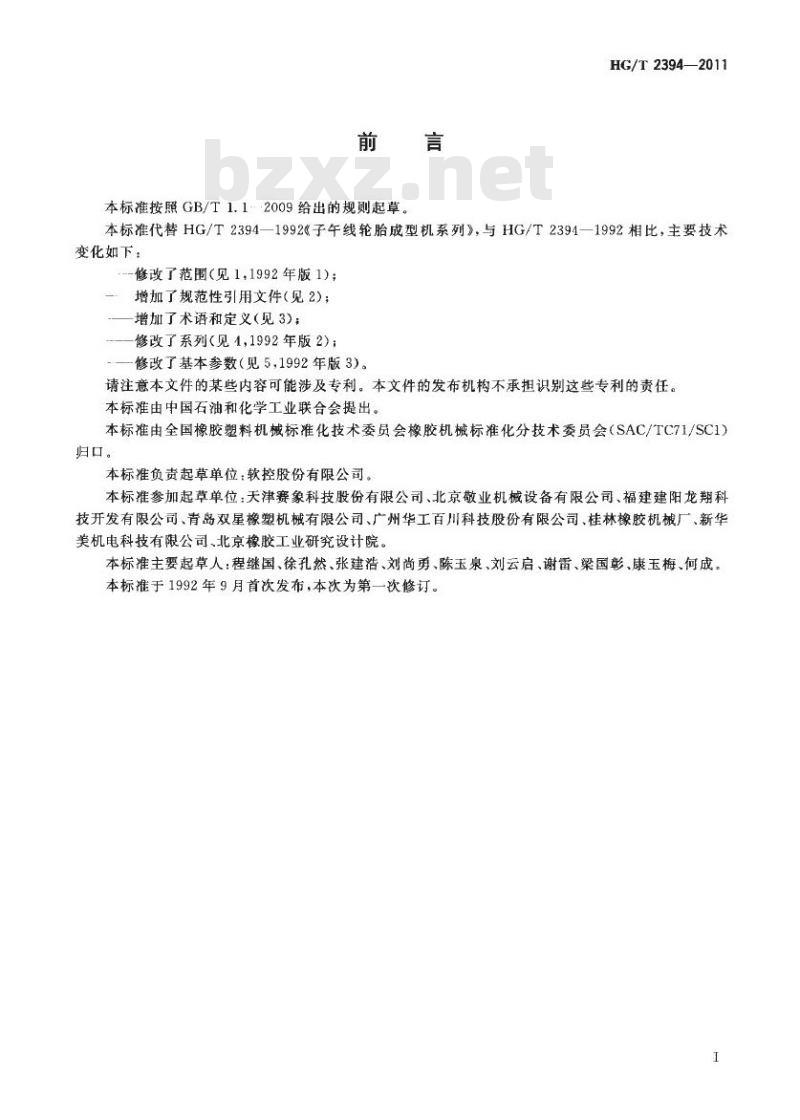

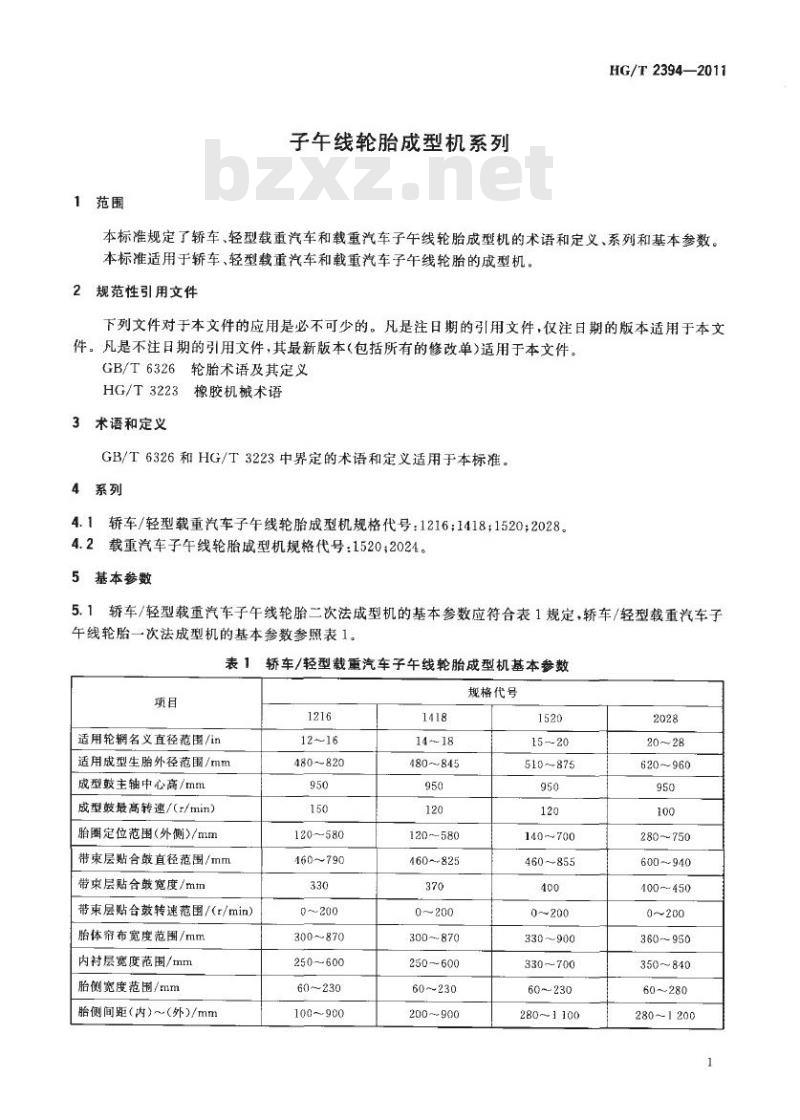

ICS 71.120; 83.200 备案号：34712—2012 中华人民共和国化工行业标准 HG/T 2394—2011 代替 HG/T 2394—1992 子午线轮胎成型机系列 Series of radial tyre building machine 2011-12-20 发布 2012-07-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.12009 给出的规则起草。 本标准代替 HG/T 2394—1992《子午线轮胎成型机系列》，与 HG/T 2394—1992 相比，主要技术变化如下： - 修改了范围（见 1）； - 增加了规范性引用文件（见 2）； - 增加了术语和定义（见 3）； - 修改了系列（见 4）； - 修改了基本参数（见 5）。 请注意，本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国橡胶塑料机械标准化技术委员会橡胶机械标准化分技术委员会（SAC/TC71/SC1）归口。 本标准负责起草单位：软控股份有限公司。 本标准参加起草单位：天津赛象科技股份有限公司、北京敬业机械设备有限公司、福建建阳龙期科技开发有限公司、青岛双星橡塑机械有限公司、广州华工百川科技股份有限公司、桂林橡胶机械厂、新华美机电科技有限公司、北京橡胶工业研究设计院。 本标准主要起草人：程继国、徐孔然、张建浩、刘尚勇、陈玉泉、刘云启、谢雷、梁国彰、康玉梅、何成。 本标准于 1992 年 9 月首次发布，本次为第一次修订。 1 范围 本标准规定了轿车、轻型载重汽车和载重汽车子午线轮胎成型机的术语和定义、系列和基本参数。本标准适用于轿车、轻型载重汽车和载重汽车子午线轮胎的成型机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 6326 轮胎术语及其定义 HG/T 3223 橡胶机械术语 3 术语和定义 GB/T 6326 和 HG/T 3223 中界定的术语和定义适用于本标准。 4 系列 4.1 轿车/轻型载重汽车子午线轮胎成型机规格代号：1216；1418；1520；2028。 4.2 载重汽车子午线轮胎成型机规格代号：1520；2024。 5 基本参数 5.1 轿车/轻型载重汽车子午线轮胎二次法成型机的基本参数应符合表 1 规定，轿车/轻型载重汽车子午线轮胎一次法成型机的基本参数参照表 1。 表 1 轿车/轻型载重汽车子午线轮胎成型机基本参数 【规格代号：1216】 - 适用轮辋名义直径范围/in：12~16 - 适用成型生胎外径范围/mm：480~820 - 成型鼓主轴中心高/mm：950 - 成型鼓最高转速/(r/min)：150 - 胎圈定位范围(外侧)/mm：120~580 - 带束层贴合鼓直径范围/mm：460~790 - 带束层贴合鼓宽度/mm：330 - 带束层贴合鼓转速范围/(r/min)：0~200 - 胎体帘布宽度范围/mm：300~870 - 内衬层宽度范围/mm：250~600 - 胎侧宽度范围/mm：60~230 - 胎侧间距(内)~(外)/mm：100~900 - 预复合件最大宽度/mm：900 - 带束层宽度范围/mm：80~305 - 冠带层胶条宽度范围/mm：5~20 - 胎面胶宽度范围/mm：130~300 - 胎面胶最大长度/mm：2750 【规格代号：1418】 - 适用轮辋名义直径范围/in：14~18 - 适用成型生胎外径范围/mm：480~845 - 成型鼓主轴中心高/mm：950 - 成型鼓最高转速/(r/min)：120 - 胎圈定位范围(外侧)/mm：120~580 - 带束层贴合鼓直径范围/mm：460~825 - 带束层贴合鼓宽度/mm：370 - 带束层贴合鼓转速范围/(r/min)：0~200 - 胎体帘布宽度范围/mm：300~870 - 内衬层宽度范围/mm：250~600 - 胎侧宽度范围/mm：60~230 - 胎侧间距(内)~(外)/mm：200~900 - 预复合件最大宽度/mm：900 - 带束层宽度范围/mm：80~320 - 冠带层胶条宽度范围/mm：5~20 - 胎面胶宽度范围/mm：130~350 - 胎面胶最大长度/mm：2750 【规格代号：1520】 - 适用轮辋名义直径范围/in：15~20 - 适用成型生胎外径范围/mm：510~875 - 成型鼓主轴中心高/mm：950 - 成型鼓最高转速/(r/min)：120 - 胎圈定位范围(外侧)/mm：140~700 - 带束层贴合鼓直径范围/mm：460~855 - 带束层贴合鼓宽度/mm：400 - 带束层贴合鼓转速范围/(r/min)：0~200 - 胎体帘布宽度范围/mm：330~900 - 内衬层宽度范围/mm：330~700 - 胎侧宽度范围/mm：60~230 - 胎侧间距(内)~(外)/mm：280~1100 - 预复合件最大宽度/mm：1100 - 带束层宽度范围/mm：90~370 - 冠带层胶条宽度范围/mm：5~20 - 胎面胶宽度范围/mm：150~350 - 胎面胶最大长度/mm：2750 【规格代号：2028】 - 适用轮辋名义直径范围/in：20~28 - 适用成型生胎外径范围/mm：620~960 - 成型鼓主轴中心高/mm：950 - 成型鼓最高转速/(r/min)：100 - 胎圈定位范围(外侧)/mm：280~750 - 带束层贴合鼓直径范围/mm：600~940 - 带束层贴合鼓宽度/mm：400~450 - 带束层贴合鼓转速范围/(r/min)：0~200 - 胎体帘布宽度范围/mm：360~950 - 内衬层宽度范围/mm：350~840 - 胎侧宽度范围/mm：60~280 - 胎侧间距(内)~(外)/mm：280~1200 注：基本参数可在给定参数内选定范围。 5.2 载重汽车子午线轮胎成型机的基本参数应符合表 2 规定。
