【GB国家标准】 建筑光伏玻璃组件色差检测方法

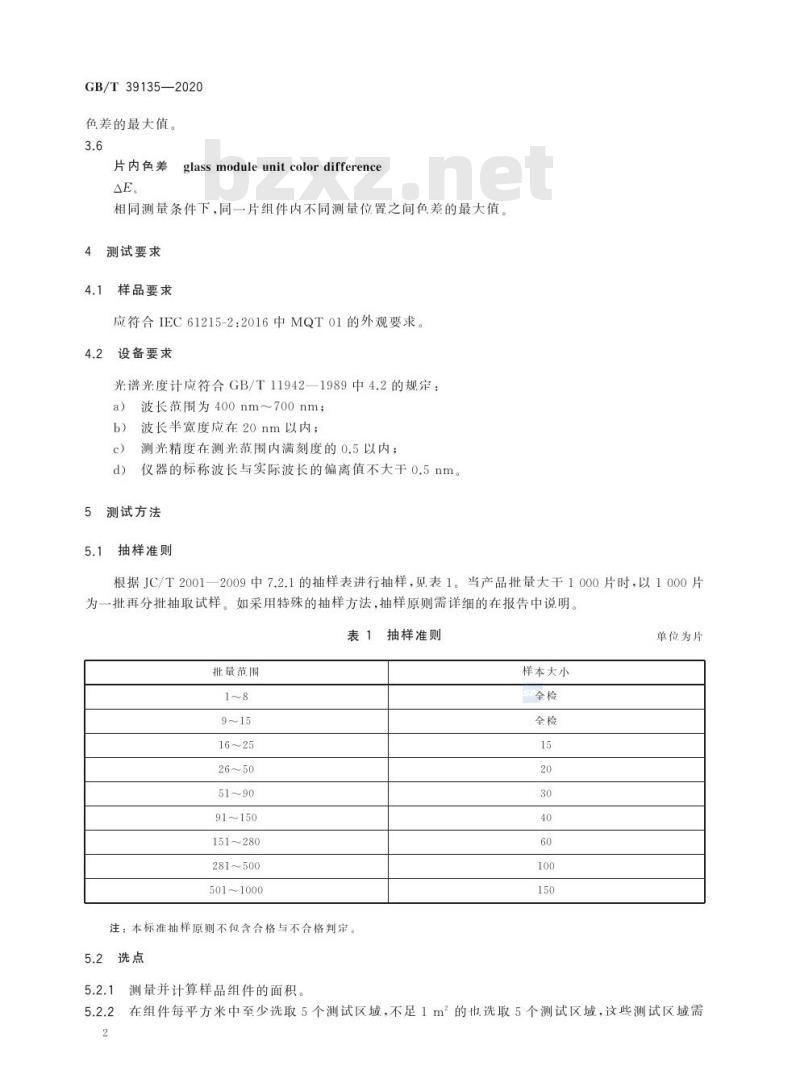

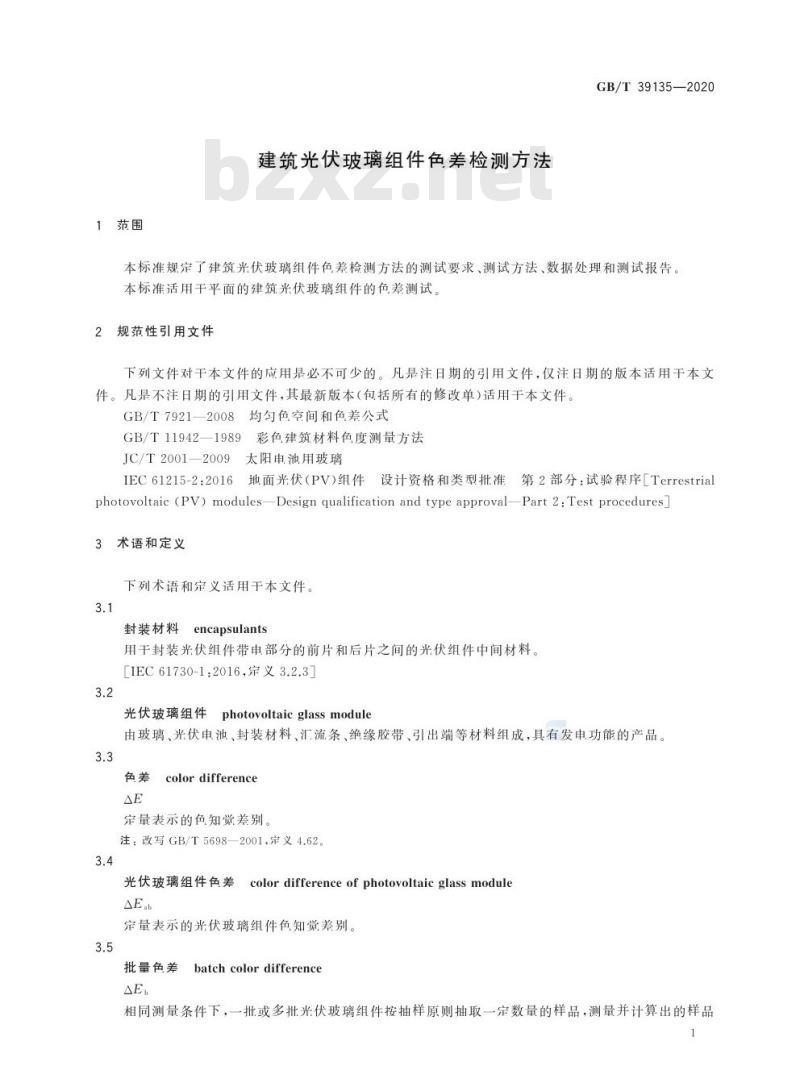

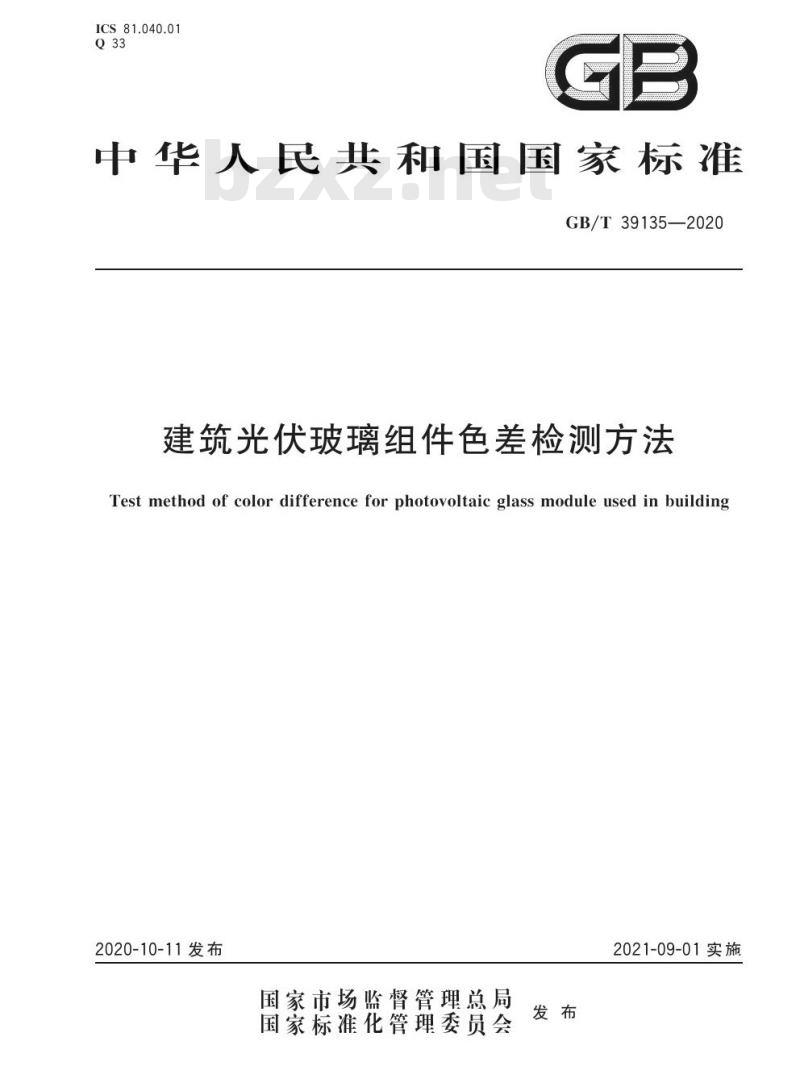

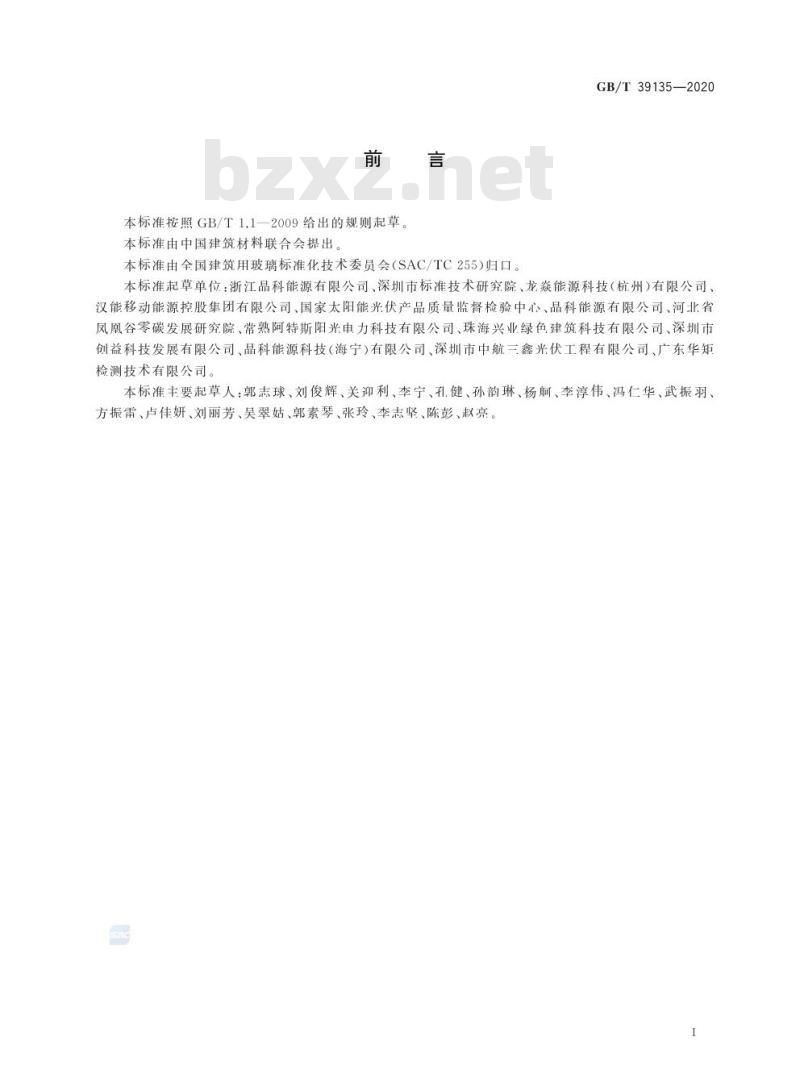

GB/T 39135—2020 建筑光伏玻璃组件色差检测方法 Test method of color difference for photovoltaic glass module used in building 发布日期：2020-10-11 实施日期：2021-09-01 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由中国建筑材料联合会提出，由全国建筑用玻璃标准化技术委员会 (SAC/TC255) 归口。 本标准起草单位：浙江晶科能源有限公司、深圳市标准技术研究院、龙焱能源科技(杭州)有限公司、汉能移动能源控股集团有限公司、国家太阳能光伏产品质量监督检验中心、晶科能源有限公司、河北省凤凰谷零碳发展研究院、常熟阿特斯阳光电力科技有限公司、珠海兴业绿色建筑科技有限公司、深圳市创益科技发展有限公司、晶科能源科技(海宁)有限公司、深圳市中航三鑫光伏工程有限公司、广东华矩检测技术有限公司。 本标准主要起草人：郭志球、刘俊辉、关迎利、李宁、孔健、孙韵琳、杨、李淳伟、冯仁华、武振羽、方振雷、卢佳妍、刘丽芳、吴翠姑、郭素琴、张玲、李志、陈彭、赵亮。 1 范围 本标准规定了建筑光伏玻璃组件色差检测方法的测试要求、测试方法、数据处理和测试报告。本标准适用于平面的建筑光伏玻璃组件的色差测试。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 7921—2008 均匀色空间和色差公式 GB/T 11942—1989 彩色建筑材料色度测量方法 JC/T 2001—2009 太阳能电池用玻璃 IEC 61215-2:2016 地面光伏 (PV) 组件设计资格和类型批准 第2部分：试验程序 (Terrestrial photovoltaic (PV) modules Design qualification and type approval - Part 2: Test procedures) 3 术语和定义 下列术语和定义适用于本文件。 3.1 封装材料 (encapsulants)：用于封装光伏组件带电部分的前片和后片之间的光伏组件中间材料 [IEC 61730-1:2016, 定义 3.2.3] 3.2 光伏玻璃组件 (photovoltaic glass module)：由玻璃、光伏电池、封装材料、汇流条、绝缘胶带、引出端等材料组成，具有发电功能的产品。 3.3 色差 (color difference, ΔE)：定量表示的色知觉差别。注：改写 GB/T 5698—2001，定义 4.62。 3.4 光伏玻璃组件色差 (color difference of photovoltaic glass module, ΔEab)：定量表示的光伏玻璃组件色知觉差别。 3.5 批量色差 (batch color difference, ΔEb)：相同测量条件下，一批或多批光伏玻璃组件按抽样原则抽取一定数量的样品，测量并计算出的样品色差的最大值。 3.6 片内色差 (ΔE glass module unit color difference)：相同测量条件下，同一片组件内不同测量位置之间色差的最大值。 4 测试要求 4.1 样品要求：应符合 IEC 61215-2:2016 中 MQT01 的外观要求。 4.2 设备要求：光谱光度计应符合 GB/T 11942—1989 中 4.2 的规定：波长范围为 400nm~700nm； a) 波长半宽度应在 20nm 以内； b) 测光精度在测光范围内满刻度的 0.5 以内； c) 仪器的标称波长与实际波长的偏离值不大于 0.5nm。 5 测试方法 5.1 抽样准则：根据 JC/T 2001—2009 中 7.2.1 的抽样表进行抽样，见表1。当产品批量大于 1000 片时，以 1000 片为一批再分批抽取试样。如采用特殊的抽样方法，抽样原则需详细地在报告中说明。 表1 抽样准则 批量范围： 1~8；9~15；16~25；26~50；51~90；91~150；151~280；281~500；501~1000。 注：本标准抽样原则不包含合格与不合格。
