【HG化工标准】 塑料焊接机具 电熔焊机

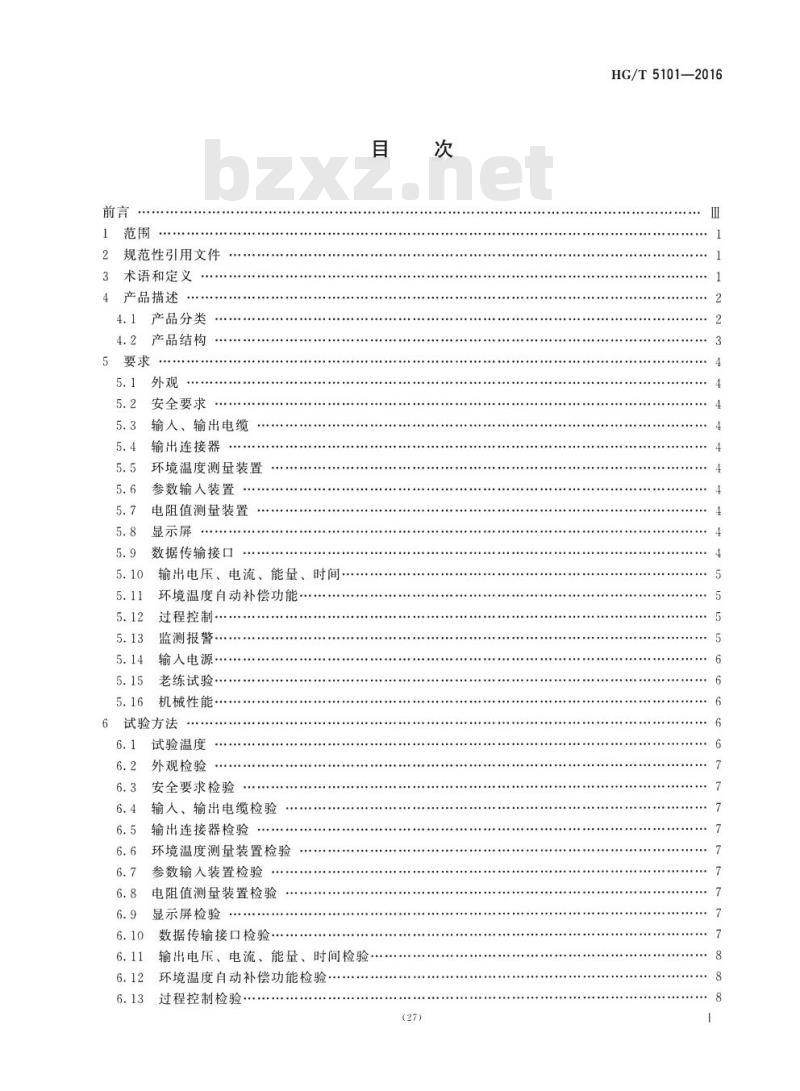

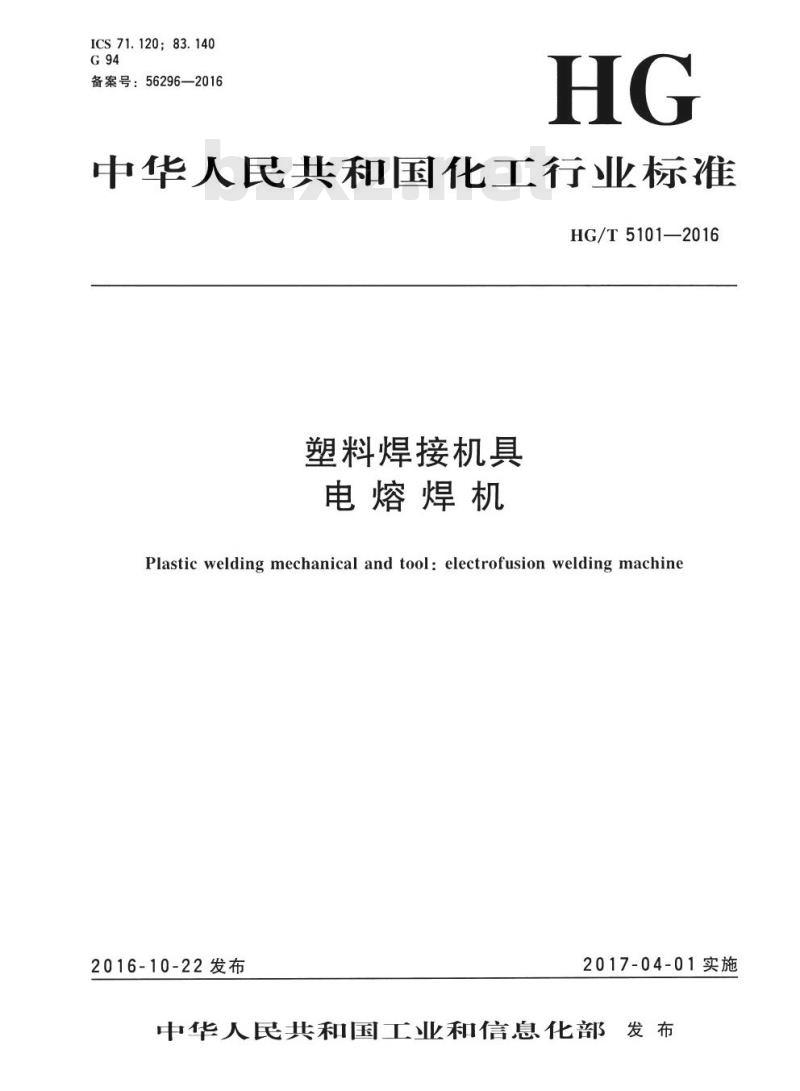

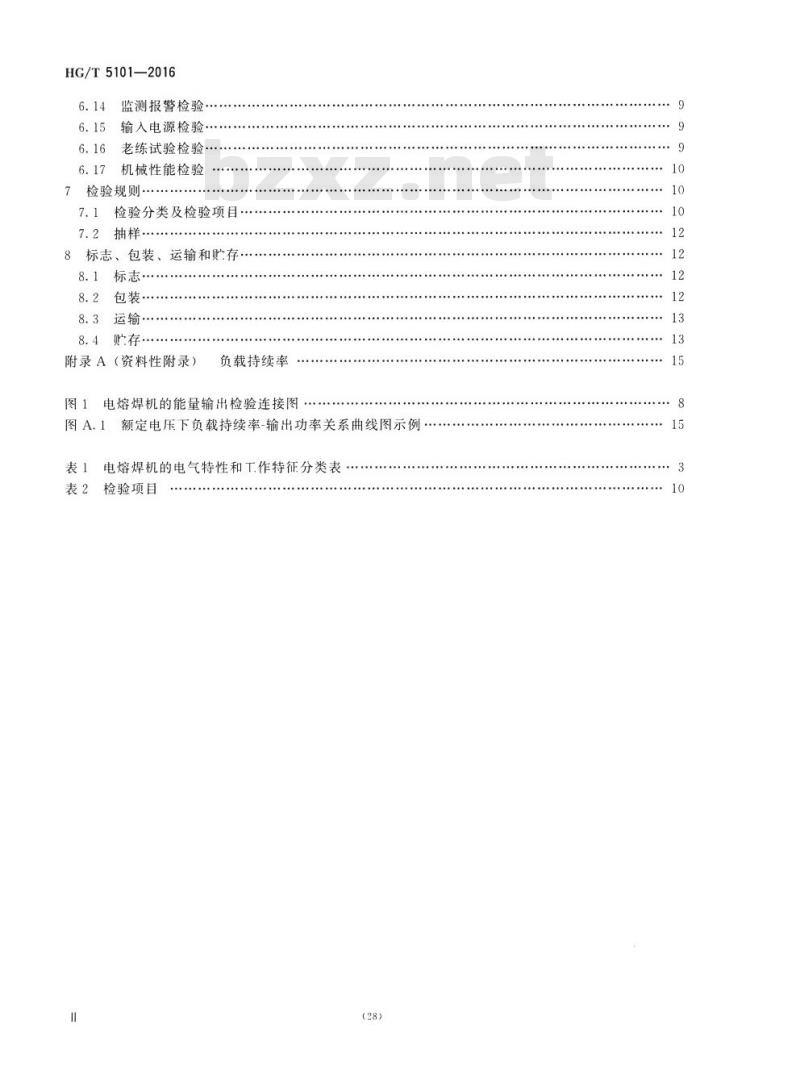

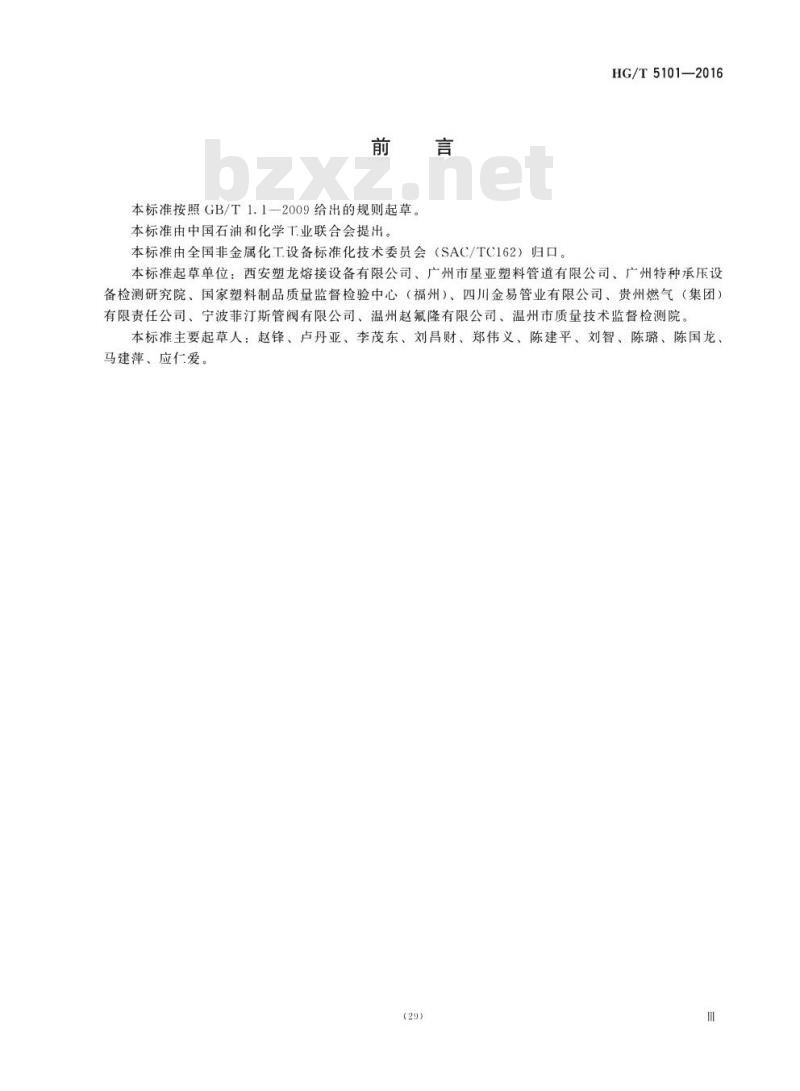

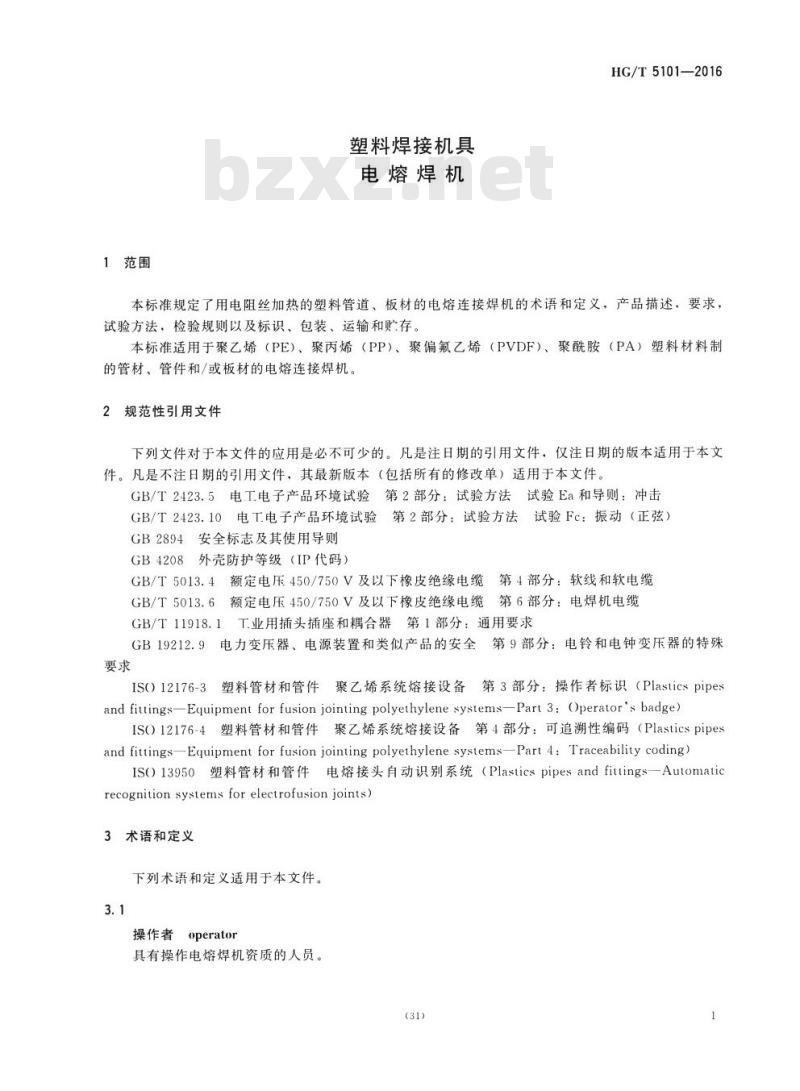

HG/T 5101—2016 塑料焊接机具 电熔焊机 Plastic welding machinery and tools: electrofusion welding machine 发布日期：2016-10-22 实施日期：2017-04-01 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。 本标准起草单位：西安塑龙熔接设备有限公司、广州市星亚塑料管道有限公司、广州特种承压设备检测研究院、国家塑料制品质量监督检验中心（福州）、四川金易管业有限公司、贵州燃气（集团）有限责任公司、宁波菲汀斯管阀有限公司、温州赵氟隆有限公司、温州市质量技术监督检测院。 本标准主要起草人：赵锋、卢丹亚、李茂东、刘昌刘、郑伟义、陈建平、刘智、陈璐、陈国龙、马建萍、应仁爱。 目录 1 范围 2 规范性引用文件 3 术语和定义 4 产品描述 4.1 产品分类 4.2 产品结构 5 要求 5.1 外观 5.2 安全要求 5.3 输入、输出电缆 5.4 输出连接器 5.5 环境温度测量装置 5.6 参数输入装置 5.7 电阻值测量装置 5.8 显示屏 5.9 数据传输接口 5.10 输出电压、电流、能量、时间 5.11 环境温度自动补偿功能 5.12 过程控制 5.13 监测报警 5.14 输入电源 5.15 负载试验 5.16 机械性能 6 试验方法 6.1 试验温度 6.2 外观检验 6.3 安全要求检验 6.4 输入、输出电缆检验 6.5 输出连接器检验 6.6 环境温度测量装置检验 6.7 参数输入装置检验 6.8 电阻值测量装置检验 6.9 显示屏检验 6.10 数据传输接口检验 6.11 输出电压、电流、能量、时间检验 6.12 环境温度自动补偿功能检验 6.13 过程控制检验 6.14 监测报警检验 6.15 输入电源检验 6.16 负载试验检验 6.17 机械性能检验 7 检验规则 7.1 检验分类及检验项目 7.2 抽样 8 标志、包装、运输和贮存 8.1 标志 8.2 包装 8.3 运输 8.4 购存 附录A（资料性附录） 图1 电熔焊机的能量输出检验连接图 图A.1 额定电压下负载持续率-输出功率关系曲线图示例 表1 电熔焊机的电气特性和工作特征分类表 表2 检验项目 1 范围 本标准规定了用电阻丝加热的塑料管道、板材的电熔连接焊机的术语和定义，产品描述，要求，试验方法，检验规则以及标识、包装、运输和贮存。本标准适用于聚乙烯（PE）、聚丙烯（PP）、聚偏氟乙烯（PVDF）、聚酰胺（PA）塑料材料制的管材、管件和/或板材的电熔连接焊机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2423.5 电工电子产品环境试验 第2部分：试验方法 试验Ea和导则：冲击 GB/T 2423.10 电工电子产品环境试验 第2部分：试验方法 试验Fc：振动（正弦） GB 2894 安全标志及其使用导则 GB 4208 外壳防护等级（IP代码） GB/T 5013.4 额定电压450/750V及以下橡皮绝缘电缆 第4部分：软线和软电缆 GB/T 5013.6 额定电压450/750V及以下橡皮绝缘电缆 第6部分：电焊机电缆 GB/T 11918.1 工业用插头插座和耦合器 第1部分：通用要求 GB 19212.9 电力变压器、电源装置和类似产品的安全 第9部分：电铃和电钟变压器的特殊要求 ISO 12176-3 塑料管材和管件 聚乙烯系统熔接设备 第3部分：操作者标识 ISO 12176-4 塑料管材和管件 聚乙烯系统熔接设备 第4部分：可追溯性编码
