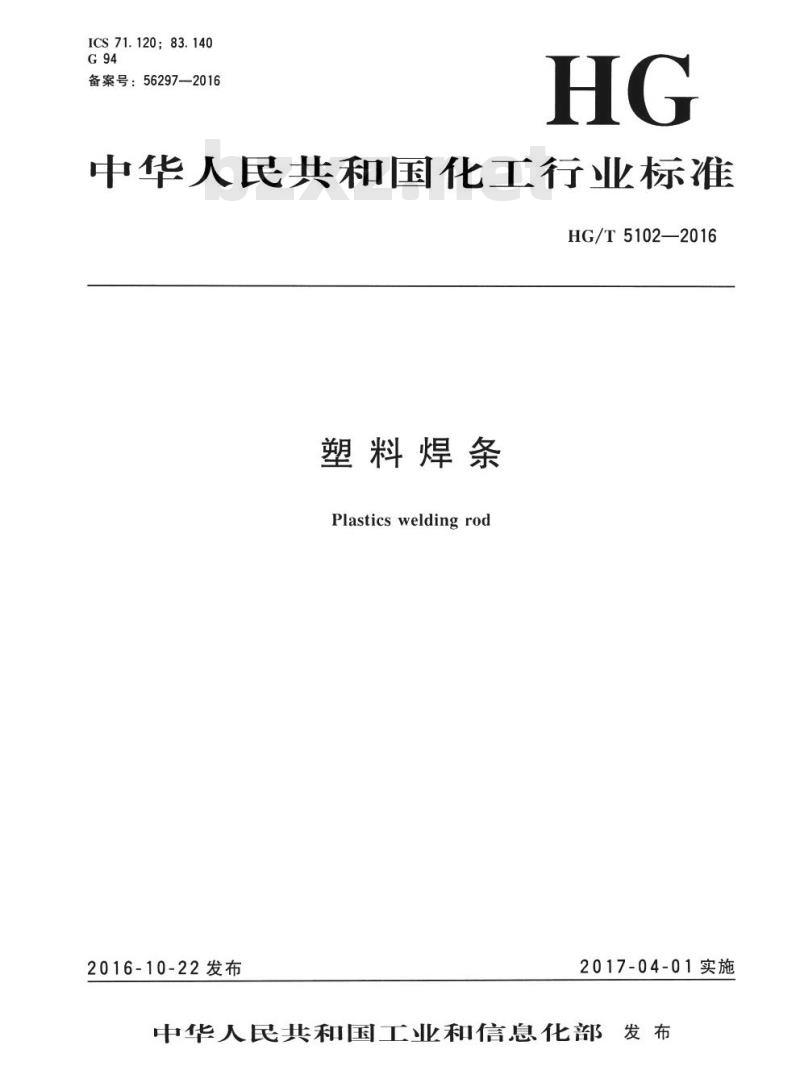

【HG化工标准】 塑料焊条

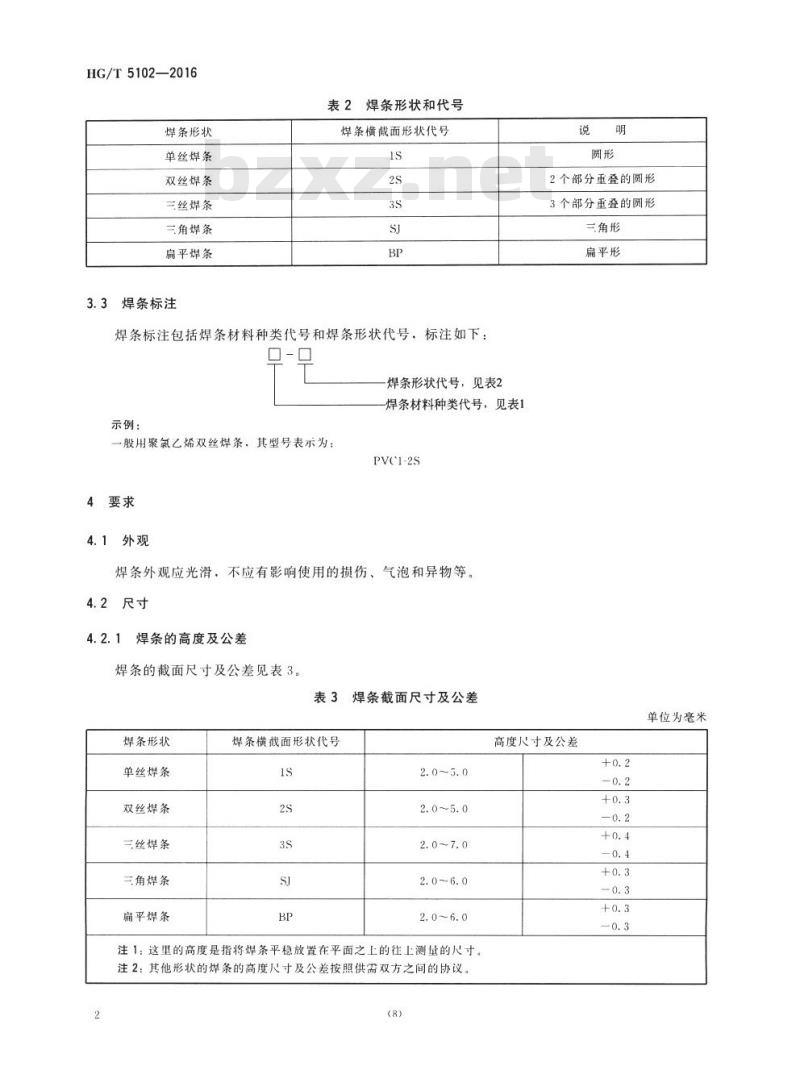

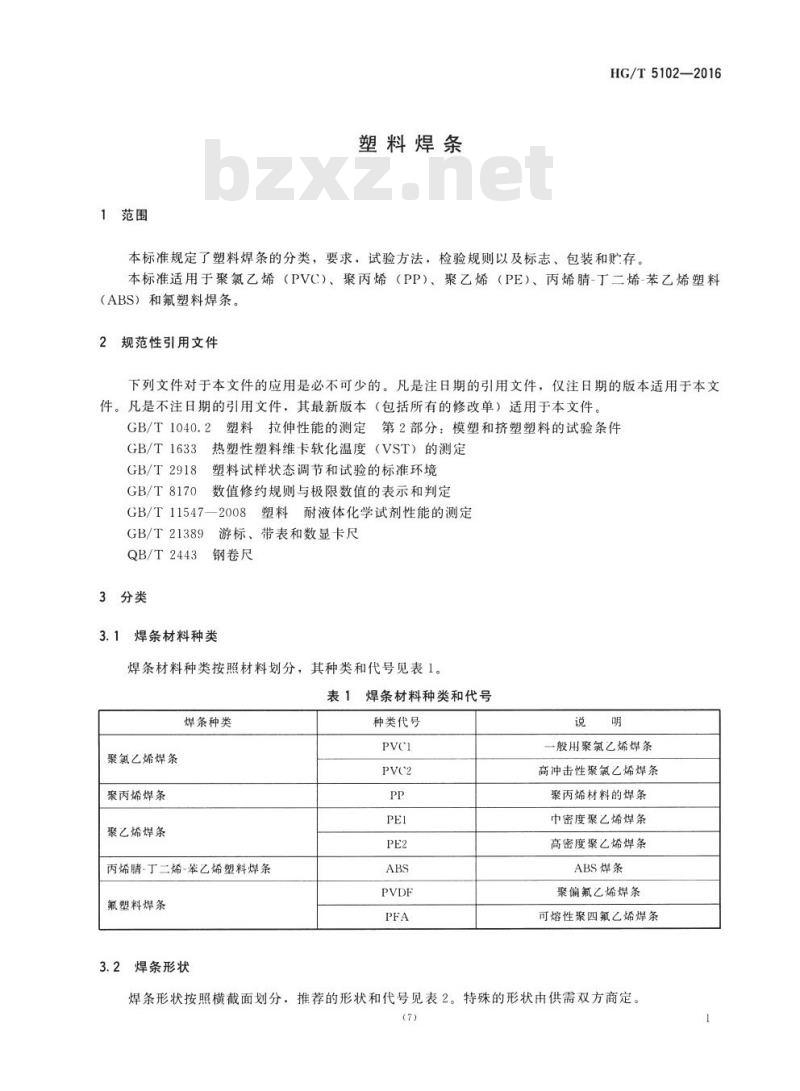

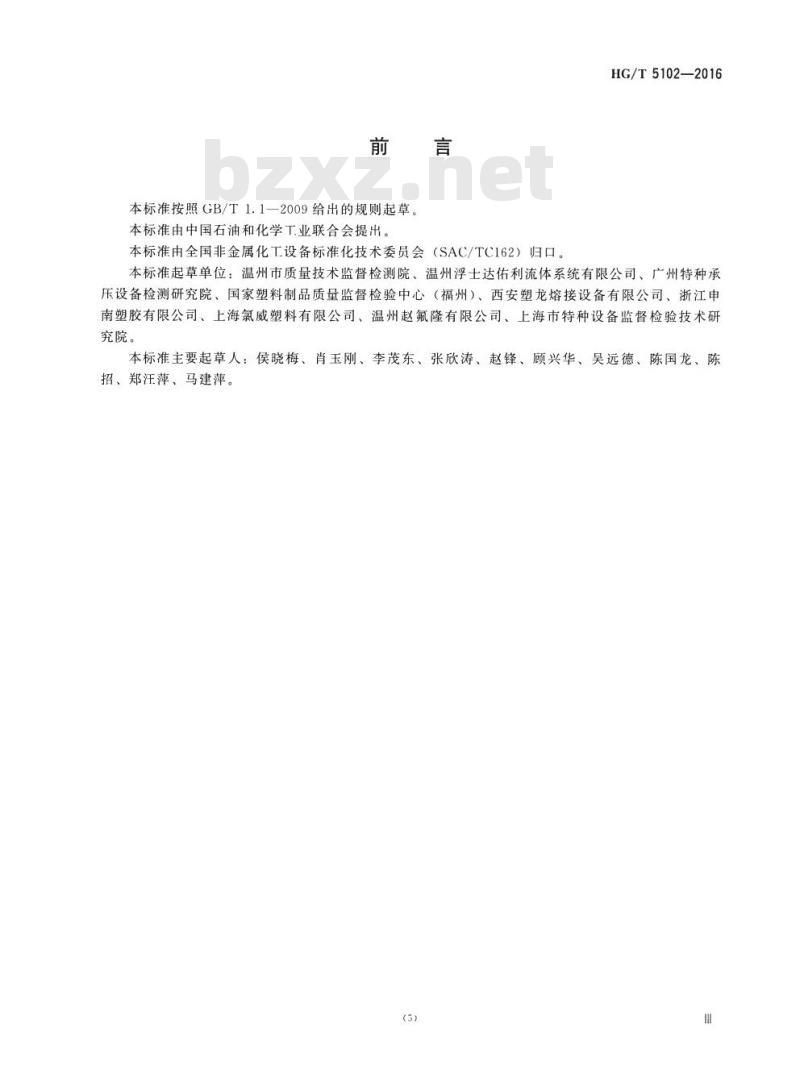

前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。 本标准起草单位：温州市质量技术监督检测院、温州浮士达佑利流体系统有限公司、广州特种承压设备检测研究院、国家塑料制品质量监督检验中心（福州）、西安塑龙熔接设备有限公司、浙江申南塑胶有限公司、上海氯威塑料有限公司、温州赵氟隆有限公司、上海市特种设备监督检验技术研究院。 本标准主要起草人：侯晓梅、肖玉刚、李茂东、张欣涛、赵锋、顾兴华、吴远德、陈国龙、陈招、郑汪萍、马建萍。 1 范围 本标准规定了塑料焊条的分类，要求，试验方法，检验规则以及标志、包装和贮存。本标准适用于聚氯乙烯（PVC）、聚丙烯（PP）、聚乙烯（PE）、丙烯腈-丁二烯-苯乙烯塑料（ABS）和氟塑料焊条。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 1040.2 塑料拉伸性能的测定 第2部分：模塑和挤塑塑料的试验条件 GB/T 1633 热塑性塑料维卡软化温度（VST）的测定 塑料试样状态调节和试验的标准环境 GB/T 2918 数值修约规则与极限数值的表示和判定 GB/T 11547—2008 塑料耐液体化学试剂性能的测定 GB/T 21389 QB/T 2443 3 分类 3.1 焊条材料种类 焊条材料种类按照材料划分，其种类和代号见表1。 表1 焊条材料种类和代号 - 聚氯乙烯焊条：PVC1（般用聚氯乙烯焊条）、PVC2（高冲击性聚氯乙烯焊条） - 聚丙烯焊条：PP（聚丙烯材料的焊条） - 聚乙烯焊条：PE1（中密度聚乙烯焊条）、PE2（高密度聚乙烯焊条） - 丙烯腈-丁二烯-苯乙烯塑料焊条：ABS（ABS焊条） - 氟塑料焊条：PVDF（聚偏氟乙烯焊条）、PFA（可熔性聚四氟乙烯焊条） 3.2 焊条形状 焊条形状按照横截面划分，推荐的形状和代号见表2。特殊的形状由供需双方商定。 表2 焊条横截面形状代号 - 单丝焊条：1s（圆形） - 双丝焊条：2S（2个部分重叠的圆形） - 三丝焊条：3S（3个部分重叠的圆形） - 三角焊条：SJ（三角形） - 扁平焊条：BP（扁平形） 3.3 焊条标注 焊条标注包括焊条材料种类代号和焊条形状代号。示例：一般用聚氯乙烯双丝焊条，其型号表示为：PVC1-2S。 4 要求 4.1 外观 焊条外观应光滑，不应有影响使用的损伤、气泡和异物等。 4.2 尺寸 4.2.1 焊条的高度及公差 焊条的截面尺寸及公差见表3。 表3 焊条截面尺寸及公差 - 单丝焊条 (1s)：高度 2.0~5.0 mm (圆形) - 双丝焊条 (2S)：高度 2.0~5.0 mm (2个部分重叠的圆形) - 三丝焊条 (3S)：高度 2.0~7.0 mm (3个部分重叠的圆形) - 三角焊条 (SJ)：高度 2.0~6.0 mm (三角形) - 扁平焊条 (BP)：高度 2.0~6.0 mm (扁平形) 注1：这里的高度是指将焊条平稳放置在平面之上的往上测量的尺寸。 注2：其他形状的焊条的高度尺寸及公差按照供需双方之间的协议。 5 试验方法 5.1 外观检查 5.2 尺寸检查 5.3 机械性能试验 5.4 化学性能（耐腐蚀性）试验 6 检验规则 6.1 检验分类与项目 6.2 组批规则及判定 7 标志、包装和贮存 7.1 标志 7.2 包装 7.3 贮存
