【HG化工标准】 塑料焊接机具 热熔焊机

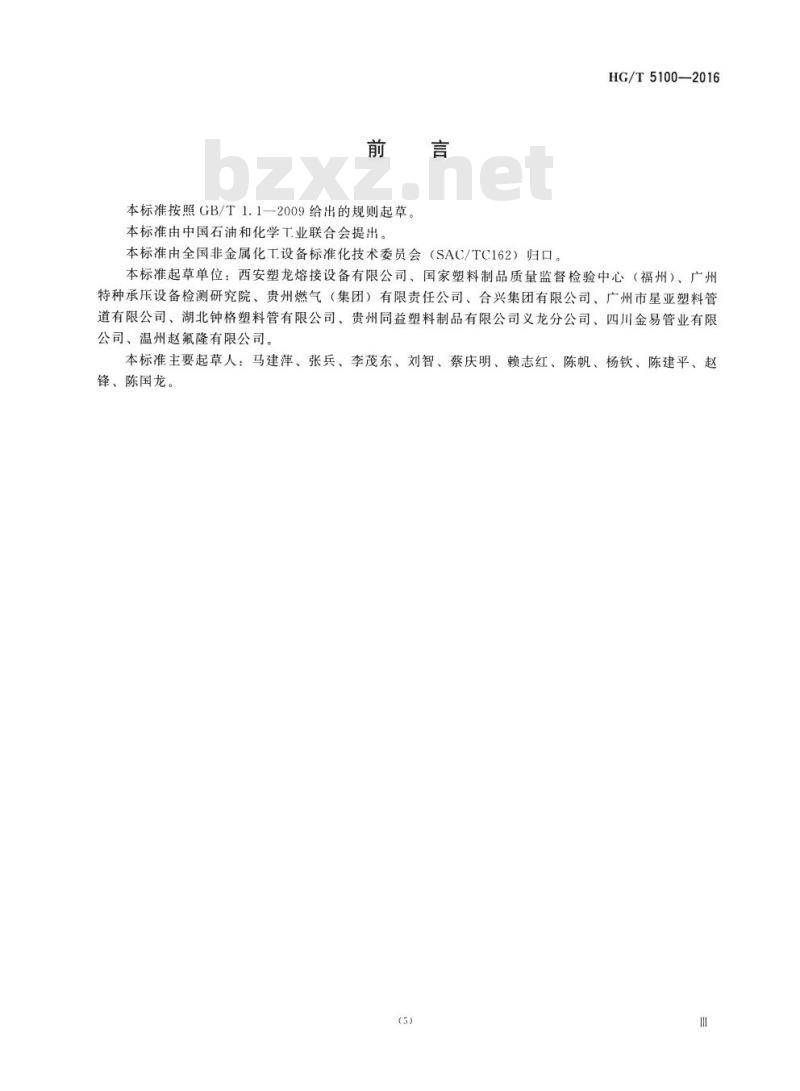

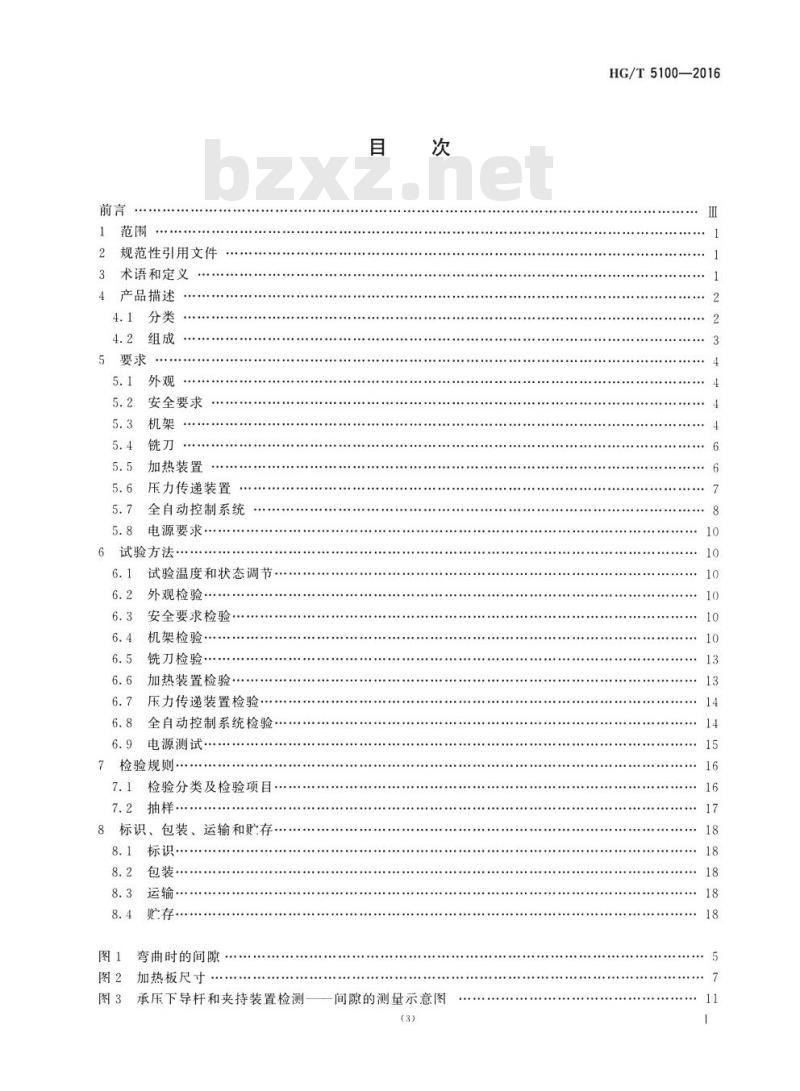

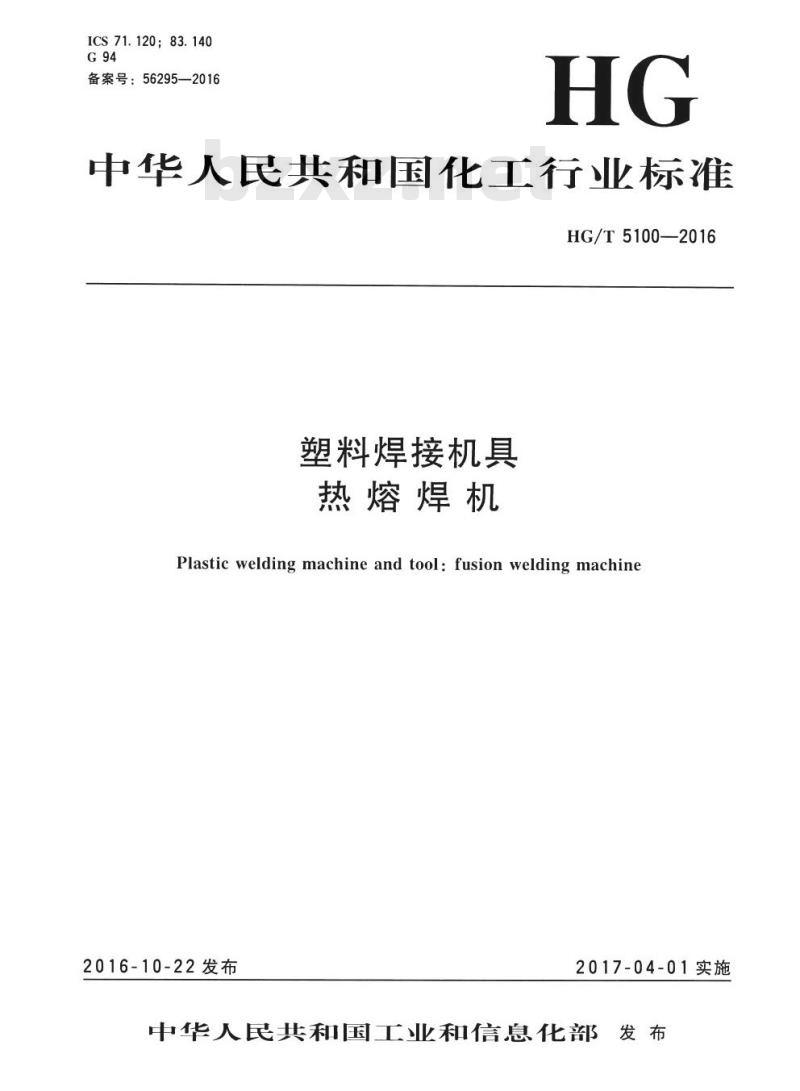

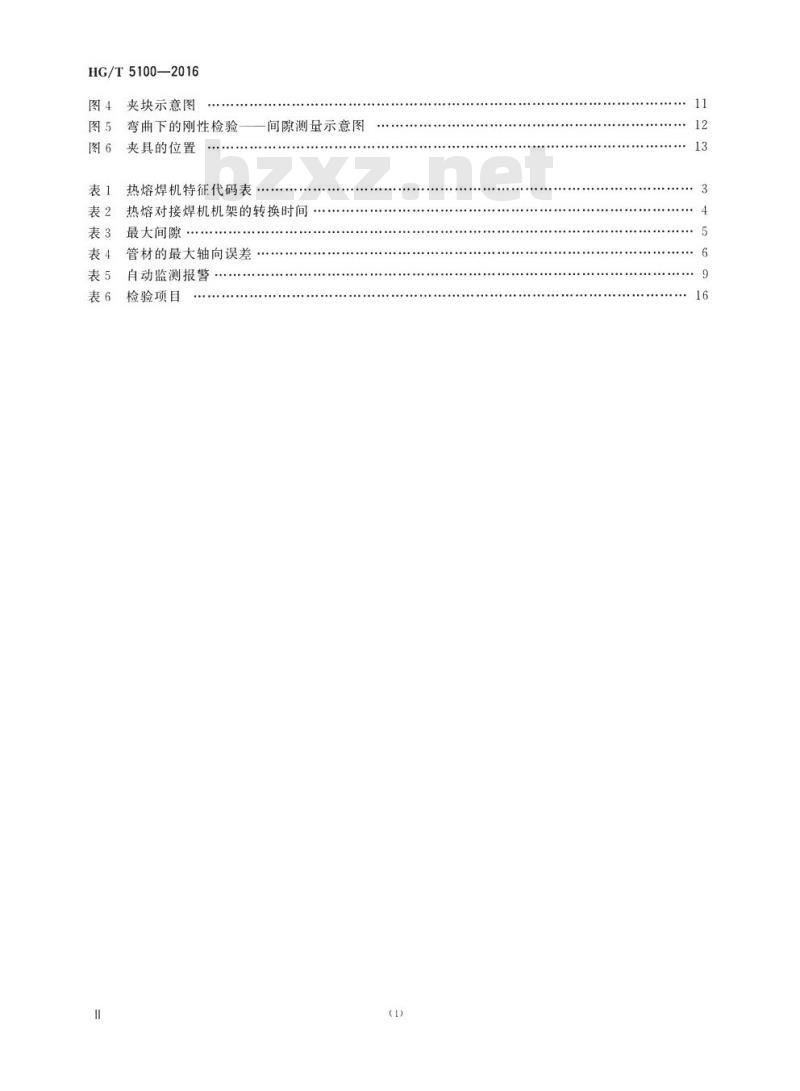

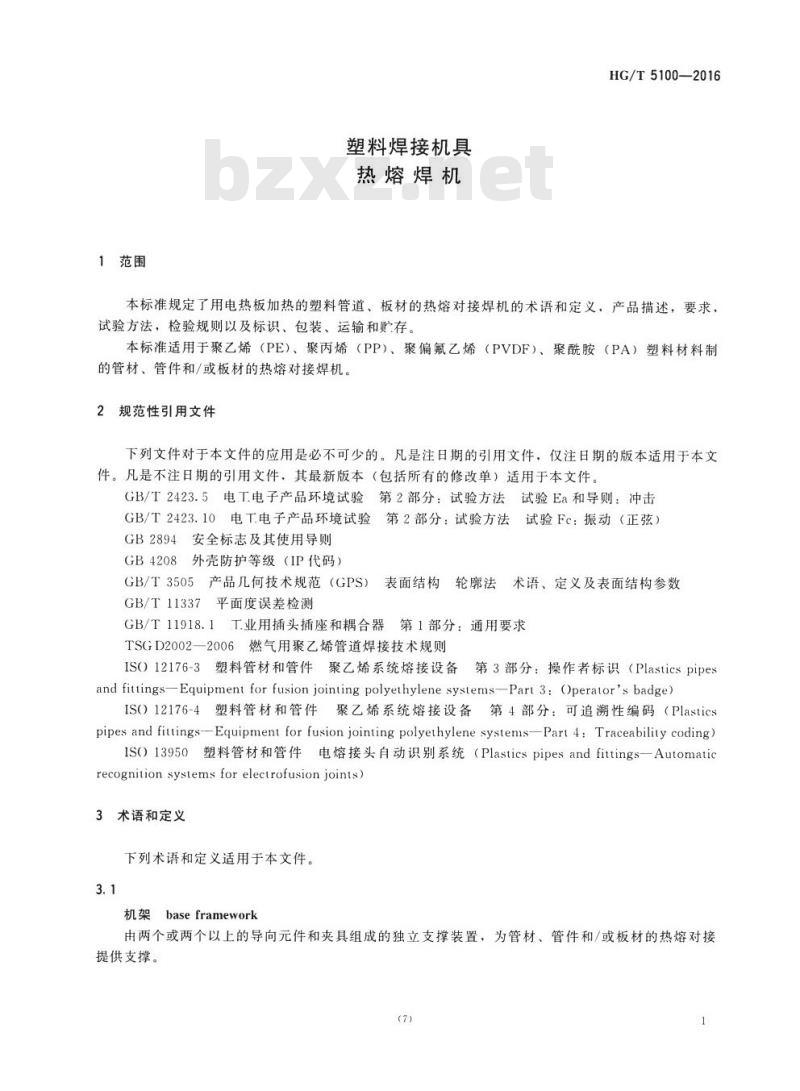

HG/T 5100—2016 塑料焊接机具 热熔焊机 Plastic welding machine and tool: fusion welding machine 备案号：56295—2016 发布日期：2016-10-22 实施日期：2017-04-01 中华人民共和国工业和信息化部发布 目次 前言 1 范围 2 规范性引用文件 3 术语和定义 4 产品描述 4.1 分类 4.2 组成 5 要求 5.1 外观 5.2 安全要求 5.3 机架 5.4 铣刀 5.5 加热装置 5.6 压力传递装置 5.7 全自动控制系统 5.8 电源要求 6 试验方法 6.1 试验温度和状态调节 6.2 外观检验 6.3 安全要求检验 6.4 机架检验 6.5 铣刀检验 6.6 加热装置检验 6.7 压力传递装置检验 6.8 全自动控制系统检验 6.9 电源测试 7 检验规则 7.1 检验分类及检验项目 7.2 抽样 8 标识、包装、运输和贮存 8.1 标识 8.2 包装 8.3 运输 8.4 贮存 附图与附表： 图1 弯曲时的间隙；图2 加热板尺寸；图3 承压下导杆和夹持装置检测；图4 间隙的测量示意图；图5 夹块示意图；图6 弯曲下的刚性检验；图7 夹具的位置 表1 热熔焊机特征代码表；表2 间隙测量示意图；表3 热熔对接焊机机架的转换时间；表4 最大间隙；表5 管材的最大轴向误差；表6 自动监测报警；表7 检验项目 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。 本标准起草单位：西安塑龙熔接设备有限公司、国家塑料制品质量监督检验中心（福州）、广州特种承设备检测研究院、贵州燃气（集团）有限责任公司、合兴集团有限公司、广州市星亚塑料管道有限公司、湖北钟格塑料管有限公司、贵州同益塑料制品有限公司义龙分公司、四川金易管业有限公司、温州赵氟隆有限公司。 本标准主要起草人：马建萍、张兵、李茂东、刘智、蔡庆明、赖志红、陈帆、杨钦、陈建平、赵锋、陈国龙。 1 范围 本标准规定了用电热板加热的塑料管道、板材的热熔对接焊机的术语和定义，产品描述，要求，试验方法，检验规则以及标识、包装、运输和贮存。本标准适用于聚乙烯（PE）、聚丙烯（PP）、聚偏氟乙烯（PVDF）、聚酰胺（PA）塑料材料制的管材、管件和/或板材的热熔对接焊机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2423.5 电气电子产品环境试验 第2部分：试验方法 试验 Ea 和导则：冲击 GB/T 2423.10 电气电子产品环境试验 第2部分：试验方法 试验 Fc：振动（正弦） GB 2894 安全标志及其使用导则 GB 4208 外壳防护等级（IP代码） GB/T 3505 产品几何技术规范（GPS）表面结构轮廓法术语、定义及表面结构参数 GB/T 11337 平面度误差检测 GB/T 11918.1 电气用插头插座和耦合器 第1部分：通用要求 TSGD 2002—2006 燃气用聚乙烯管道焊接技术规则 ISO 12176-3 塑料管材和管件 聚乙烯系统熔接设备 第3部分：操作者标识 ISO 12176-4 塑料管材和管件 聚乙烯系统熔接设备 第4部分：可追溯性编码 ISO 13950
