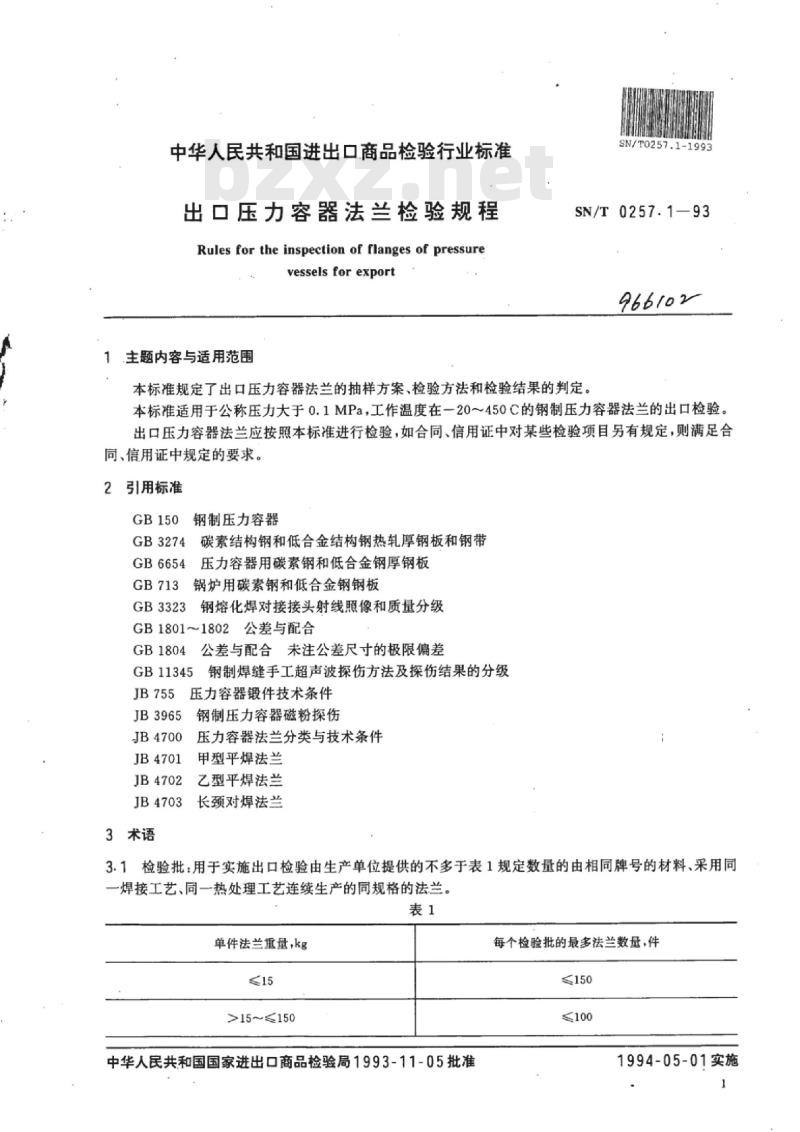

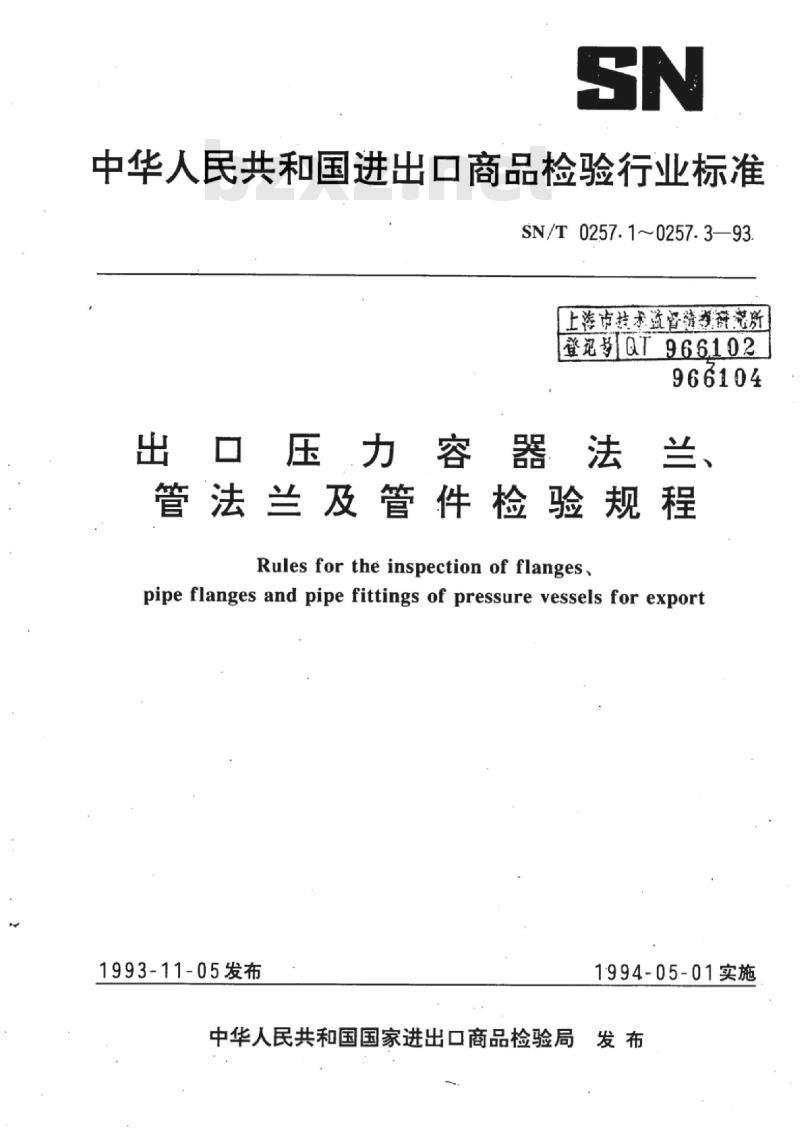

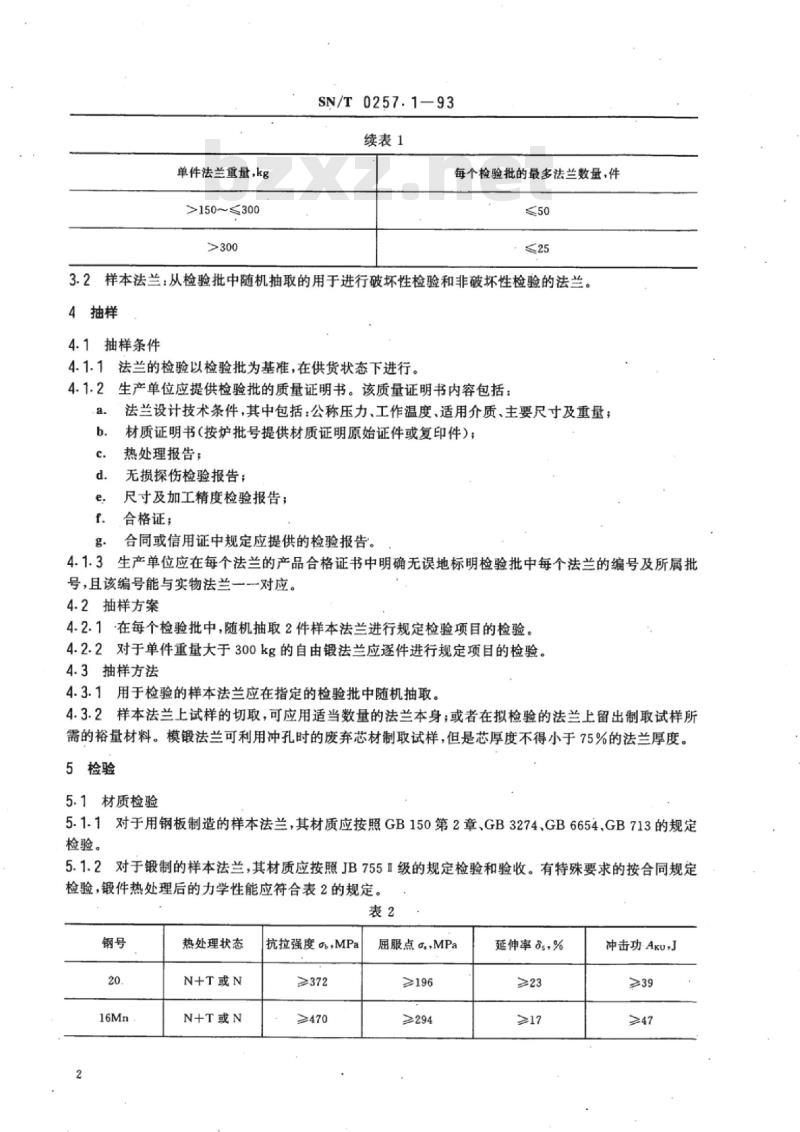

中华人民共和国进出口商品检验行业标准 SN/T0257.1—93 / SN/T0257.2—93 / SN/T0257.3—93 出口压力容器法兰、管法兰及管件检验规程 Rules for the inspection of flanges, pipe flanges and pipe fittings of pressure vessels for export 1993-11-05发布 1994-05-01实施 中华人民共和国国家进出口商品检验局发布 SN/T0257.1—93 出口压力容器法兰检验规程 SN/T0257.2—93 出口钢制管法兰检验规程 SN/T0257.3—93 出口管件检验规程 1 主题内容与适用范围 本标准规定出口压力容器法兰的抽样方案、检验方法及检验结果判定。本标准适用于公称压力大于0.1MPa、工作温度-20～450℃的钢制压力容器法兰出口检验。如合同或信用证另有规定，则按合同或信用证执行。 2 引用标准 GB150 钢制压力容器 GB3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB6654 压力容器用碳素钢和低合金钢厚钢板 GB713 锅炉用碳素钢和低合金钢钢板 GB3323 钢熔化焊对接接头射线照像和质量分级 GB1801～1802 公差与配合 GB1804 未注公差尺寸极限偏差 GB11345 钢制焊缝手工超声波探伤方法及分级 JB755 压力容器锻件技术条件 JB3965 钢制压力容器磁粉探伤 JB4700 压力容器法兰分类与技术条件 JB4701 甲型平焊法兰 JB4702 乙型平焊法兰 JB4703 长颈对焊法兰 3 术语 3.1 检验批：用于出口检验的生产批次，要求为相同材料牌号、相同焊接工艺、相同热处理工艺连续生产的同规格法兰，数量不超过规定值。 3.2 样本法兰：从检验批中随机抽取用于破坏性与非破坏性检验的法兰。 4 抽样 4.1 抽样条件 检验以检验批为单位，在供货状态下进行。生产单位应提供质量证明书，包括设计技术条件、材质证明、热处理报告、无损检测报告、尺寸及加工精度报告、合格证及合同规定的其他资料。 每个法兰产品合格证应标明批号及编号，并与实物对应。 4.2 抽样方案 每个检验批随机抽取2件样本法兰进行检验。单件重量大于300kg的自由锻法兰应逐件检验。 4.3 抽样方法 样本法兰应在指定批次中随机抽取，试样可从法兰本体或预留加工裕量材料中切取；模锻法兰可利用冲孔废弃芯材制样，但芯材厚度不得小于法兰厚度的75%。 5 检验 5.1 材质检验 钢板制造法兰按GB150、GB3274、GB6654、GB713检验。 锻制法兰按JB755 II级要求检验，必要时按合同规定执行。 锻件热处理后力学性能应符合要求，例如： 20钢：抗拉强度≥372MPa，屈服点≥196MPa，延伸率≥23%，冲击功≥39J 16Mn：抗拉强度≥470MPa，屈服点≥294MPa，延伸率≥17%，冲击功≥47J （后续标准还包括20MnMo、15CrMo等材料要求及相关检验项目）
