  • DL/T 5717-2015
  • 现行

基本信息

  • 标准号:

    DL/T 5717-2015

  • 标准名称:

    农村住宅电气工程技术规范

  • 标准类别:

    电力行业标准(DL)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

其他信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

DL/T 5717-2015.Technical code for electrical engineering of rural residential buildings.
1总则
1.0.1针对当前中国农村用电安全的现状,为进一步规范农村居民住宅电气安装、使用,防范农村住宅电气事故发生,制定本规范。本规范规定了农村居民自建房住宅有关电气设备及装置的选择、安装和检验等工作的相关技术要求。
1.0.2 DL/T 5717适用于工频交流电压1000V及以下低压供电的农村居民住宅的户内电气设备及装置的选择、安装和检验,包括对现有住宅进行集中整治或翻新改造。
2术语
2.0.1用户user
采用低压供电的农村居民用电客户。
2.0.2电源进线 power incoming line
从计量电能表出线至用户院(屋)内总电源控制装置之间的线路。
2.0.3开关装置 switchgear
由断路器(熔断器)、剩余电流动作保护装置(漏电保护器)、刀闸等元件组成的,可接通和断开户(屋)内全部或部分电力的控制电器组合。
2.0.4保护线protecting earthing
连接电器设备外露可导电部分与保护接地体或保护中性线的导线。
2.0.5户保household protection
安装在用户电源进线处的剩余电流动作保护装置,亦称“家保”。
2.0.6末级保护grid end protection
用于保护单台电器设备(工器具)的剩余电流动作保护装置。
2.0.7相线phase line
俗称“火线”,是指从配电变压器每个绕组始端(与中性点相对)引出,对地电压为220V的连线。

标准内容标准内容

部分标准内容:

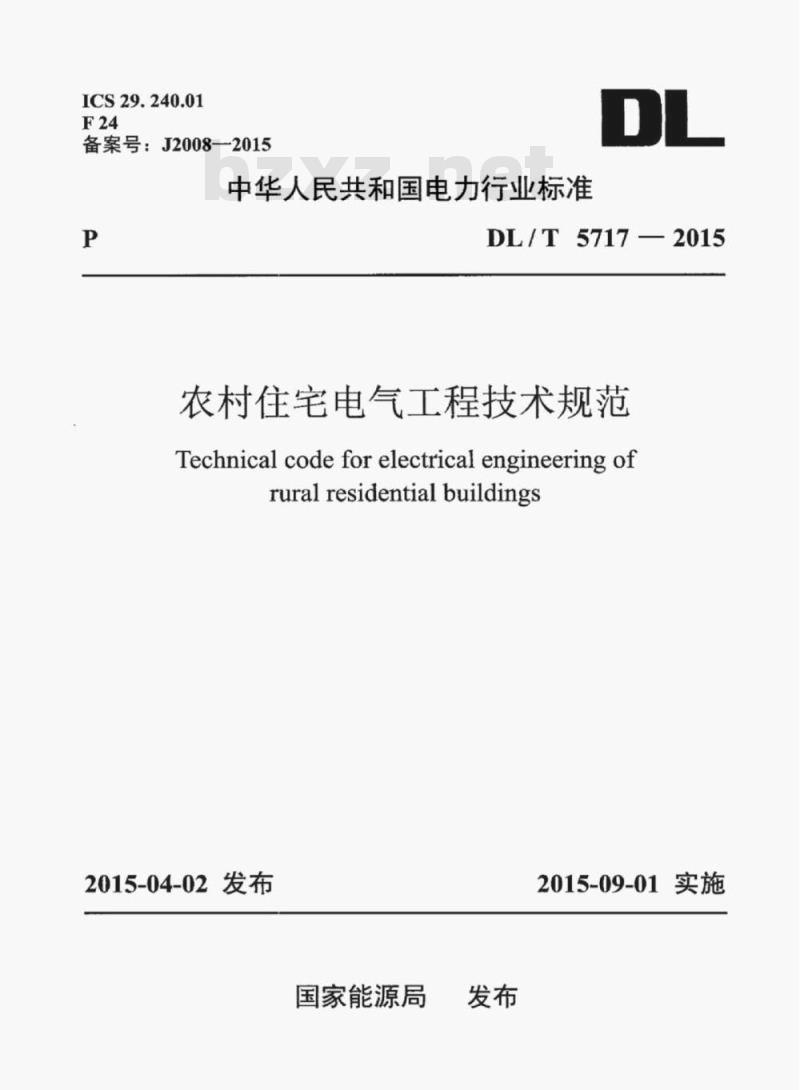

ICS29.240.01
F24
备案号:J2008—2015
中华人民共和国电力行业标准
DL/T57172015
农村住宅电气工程技术规范
Technical code for electrical engineering ofrural residentialbuildings
2015-04-02发布
国家能源局
2015-09-01实施

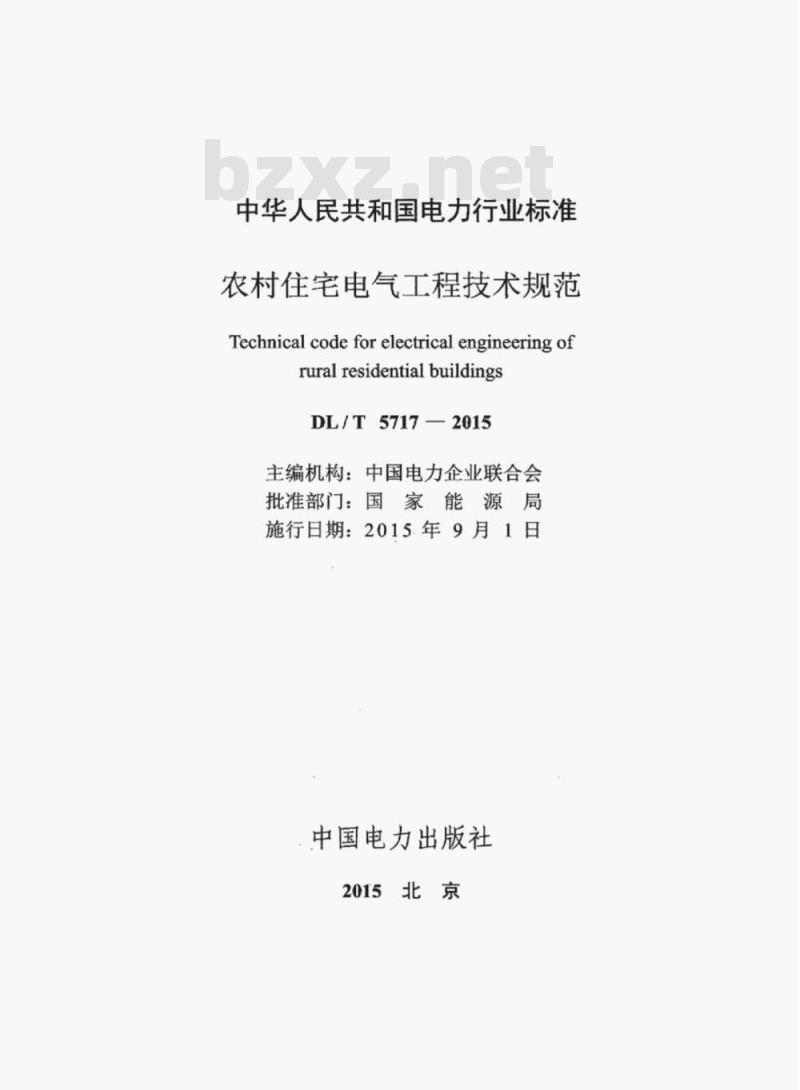

中华人民共和国电力行业标准
农村住宅电气工程技术规范
Technical code for electrical engineering ofrural residentialbuildings
DL/T5717—2015
主编机构:中国电力企业联合会批准部门:国家能源局
施行日期:2015年9月1日
中国电力出版社
2015北京

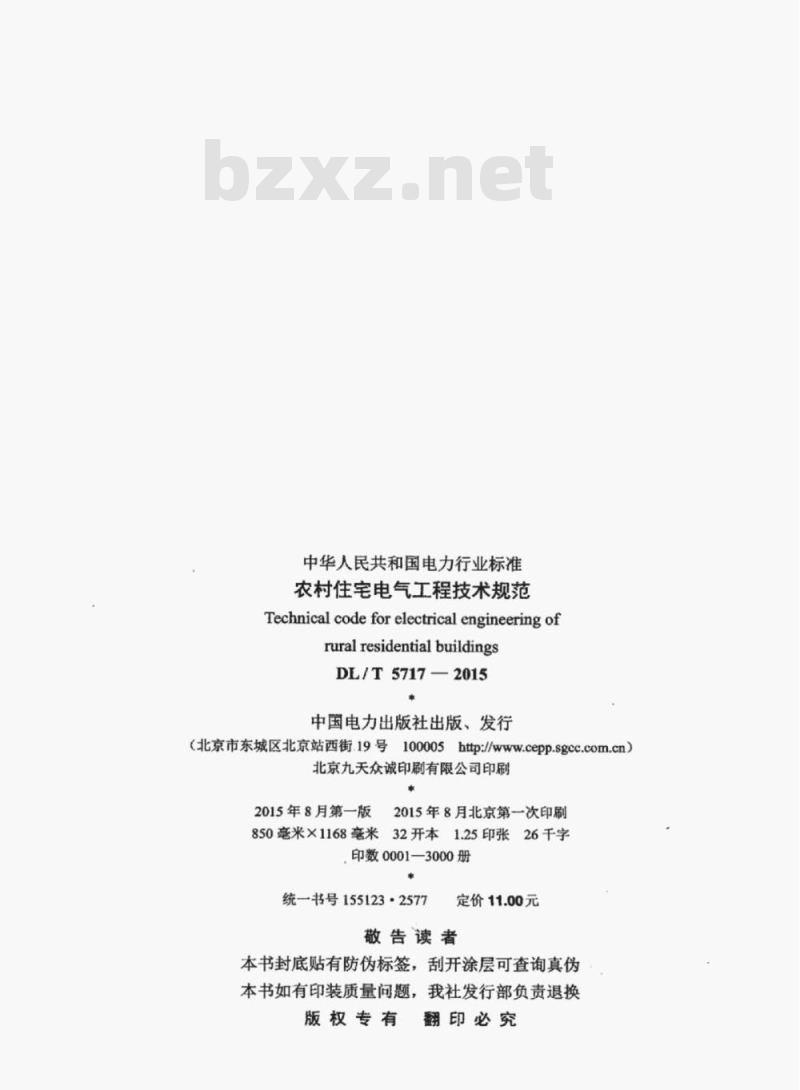

中华人民共和国电力行业标准
农村住宅电气工程技术规范
Technicalcodeforelectrical engineeringofrural residential buildings
DL/T5717—2015
中国电力出版社出版、发行
(北京市东城区北京站西街19号100005http://cepp.sgcc.com.cn)北京九天众诚印刷有限公司印刷2015年8月第一版
2015年8月北京第一次印刷
850毫米×1168毫米32开本1.25印张26千字印数0001—3000册
统一书号155123·2577
定价11.00元
敬告读者
本书封底贴有防伪标签,刮开涂层可查询真伪本书如有印装质量问题,我社发行部负责退换版权专有
翻印必究
DL/T5717-2015

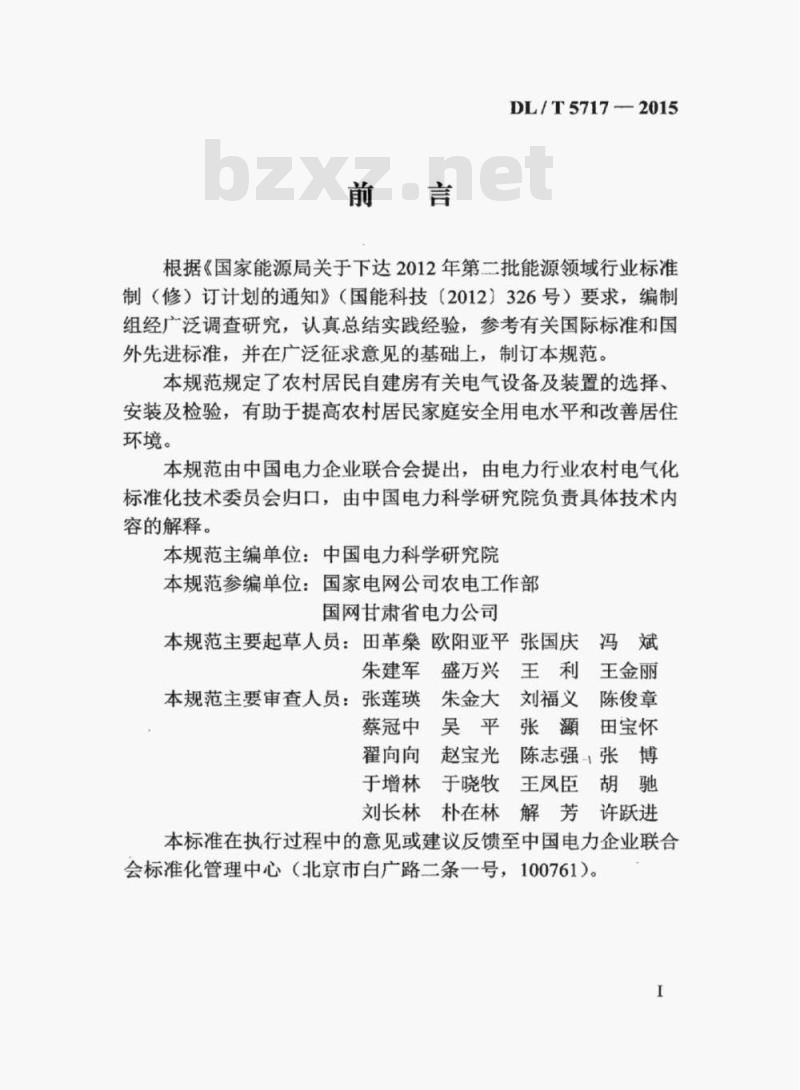

根据《国家能源局关于下达2012年第二批能源领域行业标制(修)订计划的通知》(国能科技(2012)326号)要求,编制组经广泛调查研究,认真总结实践经验,参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,制订本规范。本规范规定了农村居民自建房有关电气设备及装置的选择、安装及检验,有助于提高农村居民家庭安全用电水平和改善居住环境。
本规范由中国电力企业联合会提出,由电力行业农村电气化标准化技术委员会归口,由中国电力科学研究院负责具体技术内容的解释。
本规范主编单位:中国电力科学研究院本规范参编单位:国家电网公司农电工作部国网甘肃省电力公司
本规范主要起草人员:田革桑欧阳亚平张国庆冯斌朱建军盛万兴王利王金丽
本规范主要审查人员:张莲瑛朱金大刘福义陈俊章蔡冠中吴平张田宝怀
翟向向赵宝光陈志强张博
于增林于晓牧王凤臣胡驰
刘长林朴在林解芳许跃进
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号,100761)。I
DL/T57172015

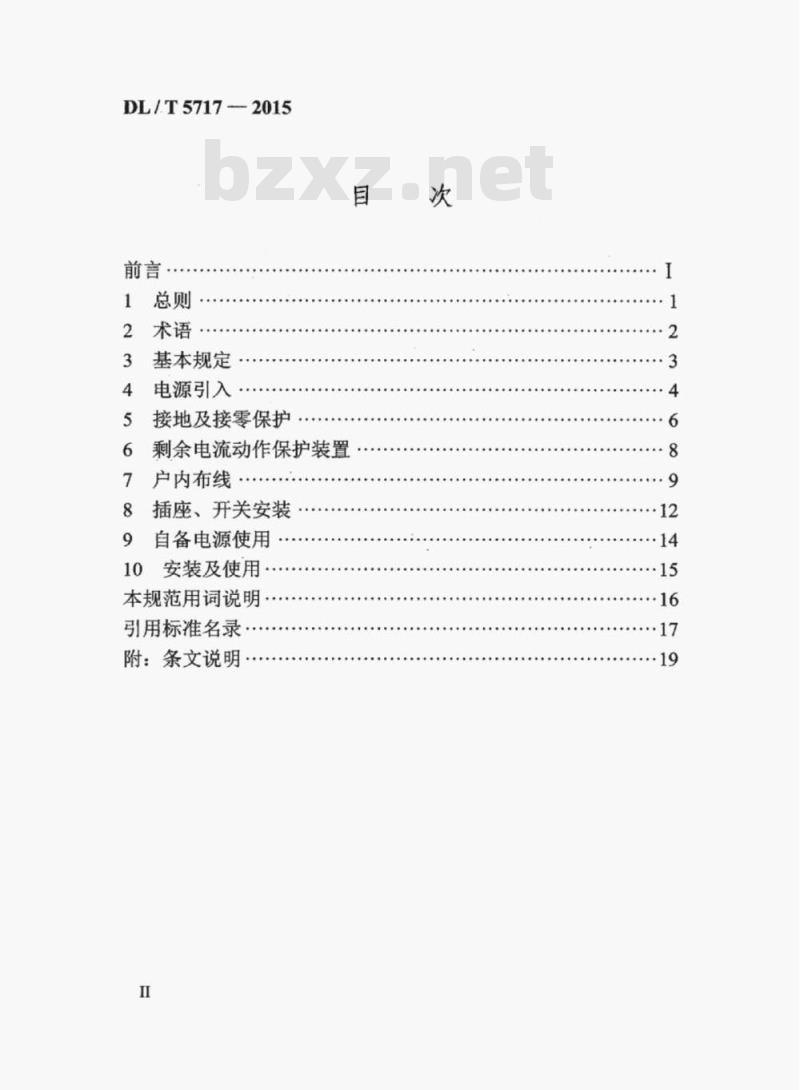

基本规定
电源引入
接地及接零保护
剩余电流动作保护装置
户内布线
插座、开关安装
自备电源使用
10安装及使用
本规范用词说明
引用标准名录
附条文说明…
·12
·15
·16
·19
Introduction
General provisions.....
Terms
BasicRequirement
Powerlead.
Contents
Groundingandzero connection protection:DL/T5717-2015
Residual current operated protective devicesInteriorwiring
Socket and switches installed -.Self-contained power supply use10Installmentanduse
Wordsexplanation
Normativestandard ..
Addition:Explanationofprovisions.:8
·12
·14
·15
·16
1总则
DL/T5717-2015
1.0.1,针对当前中国农村用电安全的现状,为进一步规范农村居民住宅电气安装、使用,防范农村住宅电气事故发生,制定本规范。本规范规定了农村居民自建房住宅有关电气设备及装置的选择、安装和检验等工作的相关技术要求。1.0.2本规范适用于工频交流电压1000V及以下低压供电的农村居民住宅的户内电气设备及装置的选择、安装和检验,包括对现有住宅进行集中整治或翻新改造。I
DL/T57172015
2.0.1用户userbzxz.net
2术语
采用低压供电的农村居民用电客户。2.0.2电源进线powerincomingline从计量电能表出线至用户院(屋)内总电源控制装置之间的线路。
2.0.3开关装置switchgear
由断路器(熔断器)、剩余电流动作保护装置(漏电保护器)刀闸等元件组成的,可接通和断开户(屋)内全部或部分电力的控制电器组合。
2.0.4保护线protectingearthing连接电器设备外露可导电部分与保护接地体或保护中性线的导线。
2.0.5户保householdprotection安装在用户电源进线处的剩余电流动作保护装置,亦称“家保”。
2.0.6末级保护gridendprotection用于保护单台电器设备(工器具)的剩余电流动作保护装置2.0.7相线phase line
俗称“火线”,是指从配电变压器每个绕组始端(与中性点相对)引出,对地电压为220V的连线。2.0.8零线nullline
俗称“地线”,是指从配电变压器绕组相连接的尾端引出,直接接地的连线。
3基本规定
DL/T57172015
3.0.1用户选用的导线、开关、插座、剩余电流动作保护装置等电气装置、设备,应符合国家现行有关标准,容量满足最大负荷使用要求。
3.0.2用户选用的剩余电流动作保护装置及其他电器设备,应通过国家强制性产品认证(3C认证),并优先选用有保险公司对其质量进行承保的产品。
3.0.3农村住宅电气装置的安装应符合国家现行有关安全技术标准的规定,并满足本规范的要求。3.0.4农村住宅电气装置安装(改造)工程的承揽人,应持有有效的电气装置施工安装资质,并为其所承揽的安装工程质量负责。3.0.5农村住宅电气装置绝缘电阻值不应小于0.5MQ,户内接地电阻值不应大于102。
3.0.6农村住宅电气装置安装完毕并经自检合格后,向供电企业提出接(送)电申请:受电装置经供电企业检验合格后,方可接电。
DL/T57172015
4电源引入
4.1电源进线
4.1.1电源进线宜选用铜芯绝缘导线,其截面应根据用户用电负荷确定,不应小于4mm;选用铝线时,其截面不应小于10mm。4.1.2采用架空方式敷设时,电源进线对地面的垂直距离不宜小于2.5m:穿墙时应套硬质绝缘阻燃套管,套管应内高外低,两端露出墙壁部分不应小于10mm。电线在室外应做滴水弯,滴水弯最低点距地面小于2m时,电源进线应加装绝缘护套。4.1.3电源进线采用地埋方式敷设时,导线埋深不宜小于0.8m。自导线理设处至用户总开关装置之间应套硬质绝缘阻燃套管,导线在套管下端预理适当裕度。
4.1.4电源进线与信息通信、广播电视等弱电线路应分开进户和敷设,严禁使用同一穿墙或理设套管。电源进线与弱电线路交叉时,其垂直距离不应小于下列数值:电源进线在上方时0.6m,电源进线在下方时0.3m。
4.2配电装置
4.2.1电源进线进入户内后,应首先接入总配电箱(盘)。两层及以上的居民自建房应在每层设置分配电箱,其电源应从总配电箱内独立引出。配电箱底边距离地面高度不应小于1.2m,并安装在用户便于操作的地方。
4.2.2配电箱中应包含总开关、分路控制开关、剩余电流动作保护装置等。
4.2.3配电箱内的开关装置应能同时断开相线和零线。4
DL/T5717-2015
4.2.4配电箱内的开关装置应具备短路保护功能,有条件的可增加过负荷保护功能。
4.2.5总配电箱、分配电箱内的断路器、剩余电流动作保护装置的动作电流、时限等应相互配合,实现分级保护。4.2.6配电箱内应配置有断路器保护的照明供电回路,一般电源插座回路及空调、电炊具、电热水器等专用的电源插座回路4.2.7厨房的电源插座和卫生间的电源插座应使用专用回路,且不宜采用同一回路。
4.2.8水泵、家庭农产品加工设备等较大功率或易发生安全故障的用电装置,其电源应从配电箱独立引出,并配置相应的开关和保护装置。
DL/T5717-2015
5接地及接零保护
5.0.1用户应统-一使用户内总保护线(PE)接地方式(如图5.0.1-1所示)。特殊情况需要采用户内总保护线接零方式的(如图5.0.1-2所示),必须经过供电企业批准。严禁同一配变台区供电的不同用户或同一用户内部同时采用保护接地和保护接零的接地方式N
+公用配变
中性点接地
图5.0.1-1
单相三孔插座
剩余电流动作
保护装置
设备外壳
及保护线
电气设备
户内接地极
户内总保护线与户内接地极连接示意图剩余电流动作
保护装置
单相三孔插座
专公用配变
中性点接地
设备外壳
及保护线
图5.0.1-2户内总保护线与电源中性线连接示意图6
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
