【行业标准】 进出口家用及类似用途电器检验技术要求 第7部分：储水式电热水器的能效

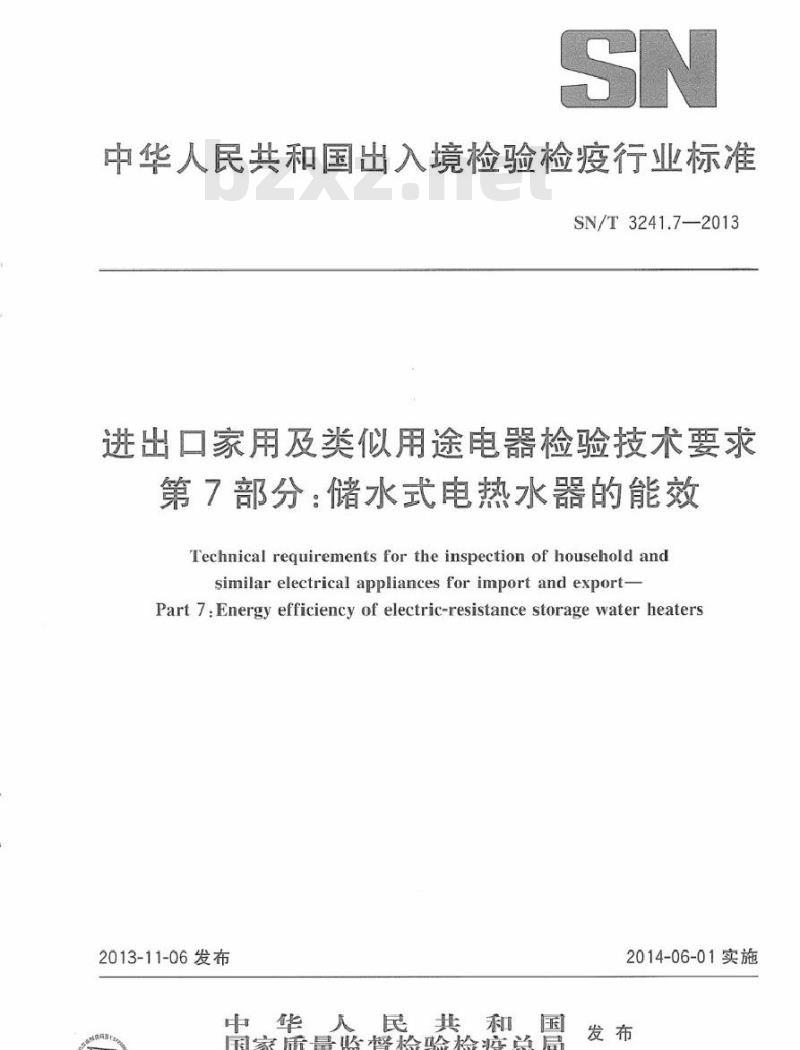

中华人民共和国出入境检验检疫行业标准SN/T3241.7—2013
进出口家用及类似用途电器检验技术要求第7部分：储水式电热水器的能效Technical requirements for the inspection of household andsimilar electrical appliances for import and export-Part 7:Energy efficiency of electric-resistance storage water heaters2013-11-06发布
中华人民共和国
国家质量监督检验检疫总局
2014-06-01实施

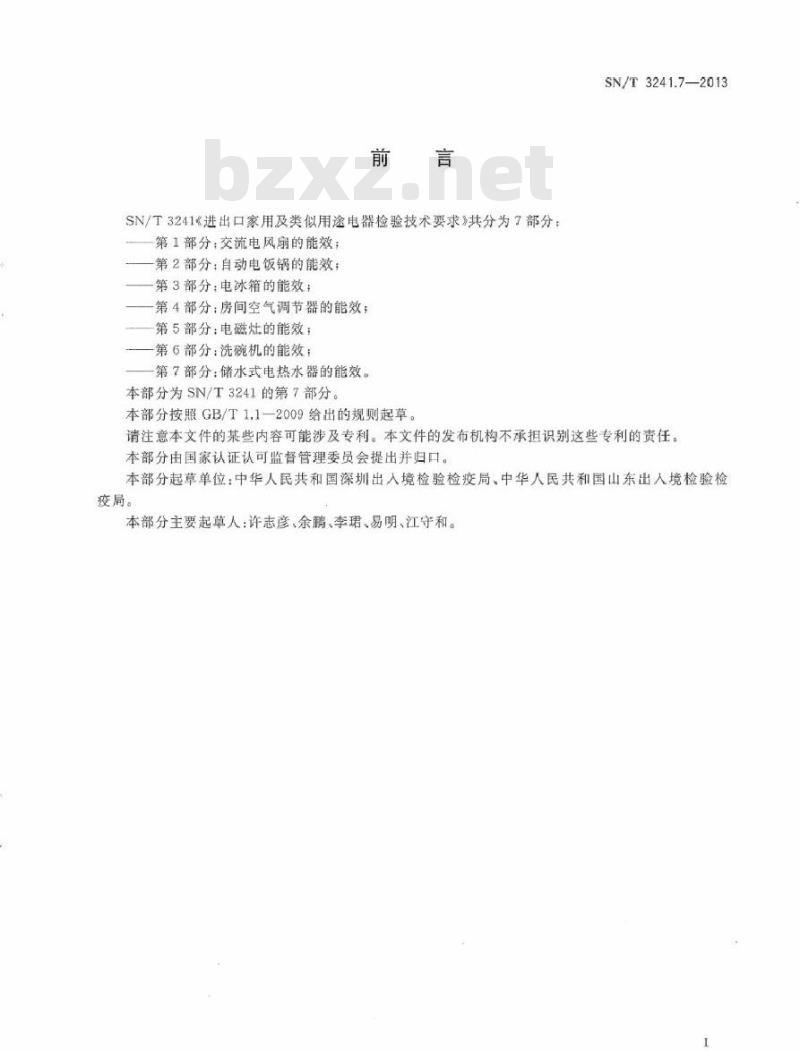

SN/T3241《进出口家用及类似用途电器检验技术要求》共分为7部分：第1部分：交流电风扇的能效；
第2部分：自动电饭锅的能效；
第3部分：电冰箱的能效：
第4部分：房间空气调节器的能效；第5部分：电磁灶的能效；
一第6部分：洗碗机的能效；
第7部分：储水式电热水器的能效。本部分为SN/T3241的第7部分。
本部分按照GB/T1.1一2009给出的规则起草。SN/T3241.7-—2013
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本部分由国家认证认可监督管理委员会提出并归口。本部分起草单位：中华人民共和国深圳出入境检验检疫局、中华人民共和国山东出人境检验检疫局。
本部分主要起草人：许志彦、余腾、李珺、易明、江守和。1范围

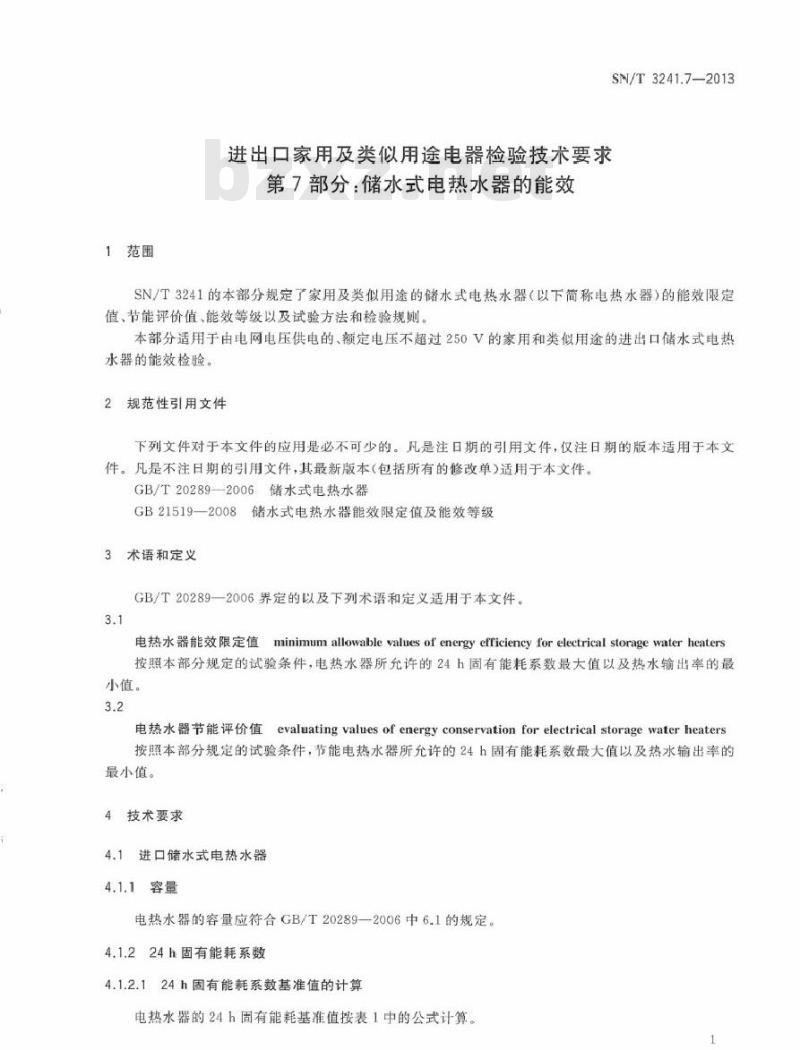

进出口家用及类似用途电器检验技术要求第7部分：储水式电热水器的能效SN/T3241.7-2013
SN/T3241的本部分规定了家用及类似用途的储水式电热水器（以下简称电热水器）的能效限定值、节能评价值、能效等级以及试验方法和检验规则。本部分适用于由电网电压供电的、额定电压不超过250V的家用和类似用途的进出口储水式电热水器的能效检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T20289—2006储水式电热水器GB21519一2008储水式电热水器能效限定值及能效等级3术语和定义
GB/T20289一2006界定的以及下列术语和定义适用于本文件。3.1
电热水器能效限定值minimumallowablevaluesofenergyefficiencyforelectrical storagewaterheaters按照本部分规定的试验条件，电热水器所允许的24h固有能耗系数最大值以及热水输出率的最小值。
电热水器节能评价值evaluatingvaluesofenergyconservationforelectricalstoragewaterheaters按照本部分规定的试验条件，节能电热水器所允许的24h固有能耗系数最大值以及热水输出率的最小值。
4技术要求
进口储水式电热水器
4.1.1容量
电热水器的容量应符合GB/T20289—2006中6.1的规定。4.1.224h固有能耗系数
4.1.2.124h固有能耗系数基准值的计算电热水器的24h固有能耗基准值接表1中的公式计算。SN/T3241.7-—2013
表1电热水器24h固有能耗基准值额定容量（CR）/L
30100Ch>200
注：C.为电热水器的赖定容量，C为电热水器的实测容量224h固有能耗系数的计算
电热水器24h固有能耗系数按式）计算：e=QQ
式中：
电热水器24h固有能耗系数：
24h固有能耗基准值(Q)/ckW·h）Q=0.024C+0.6
Q=0.015C+0.8
Q=0.008C+1.5
Q=0.006C+2.0
Q—电热水器24h固有能耗，单位为于瓦时(kw·h)Q
电热水器24h固有能耗基准值，单位为于瓦时（kw·h）电热水器能效等级
电热水器能效等级分为5级，1级能效最高。各等级电热水器24h固有能耗系数和热水输出率应符合表2的规定。
能效等级
4.1.4电热水器能效限定值
电热水器能效等级wwW.bzxz.Net
24h固有能耗系数（e）
电热水器能效限定值为表2中能效等级的4级。4.1.5电热水器节能评价值
电热水器节能评价值为表2中能效等级的2级。4.2出口储水式电热水器
适用时，其能效应符合使用国家（区域）技术法规的要求。2
热水输出率(μ)
≥70%
≥60%
5抽样
从被抽到批次的商品中随机抽取同型号3台样品，其中2台试验，1台备用。6进口储水式电热水器的试验方法6.1试验的一般条件
6.1.1试验条件
测试时应满足下列条件：
a）：实验室空气流速不应大于0.25m/s。SN/T3241.7—2013
环境温度为20℃士2℃。环境温度的测量点应选择在被测电热水器与测试角壁的中间点或b)
距离被测电热水器1m处，两者取较小值，并位于被测电热水器的一半高度。环境温度应在稳定条件下测量。
相对湿度不超过85%，并在稳定条件下测定。不应在热水从电热水器中排出的瞬间取得。d）在被测电热水器规定的额定输入功率下进行，偏差不能大于士5%。e）进水温度保持在15℃土2℃。f
使电热水器处于正常安装使用状态。对于出口散开式电热水器，关闭电热水器的进水阀门：对于密闭式电热水器，测试期间不排水时的水压应在0.28MPa，与电热水器额定压力之间保持稳定，波动在士0.05MPa范围内。试验用的仪器、仪表
主要的仪器、仪表要求如下：
电气测量用仪表，其准确度应不低于士0.5%：a)
测量温度用仪表，其准确度在0.5K以内；b)
测量时间用仪表，其准确度为士1s/h；c)
测量湿度用仪表，其准确度为土1%；e)
测量能耗用仪表，其准确度为0.01kW.h。电热水器安装
被测电热水器应按照制造商提供的说明书的规定进行安装。如果随机附带附件，安装时应使用随机所带的附件以及安装附件。
挂壁式电热水器应安装在无障碍物的空间或测试角壁的隔墙或隔板上。隔墙或隔板距离墙面至少留有150mm，上下至少留有250mm，前面和两侧面至少留有700mm的空间。放置在地面上使用的电热水器应安装在地板上，或为测试方便安装在类似的地板上或支架上，并尽可能靠近测试角壁的两边墙。
嵌装式电热水器应按制造商的使用说明安装就位。进出水管的安装应按照制造商的说明要求连接必要的附件（如安全阀等），非制造商提供的连接管和阀门应采用非金属件，如采用金属件时，需要增加一定的保温措施（等同非金属管材料）。6.2容量的测试方法
储水式电热水器容量的测试方法按照GB21519—2008中5.2的规定执行。SN/T3241.7—2013
24h固有能耗的测试
储水式电热水器24h固有能耗的测试按照GB21519—2008中5.3的规定执行。6.4热水输出率测试方法
储水式电热水器热水输出率的测试方法按照GB215192008中5.4的规定执行。7检验及合格判定
对2台样品检测其能源效率，试验结果2台均符合本部分要求，则该批型号为合格；如果2台均不符合本部分要求，则该批型号为不合格。如果只有1台不符合本部分要求，应对备用的电热水器进行测试，如测试结果均符合本部分要求，则判定为合格；如备用电热水器测试结果仍不符合本部分要求，则判定为不合格。
书号：155066·2-26963
SN/T3241.7-2013
定价：
