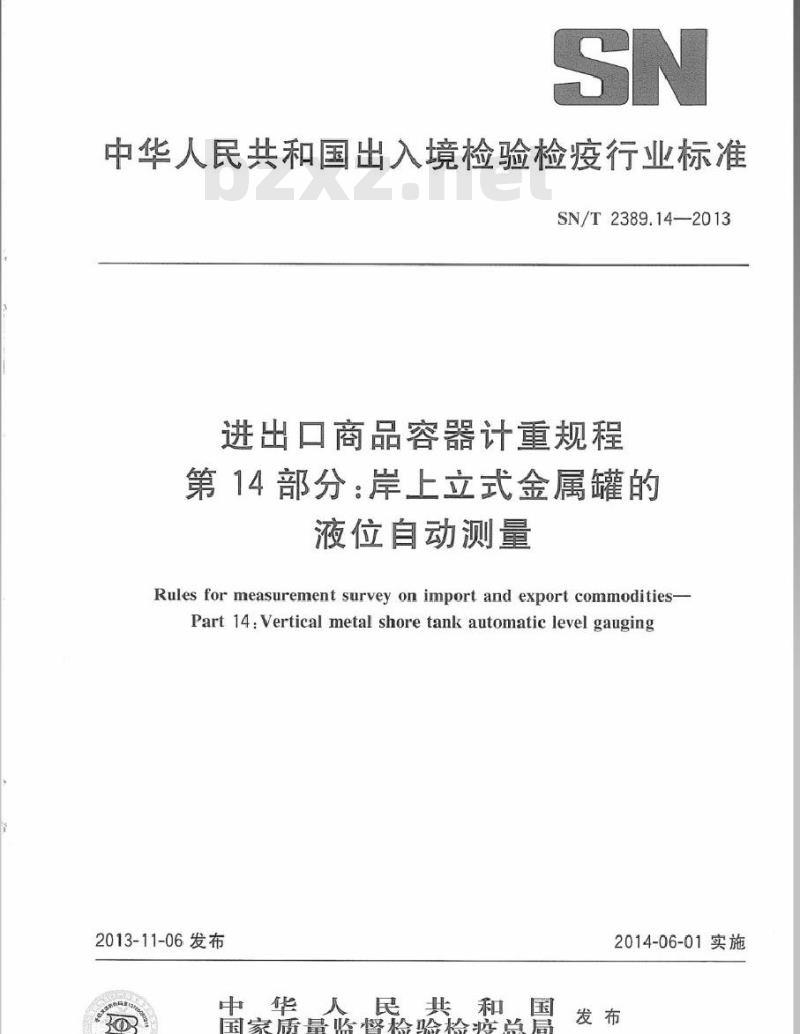

【行业标准】 进出口商品容器计重规程 第14部分：岸上立式金属罐的液位自动测量

中华人民共和国出入境检验检疫行业标准SN/T2389.14—2013
进出口商品容器计重规程
第14部分：岸上立式金属罐的
液位自动测量
Rules for measurement survey on import and export commodities-Part 14:Vertical metal shore tank automatic level gauging2013-11-06发布
中华人民共和国
国家质量监督检验检疫总局www.bzxz.net
2014-06-01实施

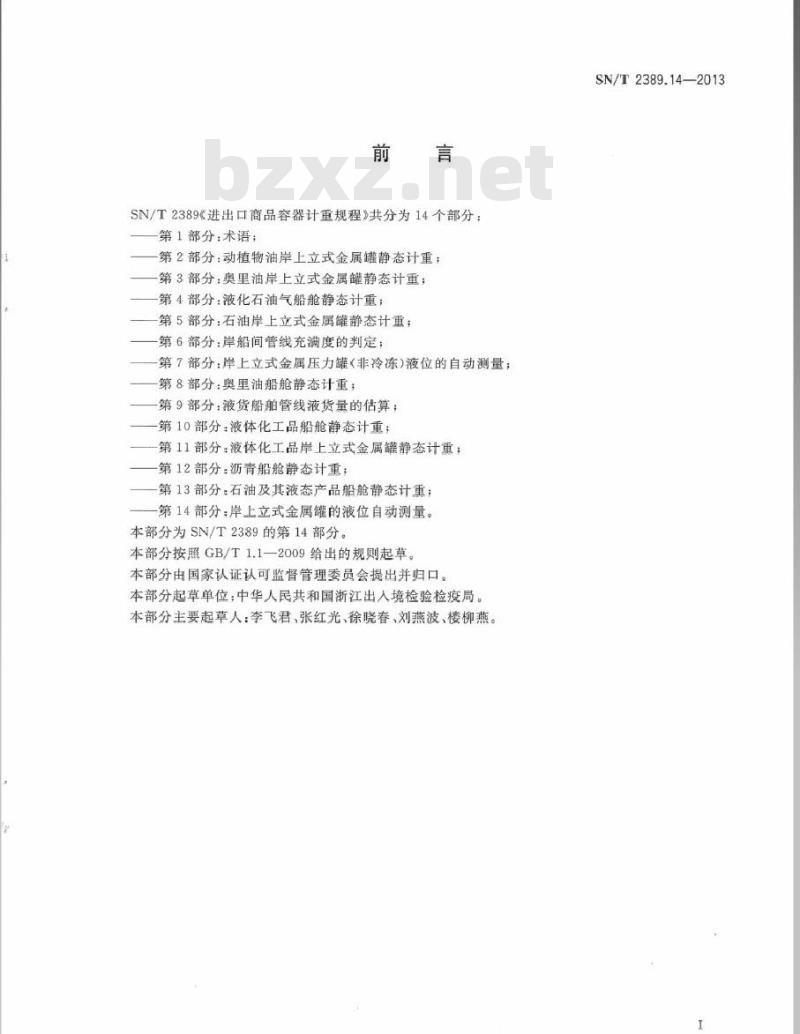

SN/T2389《进出口商品容器计重规程》共分为14个部分：第1部分：术语；
第2部分：动植物油岸上立式金属罐静态计重：一第3部分：奥里油岸上立式金属罐静态计重；第4部分：液化石油气船舱静态计重；第5部分：石油岸上立式金属罐静态计重；一第6部分：岸船间管线充满度的判定：一第7部分：岸上立式金属压力罐（非冷冻）液位的自动测量；第8部分：奥里油船舱静态计重；第9部分：液货船舶管线液货量的估算；第10部分：液体化工品船舱静态计重；一第11部分：液体化工品岸上立式金属罐静态计重；一第12部分：沥青船舱静态计重；第13部分：石油及其液态产品船舱静态计重；一第14部分：岸上立式金属罐的液位自动测量。本部分为SN/T2389的第14部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由国家认证认可监督管理委员会提出并归口。本部分起草单位：中华人民共和国浙江出人境检验检疫局。本部分主要起草人：李飞君、张红光、徐晓春、刘燕波、楼柳燕。SN/T2389.14—2013

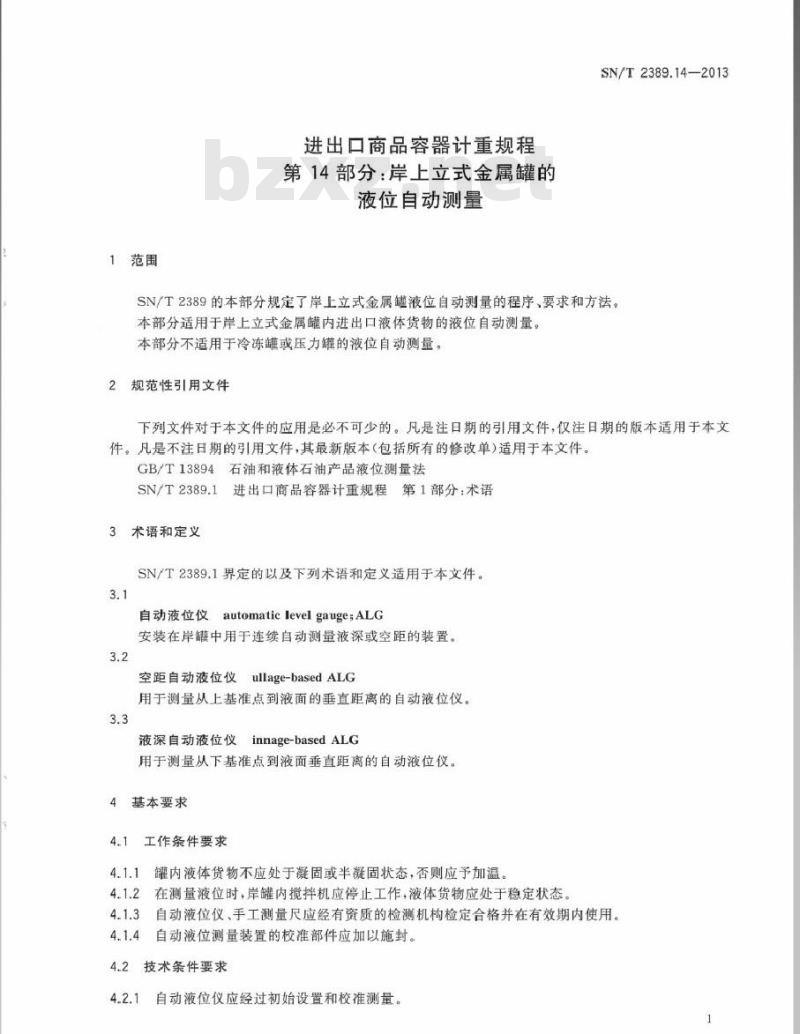

1范围
进出口商品容器计重规程
第14部分：岸上立式金属罐的
液位自动测量
SN/T2389.14—2013
SN/T2389的本部分规定了岸上立式金属罐液位自动测量的程序，要求和方法。本部分适用于岸上立式金属罐内进出口液体货物的液位自动测量。本部分不适用于冷冻罐或压力罐的液位自动测量2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T13894石油和液体石油产品液位测量法SN/T2389.1进出口商品容器计重规程第1部分：术语3术语和定义
SN/T2389.1界定的以及下列术语和定义适用于本文件。3.1
自动液位仪automaticlevelgauge;ALG安装在岸罐中用宇连续自动测量液深或空距的装置。3.2
空距自动液位仪ullage-basedALG用于测量从上基准点到液面的垂直距离的自动液位仪。3.3
液深自动液位仪innage-basedALG用于测量从下基准点到液面垂直距离的自动液位仪。4基本要求
4.1工作条件要求
罐内液体货物不应处于凝固或半凝固状态，否则应予加温4.1.1
在测量液位时，岸罐内揽拌机应停止作，液体货物应处于稳定状态。自动液位仪、手工测量尺应经有资质的检测机构检定合格并在有效期内使用。4.1.4
自动液位测量装置的校准部件应加以施封。4.2技术条件要求
自动液位仪应经过初始设置和校准测量。1
SN/T2389.14-2013
4.2.2自动液位仪的数据传感器的分辨率应在1mm以内，并有足够灵敏的反应来追踪液位的变化，4.3安全条件要求
当使用自动液仪测量岸罐液位时，应遵循有关安全和材料适用性的相关标准和国家有关规定；应遵守设备的安全操作规程；同时也应遵守进人危险区域安全规定5自动液位仪的初始设置与校正测量5.1手工参考液位测量要求
手工测量方法按照GB/T1B894执行以于工测量空距方式对空距自动液位仪进行比对测量：以手工测量实尺方式对液深自动没位仪进行比对测量。5.2自动液位仪的初始设置测量
自动液位仪的初始设置测量按以下步骤进行a）当罐内货物液位高度在满罐的1/3~2/3之间时，记录自动液位仪的稳定读数。在进行手工测量之前，再记录自动液位仪的读数。如果读数相差超过1mm，在进行下步测量之前需检查原因。
b）在指定的手工计量口测定液体货物高度，直到连续三次测量值相差在1mm之内，或者连续五次测量值相差在2mm之内，取这儿次连续有效测得值的算术平均值作为手工测量参考值。手工测量后立即记录自动液位仪的读数，在人工测量过程中自动液位仪的读数应一致。否则c
应检查货物进出罐情况，并从步骤a)再新开始d)比较自动液位仪的读数与手工则量参考值，如两者不一致，设置自动液位仪的读数与手工测量值一致。
5.3自动液位仪的校准测量
5.3.1从错内输出或输人货物，按照5.2的步骤+分别在岸错的高波位、中液位（可以和初始设置测量时相同，也可以重新取点）、低液位三点比较自动液位仪读数与手工测量参考值，两者之间的误差为“测试误差”。
5.3.2测试误差在任何一测试点应不超过主4mm，如果任一点测试误差超过士4mm，应查明原因，并重新进行初始设置与校准测量。5.3.3自动液位仪应每月校准测量一次。如果连续六次校正测量的测试误差均符合5.3.2的要求，校准测量期限可以放宽到每三个月二次6自动液位仪的液位测量方法
6.1测量前准备
6.1.1检查自动液位仪应经过初始设置和校准测量，确认校准测量误差符合5.3.2的要求，校准测量额率符合5.3.3要求。
6.1.2确认自动液位仪适合在当前条件下正常工作2
6.2液位测量过程
SN/T2389.14—2013
6.2.1罐内液体货物处于稳定后，应连续两次记录自动液位仪的读数。两者数据不一致时，应查明原因，并重新读数和记录；两者数据一致，该读数作为自动液位仪的液位测量值。检验人员应记录测量日期、地点、罐号、自动液位仪型号、两次读数时间、读数值等。6.2.2
SN/T2389.14—2013
参考文献
[1]ISO 4266-1:2002Petroleumand liguid petroleumproducts—Measurementof level andtemperature in storage tanks by automatic methodsPart l:Measurement of level in atmospheric tanks书号：155066：2-26978
SN/T2389.14-2013
定价：
