【行业标准】 气缸活塞杆技术条件

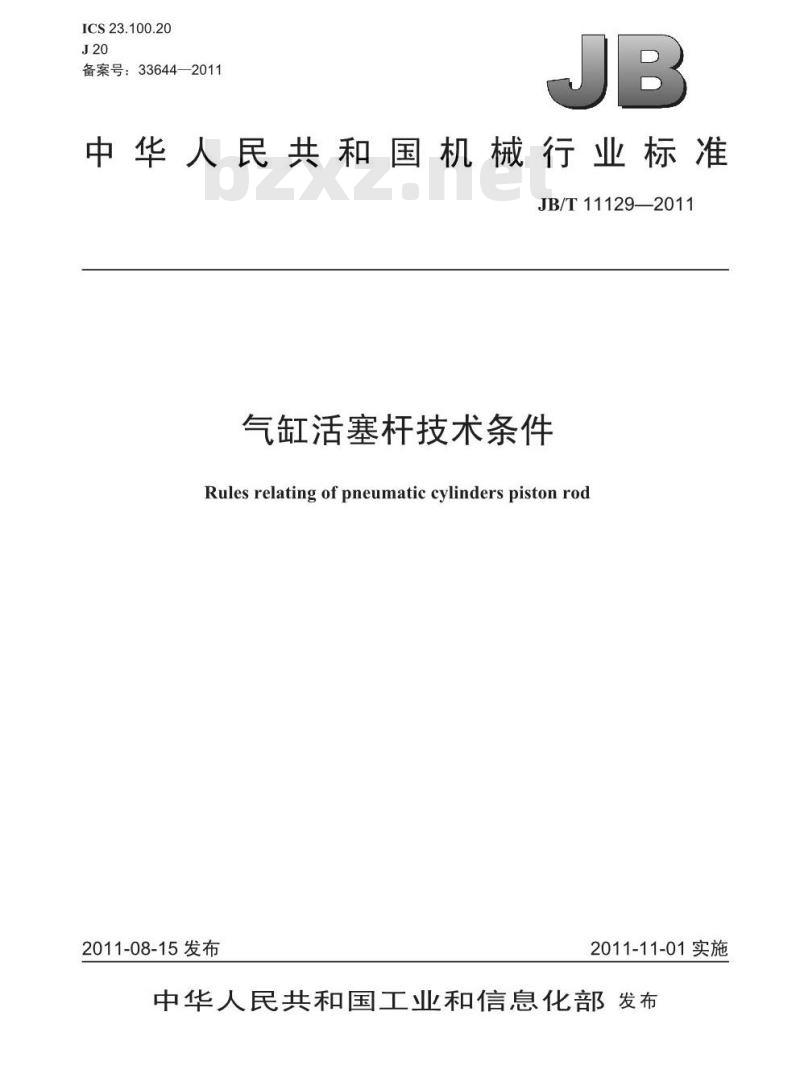

ICS23.100.20
备案号：33644—2011
中华人民共和国机械行业标准
JB/T11129—2011
气缸活塞杆技术条件
Rules relating ofpneumatic cylinders piston rod2011-08-15发布
2011-11-01实施

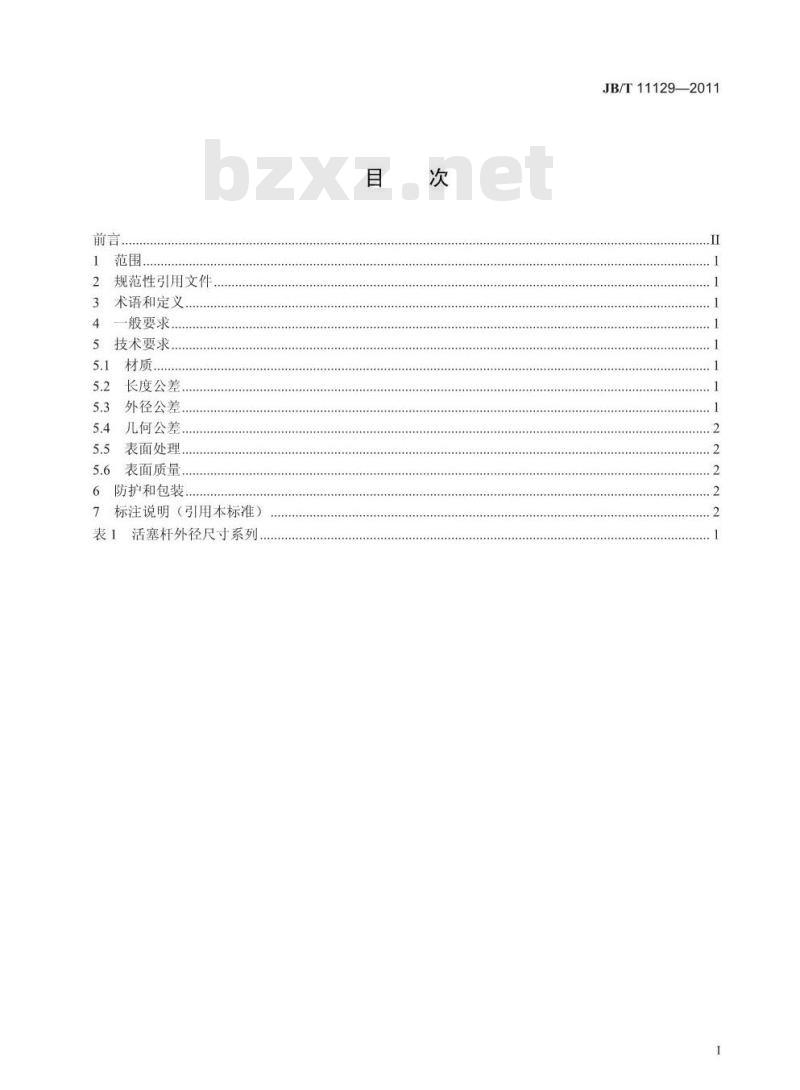

中华人民共和国工业和信息化部发布前言..
规范性引用文件
3术语和定义
一般要求．
5技术要求..
长度公差，
外径公差.
几何公差，
表面处理.
表面质量
6防护和包装，
7标注说明（引用本标准）
表1活塞杆外径尺寸系列...
TKANrKAca
JB/T11129—2011
JB/T11129—2011

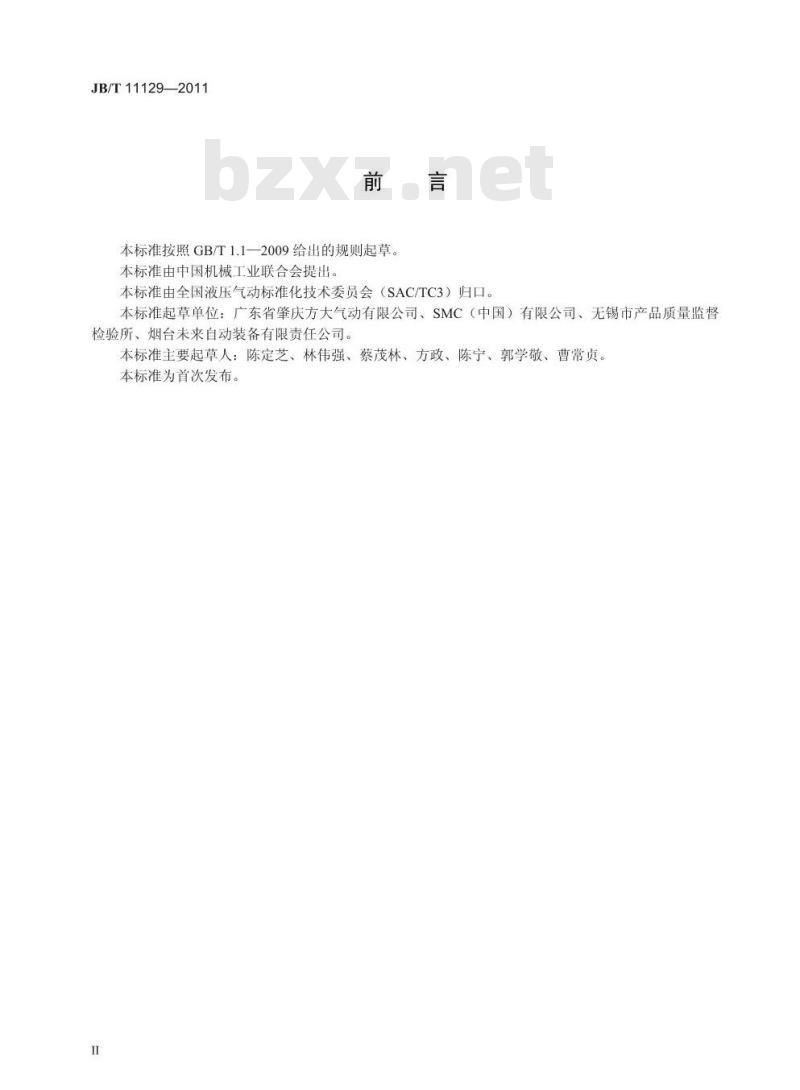

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。本标准起草单位：广东省肇庆方大气动有限公司、SMC（中国）有限公司、无锡市产品质量监督检验所、烟台未来自动装备有限责任公司。本标准主要起草人：陈定芝、林伟强、蔡茂林、方政、陈宁、郭学敬、曹常贞。本标准为首次发布。
TTKANrKAca

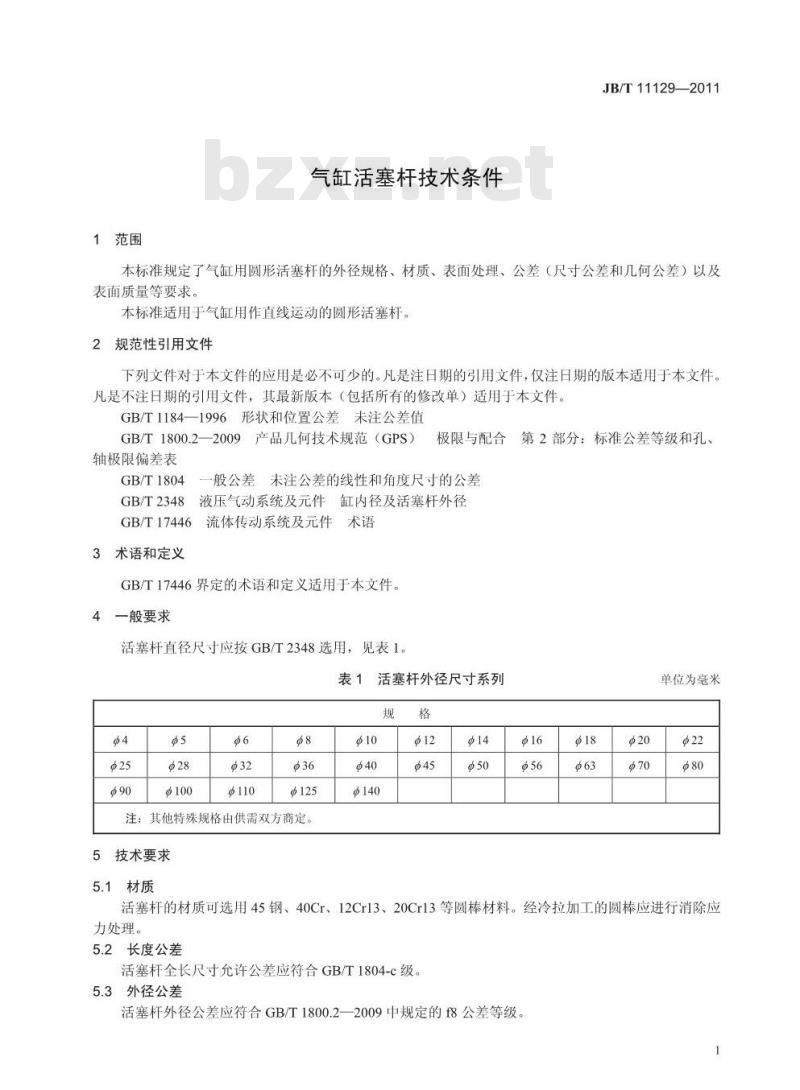

1范围
气缸活塞杆技术条件
JB/T11129—2011
本标准规定了气缸用圆形活塞杆的外径规格、材质、表面处理、公差（尺寸公差和几何公差）以及表面质量等要求。
本标准适用于气缸用作直线运动的圆形活塞杆。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1184—1996形状和位置公差未注公差值GB/T1800.2一2009产品儿何技术规范（GPS）轴极限偏差表
GB/T1804
GB/T2348
极限与配合第2部分：标准公差等级和孔、一般公差未注公差的线性和角度尺寸的公差液压气动系统及元件缸内径及活塞杆外径牛术语
GB/T17446
流体传动系统及元件
3术语和定义
GB/T17446界定的术语和定义适用于本文件。4一般要求
活塞杆直径尺寸应按GB/T2348选用，见表1。表1
活塞杆外径尺寸系列
注：其他特殊规格由供需双方商定。5技术要求
5.1材质
单位为毫米
活塞杆的材质可选用45钢、40Cr、12Cr13、20Cr13等圆棒材料。经冷拉加工的圆棒应进行消除应力处理。
5.2长度公差
活塞杆全长尺寸允许公差应符合GB/T1804-c级。5.3外径公差
活塞杆外径公差应符合GB/T1800.2一2009中规定的f8公差等级。1
HTTKANKACa
JB/T11129—2011

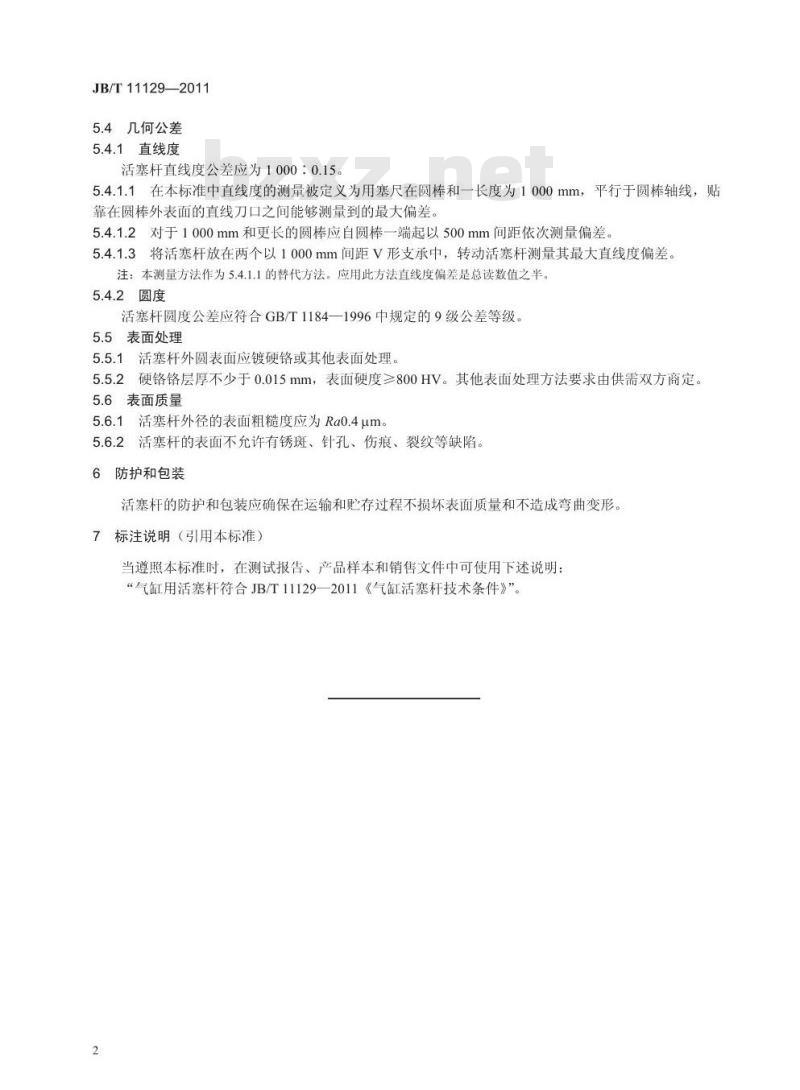

5.4几何公差
5.4.1直线度
活塞杆直线度公差应为1000：0.15。5.4.1.1在本标准中直线度的测量被定义为用塞尺在圆棒和一长度为1000mm，平行于圆棒轴线，贴靠在圆棒外表面的直线刀口之间能够测量到的最大偏差。5.4.1.2对于1000mm和更长的圆棒应自圆棒一端起以500mm间距依次测量偏差。5.4.1.3将活塞杆放在两个以1000mm间距V形支承中，转动活塞杆测量其最大直线度偏差。注：本测量方法作为5.4.1.1的替代方法。应用此方法直线度偏差是总读数值之半。5.4.2圆度
活塞杆圆度公差应符合GB/T1184—1996中规定的9级公差等级。5.5表面处理
5.5.1活塞杆外圆表面应镀硬铬或其他表面处理。5.5.2硬铬铬层厚不少于0.015mm，表面硬度≥800HV。其他表面处理方法要求由供需双方商定。5.6表面质量
5.6.1活塞杆外径的表面粗糙度应为Ra0.4μm5.6.2活塞杆的表面不允许有锈斑、针孔、伤痕、裂纹等缺陷。6防护和包装下载标准就来标准下载网
活塞杆的防护和包装应确保在运输和赠存过程不损坏表面质量和不造成弯曲变形。7标注说明（引用本标准）
当遵照本标准时，在测试报告、产品样本和销售文件中可使用下述说明：“气缸用活塞杆符合JB/T11129—2011《气缸活塞杆技术条件》”。2
