【机械行业标准(JB)】 木工锯条辊压机 第2部分：精度

ICS79.120.10
备案号：29518—2010

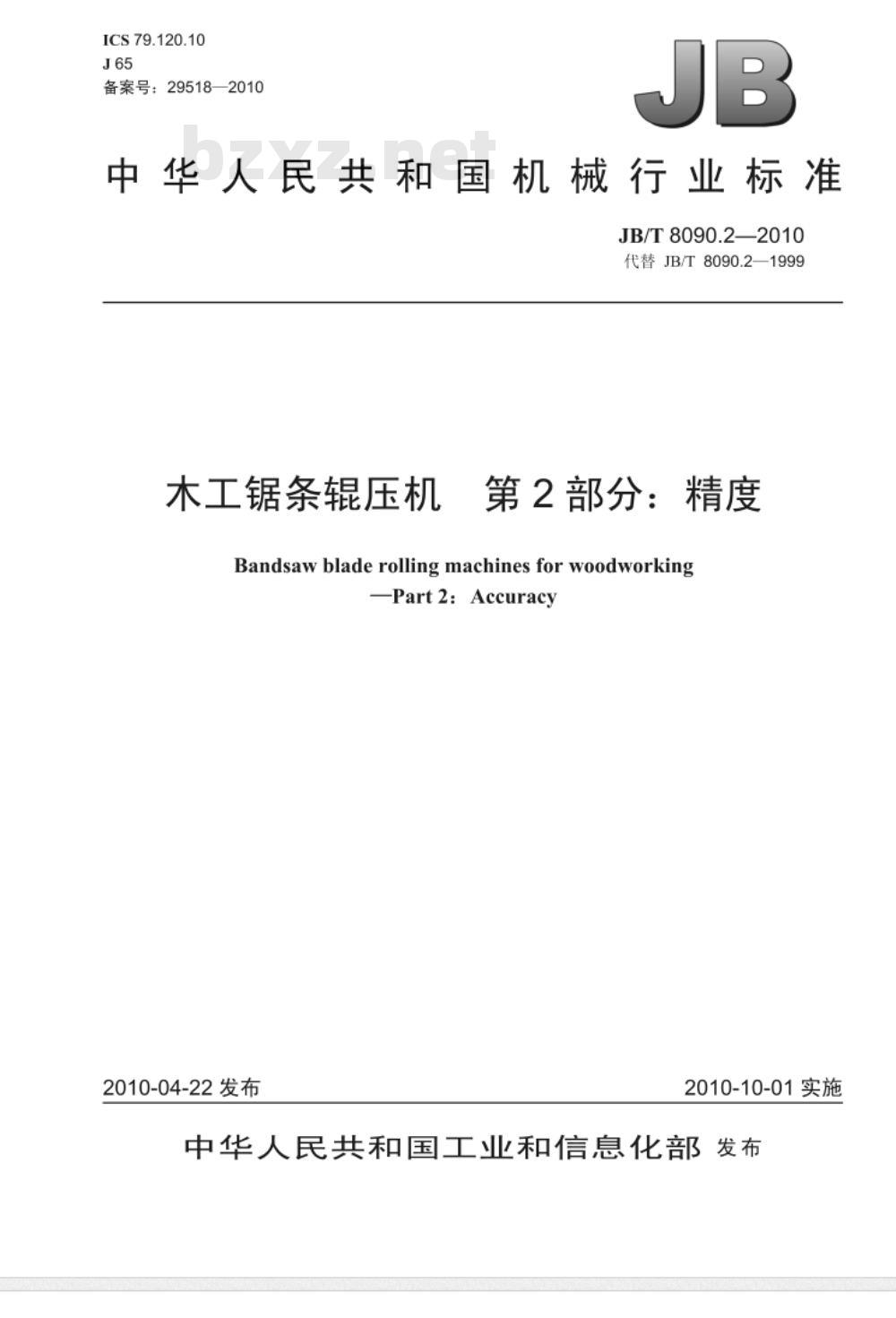

中华人民共和国机械行业标准
JB/T8090.2—2010
代替JB/T8090.2—1999
木工锯条辊压机
第2部分：精度
Bandsaw blade rolling machines for woodworking—Part2:Accuracy
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布前言
引用标准.
一般要求
儿何精度检验
JB/T8090.2—2010
JB/T8090.2—2010

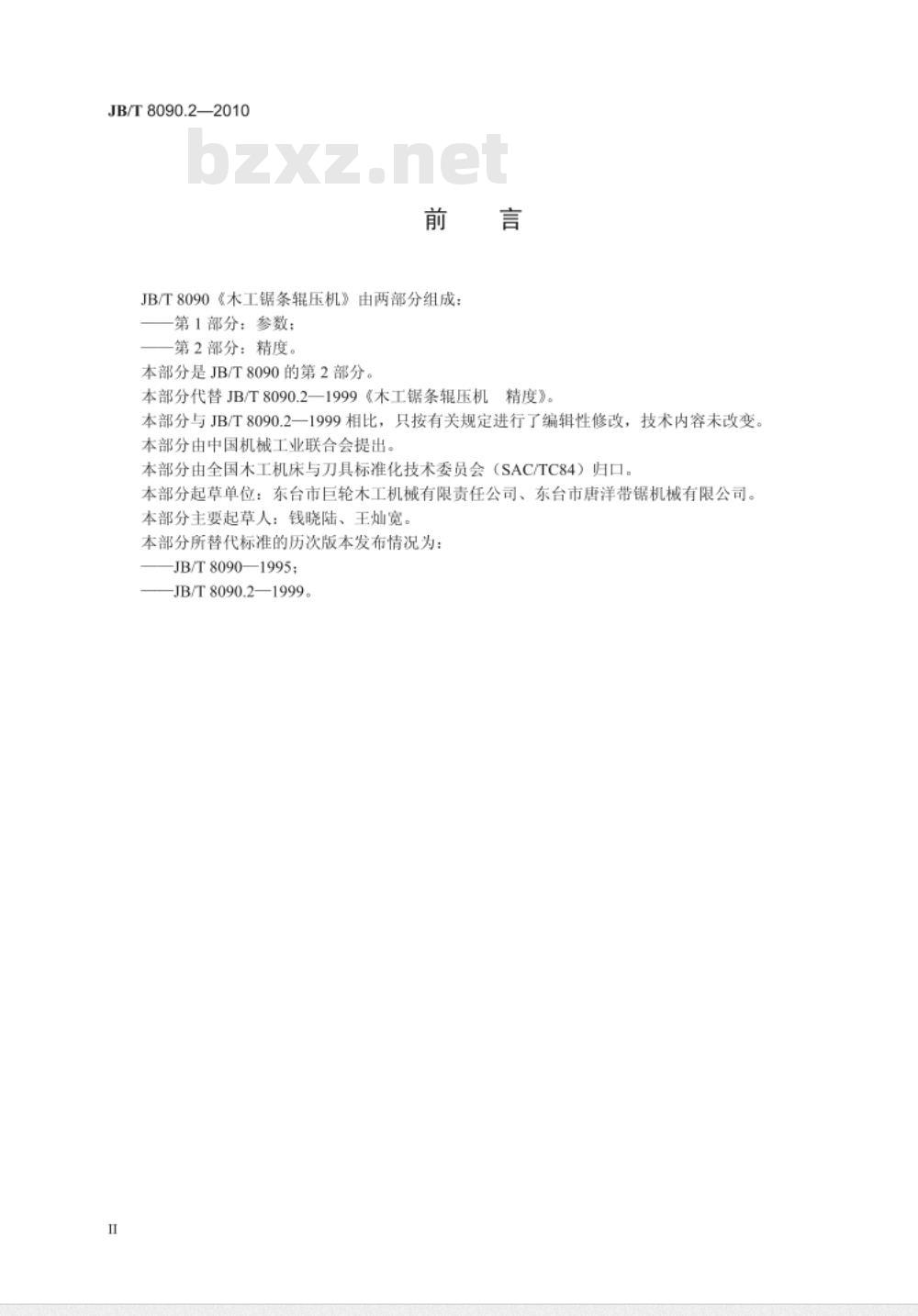

JB/T8090《木工锯条辑压机》由两部分组成：第1部分：参数；
第2部分：精度。
本部分是JB/T8090的第2部分
本部分代替JB/T8090.2一1999《木工锯条辊压机精度》。本部分与JB/T8090.2一1999相比，只按有关规定进行了编辑性修改，技术内容未改变。本部分由中国机械工业联合会提出。本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。本部分起草单位：东台市巨轮木工机械有限责任公司、东台市唐洋带锯机械有限公司。本部分主要起草人：钱晓陆、王灿宽。本部分所替代标准的历次版本发布情况为：JB/T8090—1995;
JB/T8090.2—1999。

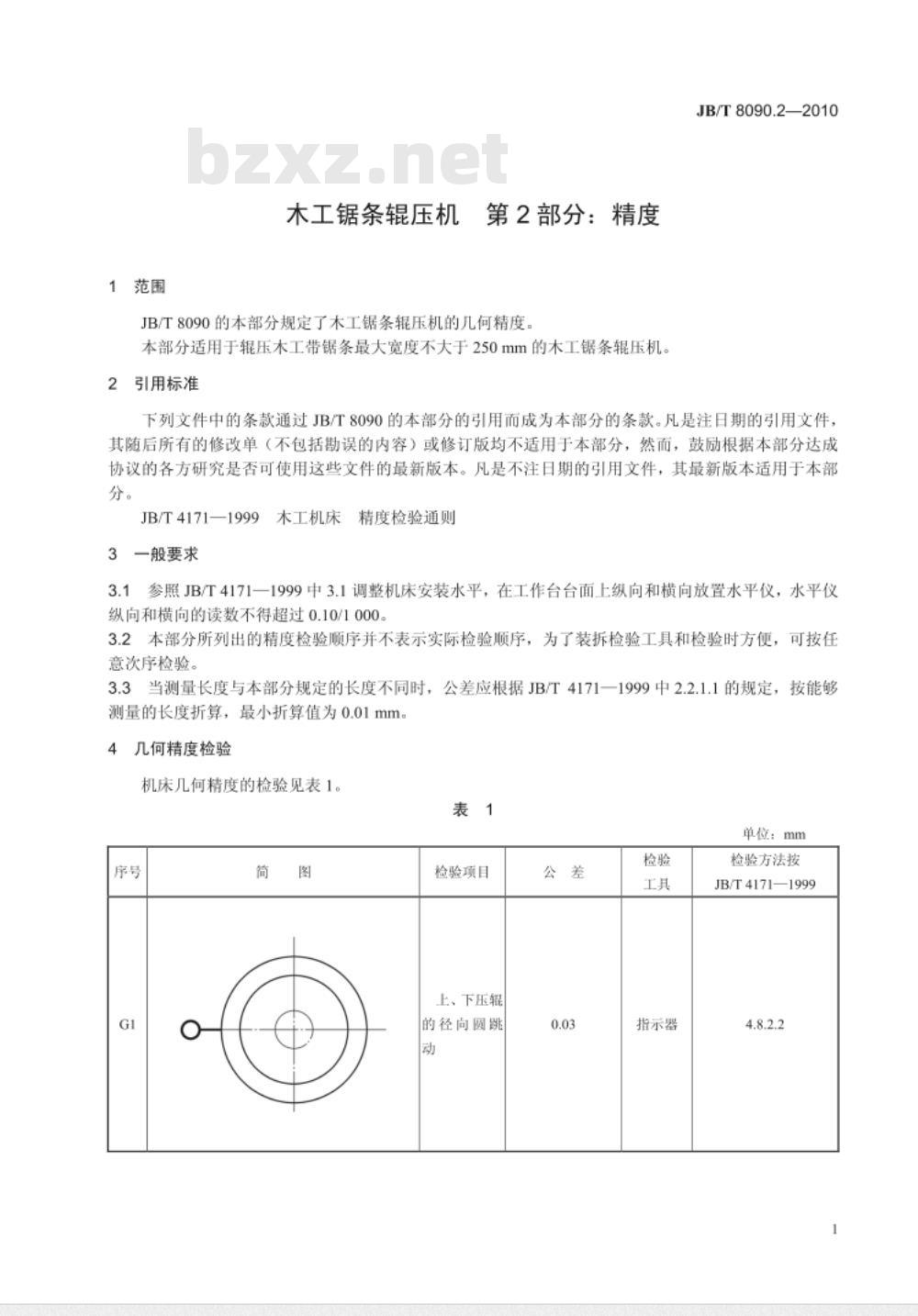

1范围
木工锯条辊压机
第2部分：精度
JB/T8090的本部分规定了木工锯条辊压机的几何精度。本部分适用于辊压木工带锯条最大宽度不大于250mm的木工锯条辑压机。2引用标准
JB/T8090.2—2010
下列文件中的条款通过JB/T8090的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T4171—1999
木工机床精度检验通则
3一般要求
3.1参照JB/T4171一1999中3.1调整机床安装水平，在工作台台面上纵向和横向放置水平仪，水平仪纵向和横向的读数不得超过0.10/1000。3.2本部分所列出的精度检验顺序并不表示实际检验顺序，为了装拆检验工具和检验时方便，可按任意次序检验。
3.3当测量长度与本部分规定的长度不同时，公差应根据JB/T4171一1999中2.2.1.1的规定，按能够测量的长度折算，最小折算值为0.01mm。4几何精度检验
机床几何精度的检验见表1。
单位：mm
检验项目
上、下压辑
的径向圆跳
指示器
检验方法按
JB/T4171—1999
JB/T8090.2—2010

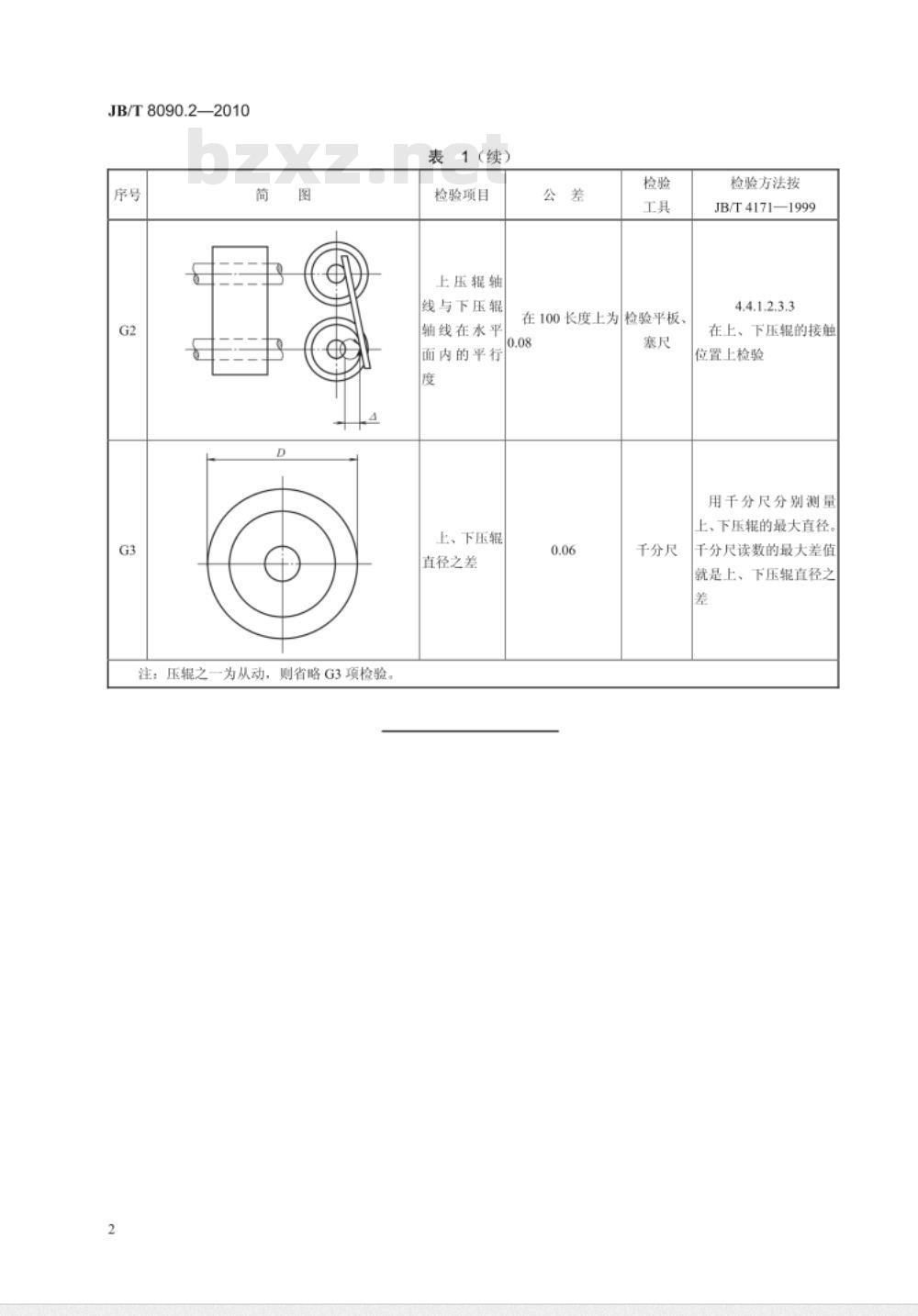

注：压辑之一为从动，则省略G3项检验。表1（续）
检验项目
上压辊轴
线与下压辊
轴线在水平
面内的平行
上、下压辊
直径之差
在100长度上为检验平板、
千分尺
检验方法按
JB/T4171—1999
4.4.1.2.3.3
在上、下压辊的接触
位置上检验
用千分尺分别测量
上、下压辑的最大直径。
千分尺读数的最大差值
就是上、下压辊直径之
中华人民共和
机械行业标准
木工锯条辊压机第2部分：精度
JB/T8090.2—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2010年10月第1版第1次印剧
定价：10.00元
书号：15111·9977下载标准就来标准下载网
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
(010)88379778
(010)88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
