【机械行业标准(JB)】 木工冷压机 精度

ICS79.120.10
备案号：29524—2010

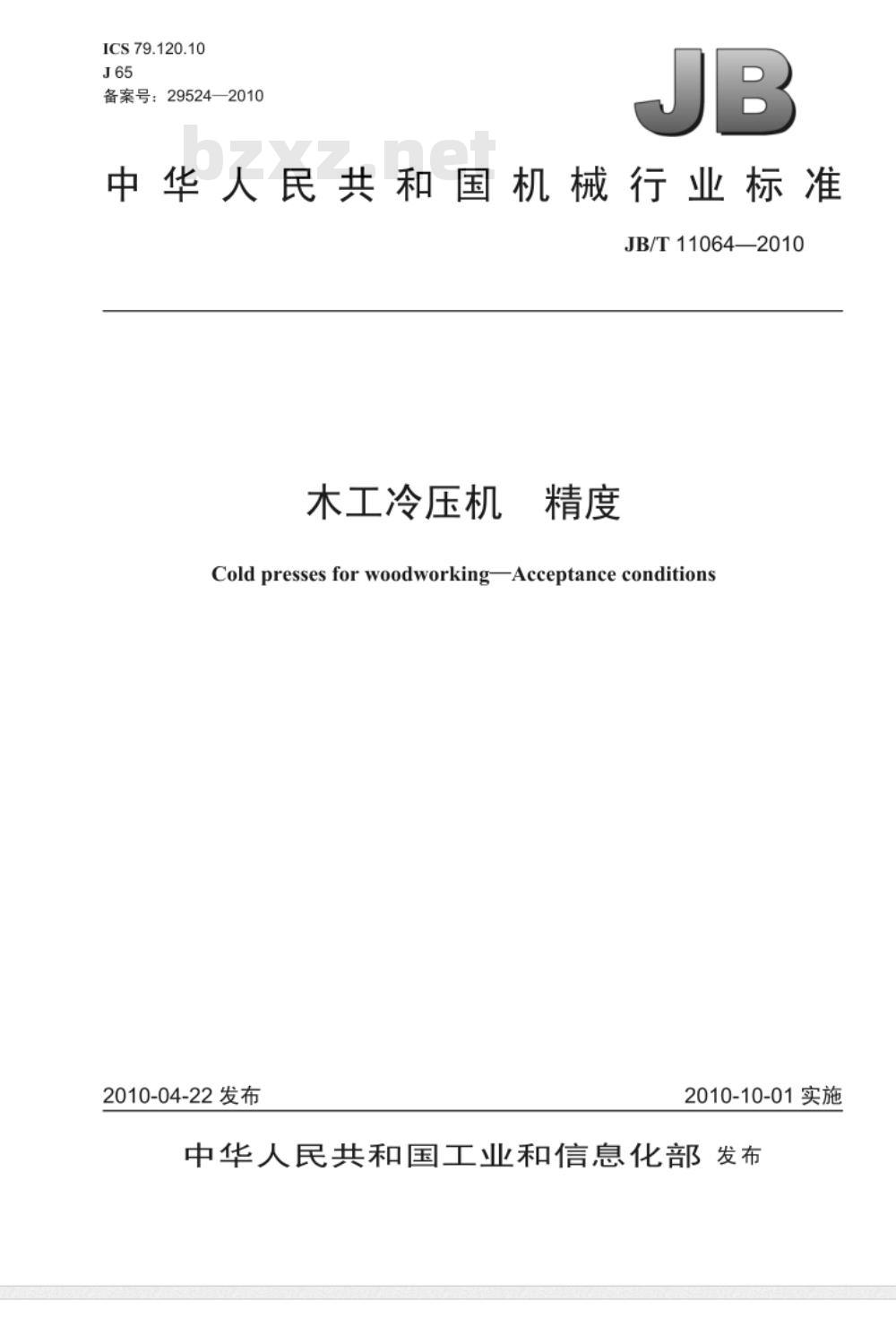

中华人民共和国机械行业标准
JB/T11064—2010
木工冷压机精度
Cold presses forwoodworkingAcceptance conditions2010-04-22发布
2010-10-01实施

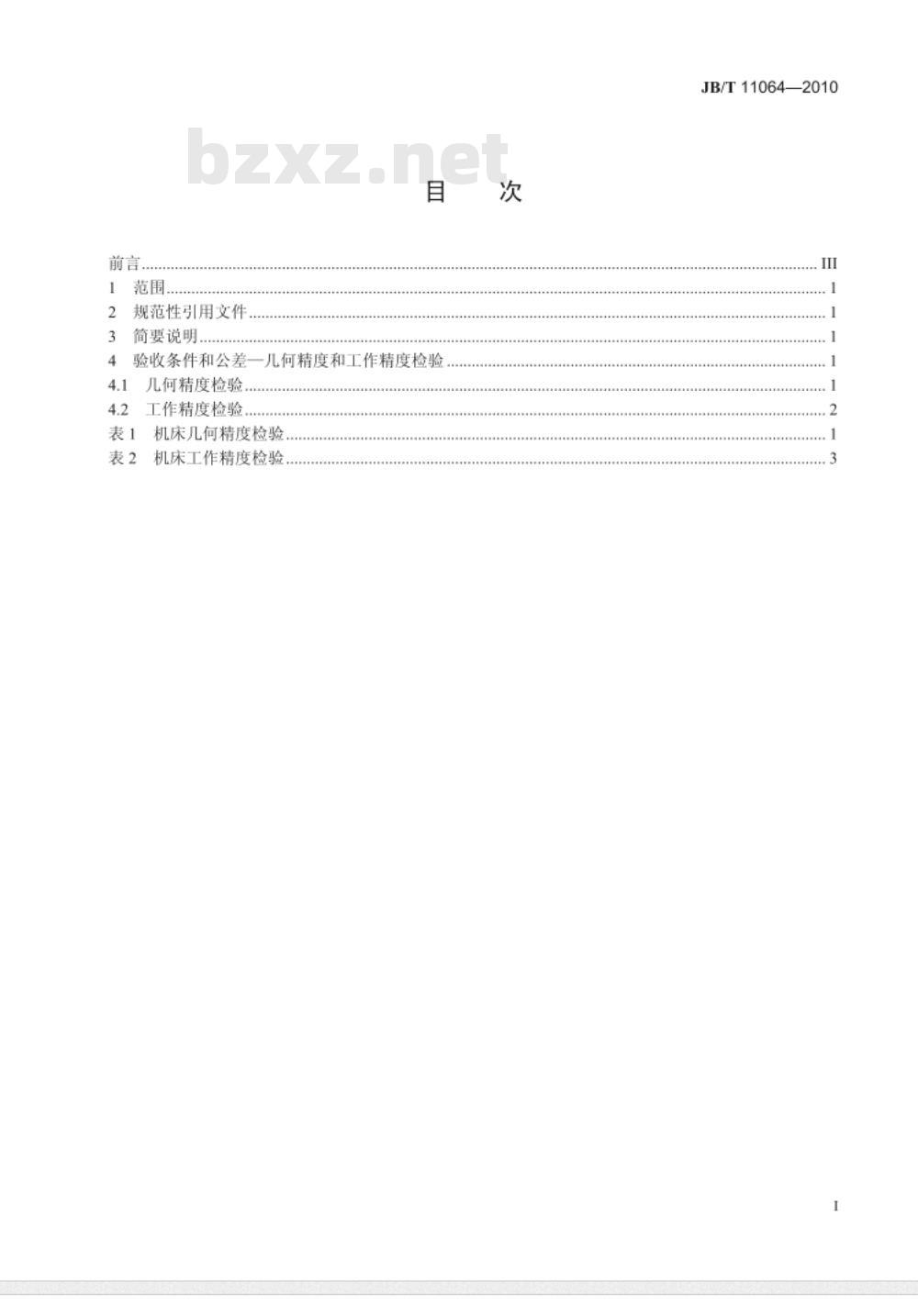

中华人民共和国工业和信息化部发布前言，
范围，
规范性引用文件
简要说明.
验收条件和公差一几何精度和工作精度检验4
几何精度检验
工作精度检验.
机床几何精度检验
机床工作精度检验，
JB/T11064—2010免费标准下载网bzxz

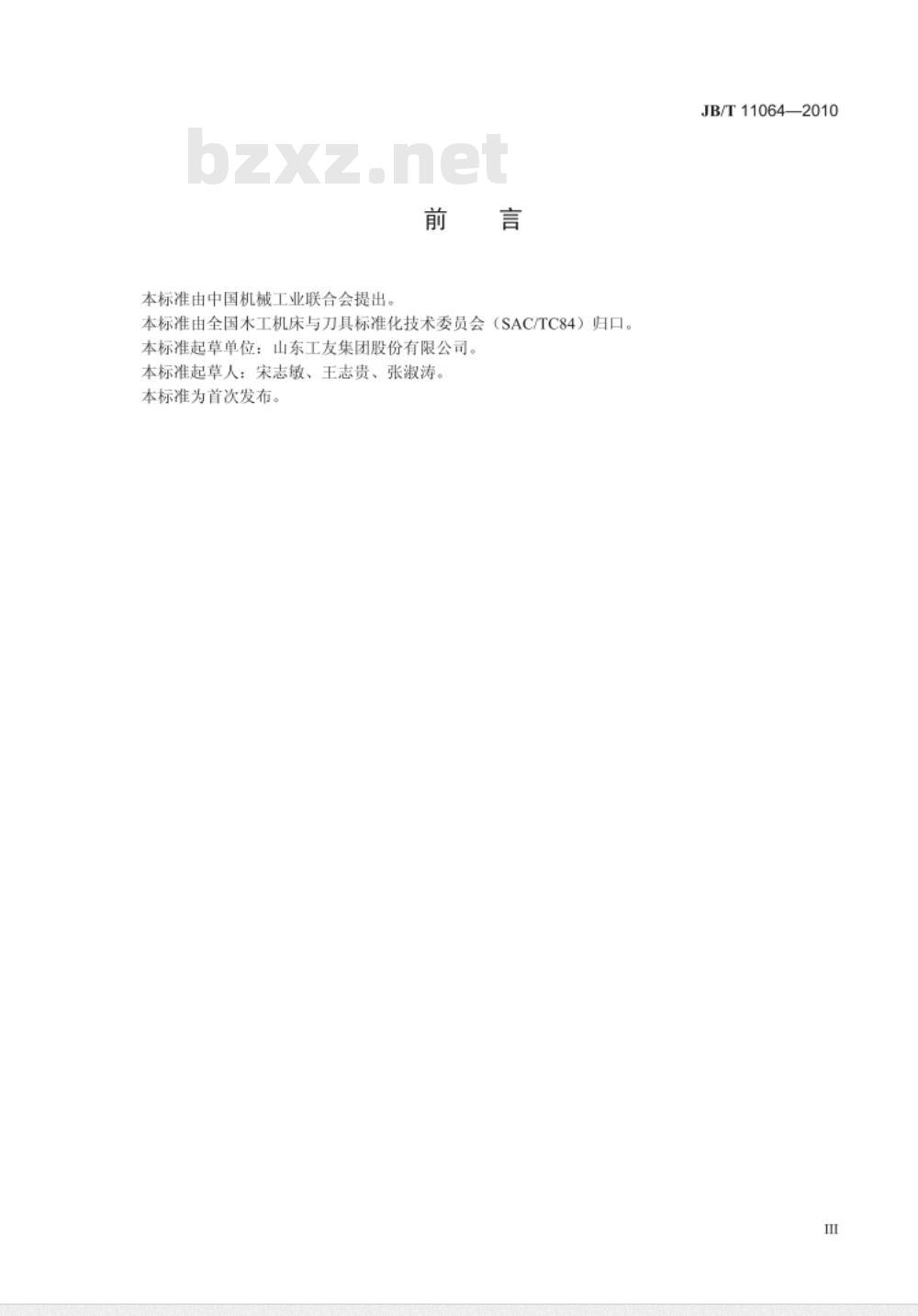

本标准由中国机械工业联合会提出。前言
本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。本标准起草单位：山东工友集团股份有限公司。本标准起草人：宋志敏、王志贵、张淑涛。本标准为首次发布。
JB/T11064—2010

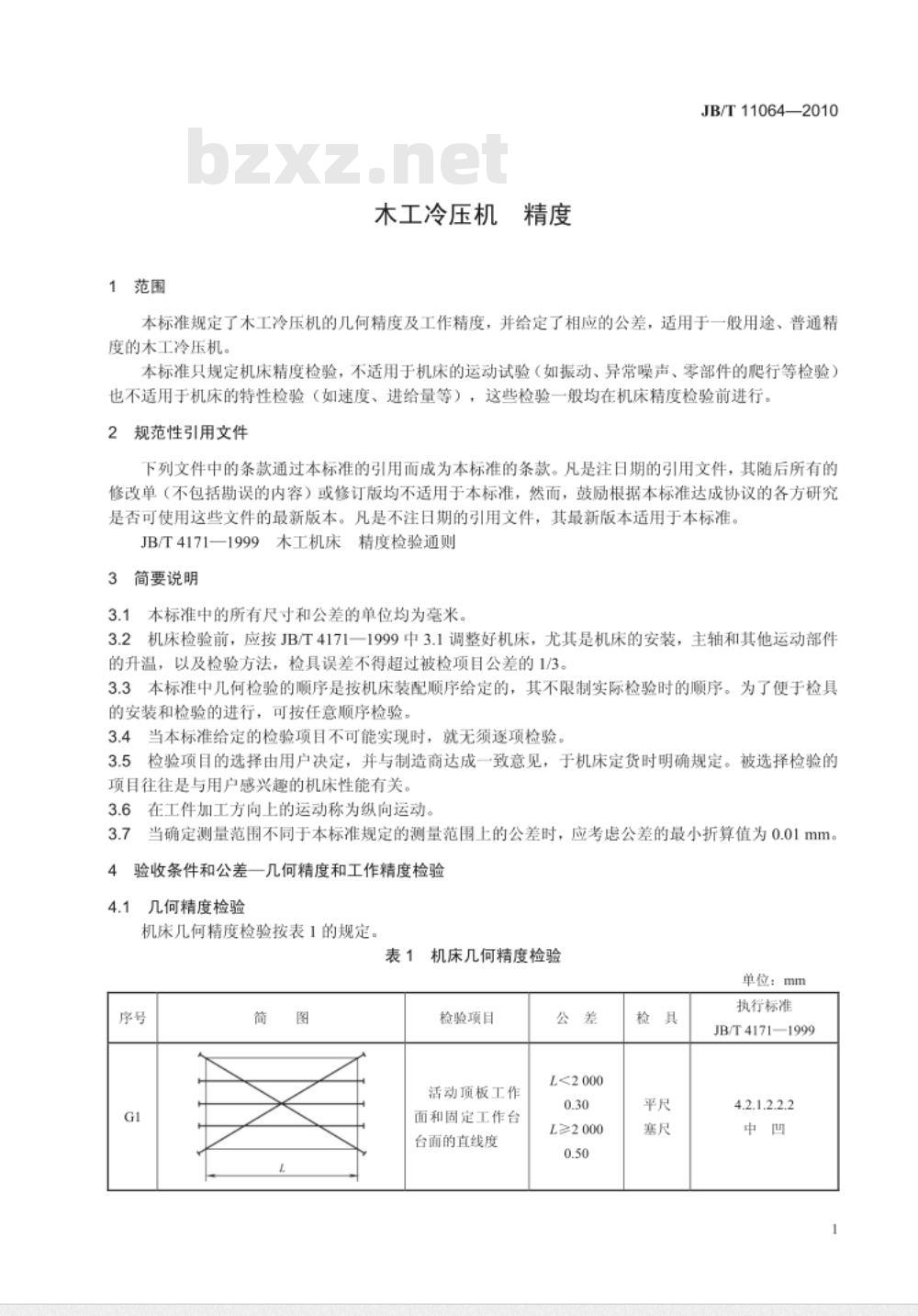

1范围
木工冷压机
JB/T11064—2010
本标准规定了木工冷压机的几何精度及工作精度，并给定了相应的公差，适用于一般用途、普通精度的木工冷压机。
本标准只规定机床精度检验，不适用于机床的运动试验（如振动、异常噪声、零部件的爬行等检验）也不适用于机床的特性检验（如速度、进给量等），这些检验一般均在机床精度检验前进行。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。JB/T4171—1999
精度检验通则
木工机床
3简要说明
3.1本标准中的所有尺寸和公差的单位均为毫米。3.2机床检验前，应按JB/T4171一1999中3.1调整好机床，尤其是机床的安装，主轴和其他运动部件的升温，以及检验方法，检具误差不得超过被检项目公差的1/3。3.3本标准中几何检验的顺序是按机床装配顺序给定的，其不限制实际检验时的顺序。为了便于检具的安装和检验的进行，可按任意顺序检验。3.4当本标准给定的检验项目不可能实现时，就无须逐项检验3.5检验项目的选择由用户决定，并与制造商达成一致意见，于机床定货时明确规定。被选择检验的项目往往是与用户感兴趣的机床性能有关。3.6在工件加工方向上的运动称为纵向运动，3.7当确定测量范围不同于本标准规定的测量范围上的公差时，应考虑公差的最小折算值为0.01mm。4
验收条件和公差一几何精度和工作精度检验4.1几何精度检验
机床几何精度检验按表1的规定。表1
机床几何精度检验
单位：mm
检验项目
活动顶板工作
面和固定工作台
台面的直线度
L≤2 000
L≥2000
执行标准
JB/T4171—1999
4.2.1.2.2.2
JB/T11064—2010

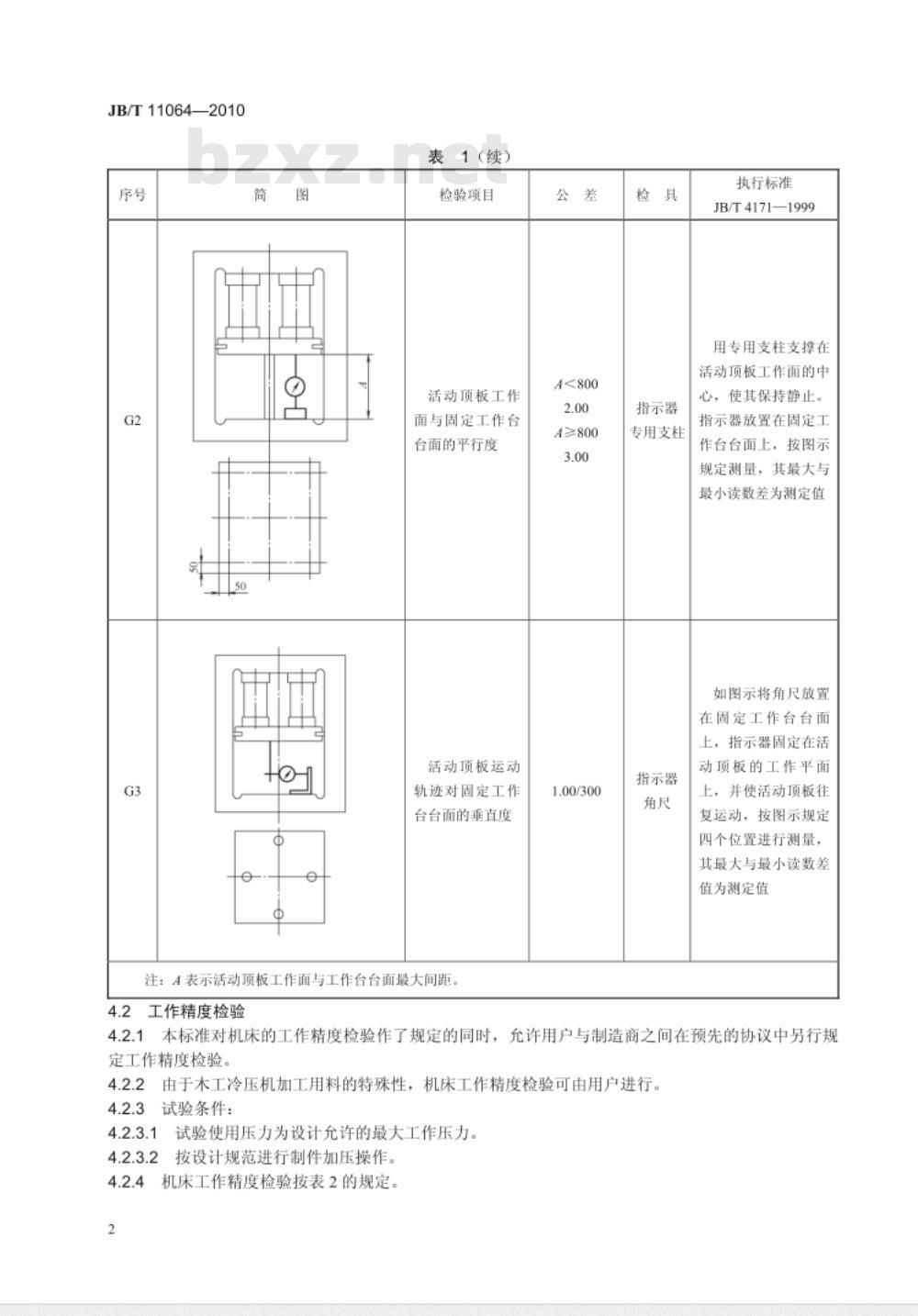

表1（续）
检验项目
活动项板工作
面与固定工作台
台面的平行度
活动项板运动
轨迹对固定工作
台台面的垂直度
注：A表示活动顶板工作面与工作台台面最大间距。4.2工作精度检验
A≤800
A≥800
指示器
专用支柱
指示器
执行标准
JB/T4171—1999
用专用支柱支撑在
活动顶板工作面的中
心，使其保持静止。
指示器放置在固定工
作台台面上，按图示
规定测量，其最大与
最小读数差为测定值
如图示将角尺放置
在固定工作台台面
上，指示器固定在活
动项板的工作平面
上，并使活动项板往
复运动，按图示规定
四个位置进行测量，
其最大与最小读数差
值为测定值
4.2.1本标准对机床的工作精度检验作了规定的同时，允许用户与制造商之间在预先的协议中另行规定工作精度检验。
4.2.2由于木工冷压机加工用料的特殊性，机床工作精度检验可由用户进行。4.2.3试验条件：
4.2.3.1试验使用压力为设计允许的最大工作压力。4.2.3.2按设计规范进行制件加压操作。4.2.4机床工作精度检验按表2的规定。2
一试件
机床工作精度检验
试验材质和
加工条件
试件为含水
率不超过12%
的常用木材或
中密度纤维板
试件规格为
压机最大工作
辐面尺寸
对制件
加压载荷
的稳定性
加压载
荷的压力
降≤3%
压力表
JB/T11064—2010
单位：mm
检验方法
将试件放置在工
作台台面上，然后
开启机床对试件加
压，当机床施压达
到预定压力（但不
允许超过机床规定
的最大压力）并保
持此恒定压力
30min，观察仪表，
检查机床加压载荷
的压力降
华人民共和
机械行业标准
木工冷压机
JB/T11064—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mmX297mm·0.5印张·11千字2010年10月第1版第1次印剧
定价：12.00元
书号：15111·9983
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
(010)88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
