【机械行业标准(JB)】 卧式木工带锯机 第1部分：参数

ICS79.120.10
备案号：29519—2010
中华人民共和国机械行业标准
JB/T8343.1-2010
代替JB/T8343.1—1999
卧式木工带锯机第1部分：参数
Horizontalband sawingmachinesPartl:Parameters2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布前言

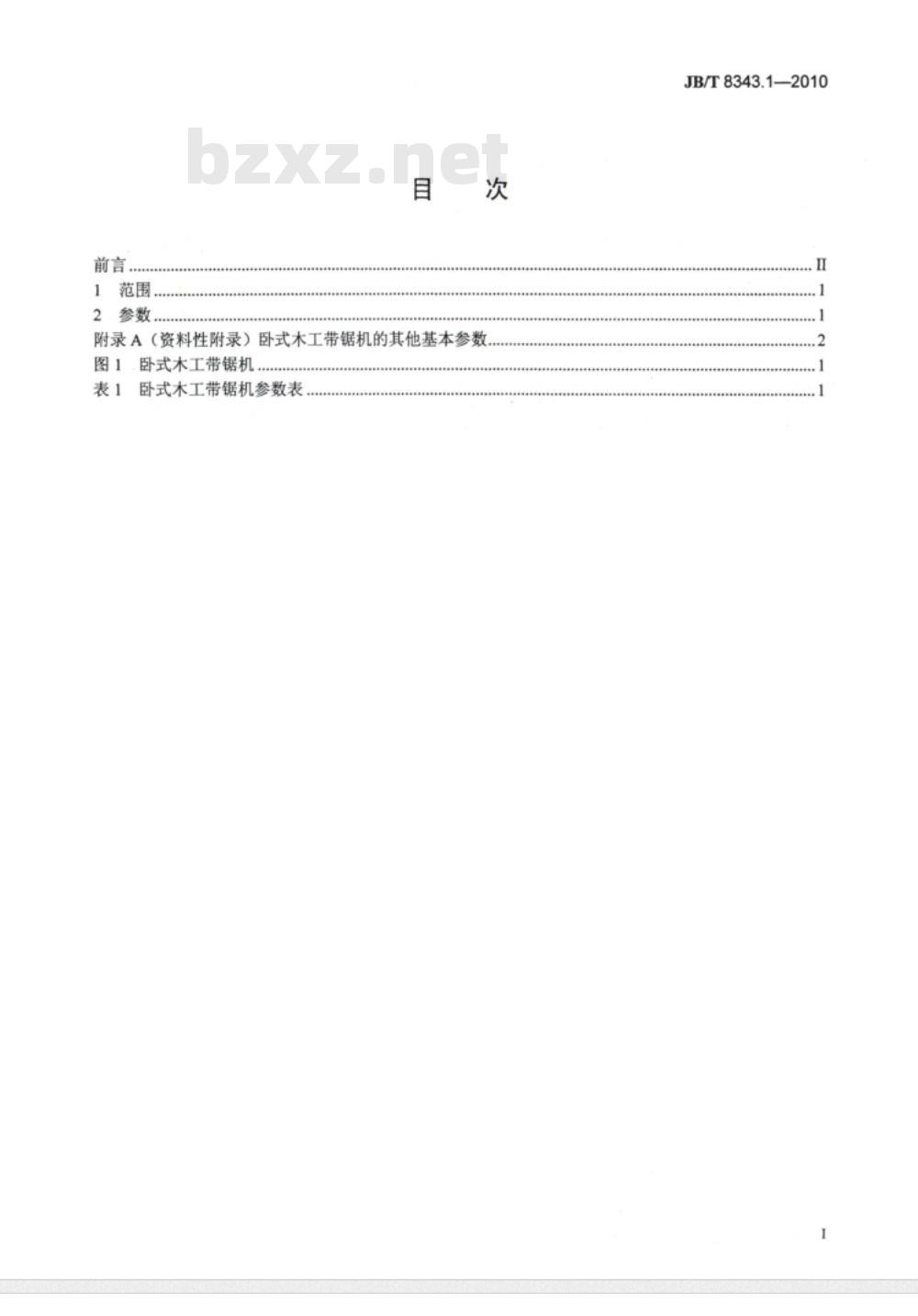

1范围，
2参数..
附录A（资料性附录）卧式木工带锯机的其他基本参数图1卧式木工带锯机，
表1卧式木工带锯机参数表
JB/T8343.1—2010
JB/T8343.12010

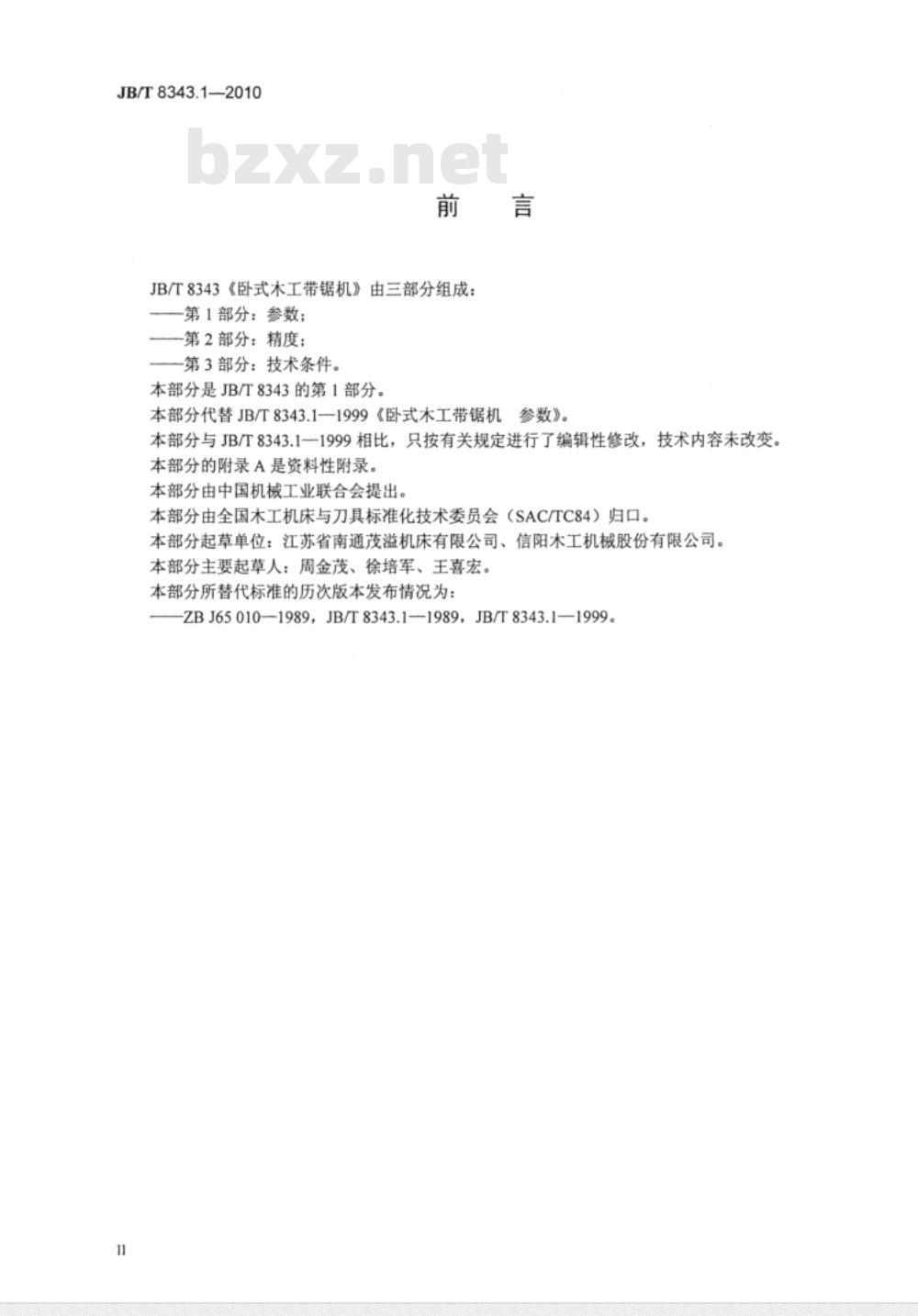

JB/T8343《卧式木工带锯机》由三部分组成：——第1部分：参数；
一第2部分：精度；
一第3部分：技术条件。
本部分是JB/T8343的第1部分。
本部分代替JB/T8343.1—1999《卧式木工带锯机参数》。
本部分与JB/T8343.1-—1999相比，只按有关规定进行了编辑性修改，技术内容未改变。本部分的附录A是资料性附录。
本部分由中国机械工业联合会提出。本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。本部分起草单位：江苏省南通茂溢机床有限公司、信阳木工机械股份有限公司。本部分主要起草人：周金茂、徐培军、王喜宏。本部分所替代标准的历次版本发布情况为：-ZBJ65010—1989，JB/T8343.1—1989，JB/T8343.1—1999。1范围

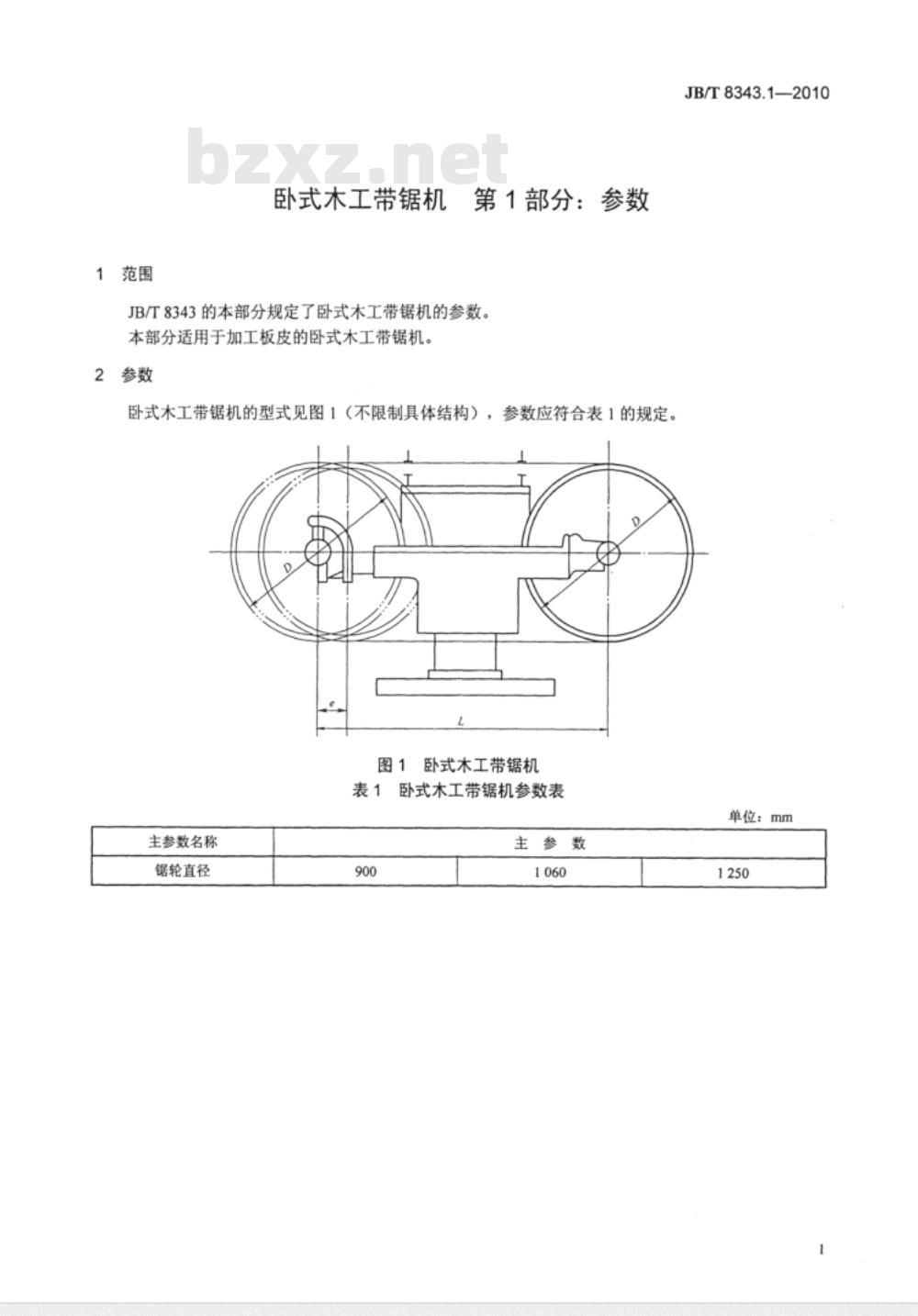

卧式木工带锯机第1部分：参数
JB/T8343的本部分规定了卧式木工带锯机的参数。本部分适用于加工板皮的卧式木工带锯机。2参数
卧式木工带锯机的型式见图1（不限制具体结构），参数应符合表1的规定。图1
卧式木工带锯机
卧式木工带锯机参数表免费标准下载网bzxz
主参数名称
锯轮直径
主参数
JB/T8343.1—2010
单位：mm
JB/T8343.1—2010

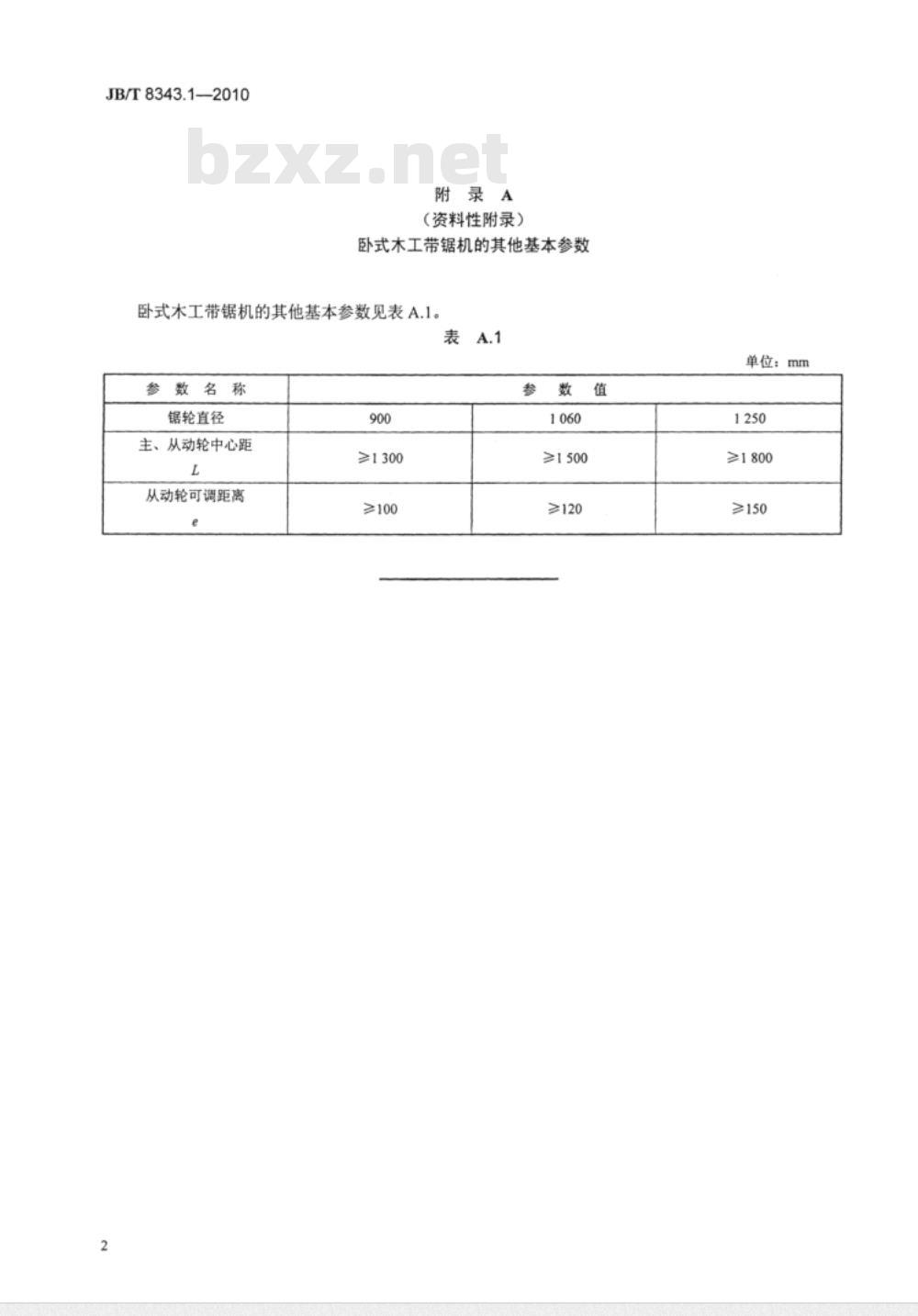

（资料性附录）
卧式木工带锯机的其他基本参数卧式木工带锯机的其他基本参数见表A.1。表A.1
参数名
锯轮直径
主、从动轮中心距
从动轮可调距离
≥1300
≥100
≥1500
≥120
单位：mm
≥>1800
≥150
民共和国
中华人民
机械行业标准
卧式木工带锯机第1部分：参数
JB/T8343.1—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm0.25印张·8千字
2010年10月第1版第1次印刷
定价：10.00元
书号：15111·9978
