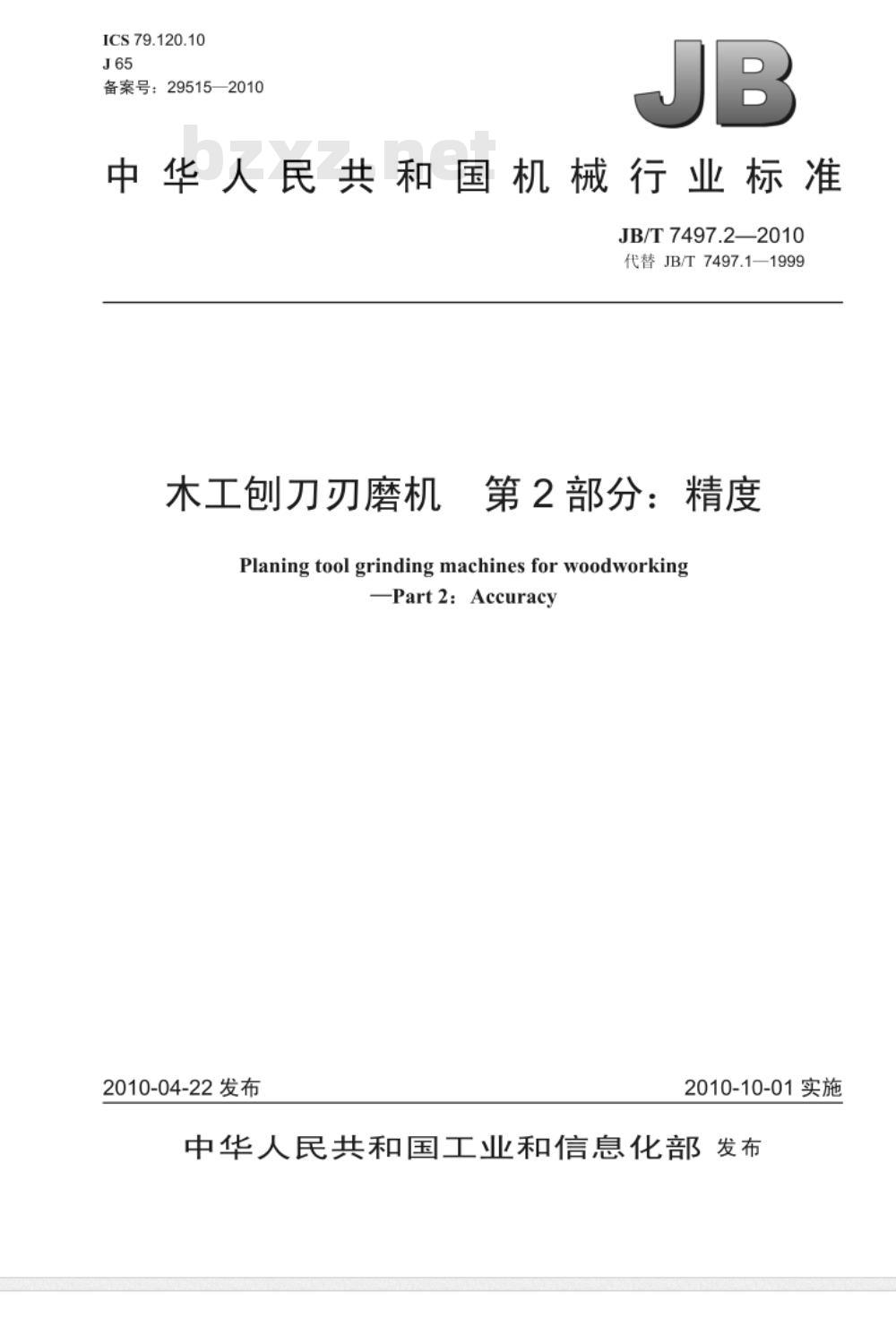

【机械行业标准(JB)】 木工刨刀刃磨机 第2部分：精度

ICS79.120.10
备案号：29515—2010
中华人民共和国机械行业标准
JB/T7497.2—2010
代替JB/T7497.1—1999
第2部分：精度
木工刨刀刃磨机金
Planing tool grinding machines for woodworkingPart2：Accuracy
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布前言

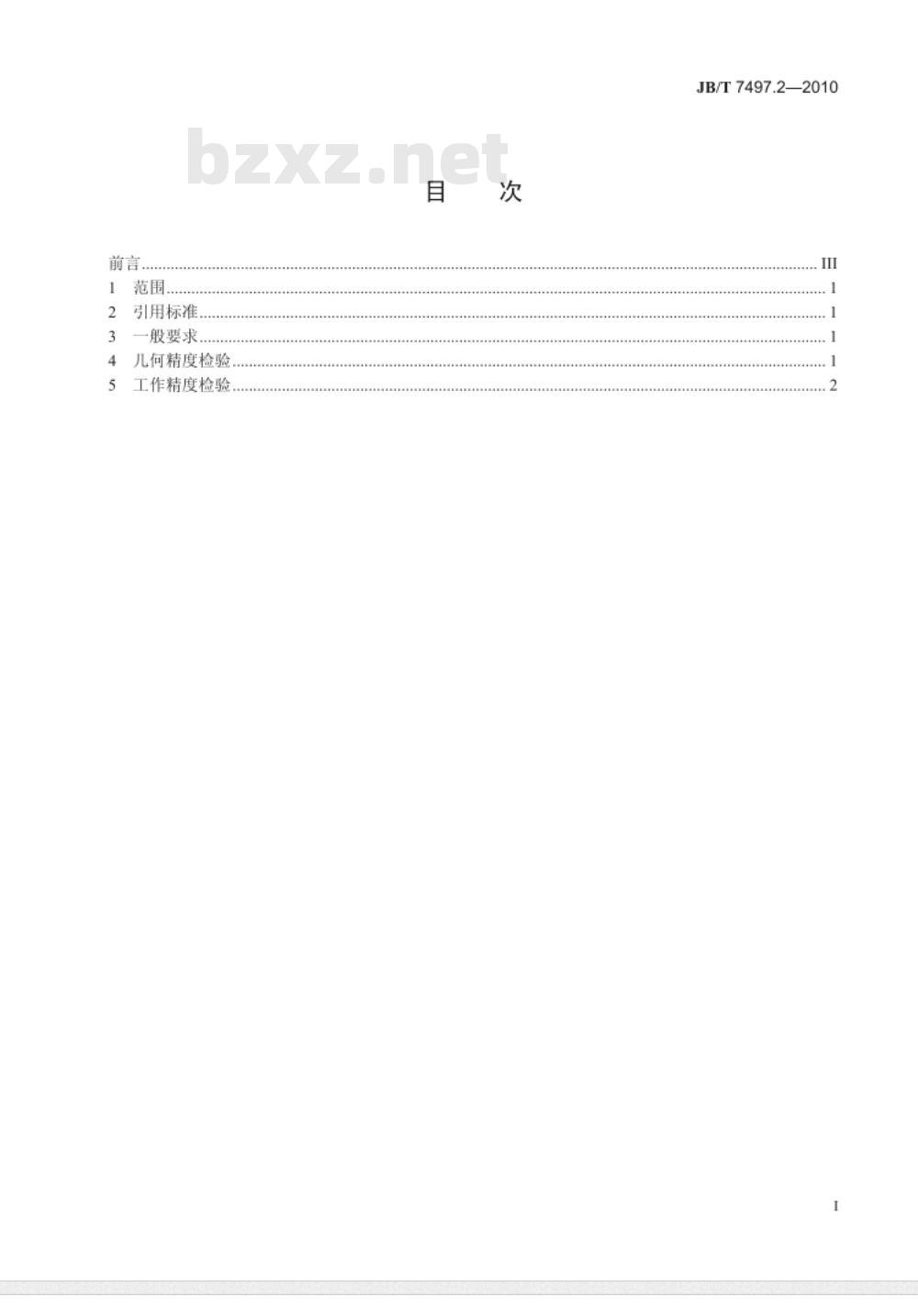

2引用标准...
一般要求.
儿何精度检验.
工作精度检验
JB/T7497.2—2010

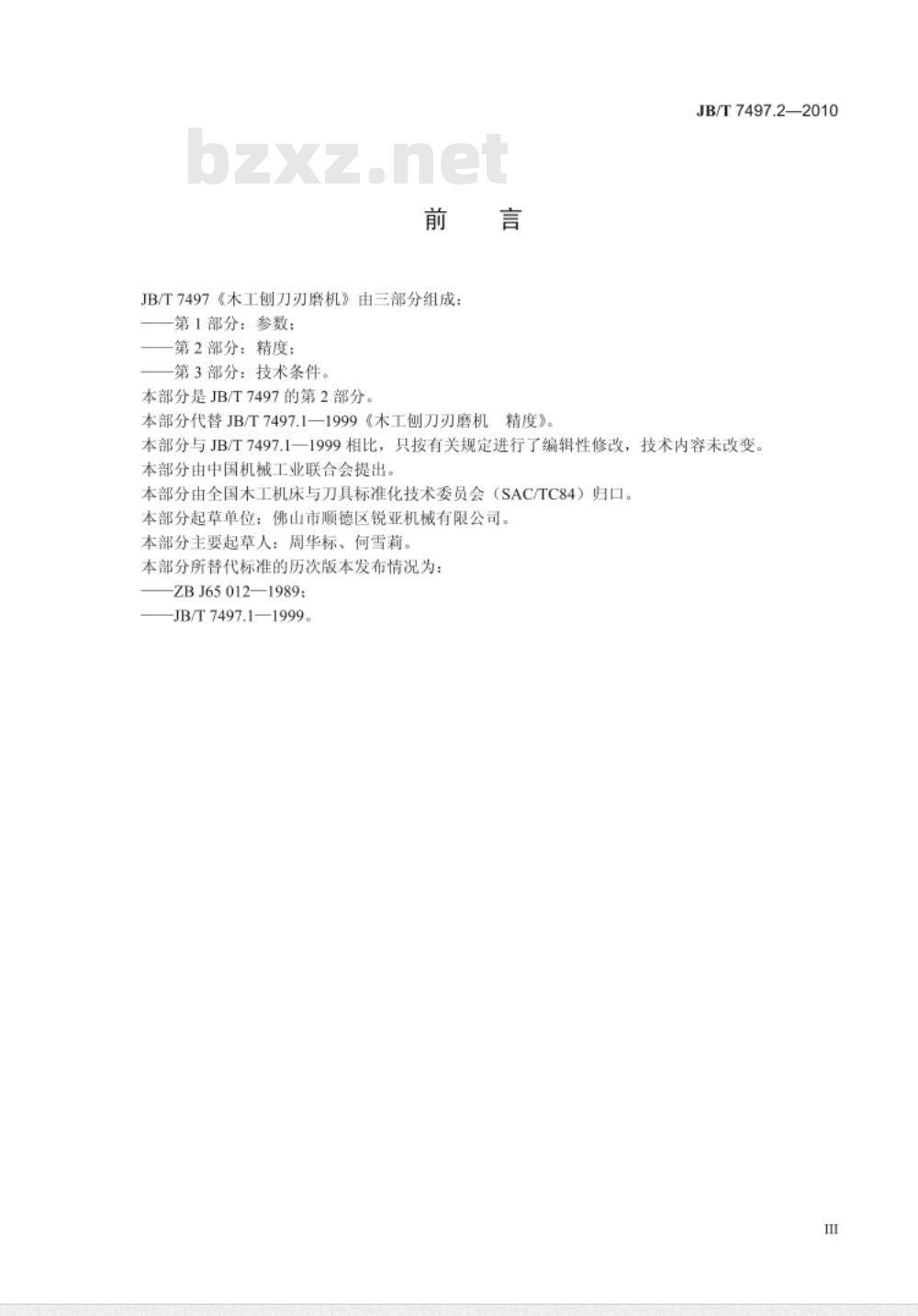

JB/T7497《木工刨刀刃磨机》由三部分组成：第1部分：参数；
第2部分：精度；
第3部分：技术条件。
本部分是JB/T7497的第2部分，
本部分代替JB/T7497.1一1999《木工刨刀刃磨机精度》。
JB/T7497.2—2010
本部分与JB/T7497.1一1999相比，只按有关规定进行了编辑性修改，技术内容未改变。本部分由中国机械工业联合会提出。本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。本部分起草单位：佛山市顺德区锐亚机械有限公司。本部分主要起草人：周华标、何雪莉。本部分所替代标准的历次版本发布情况为：ZBJ65012—1989;
JB/T7497.1—1999。
1范围
木工刨刀刃磨机
第2部分：精度
JB/T7497.2—2010
JB/T7497的本部分规定了木工刨刀刃磨机（以下简称机床）的几何精度和工作精度的要求及检验方法。
本部分适用于最大磨削长度小于或等于1250mm的木工刨刀刃磨机。2
引用标准
下列文件中的条款通过JB/T7497的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
JB/T3377—1992
2木工机用直刃刨刀
9木工机床精度检验通则
JB/T4171—1999
3一般要求
3.1在机床检验前，应按JB/T4171一1999中3.1调整好机床的安装水平，水平仪在纵向和横向的读数均不应超过0.10/1000。
3.2本部分所列出的精度检验项目顺序，并不表示实际检验次序，为了装拆检验工具和检验方便，可按任意次序进行检验，
3.3当实测长度与本部分规定的长度不同时，公差应按JB/T4171一1999中2.2.1.1的规定，按能够测量的长度折算，最小折算值为0.01mm。4几何精度检验

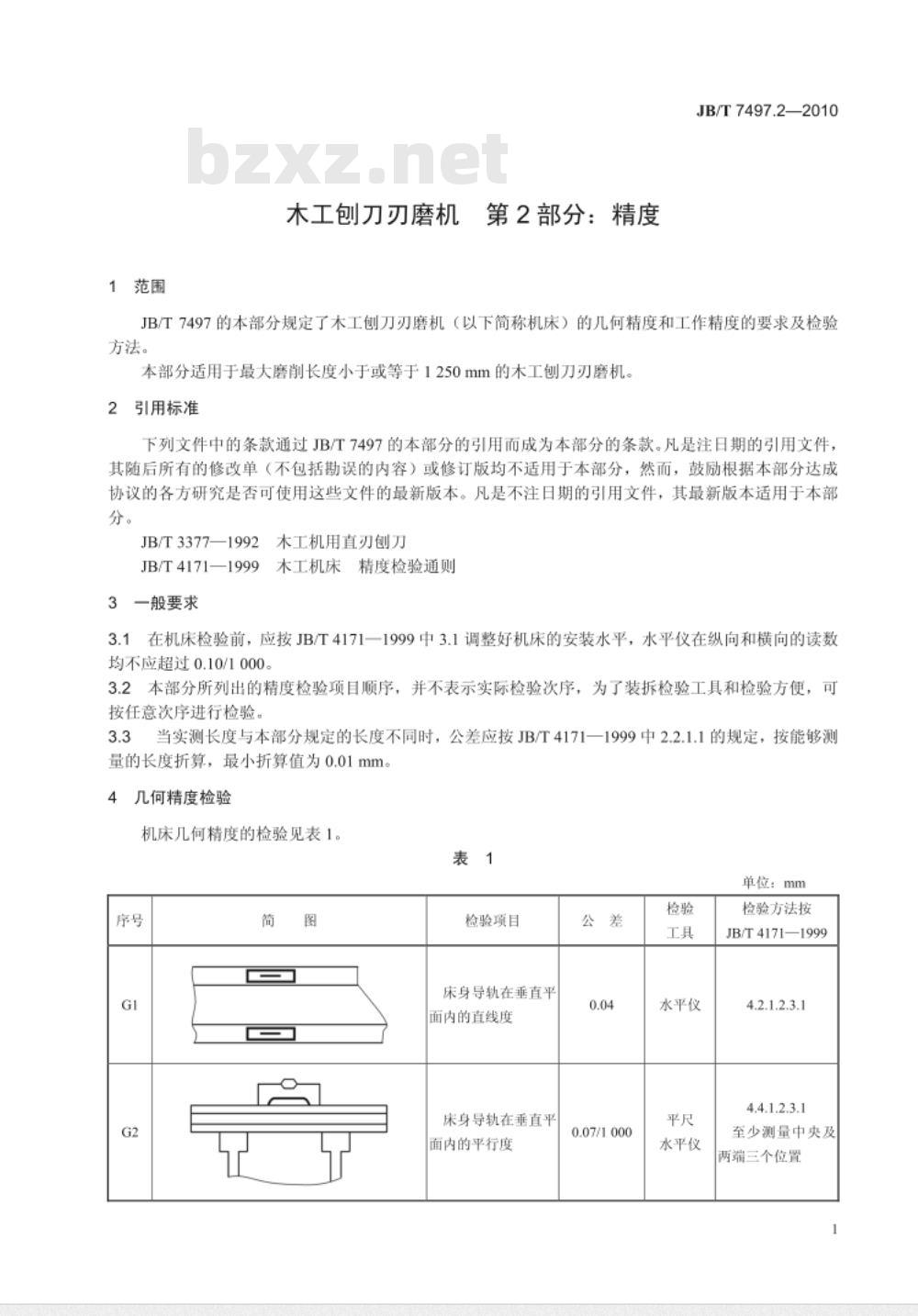

机床几何精度的检验见表1。
单位：mm
检验项目
床身导轨在垂直平
面内的直线度
床身导轨在垂直平
面内的平行度
0.07/1000
水平仪
水平仪
检验方法按
JB/T4171—1999
4.2.1.2.3.1
4.4.1.2.3.1
至少测量中央及
两端三个位置
JB/T7497.2—2010
工作精度检验
工作精度检验见表2。
表1（续）

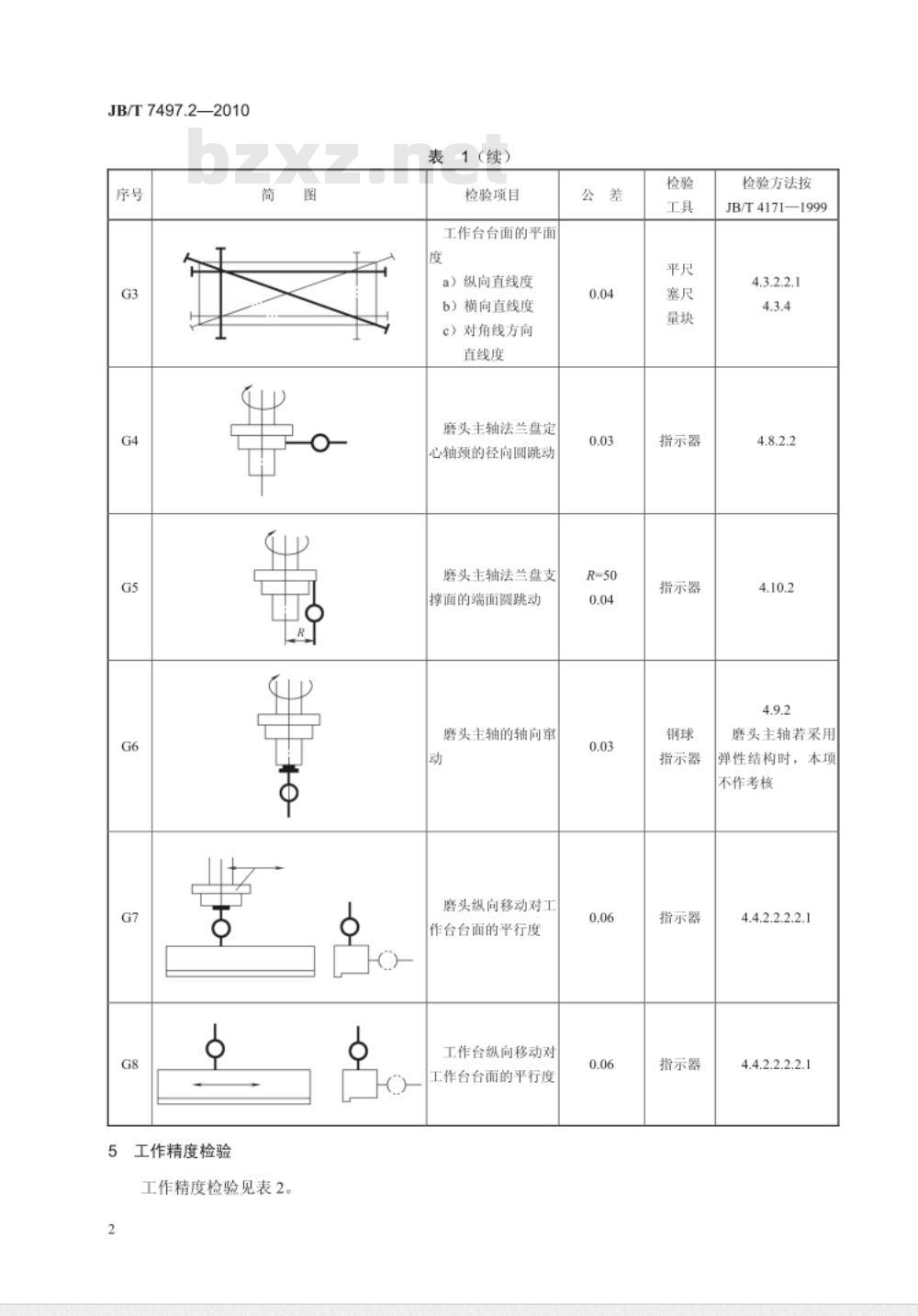

检验项目
工作台台面的平面
a）纵向直线度
b）横向直线度
c）对角线方向
直线度
磨头主轴法兰盘定
心轴颈的径向圆跳动
磨头主轴法兰盘支
撑面的端面圆跳动
磨头主轴的轴向牵
磨头纵向移动对工
作台台面的平行度
工作台纵向移动对
工作台台面的平行度
指示器
指示器
指示器
指示器
指示器
检验方法按
JB/T4171—1999
4.3.2.2.1
磨头主轴若采用
弹性结构时，本项
不作考核
4.4.2.2.2.2.1
4.4.2.2.2.2.1
切削条件bzxZ.net
检验项目
试件应符
合JB/T3377
刀片刃口的
的要求，规
直线度
格为640×
40×4的木
工机用直刃
磨削表面的
粗糙度
JB/T7497.2—2010
单位：mm
检验方法按
JB/T4171—1999
粗糙度
中华人民共和
机械行业标准
木工刨刀刃磨机第2部分：精度
JB/T7497.2—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mmX297mm·0.5印张·11千字2010年10月第1版第1次印剧
定价：12.00元
书号：15111·9974
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
(010)88379778
(010)88379693
封面无防伪标均为盗版
版权专有
侵权必究
