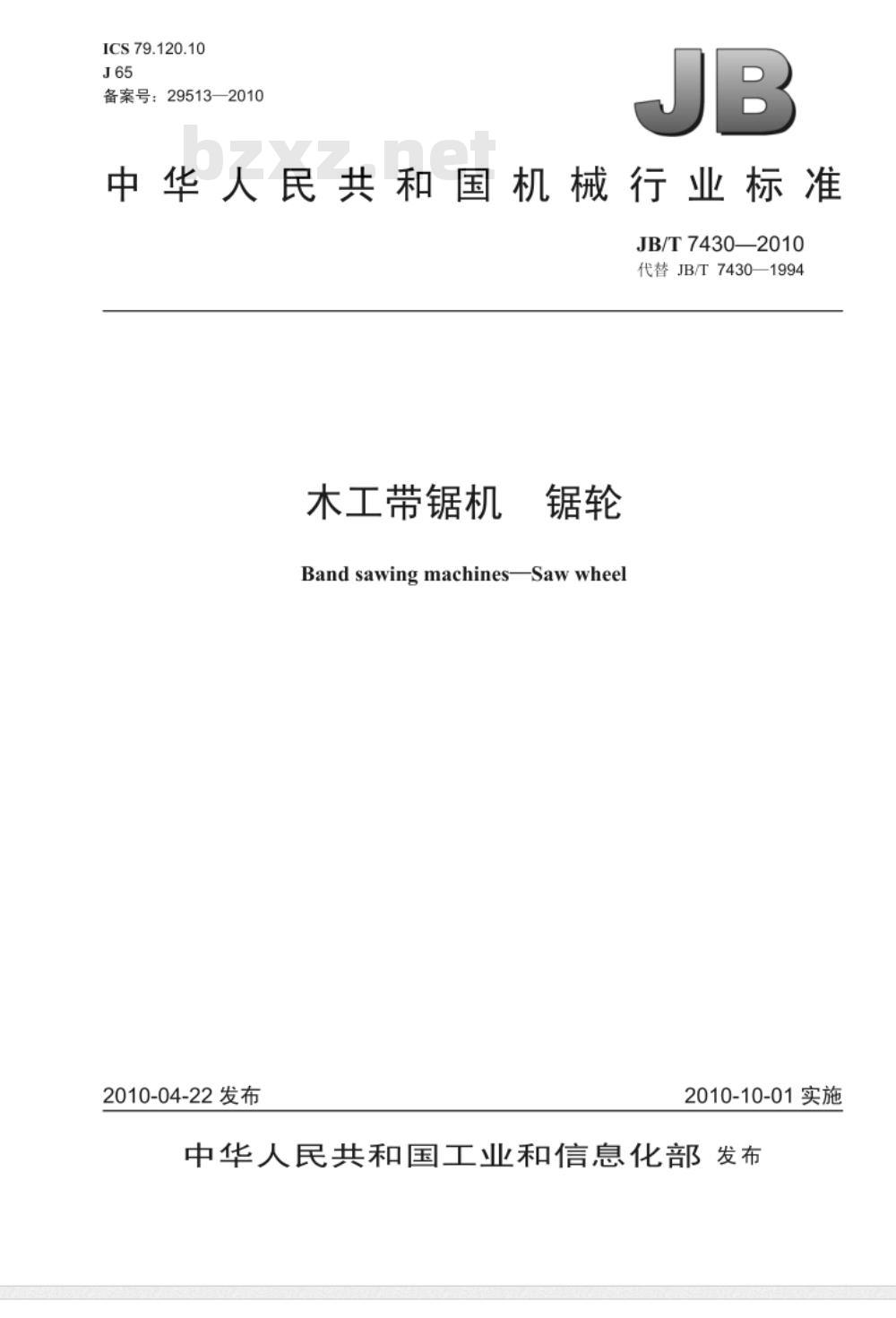

【机械行业标准(JB)】 木工带锯机 锯轮

ICS79.120.10
备案号：29513—2010
中华人民共和国机械行业标准
JB/T7430—2010
代替JB/T7430—1994
木工带锯机
Band sawingmachinesSawwheel
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件，
3型式与尺寸
5技术要求与检验方法
5.1技术要求，
检验方法，
检验规则.
JB/T7430—2010

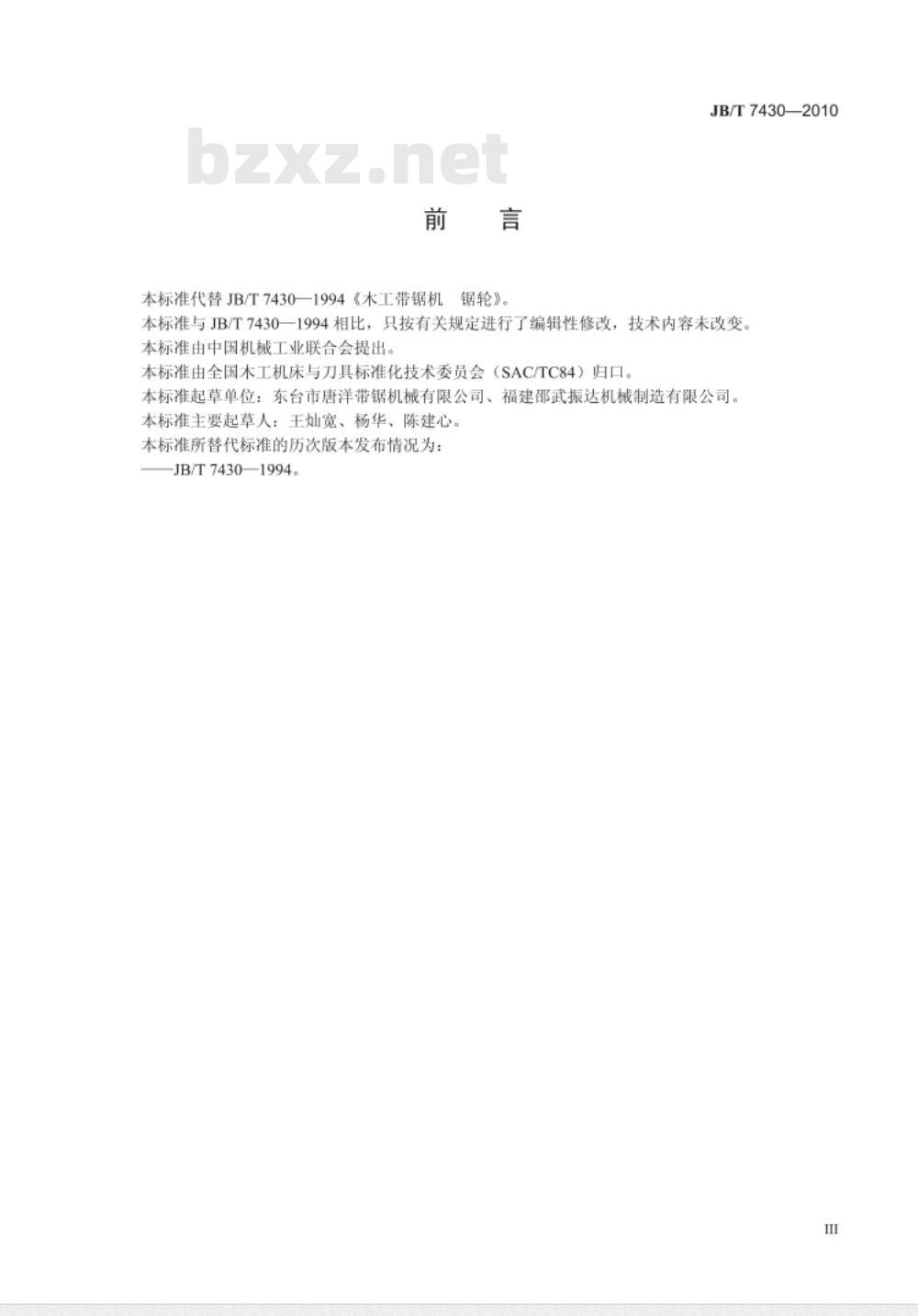

本标准代替JB/T7430—1994《木工带锯机锯轮》。JB/T7430—2010
本标准与JB/T7430一1994相比，只按有关规定进行了编辑性修改，技术内容未改变，本标准由中国机械工业联合会提出。本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。
本标准起草单位：东台市唐洋带锯机械有限公司、福建邵武振达机械制造有限公司。本标准主要起草人：王灿宽、杨华、陈建心。本标准所替代标准的历次版本发布情况为：JB/T7430—1994。
1范围
木工带锯机
JB/T7430—2010
本标准规定了木工带锯机的主动轮、从动轮型式与尺寸、技术要求与检验方法及检验规则。本标准适用于普通木工带锯机和跑车木工带锯机。其他类型的木工带锯机亦可参照采用。本标准不适用于细木工带锯机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1958产品几何量技术规范（GPS）3型式与尺寸
形状和位置公差检测规定

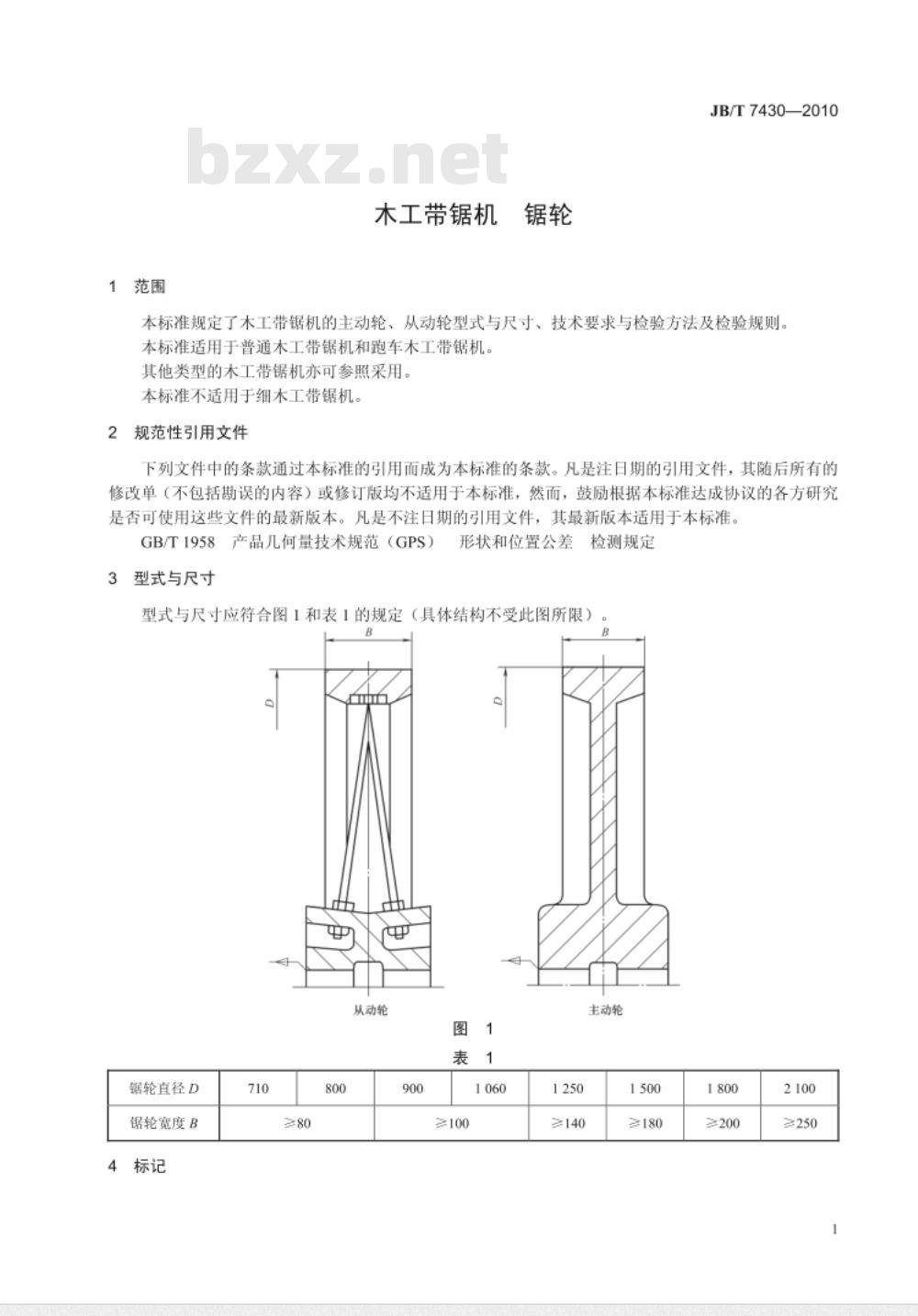

型式与尺寸应符合图1和表1的规定（具体结构不受此图所限）从动轮
锯轮直径D
锯轮宽度B
4标记
≥100
主动轮
≥180
≥200
≥250
JB/T7430—2010免费标准bzxz.net
标记示例：
锯轮直径900mm、锯轮宽度100mm的主、从动轮：主（从）锯轮900×100JB/T7430—2010技术要求与检验方法

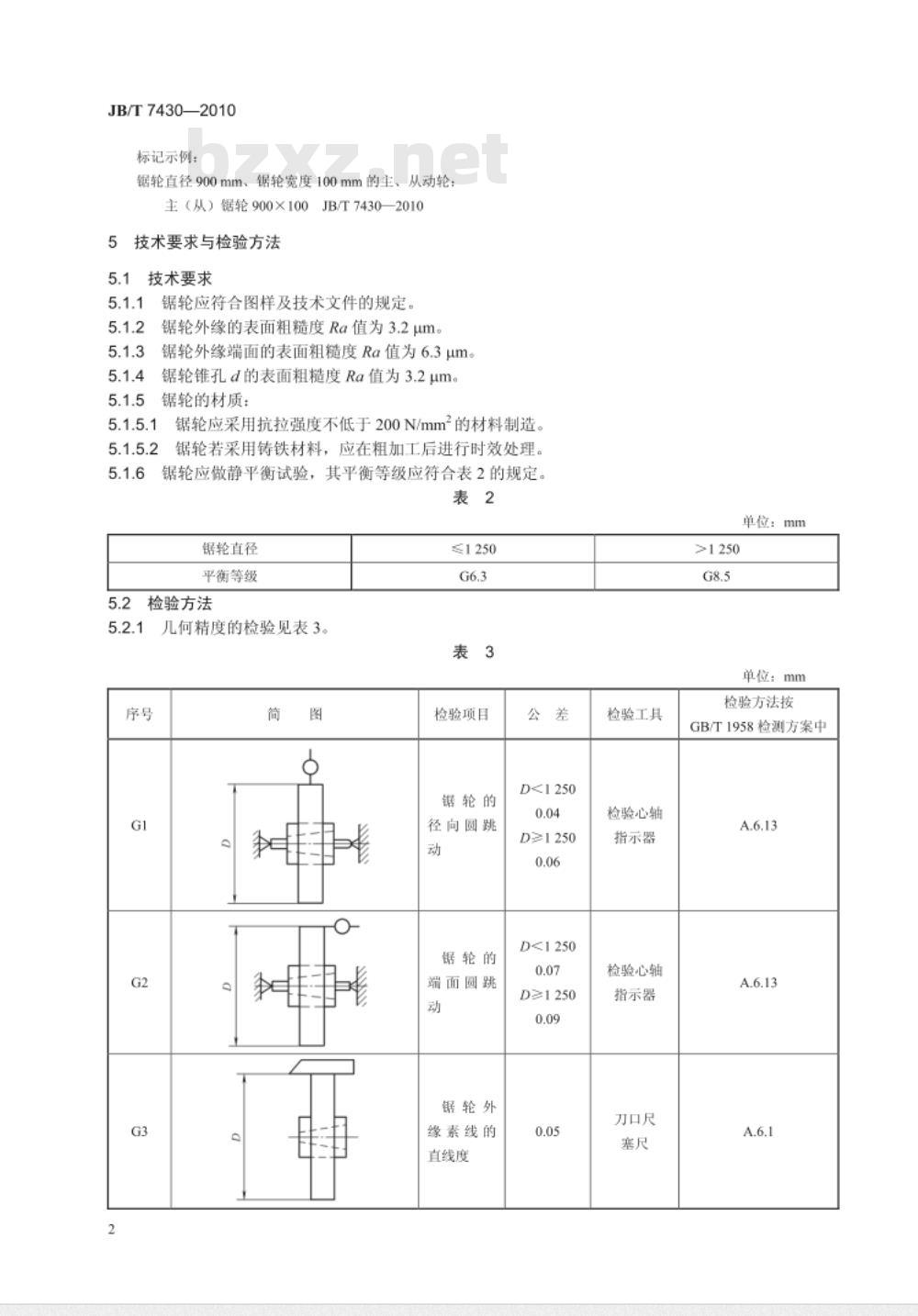

技术要求
锯轮应符合图样及技术文件的规定。锯轮外缘的表面粗糙度Ra值为3.2μum。锯轮外缘端面的表面粗糙度Ra值为6.3um。锯轮锥孔d的表面粗糙度Ra值为3.2μm。锯轮的材质：
锯轮应采用抗拉强度不低于200N/mm2的材料制造。锯轮若采用铸铁材料，应在粗加工后进行时效处理。锯轮应做静平衡试验，其平衡等级应符合表2的规定。表2
锯轮直径
平衡等级
5.2检验方法
几何精度的检验见表3。
≤1250
检验项目
锯轮的
径向圆跳
锯轮的
端面圆跳
锯轮外
缘素线的
直线度
D<1250
D≥1250
D≤1250
D≥1250
检验工具
检验心轴
指示器
检验心轴
指示器
刀口尺
单位：mm
单位：mm
检验方法按
GB/T1958检测方案中
JB/T7430—2010
2锯轮锥孔用涂色法检验，接触面应靠近大端，实际接触长度与工作长度接触比值不得低于70%。5.2.2
检验规则
每件锯轮按5.2检验合格后，方可出厂。en
华人民共和
机械行业标准
木工带锯机
JB/T7430—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mmX297mm·0.5印张·11千字2010年10月第1版第1次印剧
定价：12.00元
书号：15111·9972
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
(010)88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
