【机械行业标准(JB)】 细木工带锯机 锯轮

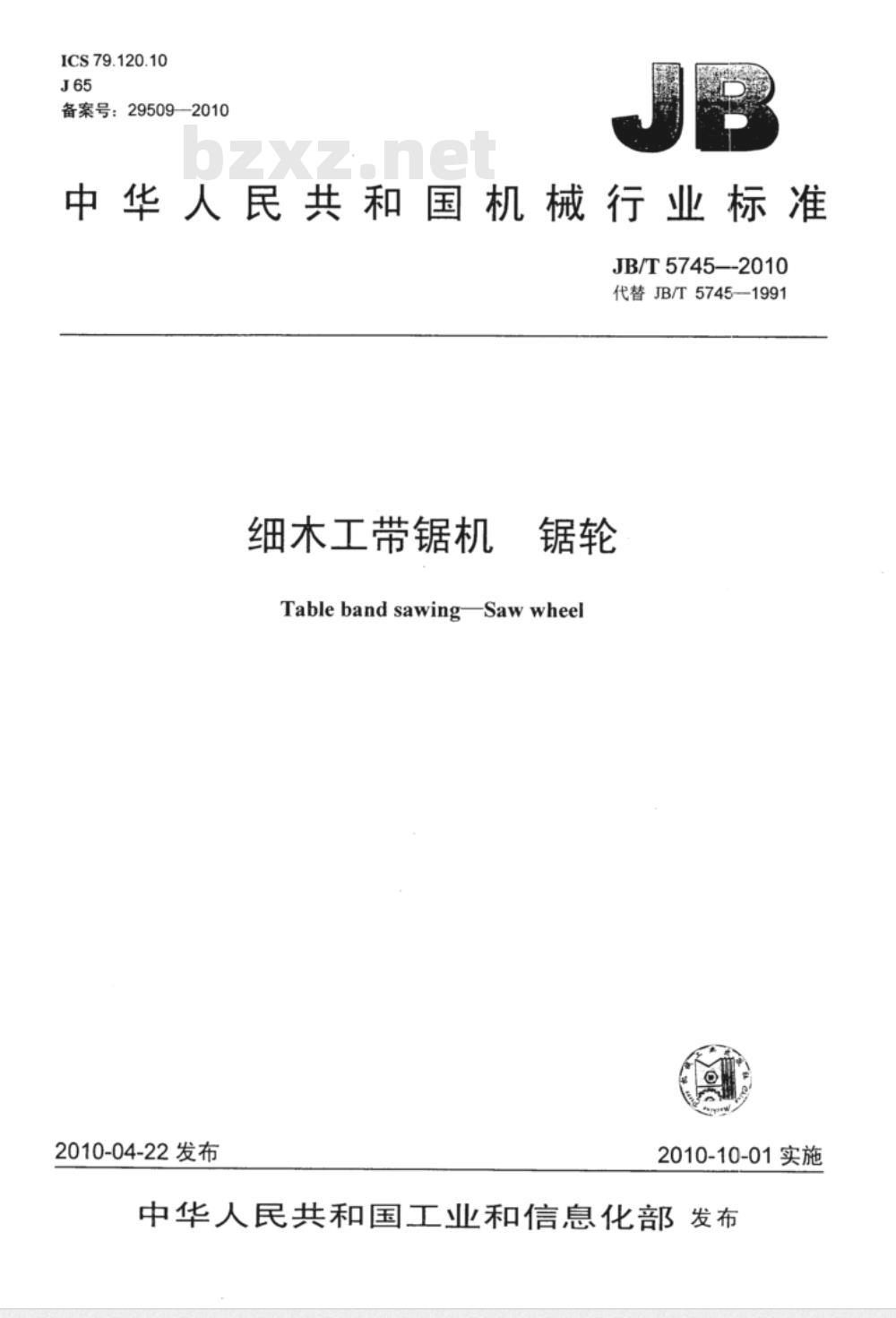

ICS79.120.10
备案号：29509—2010
中华人民共和国机械行业标准
JB/T5745--2010
代替JB/T5745—1991
细木工带锯机
TablebandsawingSawwheel
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布前言
型式和参数
锯轮材料
平衡、
JB/T5745—2010
JB/T5745—2010免费标准bzxz.net

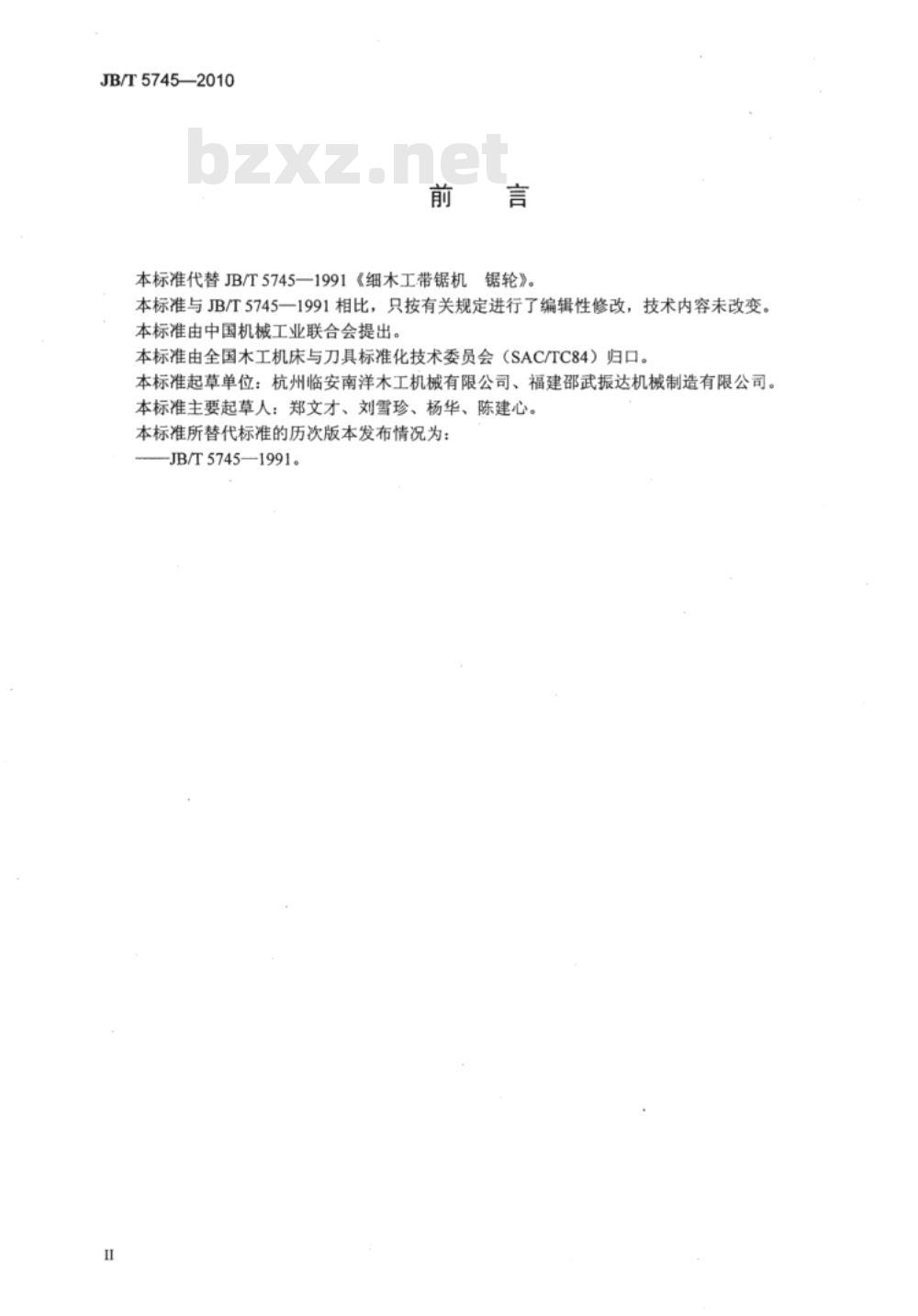

本标准代替JB/T57451991《细木工带锯机锯轮》。本标准与JB/T5745一1991相比，只按有关规定进行了编辑性修改，技术内容未改变。本标准由中国机械工业联合会提出。本标准由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。本标准起草单位：杭州临安南洋木工机械有限公司、福建邵武振达机械制造有限公司。本标准主要起草人：郑文才、刘雪珍、杨华、陈建心。本标准所替代标准的历次版本发布情况为：-JB/T5745—1991。

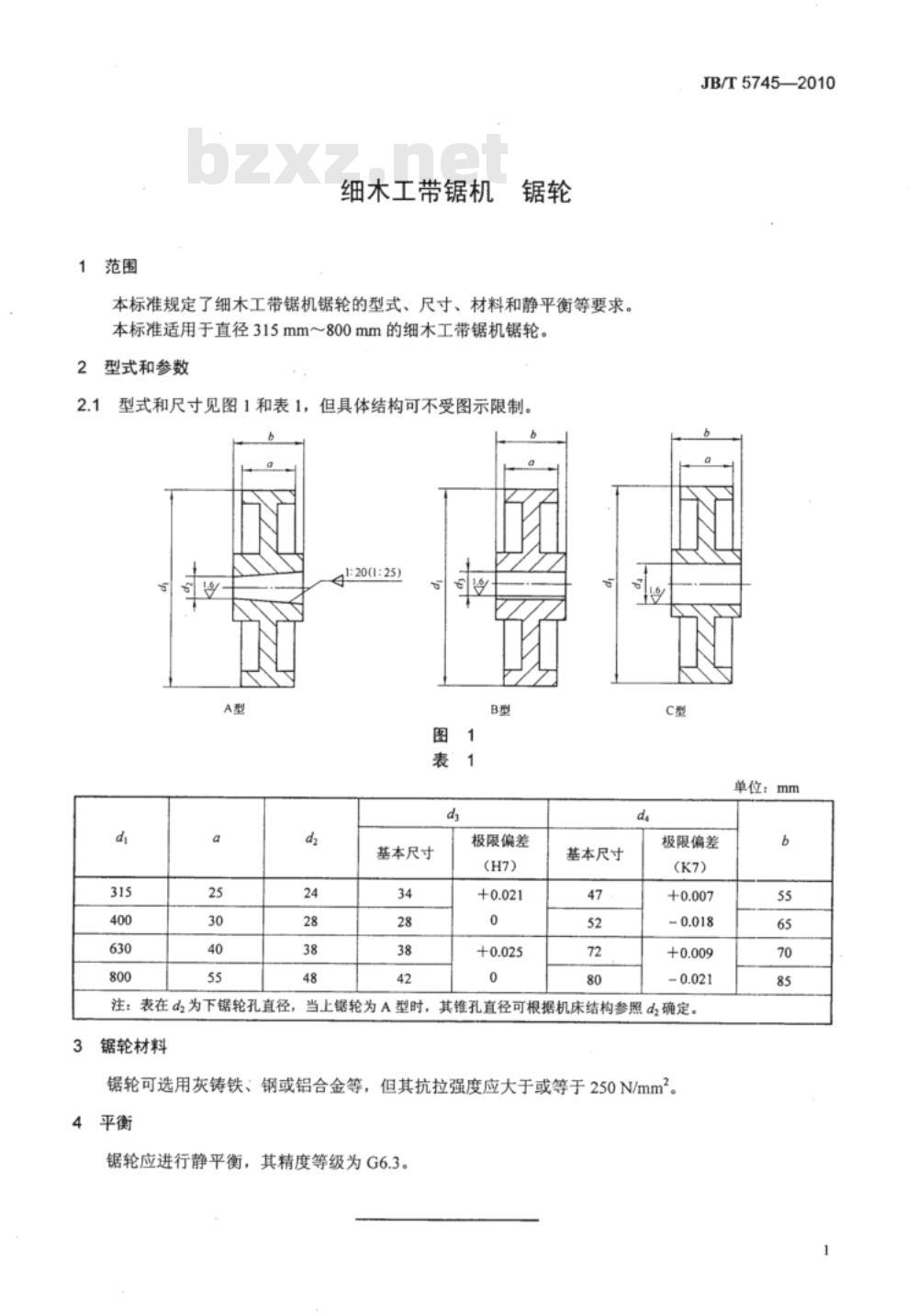

1范围
细木工带锯机
本标准规定了细木工带锯机锯轮的型式、尺寸、材料和静平衡等要求。本标准适用于直径315mm～800mm的细木工带锯机锯轮。2型式和参数
2.1型式和尺寸见图1和表1，但具体结构可不受图示限制。20(1:25)
基本尺寸
极限偏差
基本尺寸
JB/T5745—2010
单位：mm
极限偏差
注：表在dz为下锯轮孔直径，当上锯轮为A型时，其锥孔直径可根据机床结构参照d确定。3
锯轮材料
锯轮可选用灰铸铁、钢或铝合金等，但其抗拉强度应大于或等于250N/mm2。4平衡
锯轮应进行静平衡，其精度等级为G6.3。b

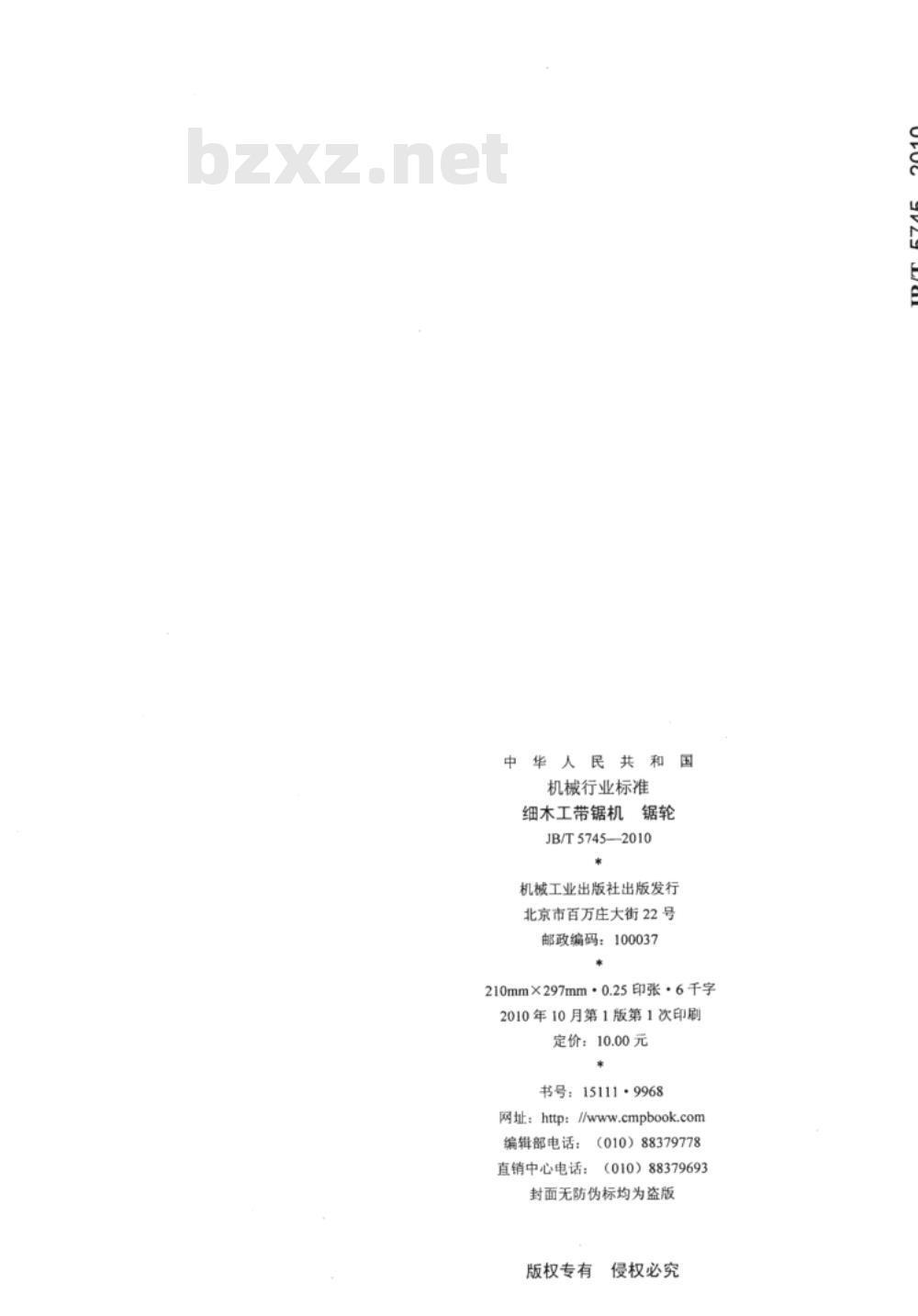

华人民共和
机械行业标准
细木工带锯机锯轮
JB/T5745-2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·6千字2010年10月第1版第1次印刷
定价：10.00元
书号：15111·9968
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
(010）88379778
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
