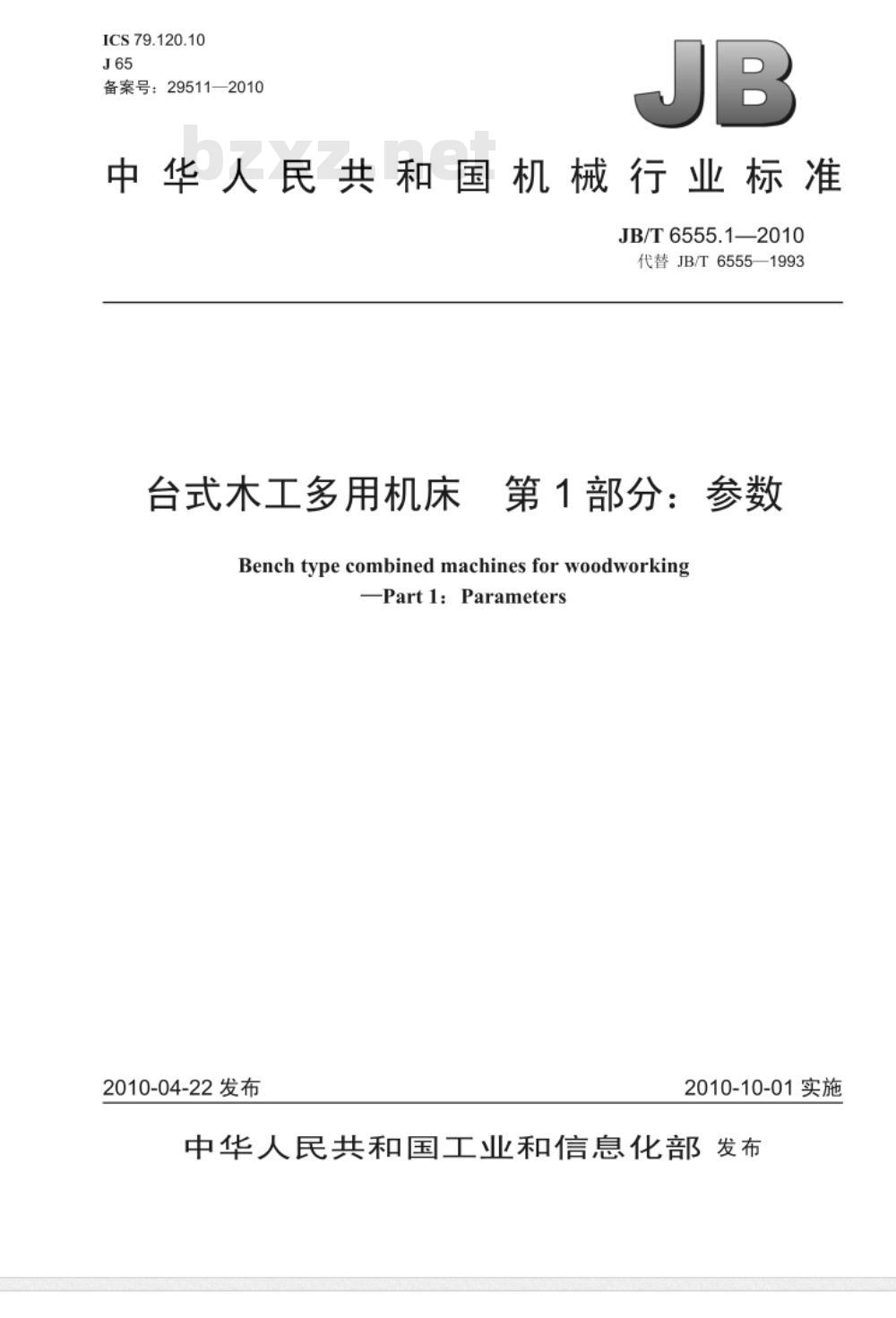

【机械行业标准(JB)】 台式木工多用机床 第1部分：参数

ICS79.120.10
备案号：29511—2010
中华人民共和国机械行业标准
JB/T6555.1—2010
代替JB/T6555—1993
台式木工多用机床
第1部分：参数　
Bench type combined machines forwoodworking-Part1：Parameters
2010-04-22发布
2010-10-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
JB/T6555.1—2010
JB/T6555.1—2010

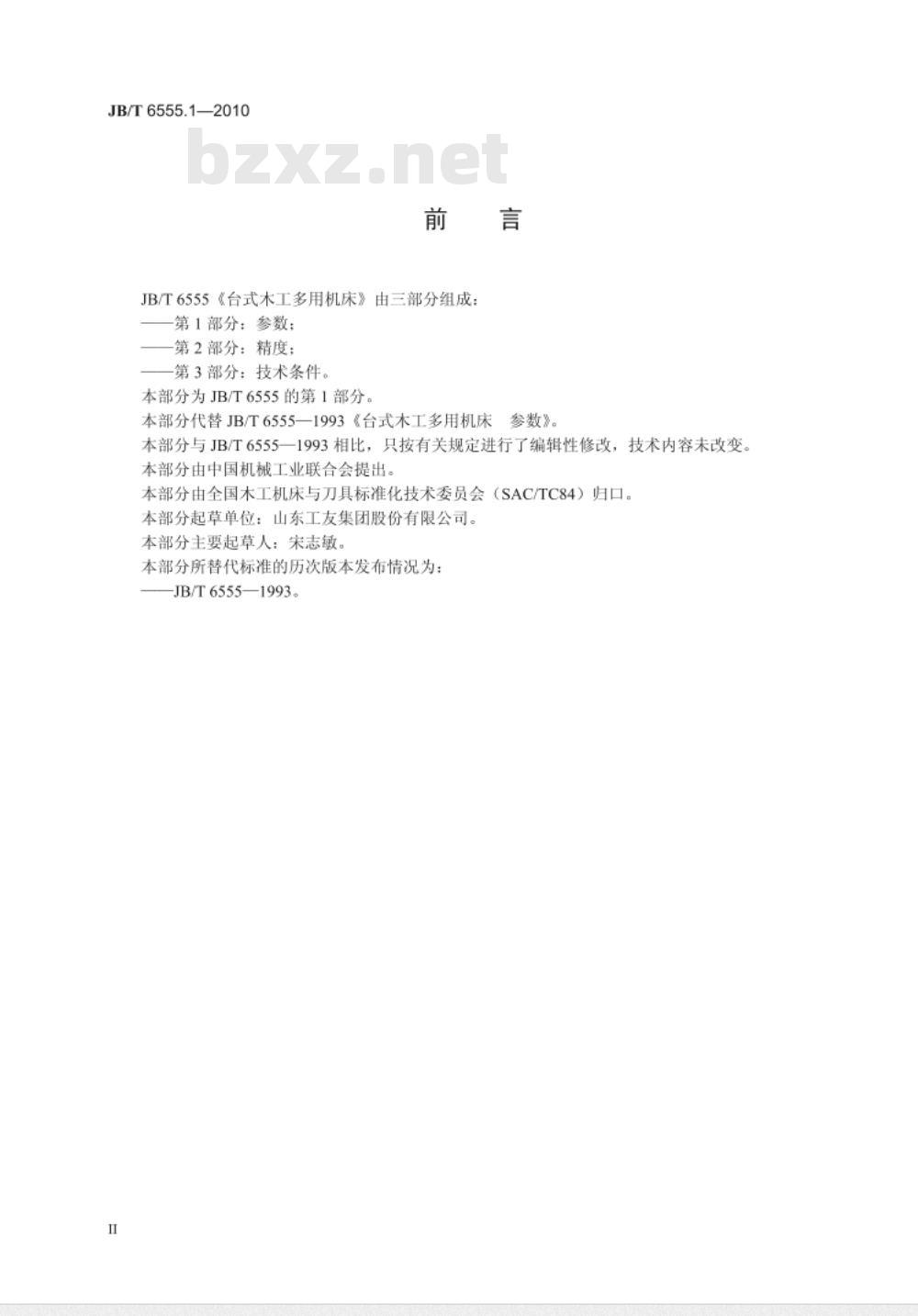

JB/T6555《台式木工多用机床》由三部分组成：第1部分：参数；
第2部分：精度；
第3部分：技术条件。
本部分为JB/T6555的第1部分
本部分代替JB/T6555一1993《台式木工多用机床参数》。本部分与JB/T6555一1993相比，只按有关规定进行了编辑性修改，技术内容未改变。本部分由中国机械工业联合会提出。本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。
本部分起草单位：山东工友集团股份有限公司。本部分主要起草人：宋志敏。
本部分所替代标准的历次版本发布情况为：JB/T6555—1993。

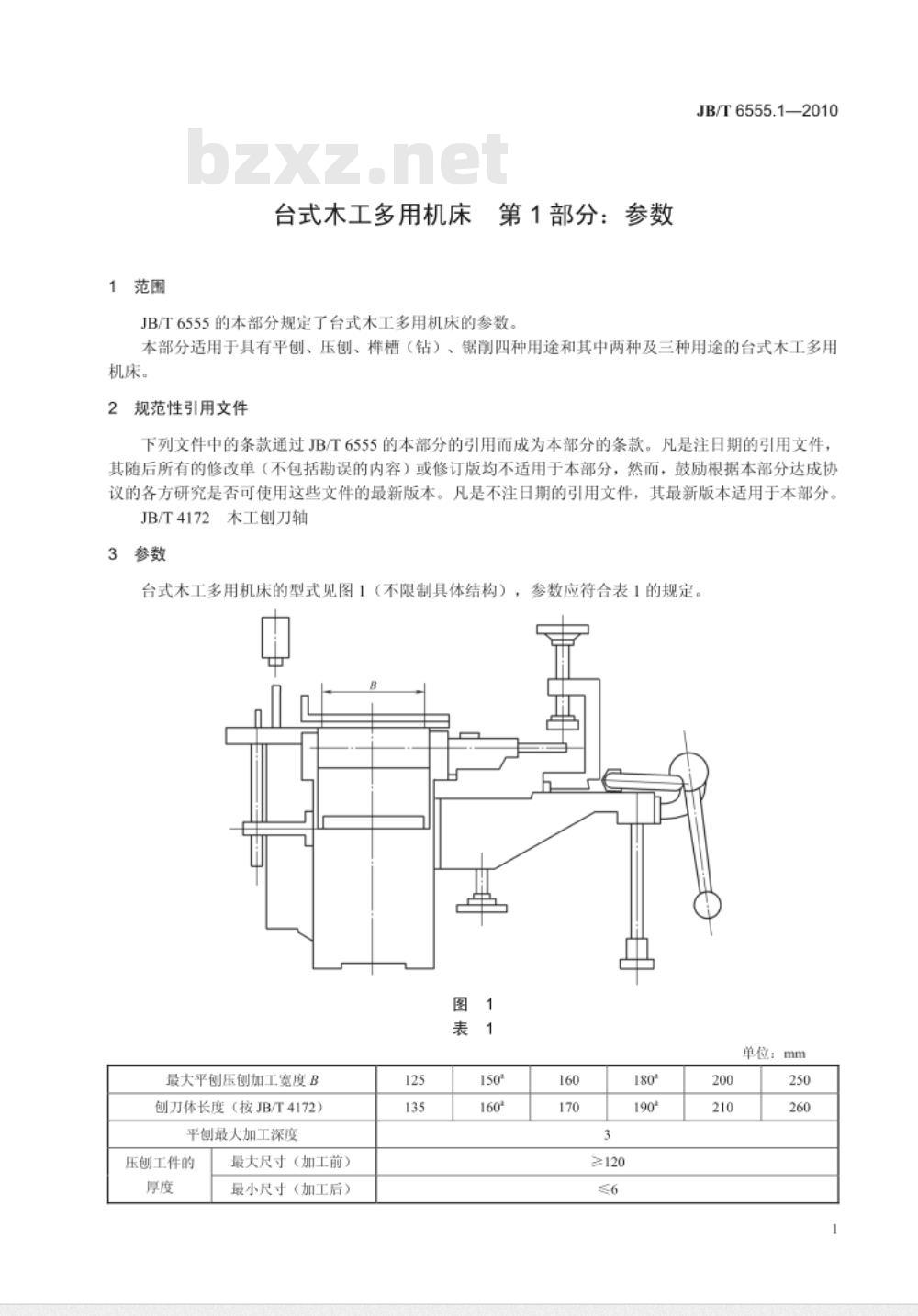

1范围
台式木工多用机床第1部分：参数JB/T6555的本部分规定了台式木工多用机床的参数。JB/T6555.1—2010
本部分适用于具有平刨、压刨、样槽（钻）、锯削四种用途和其中两种及三种用途的台式木工多用机床。
2规范性引用文件
下列文件中的条款通过JB/T6555的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T4172木工刨刀轴
3参数
台式木工多用机床的型式见图1（不限制具体结构），参数应符合表1的规定。图
单位：mm
最大平刨压刨加工宽度 B
刨刀体长度（按JB/T4172）
平创最大加工深度
压刨工件的
最大尺寸（加工前）
最小尺寸（加工后）
≥120
JB/T6555.1—2010
圆锯片直径
最大锯切高度
锯轴装锯片处直径
最大样槽宽度
最大样槽深度
最大钻孔直径
最大钻孔深度
刨床切削速度
锯机切削速度
电动机功率。
新设计时不应采用。
无锯削的机床电动机功率不受此限制。表

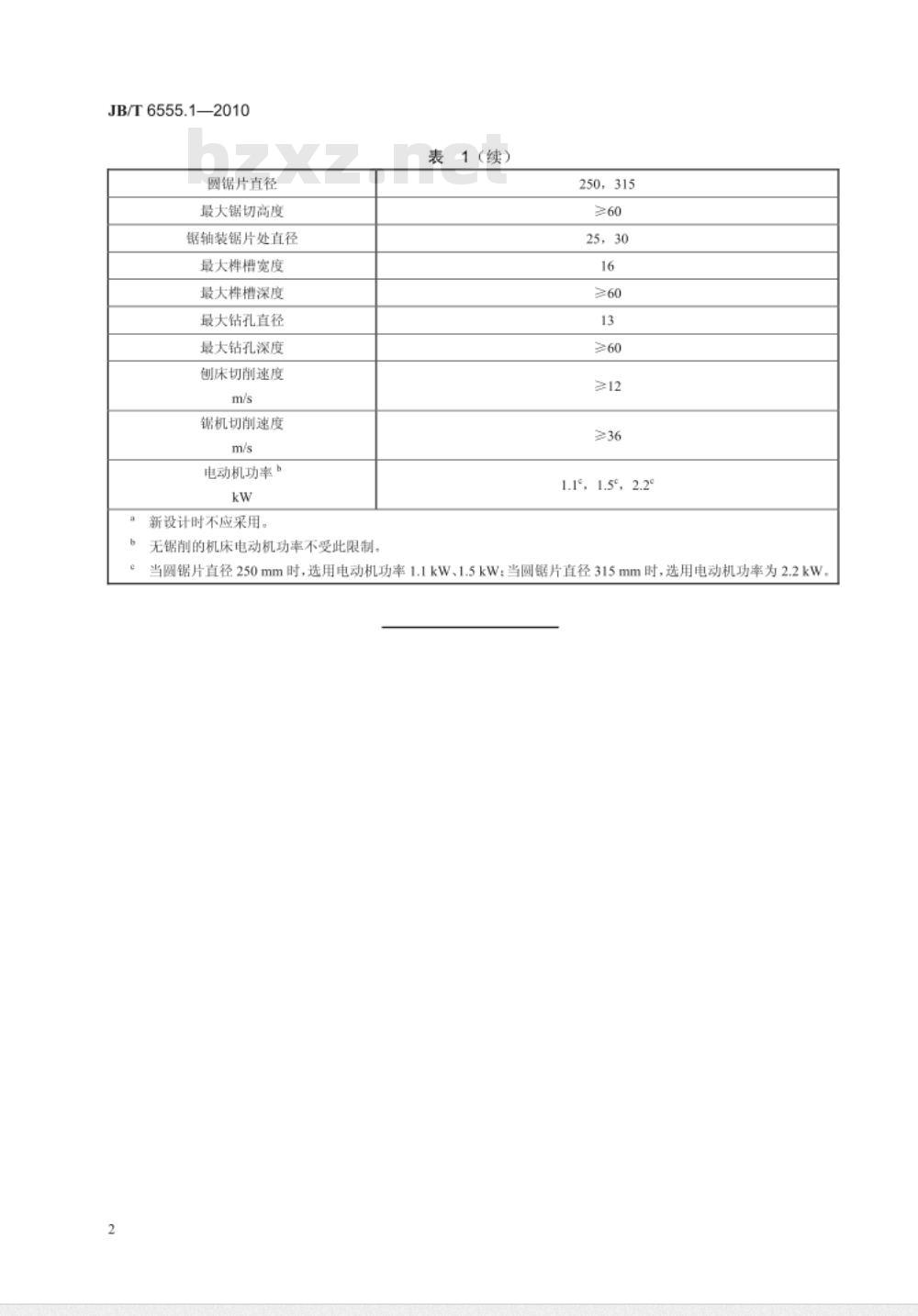

1(续）
250，315
25，30
1.1°, 1.5, 2.2
当圆锯片直径250mm时，选用电动机功率1.1kW、1.5kW；当圆锯片直径315mm时，选用电动机功率为2.2kW。2
中华人民共和
机械行业标准
台式木工多用机床wwW.bzxz.Net
第1部分：参数
JB/T 6555.1—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2010年10月第1版第1次印剧
定价：10.00元
书号：15111·9970
网址：http：//www.cmpbook.com编辑部电话：
直销中心电话：
(010) 88379778
(010)88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
