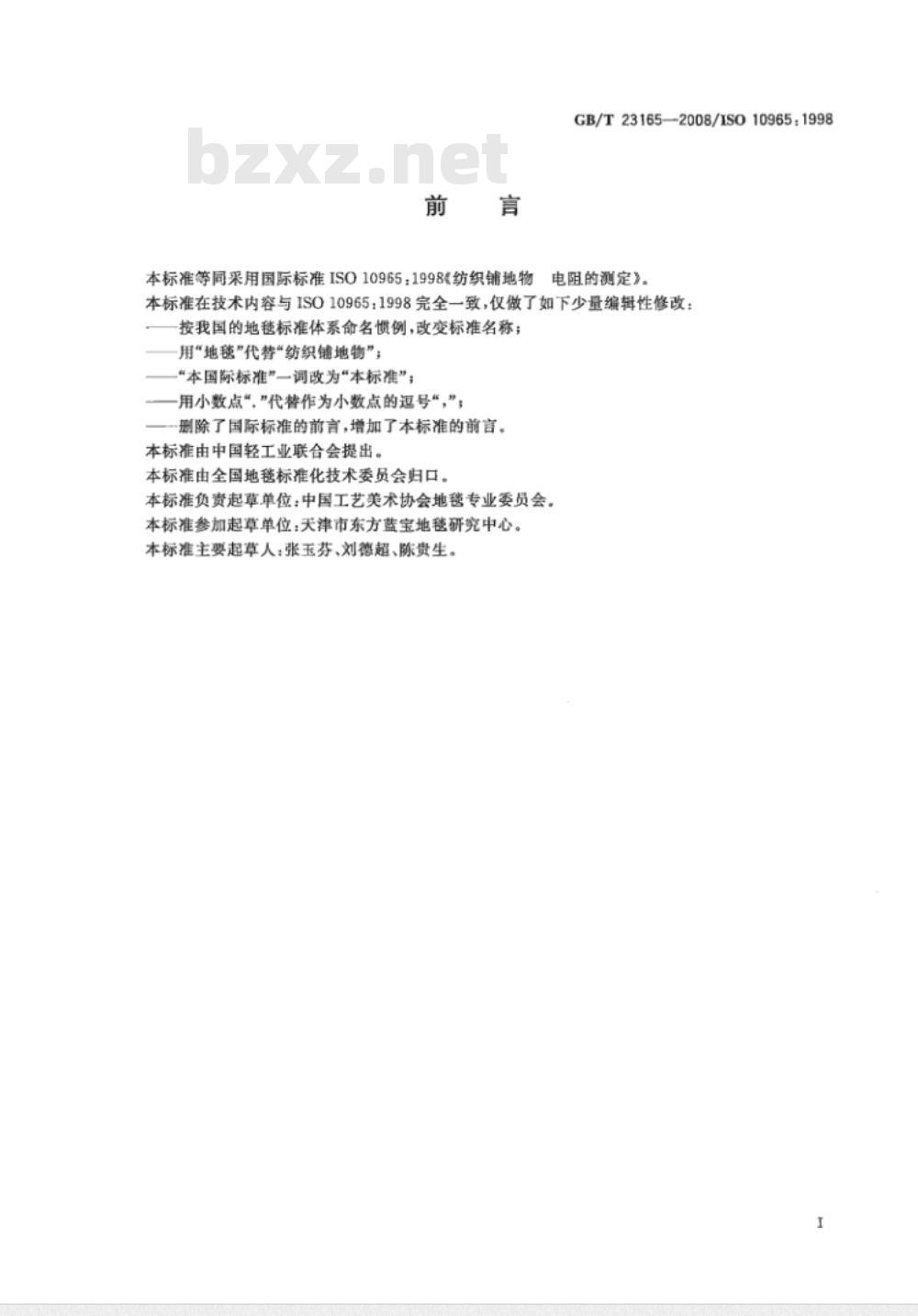

本标准等同采用国际标准ISO10965：1998纺织铺地物GB/T23165—2008/ISO10965:1998电阻的测定》。
本标准在技术内容与IS010965：1998完全一致，仅做了如下少量编辑性修改：按我国的地毯标准体系命名惯例，改变标准名称；用“地毯”代替“纺织铺地物”；“本国际标准”一调改为“本标准”；一用小数点“，\代替作为小数点的逗号“，”；一删除了国际标准的前言，增加了本标准的前言。本标准由中国轻工业联合会提出。本标准由全国地毯标准化技术委员会归口。本标准负费起草单位：中国工艺美术协会地毯专业委员会。本标准参加起草单位：天津市东方蓝宝地毯研究中心。本标准主要起草人：张玉芬、刘德超、陈贵生。1

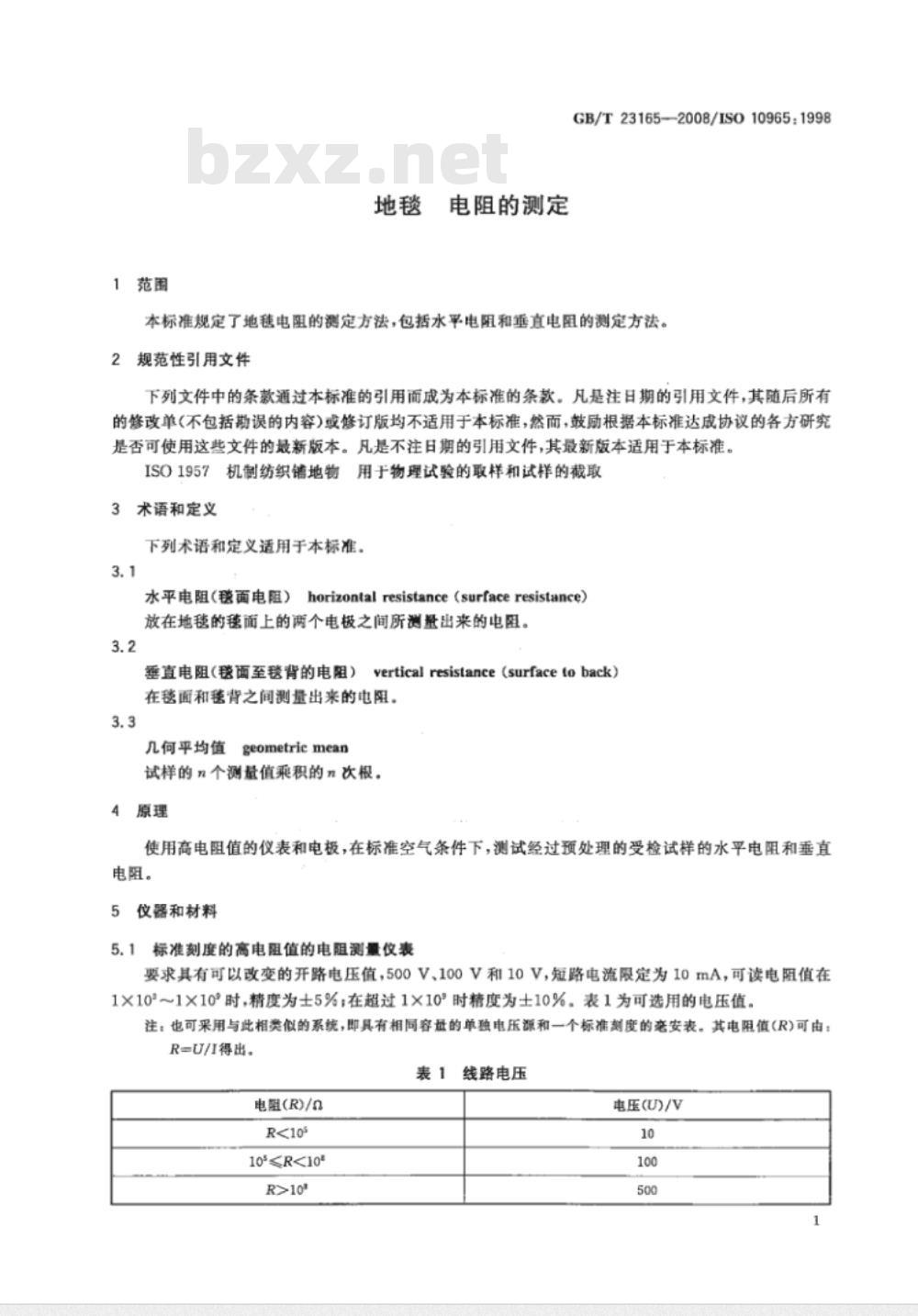

电阻的测定
GB/T23165-2008/IS0109651998
本标准规定了地隽电阻的测定方法，包括水平电阻和垂直电阻的测定方法。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。ISO1957机制纺织错地物用于物理试验的取样和试样的截取3术语和定义
下列术语和定义适用于本标准。3.1
水平电阻（毯面电阻）horizontalresistance（surfaceresistance）放在地毯的孩面上的两个电极之间所测量出来的电阻。3.2
垂直电阻（毯面至毯背的电阻）verticalresistance（surfacefoback）在毯面和毯背之间测量出来的电阻。3.3
几何平均值
geometricmean
试样的n个测量值乘积的n次根。原理
使用高电阻值的仪表和电极，在标准空气条件下，测试经过预处理的受检试样的水平电阻和垂直电阻。
仪器和材料
标准刻度的高电阻值的电阻测量仪表5.1
要求具有可以改变的开路电压值，500V、100V和10V，短路电流限定为10mA，可读电阻值在1×10°～1×10°时，精度为士5%；在超过1×10°时精度为士10%。表1为可选用的电压值。注：也可采用与此相类似的系绕，即具有相同睿量的单独电压源和一个标准刻度的旁安表。其电阻值(R)可由：R=U/I得出。
电阻(R)/a
10≤R<10″
线路电压
电压(U)/V
GB/T231652008/ISO10965:1998

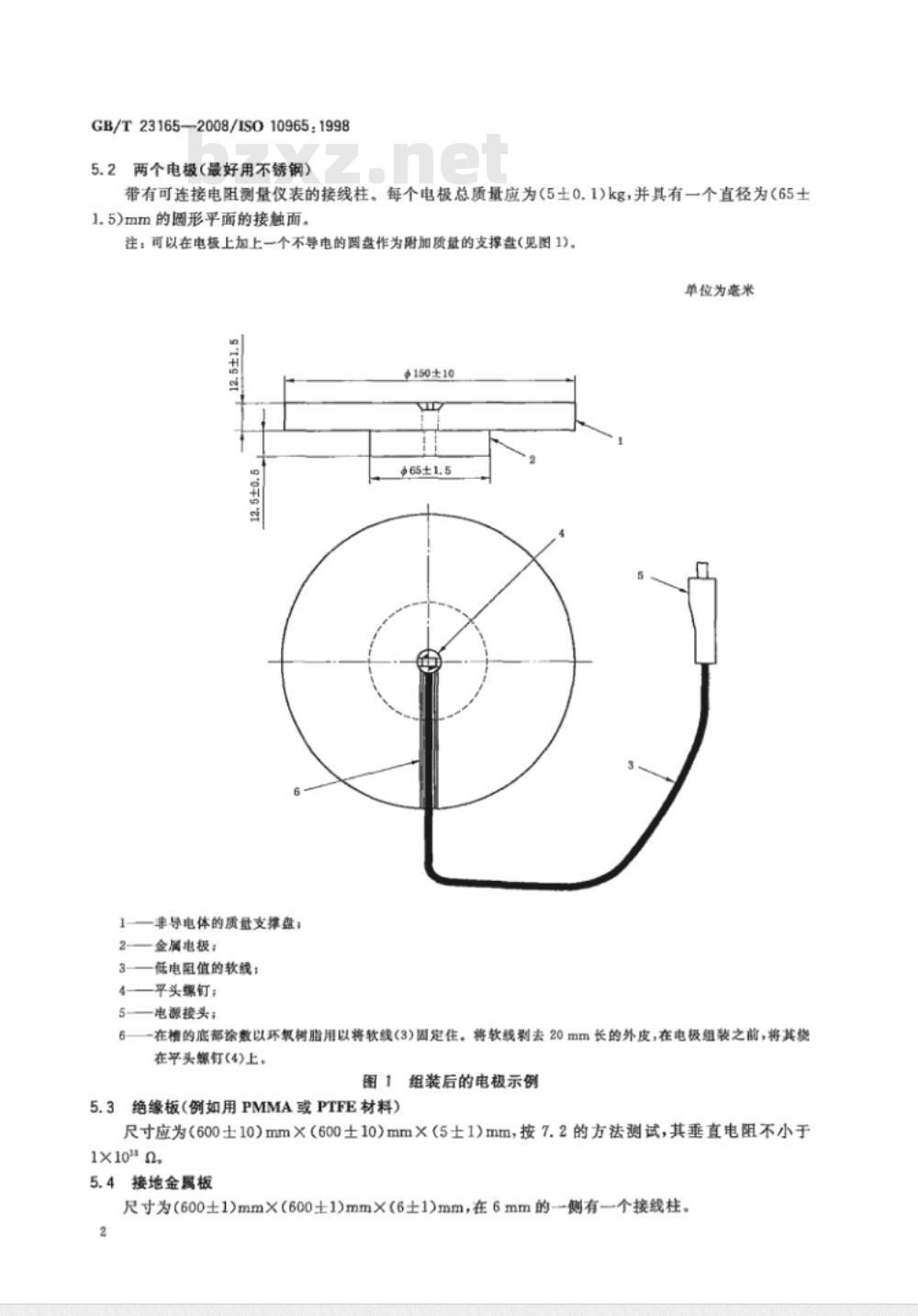

5.2两个电极（最好用不锈钢）
带有可连接电阻测量仪表的接线柱。每个电极总质量应为（5土0.1)kg，并其有一个直径为（65土1.5)mm的国形平面的接触面。
注；可以在电极上加上一个不导电的圆盘作为附加质量的支撑盘（见图1)。单位为毫米
$150±10
非导电体的质量支撑盘；
金属电极；
低电阻值的软线：
平头螺钉；
5——电源接头：
一在槽的底部涂数以环氧树脂用以将软线（3)固定住。将软裁剥去20mm长的外皮，在电极组装之前，将其货在平头螺钉(4)上。
组装后的电极示例
5.3绝缘板（例如用PMMA或PTFE材料）尺寸应为(600士10）mm×（600土10）mm×（5士1)mm，按7.2的方法测试，其垂直电阻不小于1×100,
接地金属板
尺寸为(600士1)mm×(600土士1)mm×(6士1)mm，在6mm的一侧有一个接线柱。2

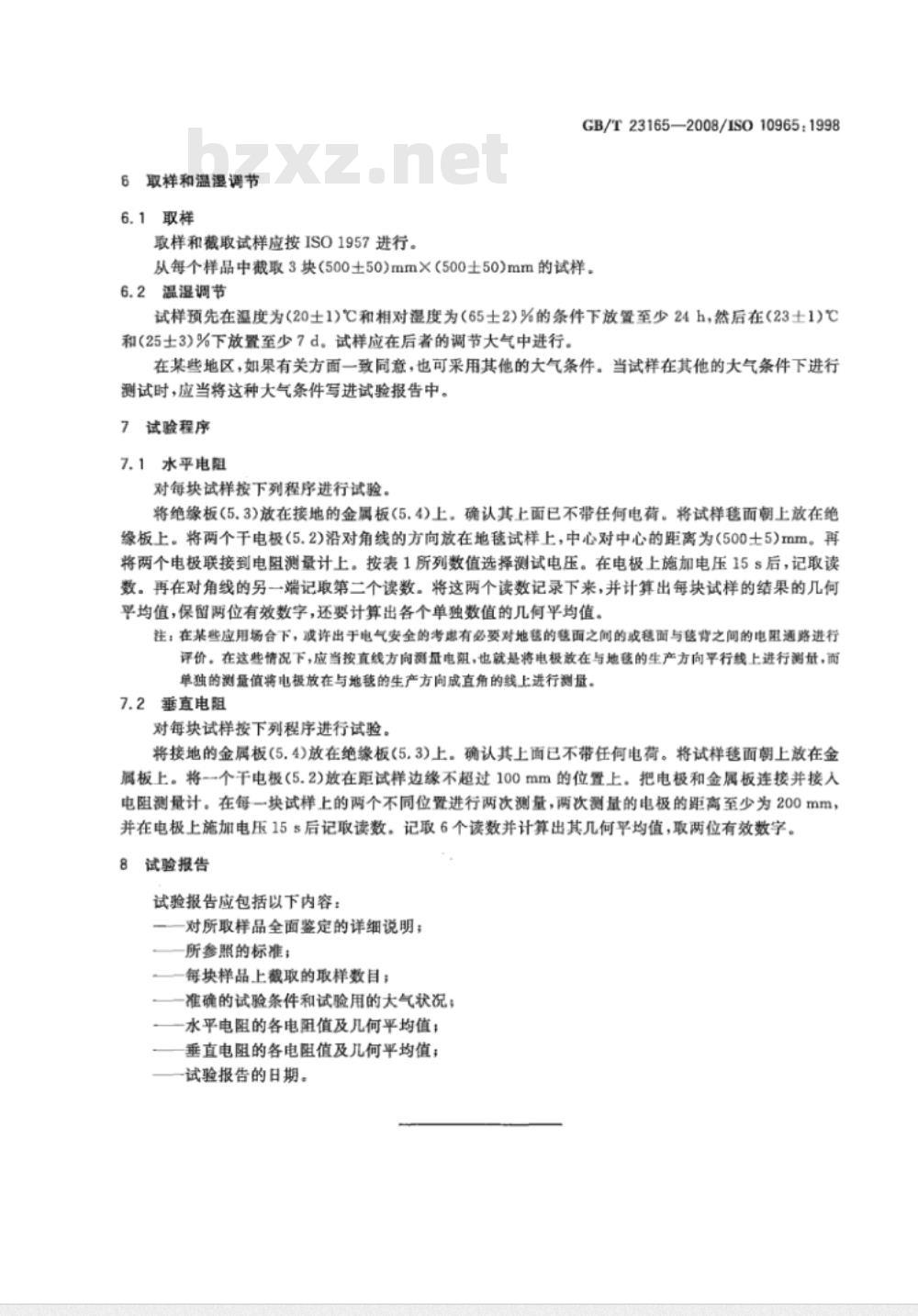

6取样和温湿调节
6.1取样
取样和截取试样应按ISO1957进行。GB/T23165—2008/IS010965：1998从每个样品中截取3块(500±50)mm×(500土50)mm的试样。6.2温湿调节
试样预先在温度为(20士1)℃和相对湿度为（65士2)%的条件下放置至少24h，然后在(23土1)℃和(25士3)%下放置至少7d。试样应在后者的调节大气中进行。在某些地区，如果有关方面一致同意，也可采用其他的大气条件。当试样在其他的大气条件下进行测试时，应当将这种大气条件写进试验报告中。7试验程序
7.1水平电阻
对每块试样按下列程序进行试验。将绝缘板（5.3)放在接地的金属板（5.4)上。确认其上面已不带任何电荷。将试样面朝上放在绝缘板上。将两个干电极(5.2)沿对角线的方向放在地毯试样上，中心对中心的距离为(500士5)mm。再将两个电极联接到电阻测量计上。按表1所列数值选择测试电压。在电极上施加电压15s后，记取读数。再在对角线的另一端记取第二个读数。将这两个读数记录下来，并计算出每块试样的结果的几何平均值，保留两位有效数字，还要计算出各个单独数值的几何平均值。注：在某些应用场合下，或许出于电气安全的考虑有必要对地毯的面之间的或毯面与毯背之间的电阻通路进行评价。在这些情况下，应当按直线方向测量电租，也就是将电极放在与地毯的生产方向平行线上进行测量，而单独的测量值将电极放在与地毯的生产方向成直角的线上进行测量。7.2垂直电阻
对每块试样按下列程序进行试验。将接地的金属板(5.4)放在绝缘板(5.3)上。确认其上面已不带任何电荷。将试样毯面朝上放在金属板上。将--个干电极（5.2)放在距试样边缘不超过100mm的位置上。把电极和金属板连接并接入电阻测量计。在每一块试样上的两个不同位置进行两次测量，两次测量的电极的距离至少为200mm，并在电极上施加电压15s后记取读数。记取6个读数并计算出其几何平均值，取两位有效数字。8
试验报告
试验报告应包括以下内容：
对所取样品全面鉴定的详细说明；—所参照的标准；
一一每块样品上截取的取样数目；—准确的试验条件和试验用的大气状况；—水平电阻的各电阻值及几何平均值；垂直电阻的各电阻值及儿何平均值；—试验报告的日期。
