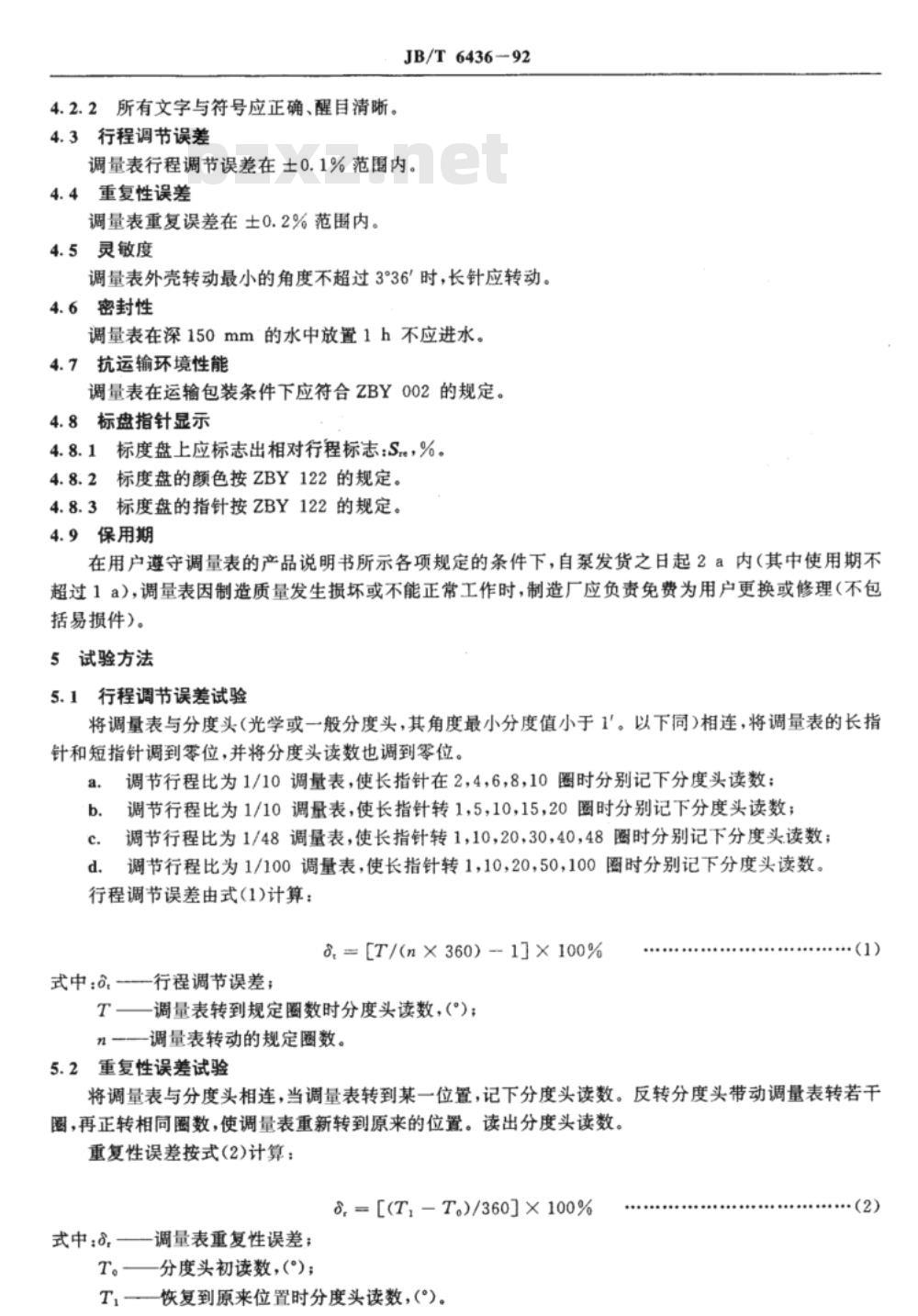

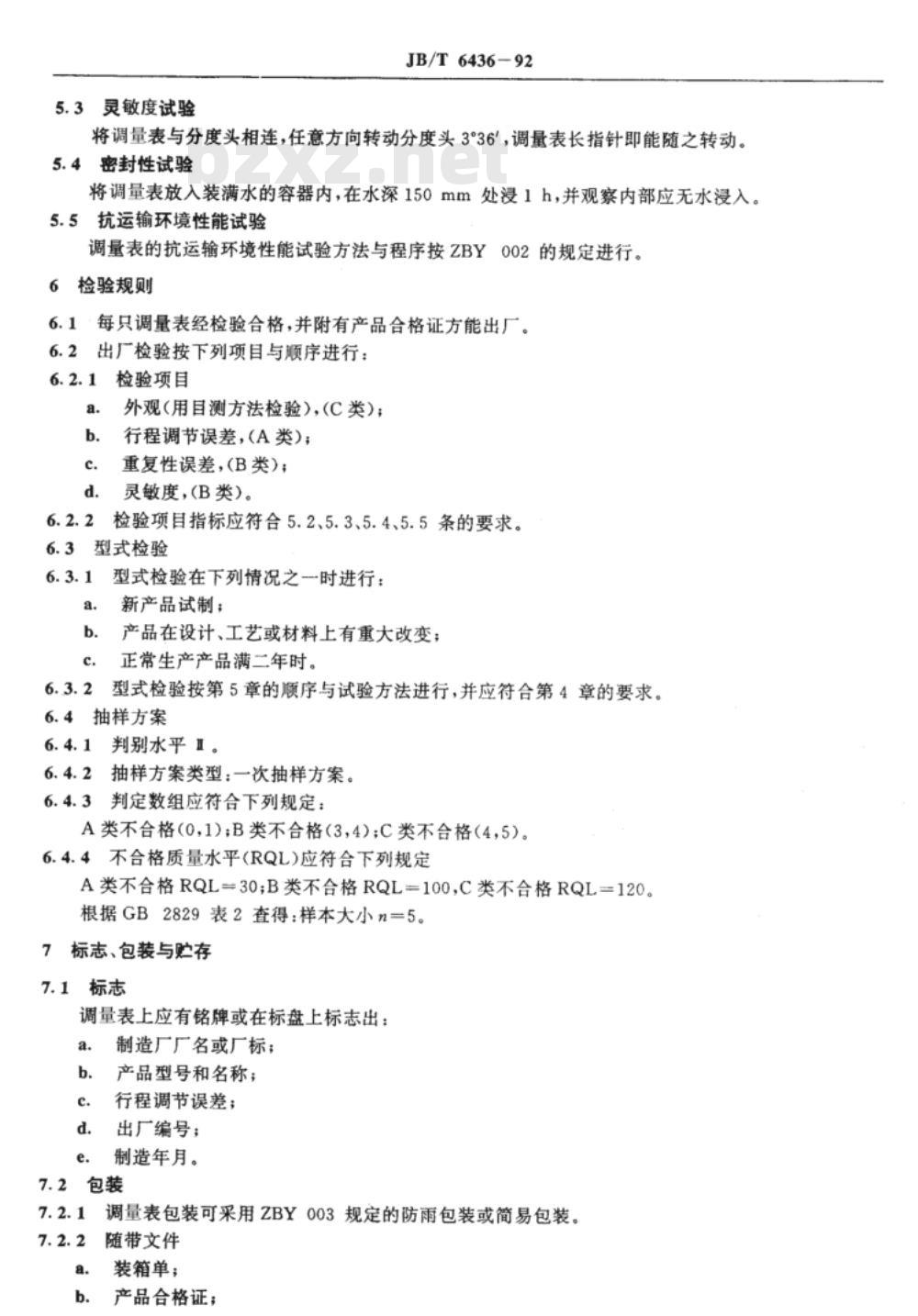

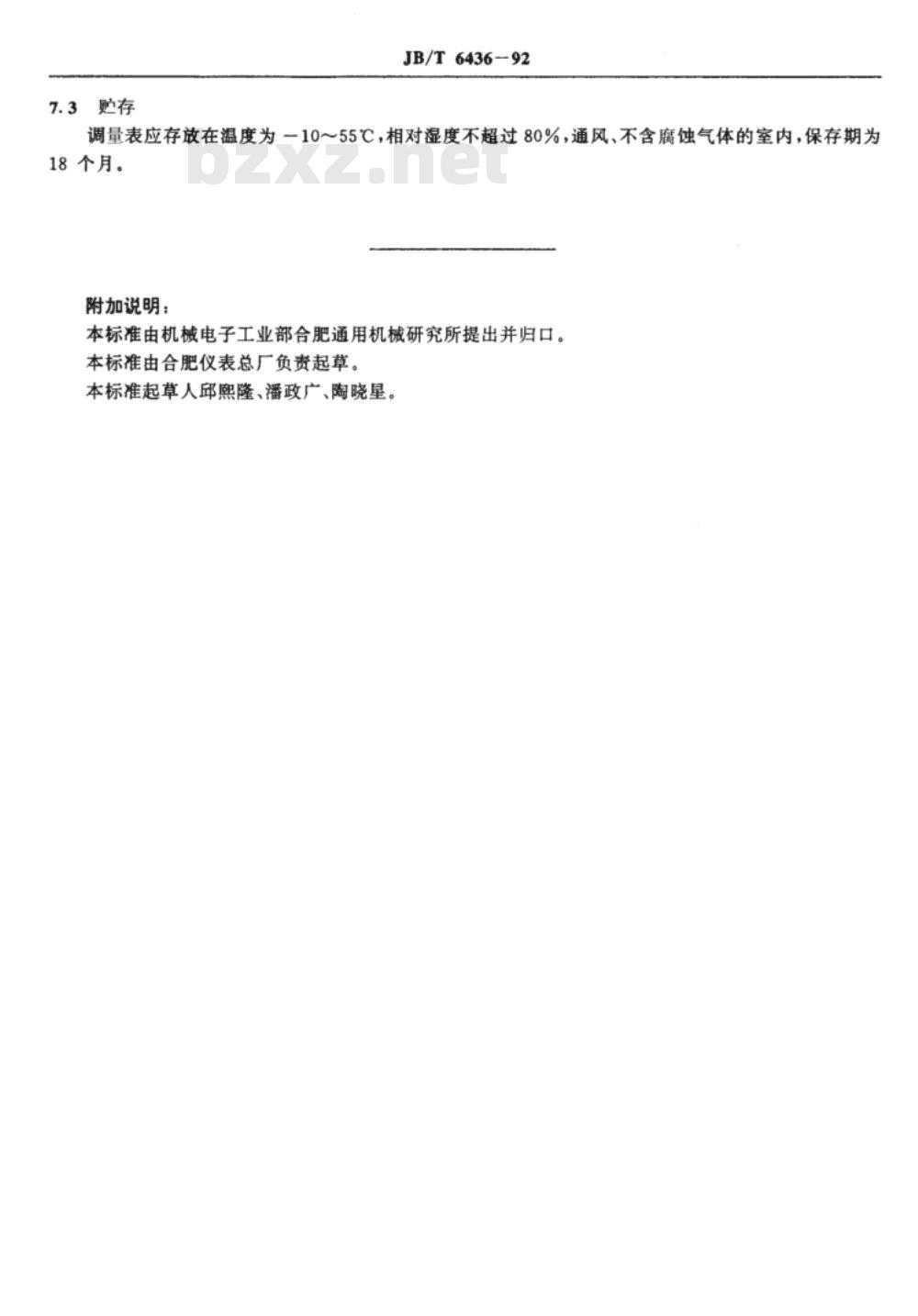

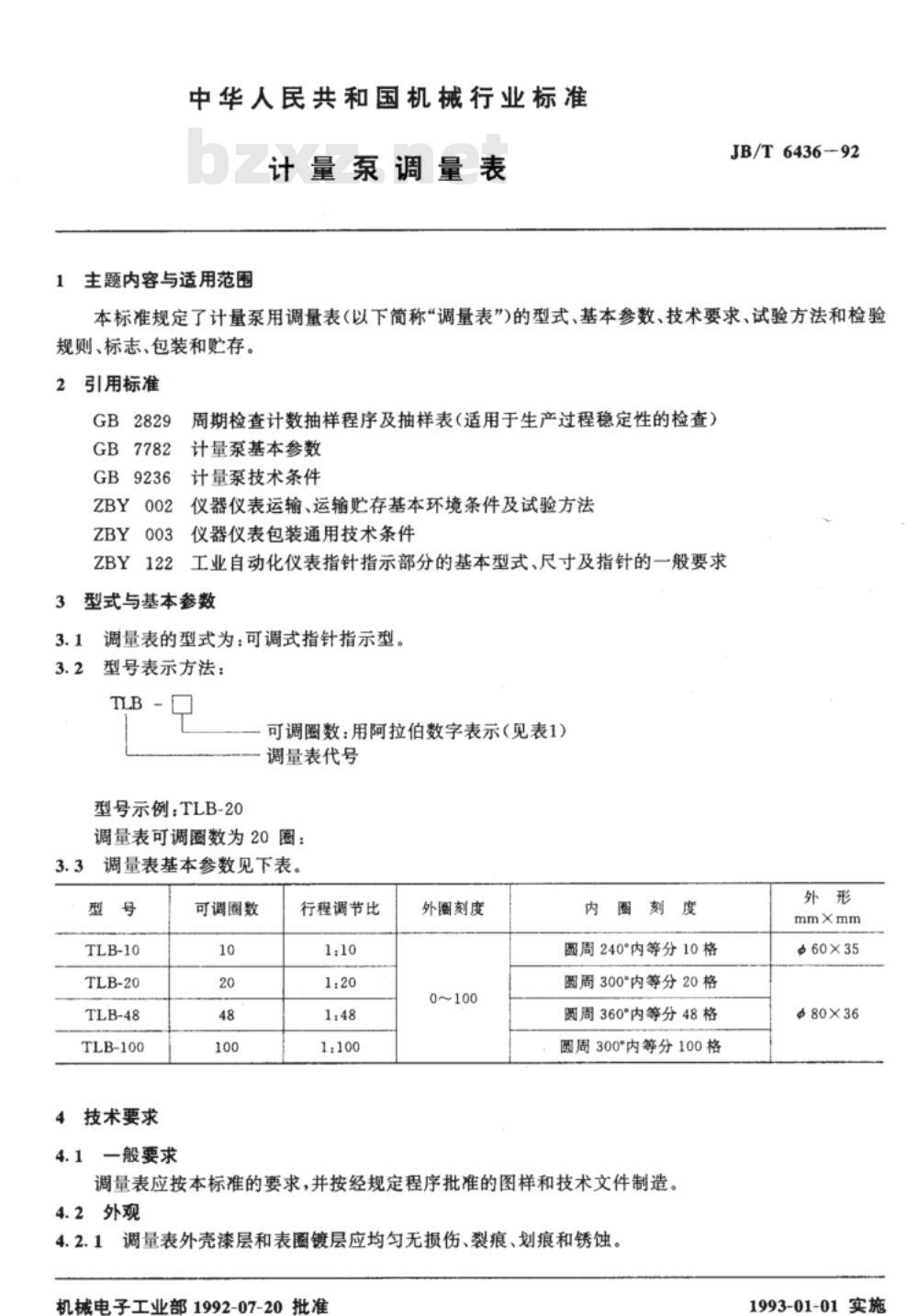

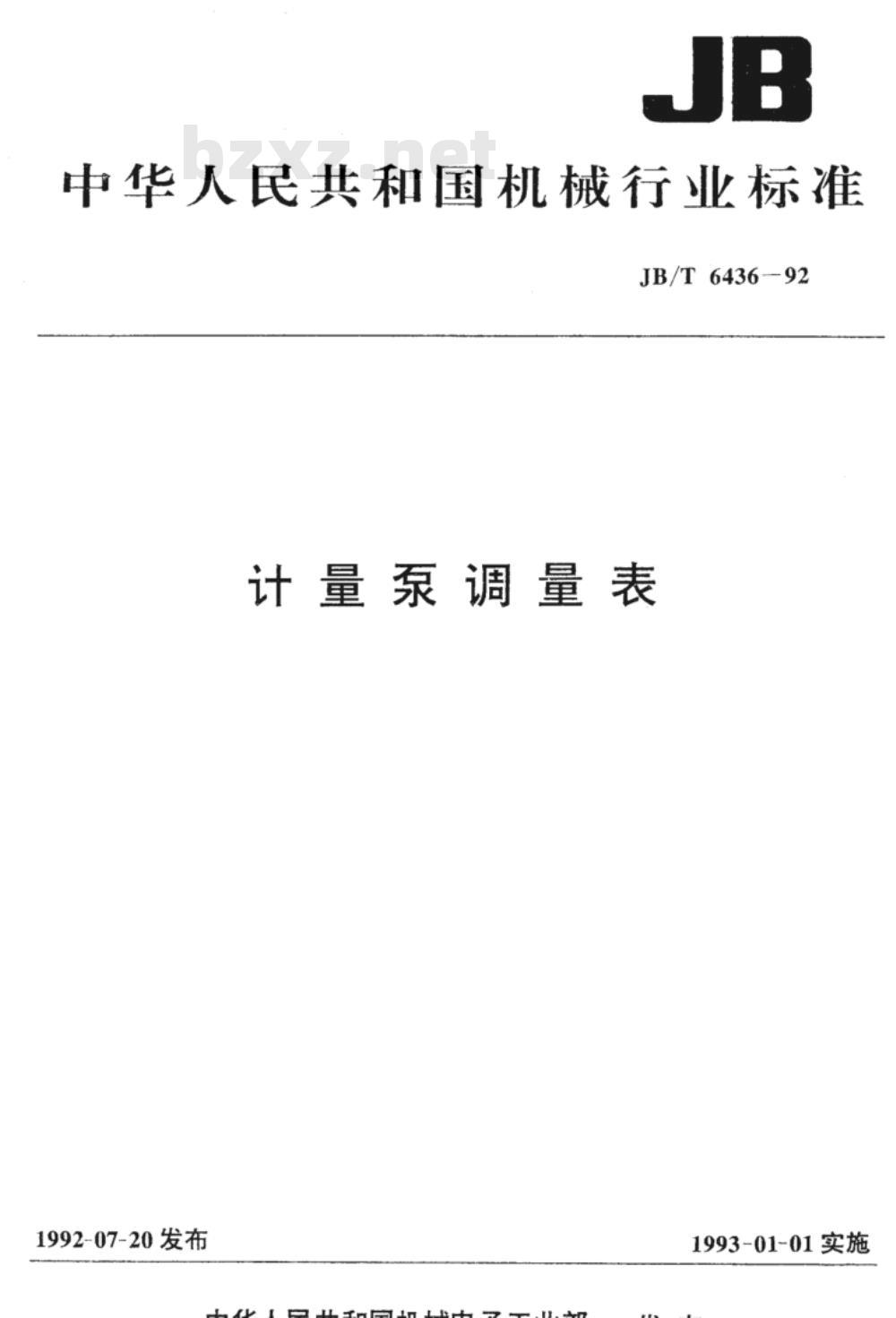

中华人民共和国机械行业标准 计量泵调量表 JB/T6436-92 1 主题内容与适用范围 本标准规定了计量泵用调量表（以下简称“调量表”）的型式、基本参数、技术要求、试验方法和检验规则、标志、包装和贮存。本标准适用于计量泵调量表的设计与制造。 2 引用标准 GB2829、GB7782、GB9236、ZBY002、ZBY003、ZBY122、ZBY。周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）。 3 型式与基本参数 3.1 型式：调量表的型式为可调式指针指示型。型号表示方法：TLB-，可调圈数以阿拉伯数字表示。 型号示例：TLB-20，表示可调圈数为20圈。 3.2 调量表基本参数：见下表。 | 型号 | TLB-10 | TLB-20 | TLB-48 | TLB-100 | |----------|--------|--------|--------|---------| | 可调圈数 | 10 | 20 | 48 | 100 | | 行程调节比 | 1:10 | 1:20 | 1:48 | 1:100 | | 外圈刻度 | 0~100 | 0~100 | 0~100 | 0~100 | | 内圈刻度 | 圆周240°内等分10格 | 圆周300°内等分20格 | 圆周360°内等分48格 | 圆周300°内等分100格 | 4 技术要求 4.1 调量表应按本标准的要求，并按经规定程序批准的图样和技术文件制造。 4.2 外观： 4.2.1 调量表外壳漆层和表圈镀层应均勾无损伤、裂痕、划痕和锈蚀。 4.2.2 所有文字与符号应正确、醒目清晰。 4.3 行程调节误差：调量表行程调节误差在±0.1%范围内。 4.4 重复性误差：调量表重复误差在±0.2%范围内。 4.5 灵敏度：调量表外壳转动最小的角度不超过3°36”时，长针应转动。 4.6 密封性：调量表在深150mm的水中放置1小时不应进水。 4.7 抗运输环境性能：调量表在运输包装条件下应符合ZBY002的规定。 4.8 标盘指针显示： 4.8.1 标度盘上应标志出相对行程标志。 4.8.2 标度盘的颜色按ZBY122的规定。 4.8.3 标度盘的指针按ZBY122的规定。 4.9 保用期：在用户遵守产品说明书的条件下，调量表自发货之日起2年内（其中使用期不超过1年），如发生因制造质量问题导致的损坏，制造厂应负责免费为用户更换或修理。 5 试验方法 5.1 行程调节误差试验：通过与分度头相连，调节行程比，测量长指针的运动，并记录分度头的读数，计算行程调节误差。 5.2 重复性误差试验：将调量表与分度头相连，检查其转动精度，记录重复性误差。 5.3 灵敏度试验：调量表转动3°36'时，长指针应随之转动。 5.4 密封性试验：调量表应在水深150mm处浸泡1小时，检查是否进水。 5.5 抗运输环境性能试验：根据ZBY002的规定进行试验。 6 检验规则 6.1 每只调量表经检验合格，并附有产品合格证方能出厂。 6.2 出厂检验按下列项目与顺序进行： 6.2.1 外观（目测方法检验），行程调节误差，重复性误差等。
