【机械行业标准(JB)】 输油齿轮泵

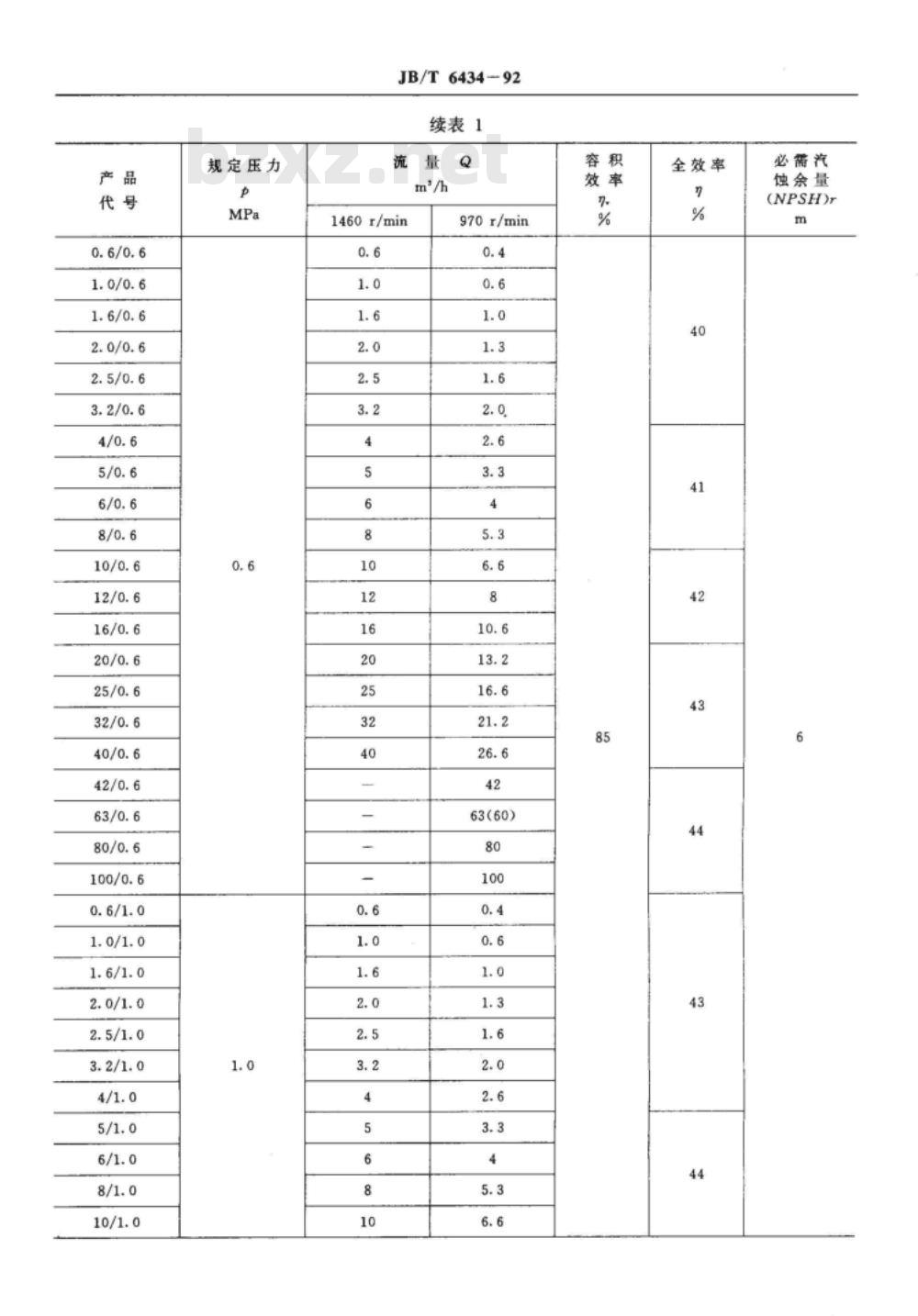

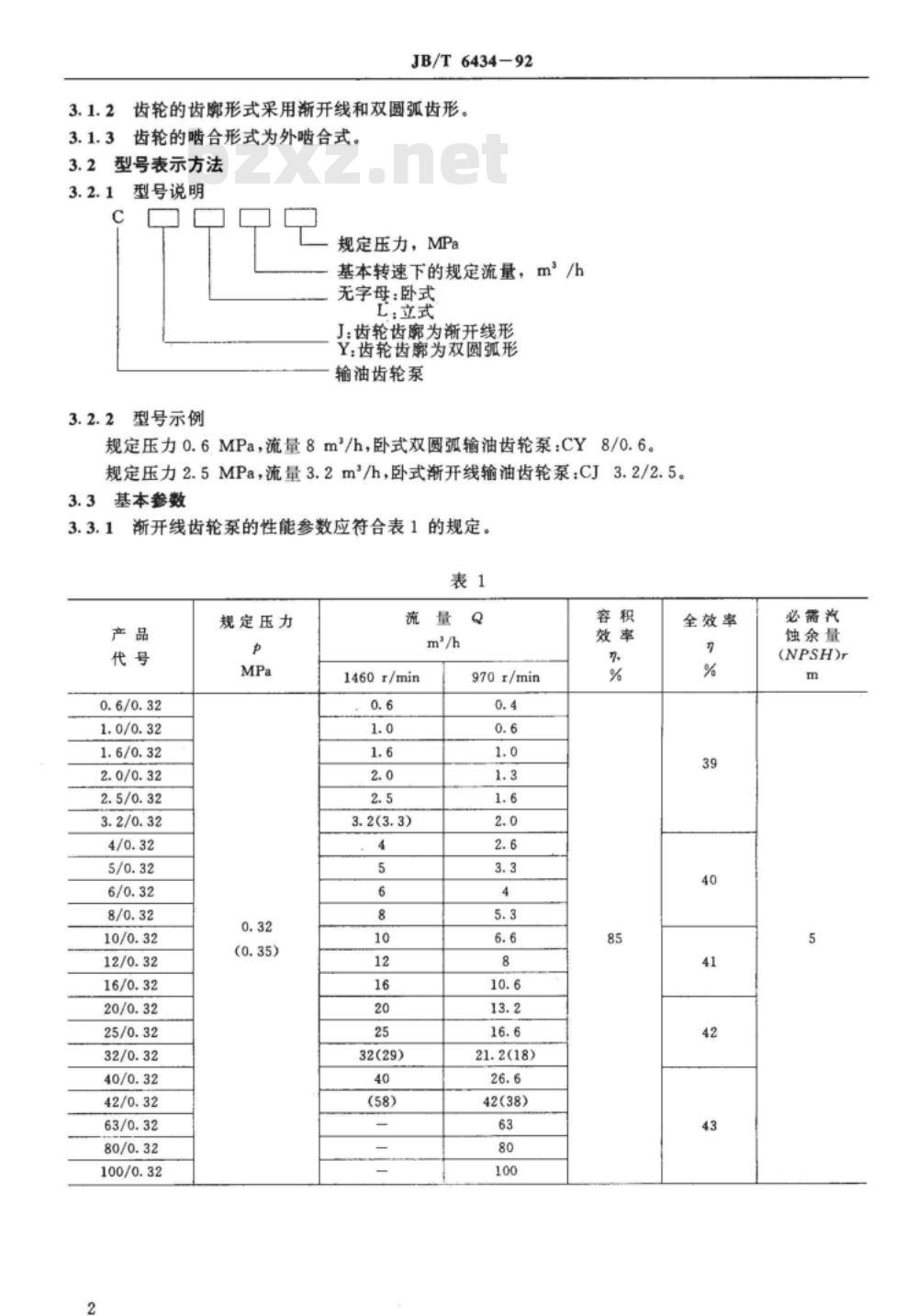

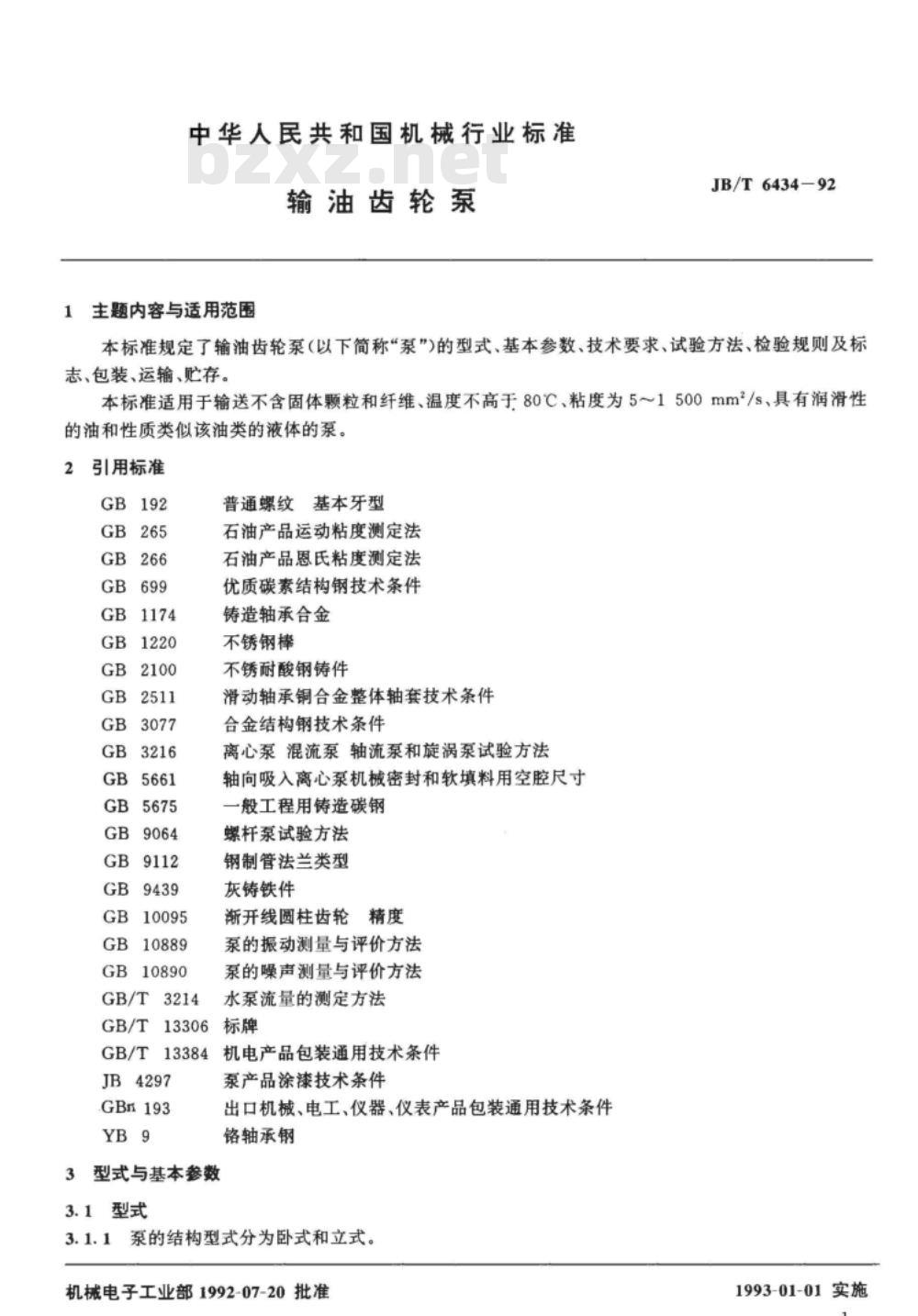

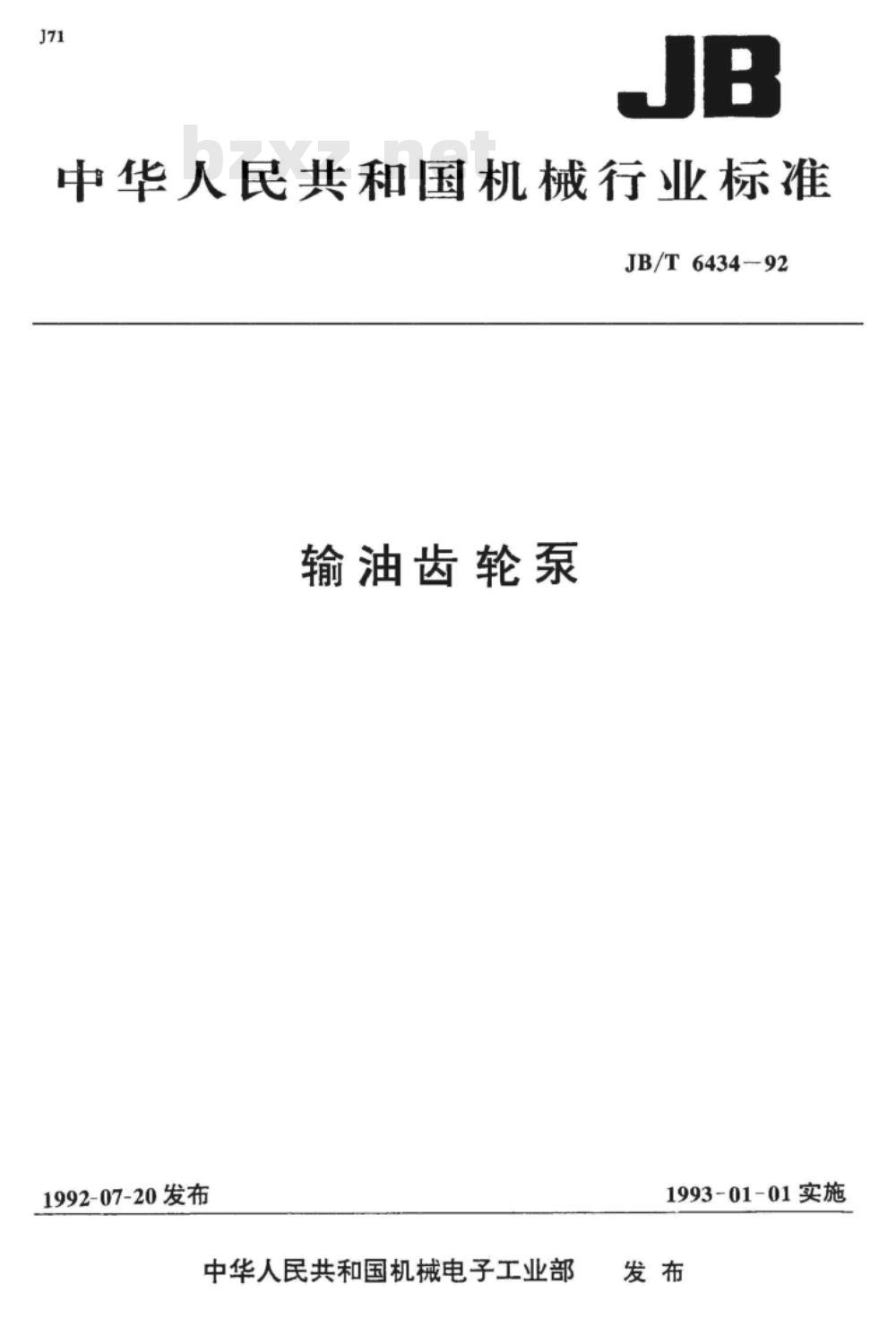

中华人民共和国机械行业标准 JB/T6434-92 输油齿轮泵 1992-07-20发布，1993-01-01实施 1 主题内容与适用范围 本标准规定了输油齿轮泵（以下简称“泵”）的型式、基本参数、技术要求、试验方法、检验规则及标志、包装、运输、贮存。该标准适用于输送不含固体颗粒和纤维、温度不高于80℃、粘度为5~1500mm/s、具有润滑性的油和性质类似该油类的液体的泵。 2 引用标准 - GB192 普通螺纹基本牙型 - GB265 石油产品运动粘度测定法 - GB266 石油产品恩氏粘度测定法 - GB699 优质碳素结构钢技术条件 - GB1174 铸造轴承合金 - GB1220 不锈钢棒 - GB2100 不锈耐酸钢铸件 - GB2511 滑动轴承铜合金整体轴套技术条件 - GB3077 合金结构钢技术条件 - GB3216 离心泵混流泵轴流泵和旋涡泵试验方法 - GB5661 水泵流量的测定方法 - GB5675 泵的振动测量与评价方法 - GB9112 水泵的噪声测量与评价方法 - GB310095 机电产品包装通用技术条件 3 型式与基本参数 3.1 型式 3.1.1 泵的结构型式分为卧式和立式。 3.1.2 齿轮的齿廊形式采用渐开线和双圆弧齿形。 3.1.3 齿轮的啮合形式为外啮合式。 3.2 型号表示方法 3.2.1 型号说明 - COOC：规定压力，MPa - 基本转速下的规定流量，m/h - 无字母：卧式 - L：立式 - J：齿轮齿廊为渐开线形 - Y：齿轮齿廊为双圆弧形 3.2.2 型号示例 规定压力0.6MPa，流量8m/h，卧式双圆弧输油齿轮泵：CY8/0.6。 规定压力2.5MPa，流量3.2m/h，卧式渐开线输油齿轮泵：CJ3.2/2.5。 3.3 基本参数 3.3.1 渐开线齿轮泵的性能参数应符合表1的规定。 表 1：渐开线齿轮泵性能参数 | 产品代号 | 0.6/0.32 | 1.0/0.32 | 1.6/0.32 | 2.0/0.32 | 2.5/0.32 | 3.2/0.32 | 4/0.32 | 5/0.32 | 6/0.32 | 8/0.32 | 10/0.32 | 12/0.32 | 16/0.32 | 20/0.32 | 25/0.32 | 32/0.32 | 40/0.32 | 42/0.32 | 63/0.32 | 80/0.32 | 100/0.32 | |-----------|----------|----------|----------|----------|----------|----------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------|---------| | 规定压力 p (MPa) | 0.32 (0.35) | 0.6 | 1.0 | 1.6 | 2.0 | 2.5 | 3.2 (3.3) | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 (29) | 40 (58) | 970/min | 0.4 | 0.6 | 1.0 | | 流量 Q (m/h) | 0.6 | 1.0 | 1.6 | 2.0 | 2.5 | 3.3 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 42 | 63 | 80 | 100 | | 容积效率 % | 85 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 | 49 | 50 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | | 必需汽蚀余量 (NPSHr) m | 5 | 5.6 | 6.2 | 6.8 | 7.4 | 8.0 | 8.6 | 9.2 | 9.8 | 10.4 | 11.0 | 11.6 | 12.2 | 12.8 | 13.4 | 14.0 | 14.6 | 15.2 | 15.8 | 16.4 | 17.0 | 注：表格中的参数包括流量、压力、容积效率和必需汽蚀余量，适用于不同型号的输油齿轮泵。
