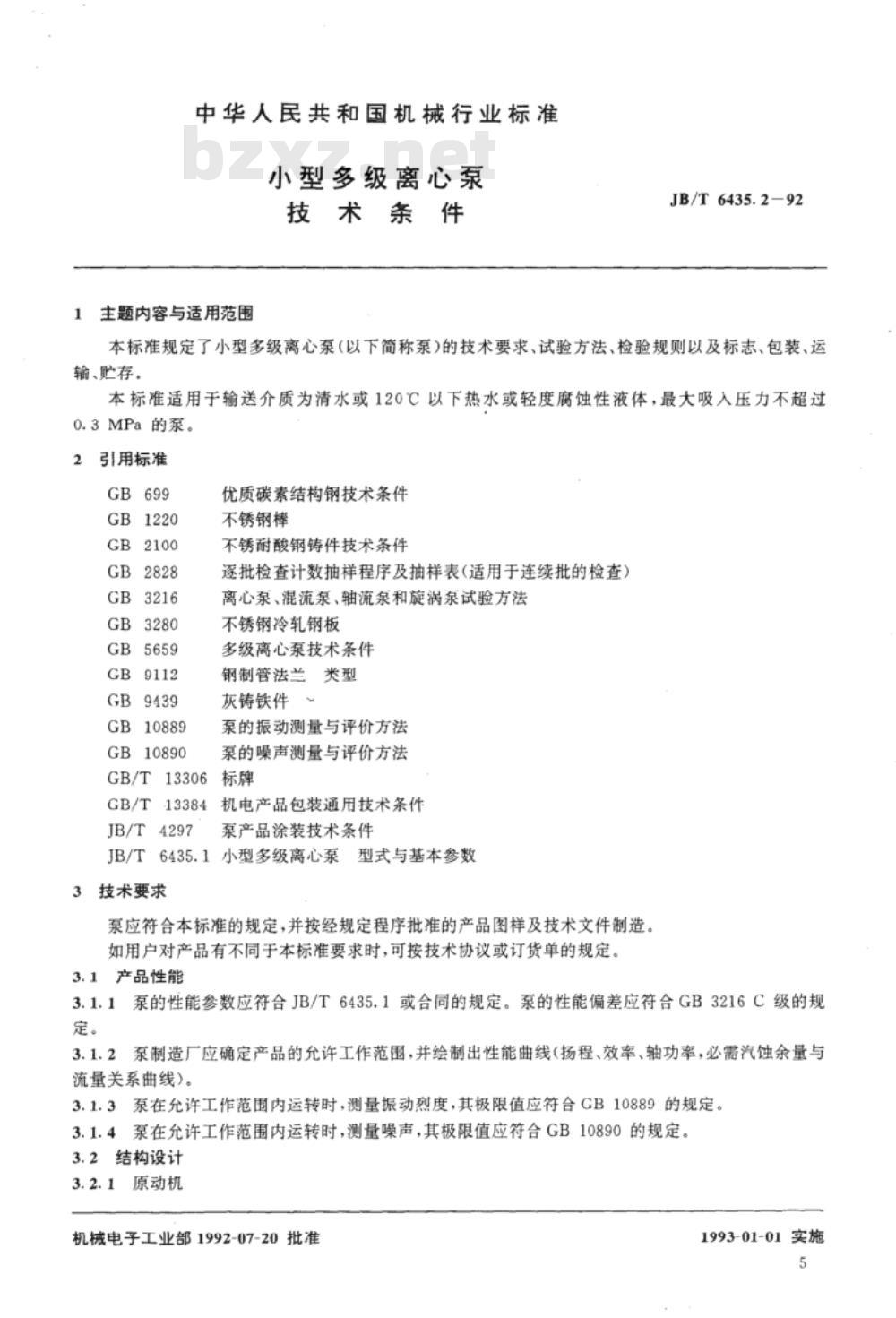

中华人民共和国机械行业标准
小型多级离心泵
技术条件

1 主题内容与适用范围
JB/T6435.2-92 本标准规定了小型多级离心泵（以下简称“泵”）的技术要求、试验方法、检验规则以及标志、包装、运输、贮存。本标准适用于输送介质为清水或120℃以下热水或轻度腐蚀性液体，最大吸入压力不超过0.3MPa的泵。

2 引用标准
GB699、GB1220、GB2100、GB2828、GB3216、GB3280、GB5659、GB9112、GB9439、GB10889、GB10890、GB/T13306、GB/T13384、JB/T4297 等。

3 型式与基本参数
3.1 产品性能
3.1.1 泵的性能参数应符合JB/T6435.1或合同的规定。泵的性能偏差应符合GB3216 C级的规定。
3.1.2 泵制造厂应确定产品的允许工作范围，并绘制出性能曲线（扬程、效率、轴功率、必需汽蚀余量与流量关系曲线）。
3.1.3 泵在允许工作范围内运转时，测量振动烈度，其极限值应符合GB10889的规定。
3.1.4 泵在允许工作范围内运转时，测量噪声，其极限值应符合GB10890的规定。

3.2 结构设计

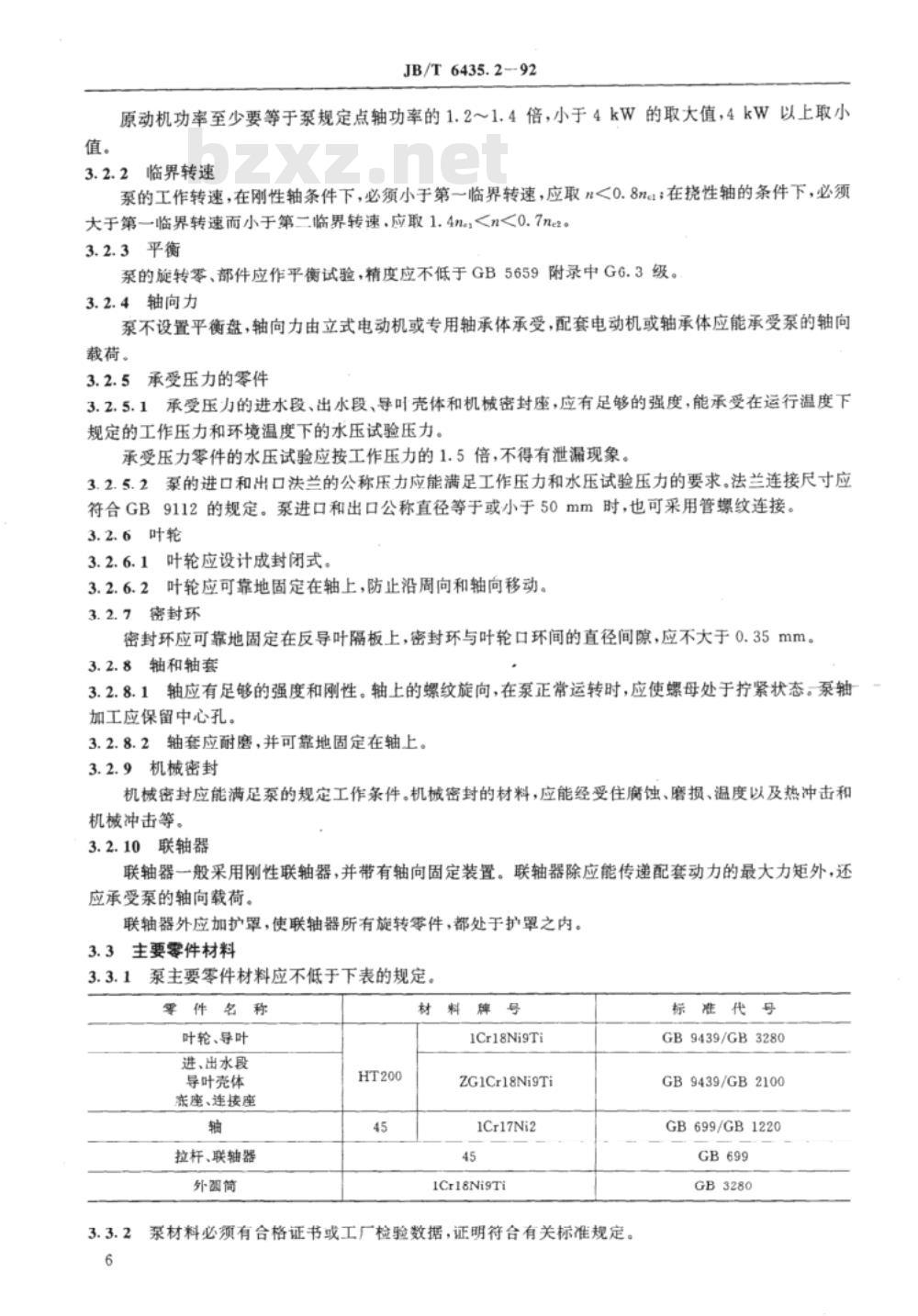

3.2.1 原动机：原动机功率至少要等于泵规定点轴功率的1.2～1.4倍，小于4kW的取大值，4kW以上取小值。
3.2.2 临界转速：泵的工作转速，在刚性轴条件下，必须小于第一临界转速，应取n<0.8n；在挠性轴的条件下，必须大于第一临界转速而小于第二临界转速，应取1.4ne
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

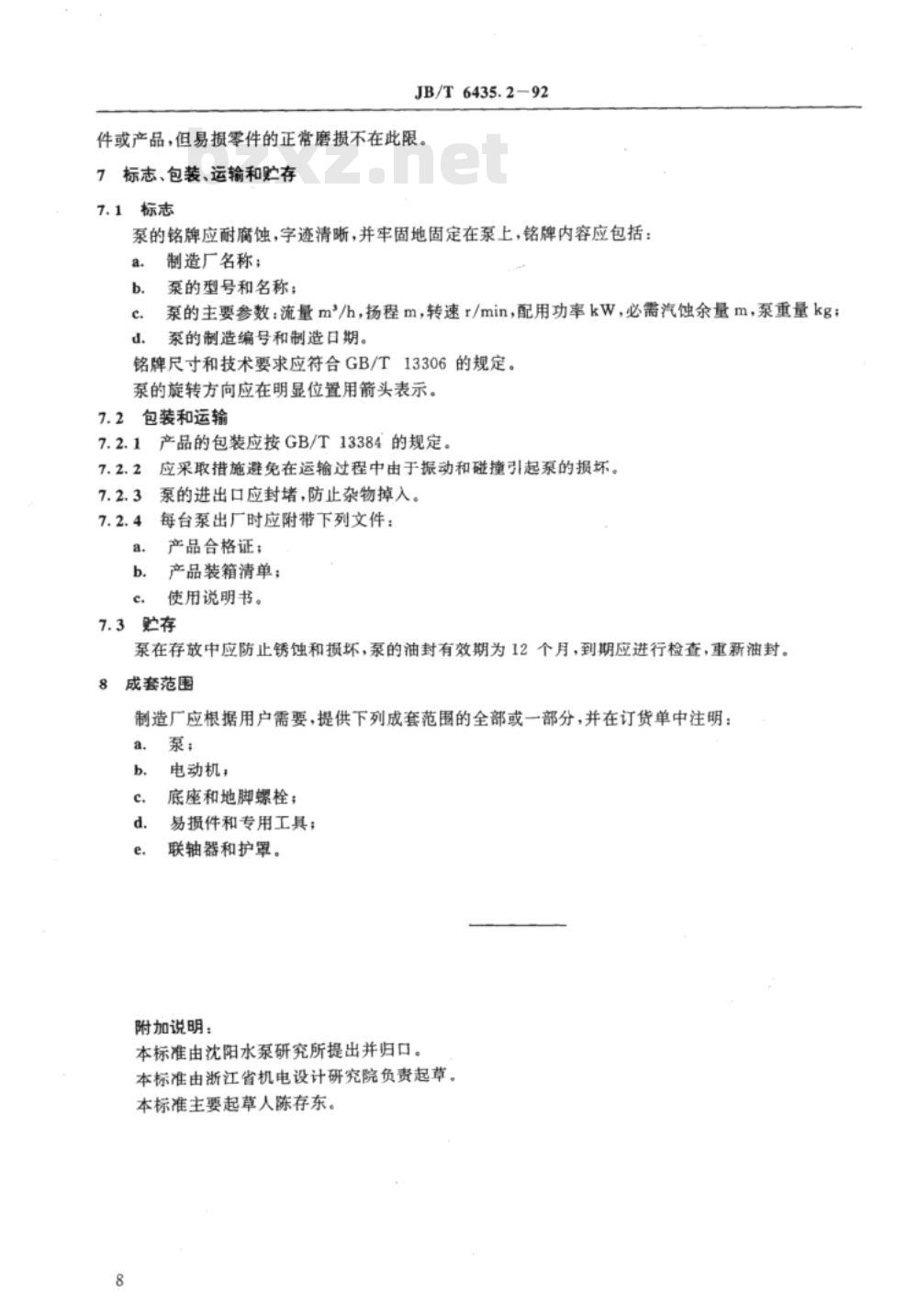

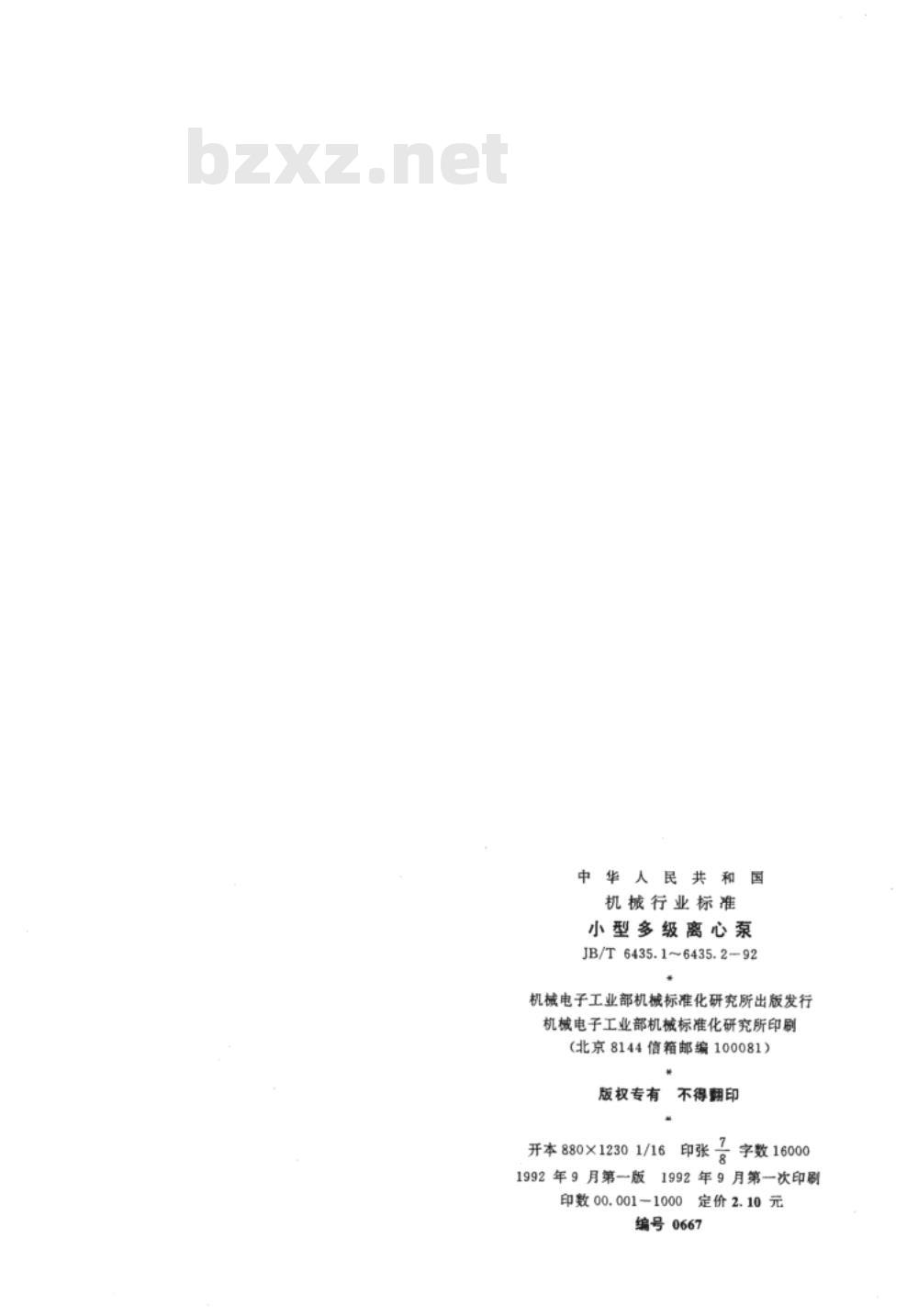

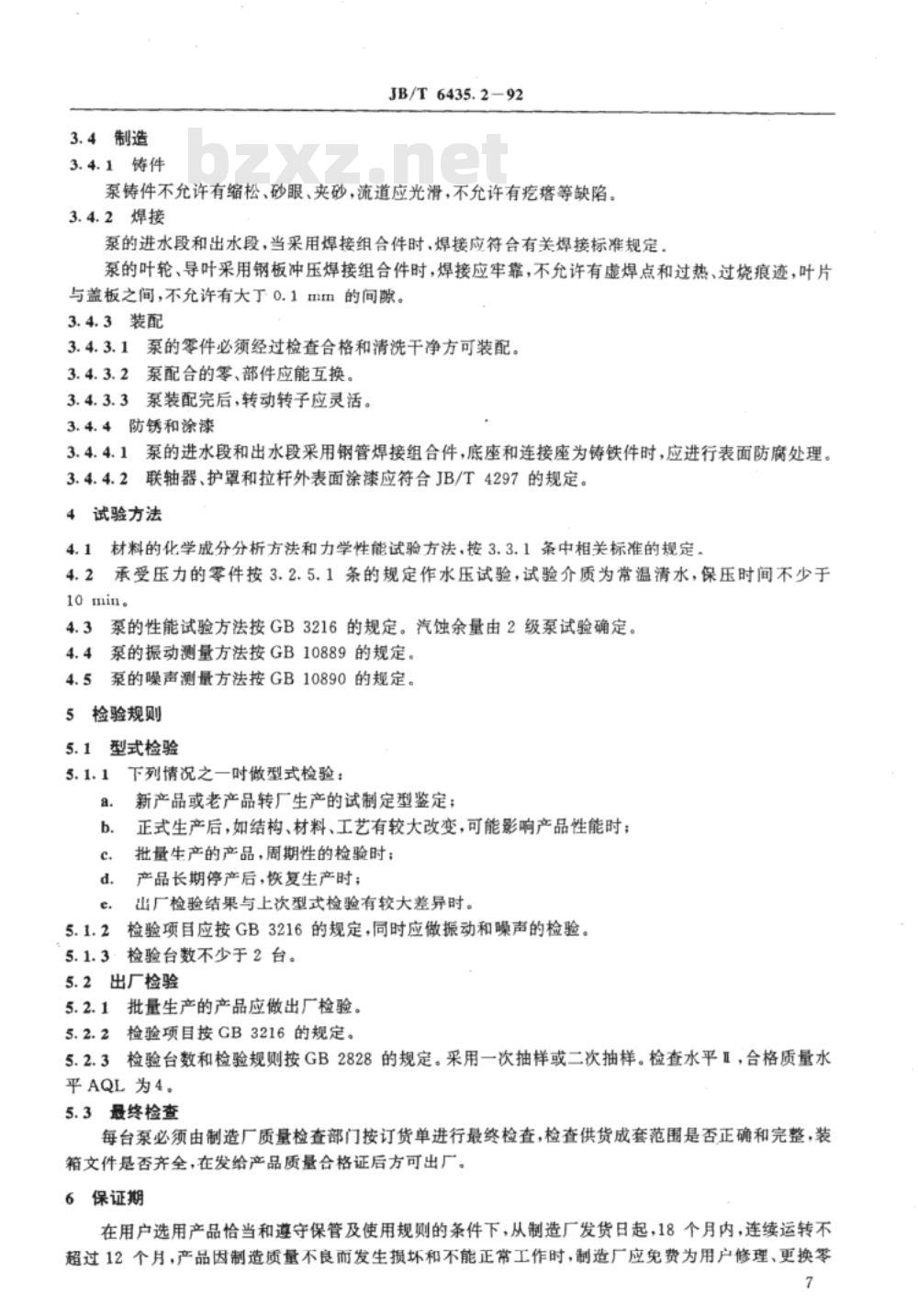

标准图片预览
