【机械行业标准(JB)】 一般用喷油螺杆空气压缩机

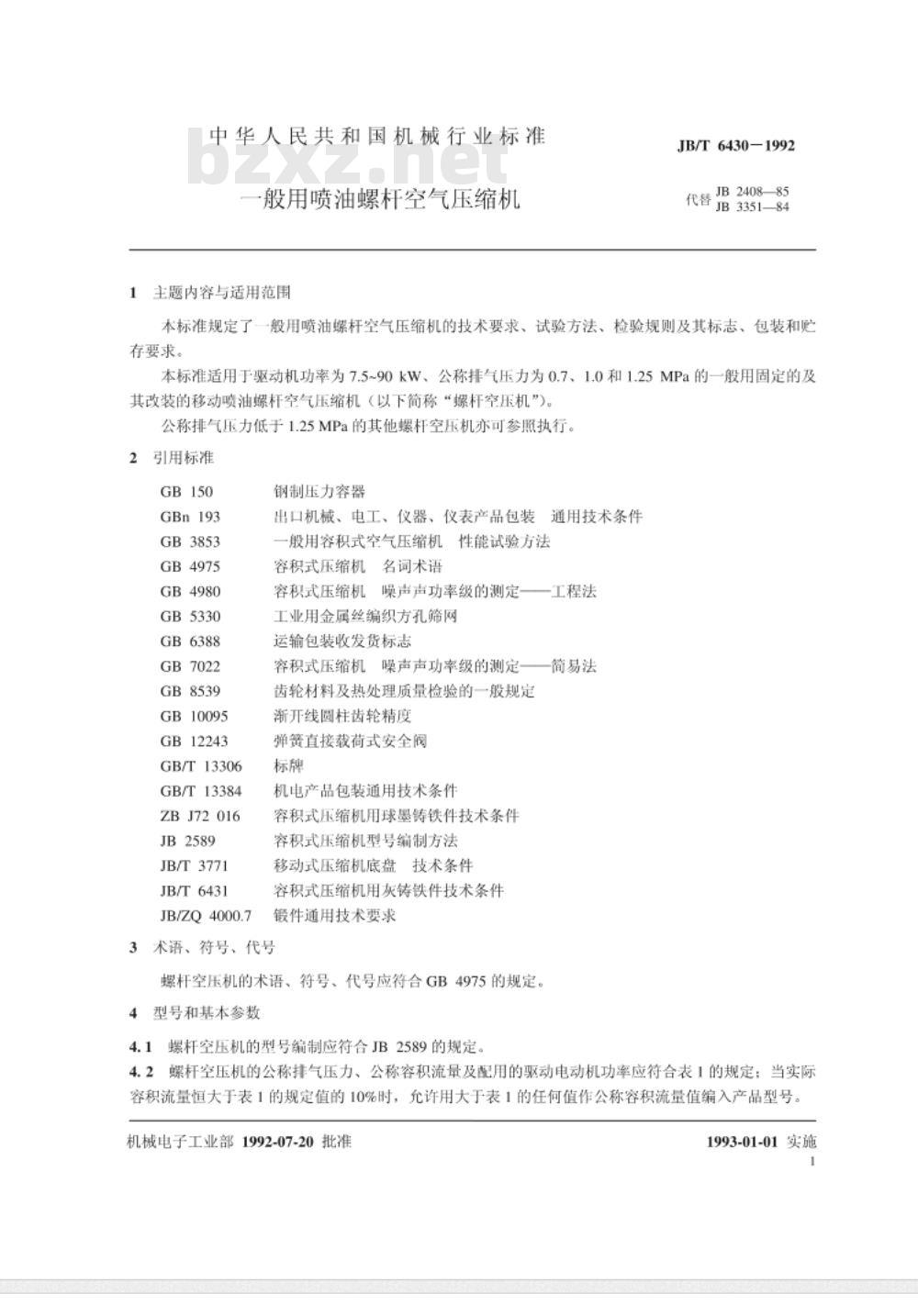

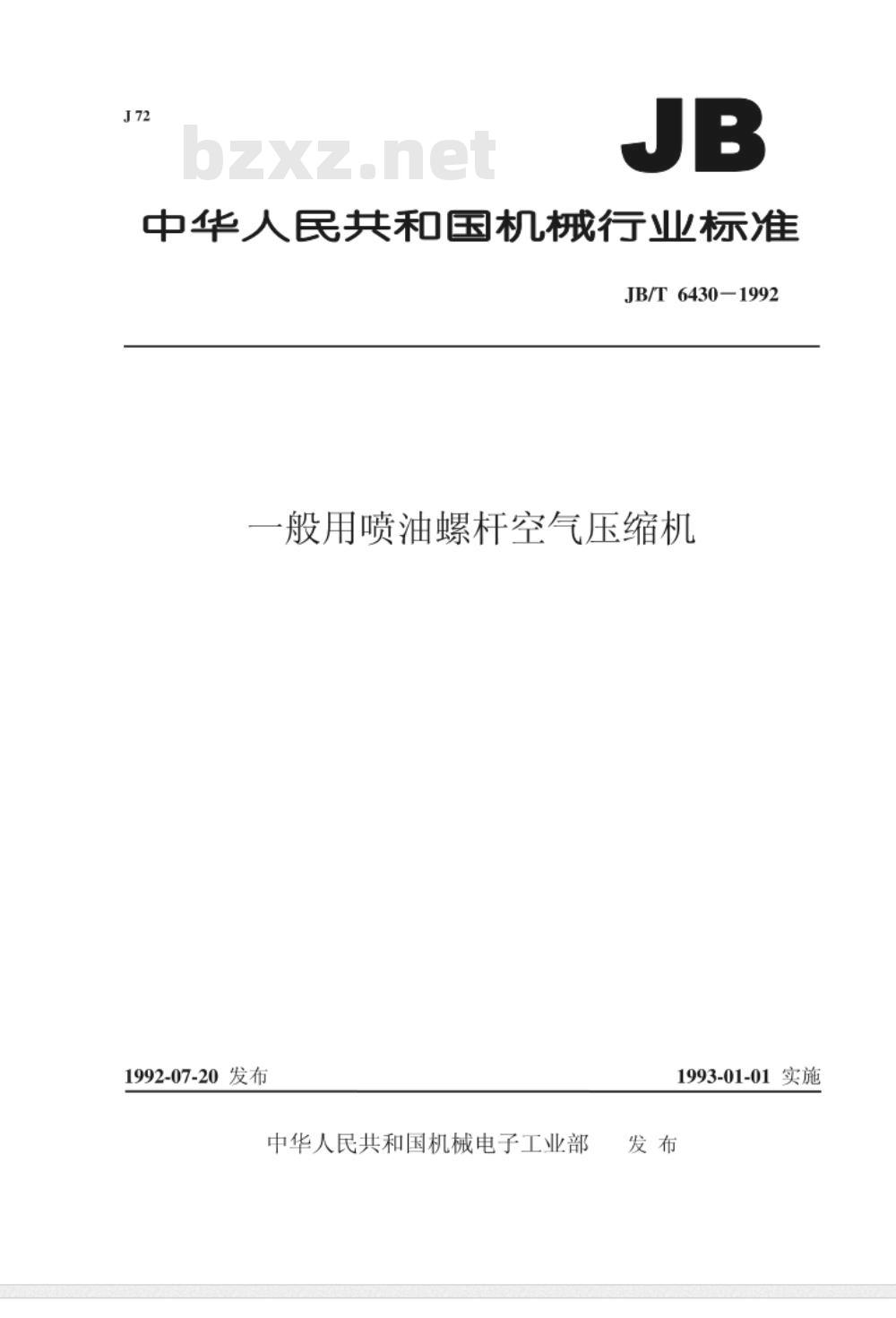

中华人民共和国机械行业标准 JB/T 6430-1992 一般用喷油螺杆空气压缩机 发布于1992年7月20日 由中华人民共和国机械电子工业部发布 实施日期：1993年1月1日 本标准规定了一般用喷油螺杆空气压缩机的技术要求、试验方法、检验规则及其标志、包装和存要求。 本标准适用于驱动机功率为7.5~90kW、公称排气压力为0.7、1.0和1.25MPa的一般用固定的及其改装的移动喷油螺杆空气压缩机（以下简称“螺杆空压机”）。公称排气压力低于1.25MPa的其他螺杆空压机亦可参照执行。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文： - GB 150 - GB 193 - GB 3853 - GB 4975 - GB 4980 - GB 5330 - GB 6388 - GB 7022 - GB 8539 - GB 10095 - GB 12243 - GB/T 13306 - GB/T 13384 - ZBJ 72 016 - JB 2589 - JB/T 3771 - JB/T 6431 - JB/ZQ 4000.7 3 技术要求 3.1 螺杆空压机的术语、符号、代号应符合GB 4975的规定。 4 型号和基本参数 4.1 螺杆空压机的型号编制应符合JB 2589的规定。 4.2 螺杆空压机的公称排气压力、公称容积流量及配用的驱动电动机功率应符合表1的规定：当实际容积流量恒大于表1的规定值的10%时，允许用大于表1的任何值作公称容积流量值编入产品型号。 表1 公称排气压力与公称容积流量（单位：m³/min） | 驱动电动机功率 (kW) | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | 55 | 63 | 75 | 90 | 110 | 132 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | | 水冷 | 0.94 | 1.4 | 2 | 2.5 | 3 | 4 | 5 | 6.2 | 7.8 | 8.8 | 10.5 | 12.5 | 16 | 19 | 23 | 31 | 39 | 49 | 58 | 65 | 74 | 82 | 92 | | 风冷 | 0.9 | 1.3 | 1.9 | 2.3 | 2.8 | 3.8 | 4.8 | 5.9 | 7.4 | 8.4 | 10 | 12 | 15 | 18 | 22 | 29.5 | 37 | 46.5 | 注：括号内驱动电动机功率值为非优先选用值。 5 技术要求 5.1 螺杆空压机应符合本标准的规定，并按经规定程序批准的图样及技术文件制造。 5.2 移动螺杆空压机的底盘应符合JB/T 3771的规定。 6 试验方法 试验方法及试验工况应符合相关标准要求。
