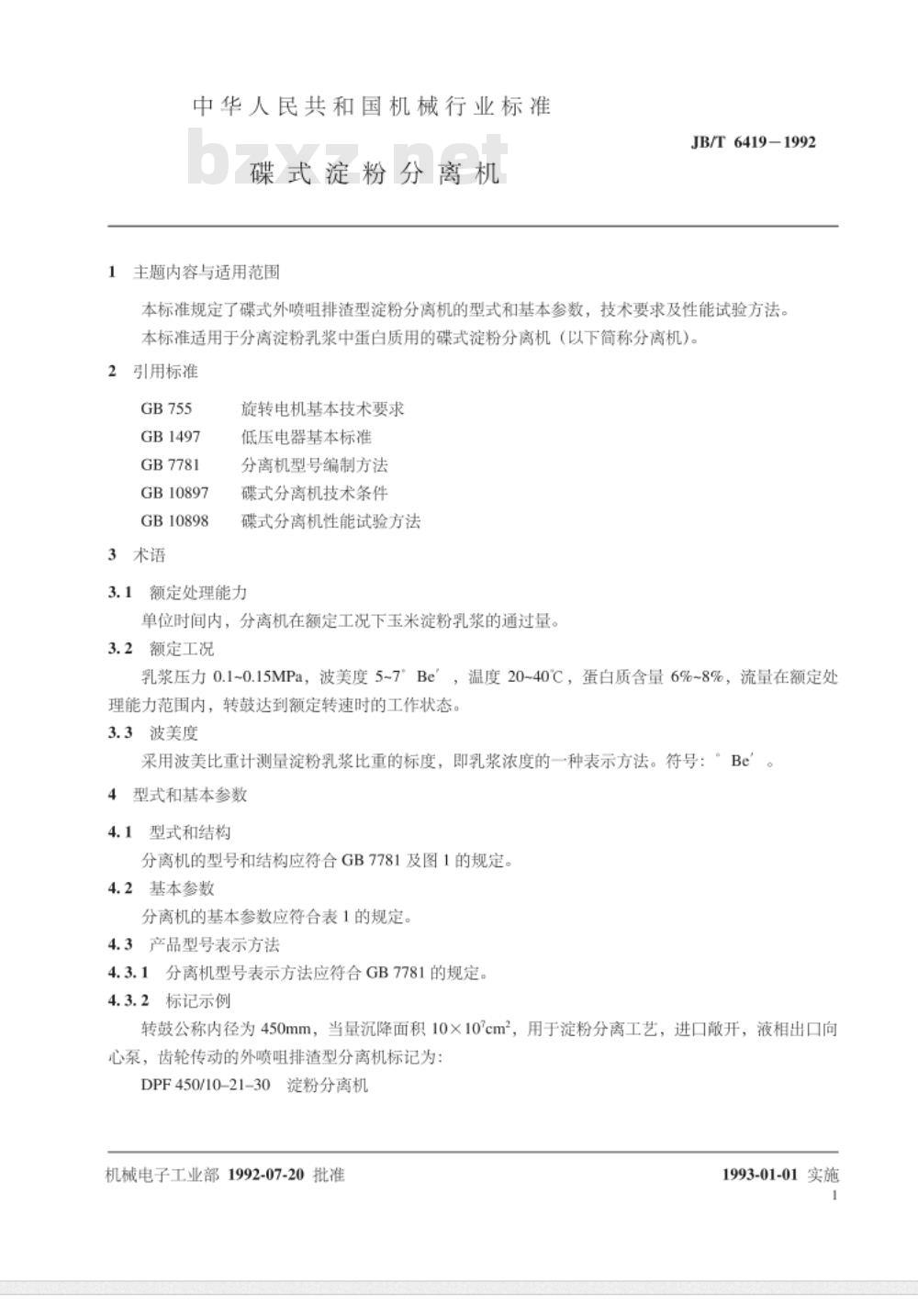

中华人民共和国机械行业标准
JB/T 6419-1992
碟式淀粉分离机　
1992-07-20发布
中华人民共和国机械电子工业部1993-01-01实施
中华人民共和国机械行业标准
碟式淀粉分离机
1主题内容与适用范围
JB/T 64191992
本标准规定了碟式外喷咀排渣型淀粉分离机的型式和基本参数，技术要求及性能试验方法。本标准适用于分离淀粉乳浆中蛋白质用的碟式淀粉分离机（以下简称分离机)。2
引用标准
GB1497
GB7781
GB10897
GB10898
3术语
旋转电机基本技术要求
低压电器基本标准
分离机型号编制方法
碟式分离机技术条件
碟式分离机性能试验方法
3.1额定处理能力
单位时间内，分离机在额定工况下玉米淀粉乳浆的通过量。3.2额定工况
乳浆压力0.1~0.15MPa，波美度5~7°Be，温度20~40℃，蛋白质含量6%~8%，流量在额定处理能力范围内，转鼓达到额定转速时的工作状态。3.3波美度
采用波美比重计测量淀粉乳浆比重的标度，即乳浆浓度的一种表示方法。符号：“Be。4型式和基本参数
4.1型式和结构
分离机的型号和结构应符合GB7781及图1的规定。4.2基本参数
分离机的基本参数应符合表1的规定。4.3产品型号表示方法
4.3.1分离机型号表示方法应符合GB7781的规定。4.3.2标记示例
转鼓公称内径为450mm，当量沉降面积10×10°cm2，用于淀粉分离工艺，进口散开，液相出口向心泵，齿轮传动的外喷咀排渣型分离机标记为：DPF450/10-21-30淀粉分离机
机械电子工业部1992-07-20批准1993-01-01实施www.bzxz.net
DPF355
DPF450
DPF500
DPF560
5技术要求
公称直径
JB/T 64191992
图1碟式淀粉分离机
4000~4500
3500~4000
当量沉降面积
×10°cm2
电机功率
22，30
30，37
45，55
额定处理能力
15 ~25
5.1分离机的设计与制造应符合本标准，并按经规定程序批准的图样和技术文件制造。5.2分离机使用的环境温度应符合GB10897中3.2.1条规定。5.3分离机的配套电动机和电器控制箱应满足工作环境和使用工况要求，并符合GB755和GB1497的有关规定。
5.4分离机使用性能的通用要求应符合GB10897中3.3条规定。2
JB/T6419-1992

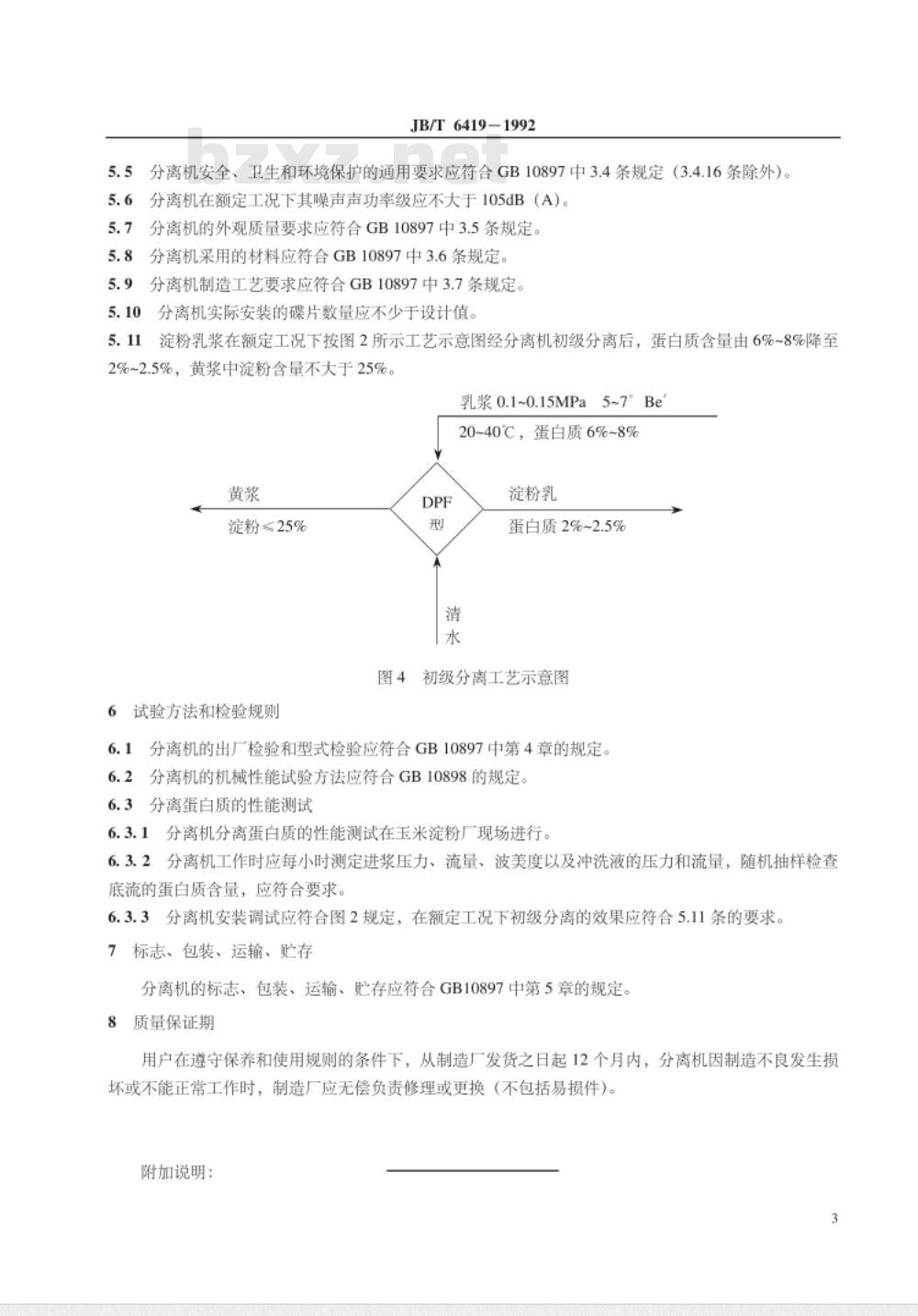

5.5分离机安全、卫生和环境保护的通用要求应符合GB10897中3.4条规定（3.4.16条除外）。5.6分离机在额定工况下其噪声声功率级应不大于105dB（A)。5.7分离机的外观质量要求应符合GB10897中3.5条规定。5.8分离机采用的材料应符合GB10897中3.6条规定。5.9分离机制造工艺要求应符合GB10897中3.7条规定。5.10分离机实际安装的碟片数量应不少于设计值，5.11淀粉乳浆在额定工况下按图2所示工艺示意图经分离机初级分离后，蛋白质含量由6%~8%降至2%~2.5%，黄浆中淀粉含量不大于25%。5~7°Be
乳浆0.1~0.15MPa
20~40℃，蛋白质6%~8%
淀粉≤25%
试验方法和检验规则
淀粉乳
蛋白质2%~2.5%
图4初级分离工艺示意图
6.1分离机的出厂检验和型式检验应符合GB10897中第4章的规定。6.2分离机的机械性能试验方法应符合GB10898的规定。6.3分离蛋白质的性能测试
6.3.1分离机分离蛋白质的性能测试在玉米淀粉厂现场进行。6.3.2分离机工作时应每小时测定进浆压力、流量、波美度以及冲洗液的压力和流量，随机抽样检查底流的蛋白质含量，应符合要求。6.3.3分离机安装调试应符合图2规定，在额定工况下初级分离的效果应符合5.11条的要求。7标志、包装、运输、贮存
分离机的标志、包装、运输、贮存应符合GB10897中第5章的规定。8质量保证期
用户在遵守保养和使用规则的条件下，从制造厂发货之日起12个月内，分离机因制造不良发生损坏或不能正常工作时，制造厂应无偿负责修理或更换（不包括易损件）。附加说明：
JB/T6419-1992

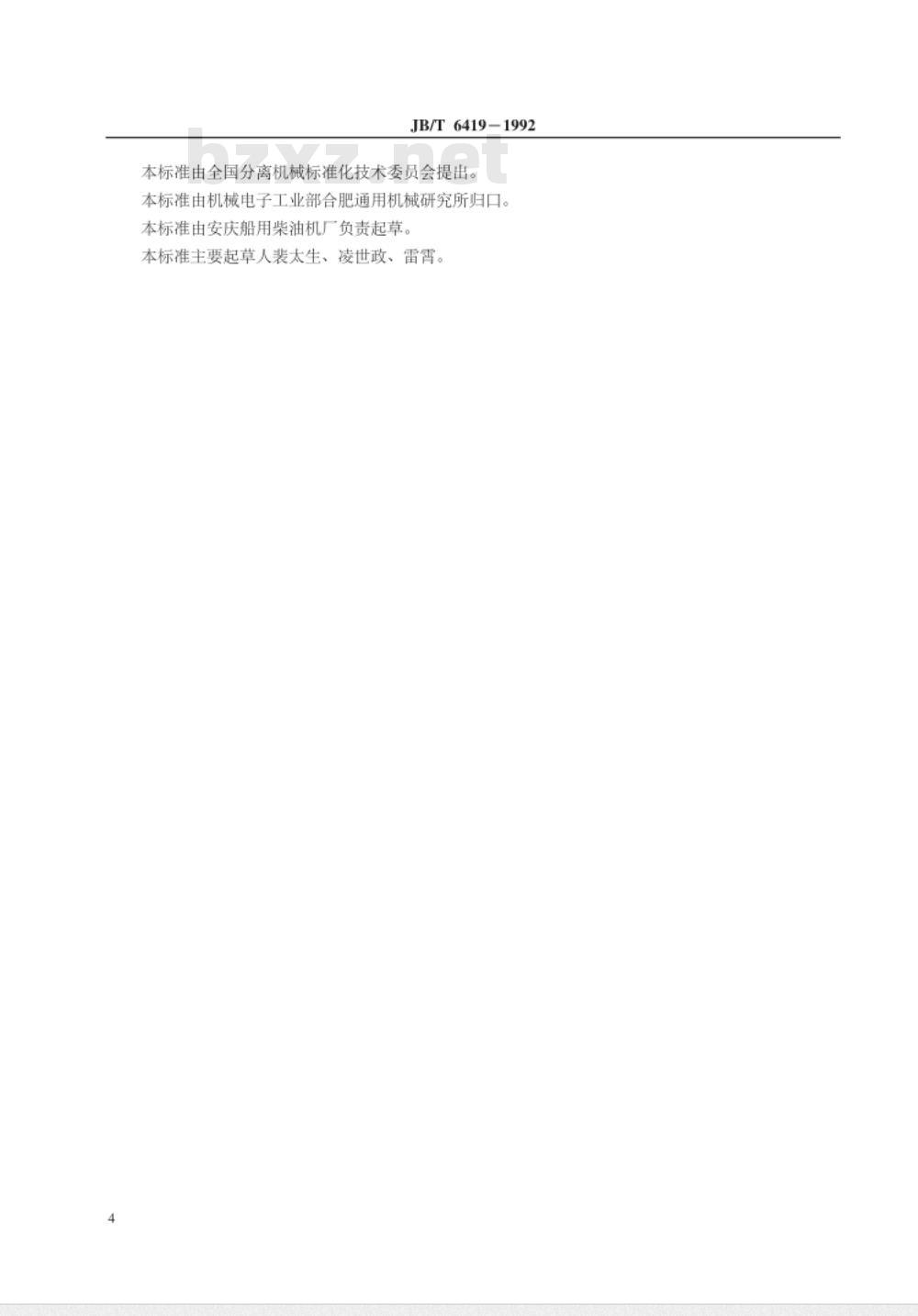

本标准由全国分离机械标准化技术委员会提出。本标准由机械电子工业部合肥通用机械研究所归口。本标准由安庆船用柴油机厂负责起草。本标准主要起草人裴太生、凌世政、雷霄。
