本标准规定了热盘管的型式与基本参数。本标准适用于介质为热水或蒸汽、最高工作压力不超过1.3 MPa 的空调、通风、采暖的盘管。本标准不适用于以电热、热油及其他热媒的盘管。 JB/T 6414-1992 热盘管型式与基本参数 JB/T6414-1992

标准内容

部分标准内容：

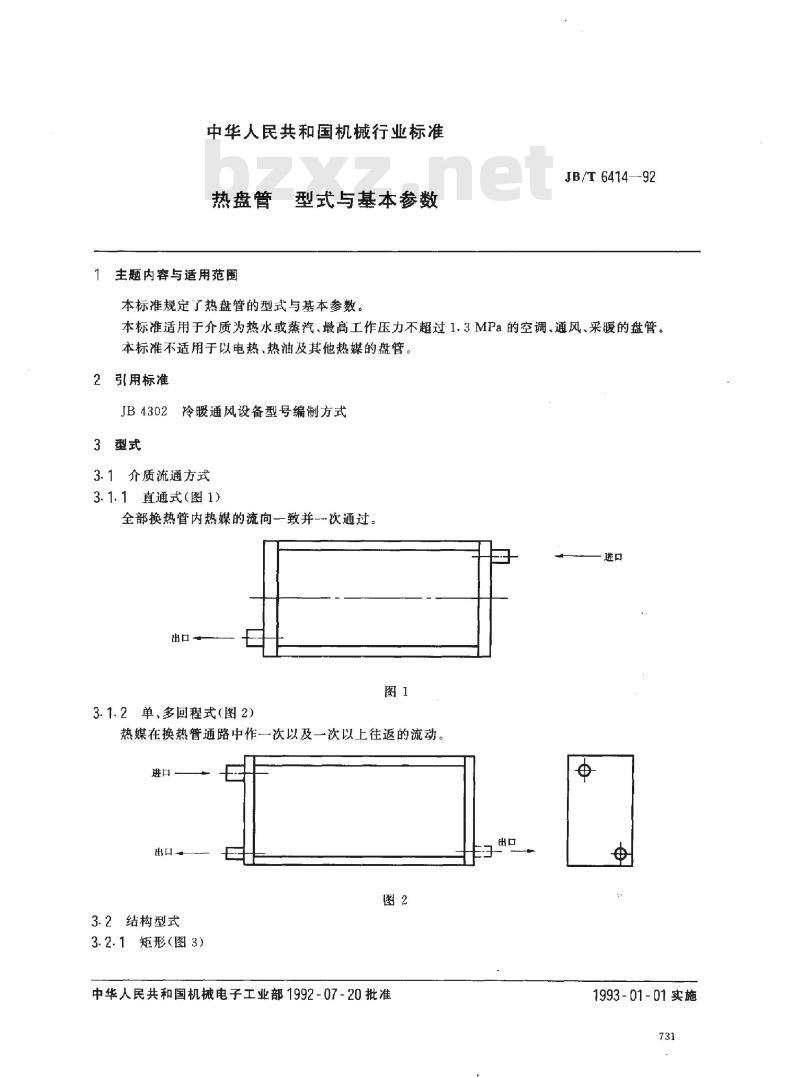

中华人民共和国机械行业标准
热盘管
主题内容与适用范围
型式与基本参数
本标准规定了热盘管的型式与基本参数。JB/T 6414—92
本标准适用于介质为热水或蒸汽、最高工作压力不超过1.3MPa的空调、通风、采暖的盘管。本标准不适用于以电热、热油及其他热媒的盘管。2引用标准
JB4302冷暖通风设备型号编制方式3型式
3.1介质流通方式
3.1.1直通式（图1)
全部换热管内热媒的流向-致并一次通过。进口
3.1.2单、多回程式（图2）
热媒在换热管通路中作一次以及一次以上往返的流动。进口一
3.2结构型式
3.2.1矩形(图3）

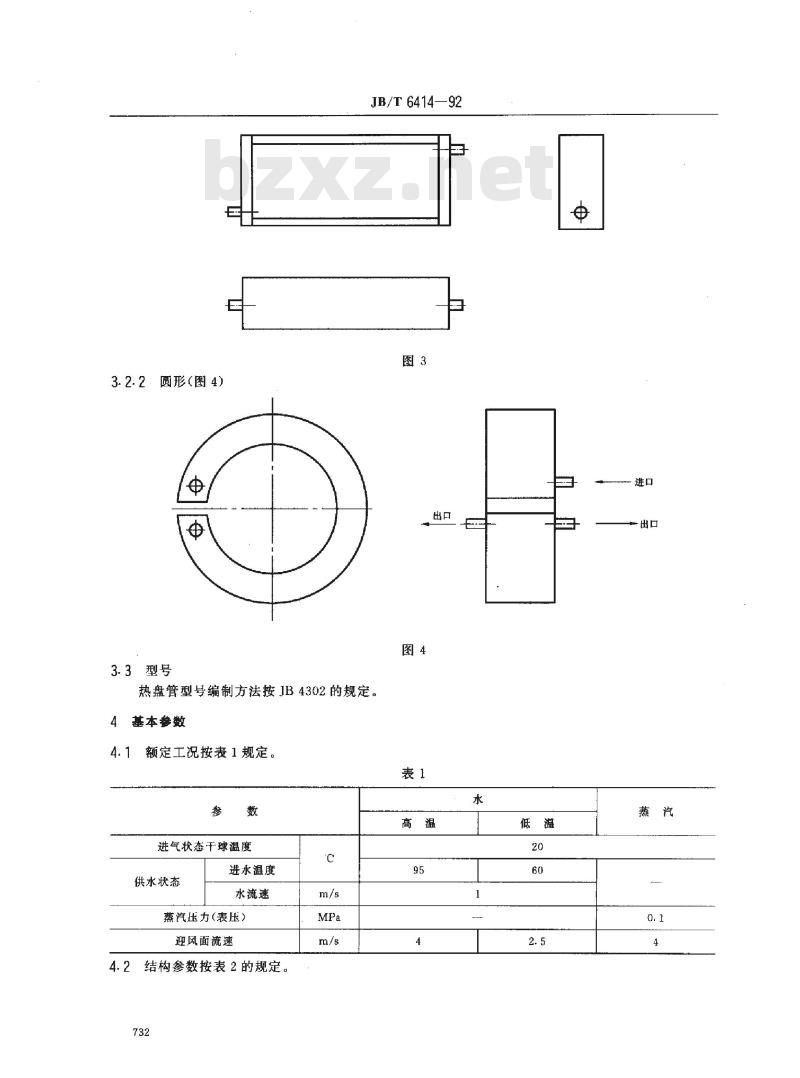

中华人民共和国机械电子工业部1992-07-20批准出口
1993-01-01实施
3.2.2圆形（图4）
3.3型号
JB/T 6414—92
热盘管型号编制方法按JB4302的规定。4
基本数
额定工况按表1规定。
进气状态干球温度
供水状态
进水温度wwW.bzxz.Net
水流速
蒸汽压力（表压）
迎风面流速
4.2结构参数按表2的规定
一出口
绕片管
轧片管
镶片管
钢-钢
铝-铝
钢-铝
钢-铝复合
铜-铝复合
铜-铝套片管
热媒进出口管接头公称通径
管排数
JB/T 641492
注：D材料为单一金属（铝、铜）轧片管的管子壁厚为轧后尺寸。②肋管束沿空气流向以顺排或错排规则排列。附加说明：
本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由天津市暖风机厂负责起草。本标准主要起草人：张志成。

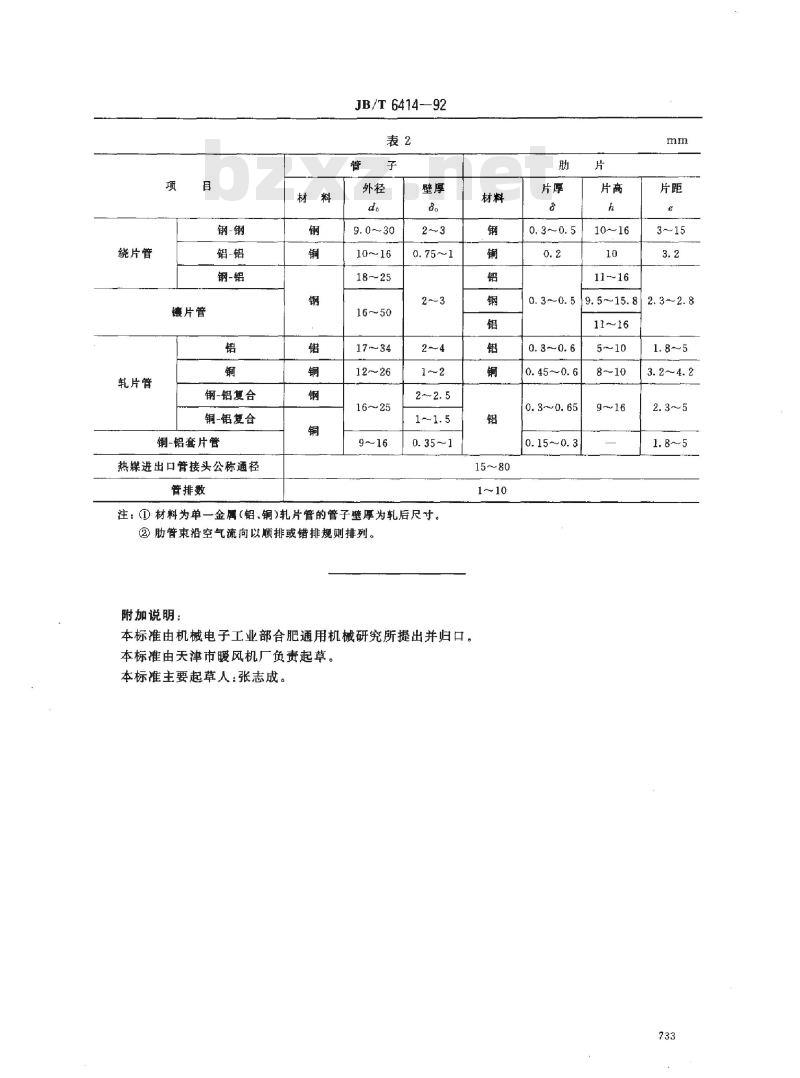

0.3～0.5
0. 3~~0. 5
0. 3~~0. 6
0.3~0. 65
19.515.82.32.8
5～10
8～10
