【机械行业标准(JB)】 煤气用湿式管型电除尘器

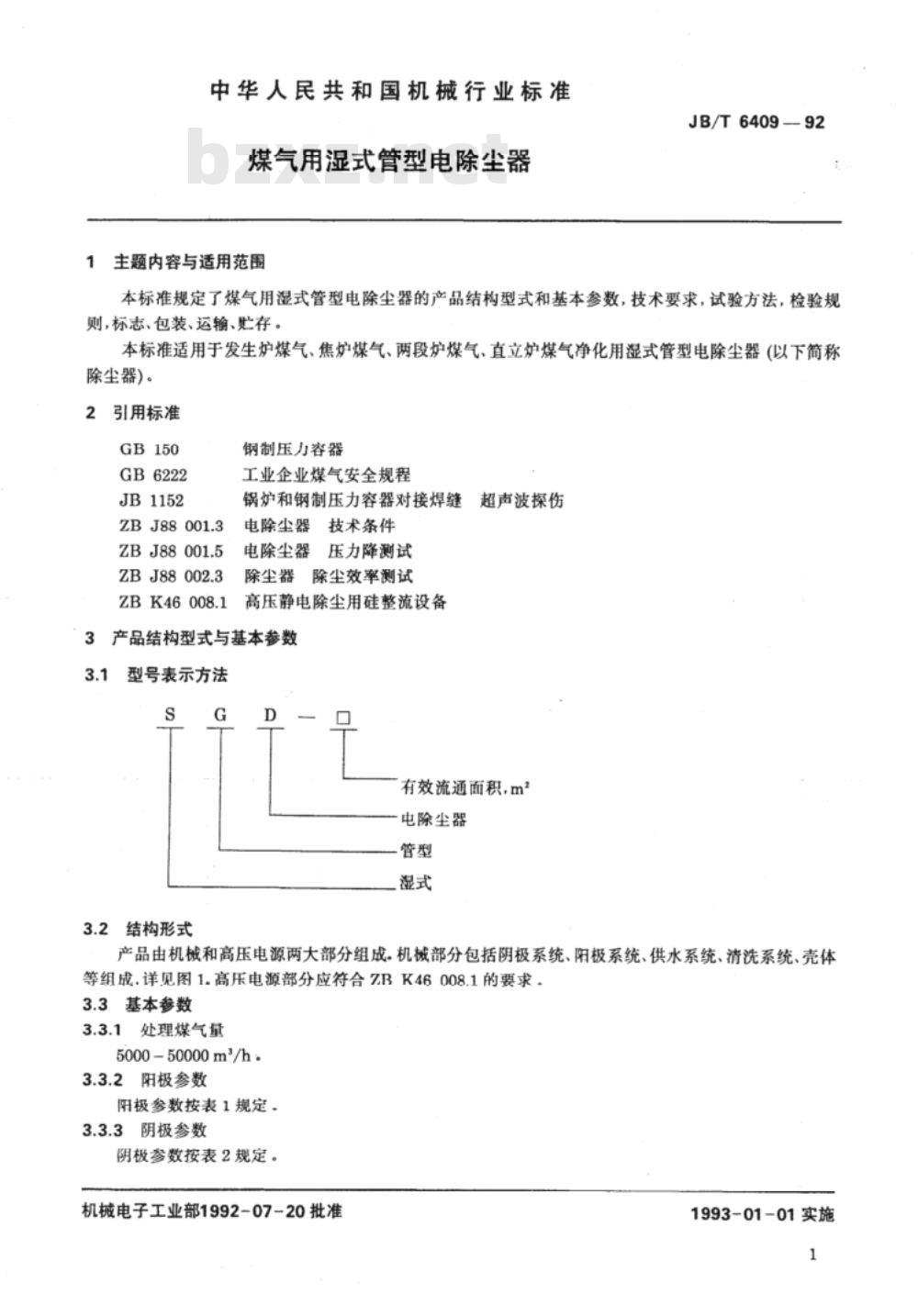

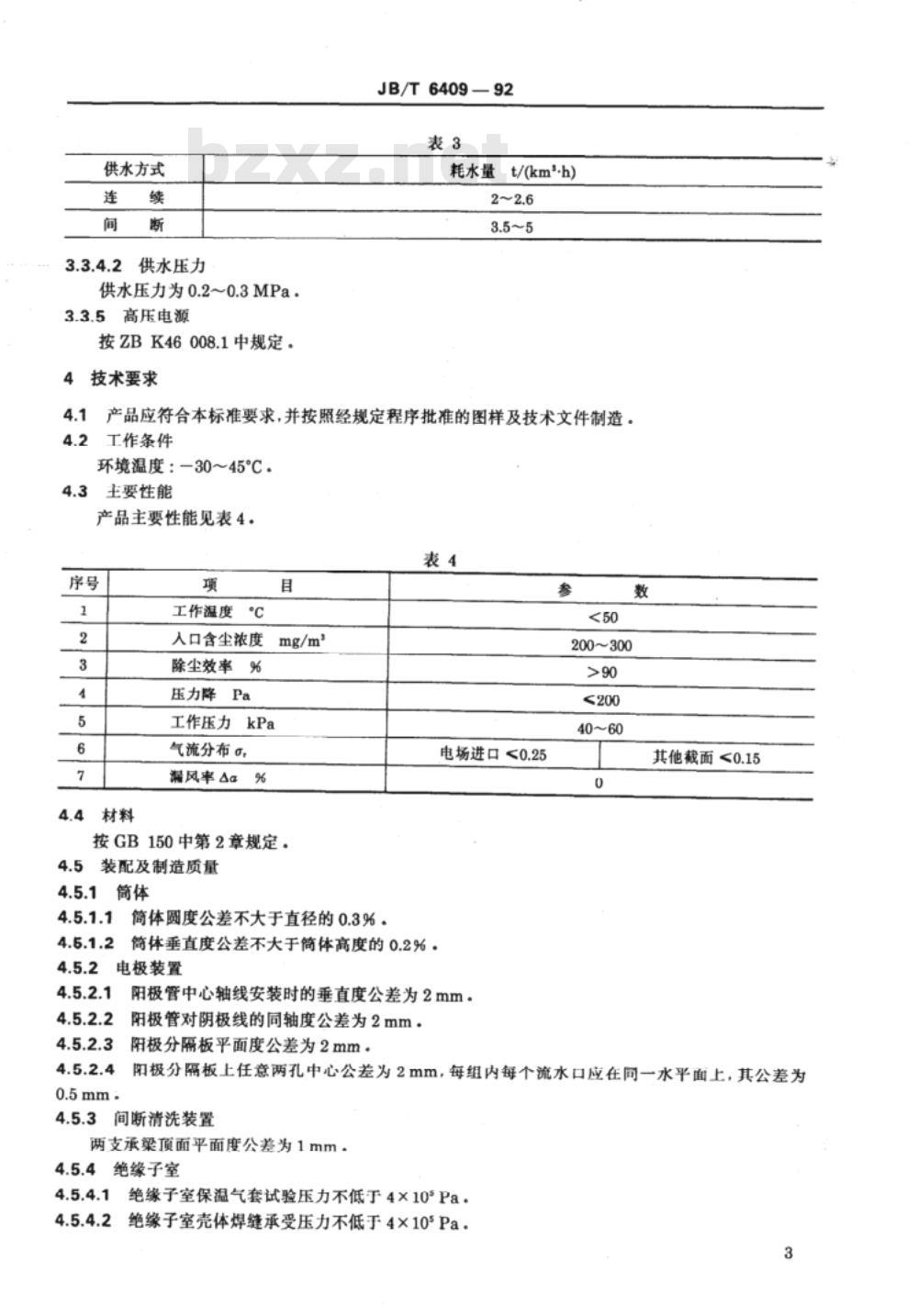

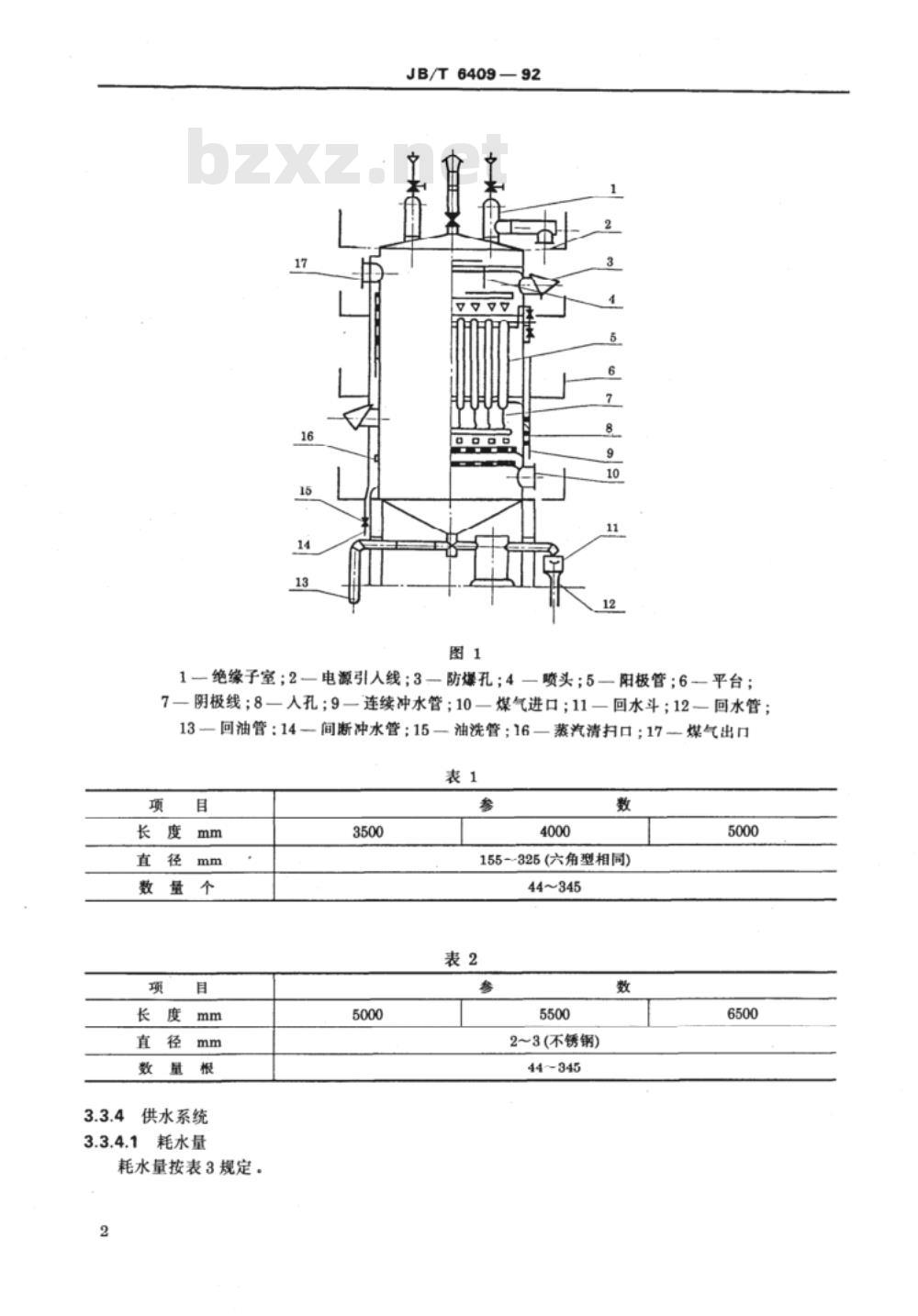

中华人民共和国机械行业标准 JB/T 6409—92 煤气用湿式管型电除尘器 1992-07-20发布 中华人民共和国机械电子工业部1993-01-01实施 1 主题内容与适用范围 本标准规定了煤气用湿式管型电除尘器的产品结构、型式、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于发生炉煤气、焦炉煤气、两段炉煤气、直立炉煤气净化用湿式管型电除尘器（以下简称除尘器）。 2 引用标准 本标准涉及以下标准： - GB 150：钢制压力容器 - GB 6222：工业企业煤气安全规程 - JB 1152：锅炉和钢制压力容器对接焊缝 - ZBJ 88001.3、ZBJ 88001.5、ZBJ 88002.3：电除尘器 - ZBK 46008.1：高压静电除尘用硅整流设备 3 产品结构型式与基本参数 3.1 型号表示方法 3.2 结构形式 产品由机械部分和高压电源两大部分组成。机械部分包括阴极系统、阳极系统、供水系统、清洗系统、壳体等，详见图1。高压电源部分应符合ZBK 46008.1的要求。 3.3 基本参数 3.3.1 处理煤气量：5000-50000 m³/h 3.3.2 阳极参数：按表1规定。 3.3.3 阴极参数：按表2规定。 3.3.4 供水系统 3.3.4.1 耗水量：按表3规定。 3.3.4.2 供水压力：0.2~0.3 MPa 4 技术要求 4.1 产品应符合本标准要求，并按照经规定程序批准的图样和技术文件制造。 4.2 工作条件：环境温度-30~45℃。 4.3 主要性能：产品主要性能见表4。 4.4 材料 工作温度、含尘浓度、除尘效率、压力降、工作压力等按GB 150中第2章规定。 4.5 装配及制造质量 4.5.1 简体：筒体圆度公差不大于直径的0.3%，筒体垂直度公差不大于简体高度的0.2%。 4.5.2 电极装置：阳极管中心轴线安装时的垂直度公差为2mm，阳极管对阴极线的同轴度公差为2mm。 4.5.3 绝缘子室：绝缘子室保温气套试验压力不低于4×10⁵ Pa，壳体焊缝承受压力不低于4×10⁵ Pa。 4.6 焊接质量：按GB标准执行。 5 试验方法和检验规则 5.1 试验方法 5.1.1 检查各部分的装配质量，并确保电极装置符合要求。 5.1.2 电除尘器试运行时，检查是否有卡阻现象，运行应平稳，无故障即为合格。 5.2 检验规则 5.2.1 钢刷清灰装置随同电除尘器其他部件一起出厂，检验时按本标准要求和合同规定进行检验。 5.2.2 所有零部件必须验收合格后才能进行安装。 6 标志、运输、零部件贮存 按GB 150中第2章规定。 附加说明： 本标准由机械电子工业部机械标准化研究所负责起草，本标准主要起草人包括杨韵芬、连吉兴。
