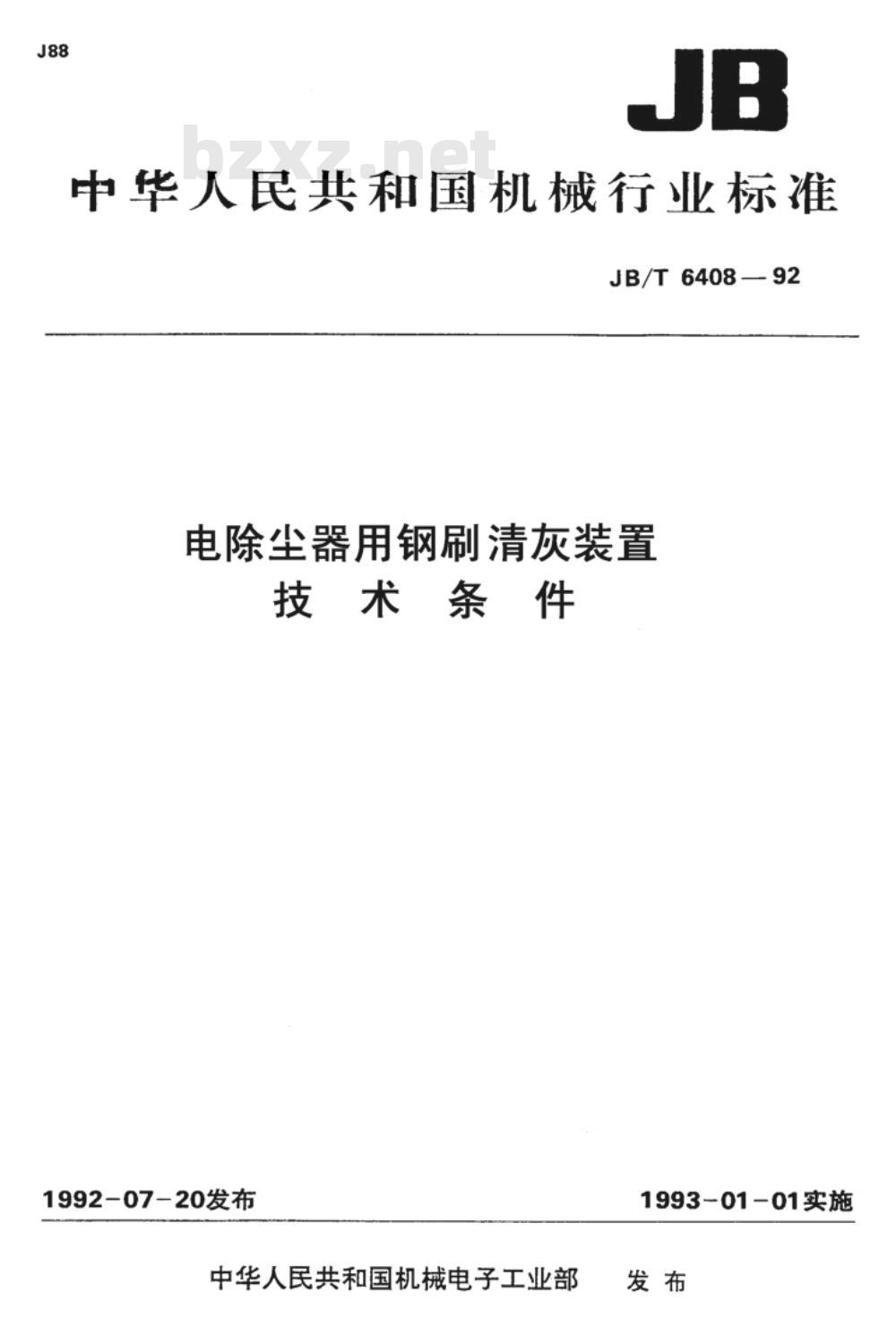

中华人民共和国机械行业标准
JB/T6408—92
电除尘器用钢刷清灰装置
技术条件
1992-07-20发布
中华人民共和国机械电子工业部1993-01-01实施

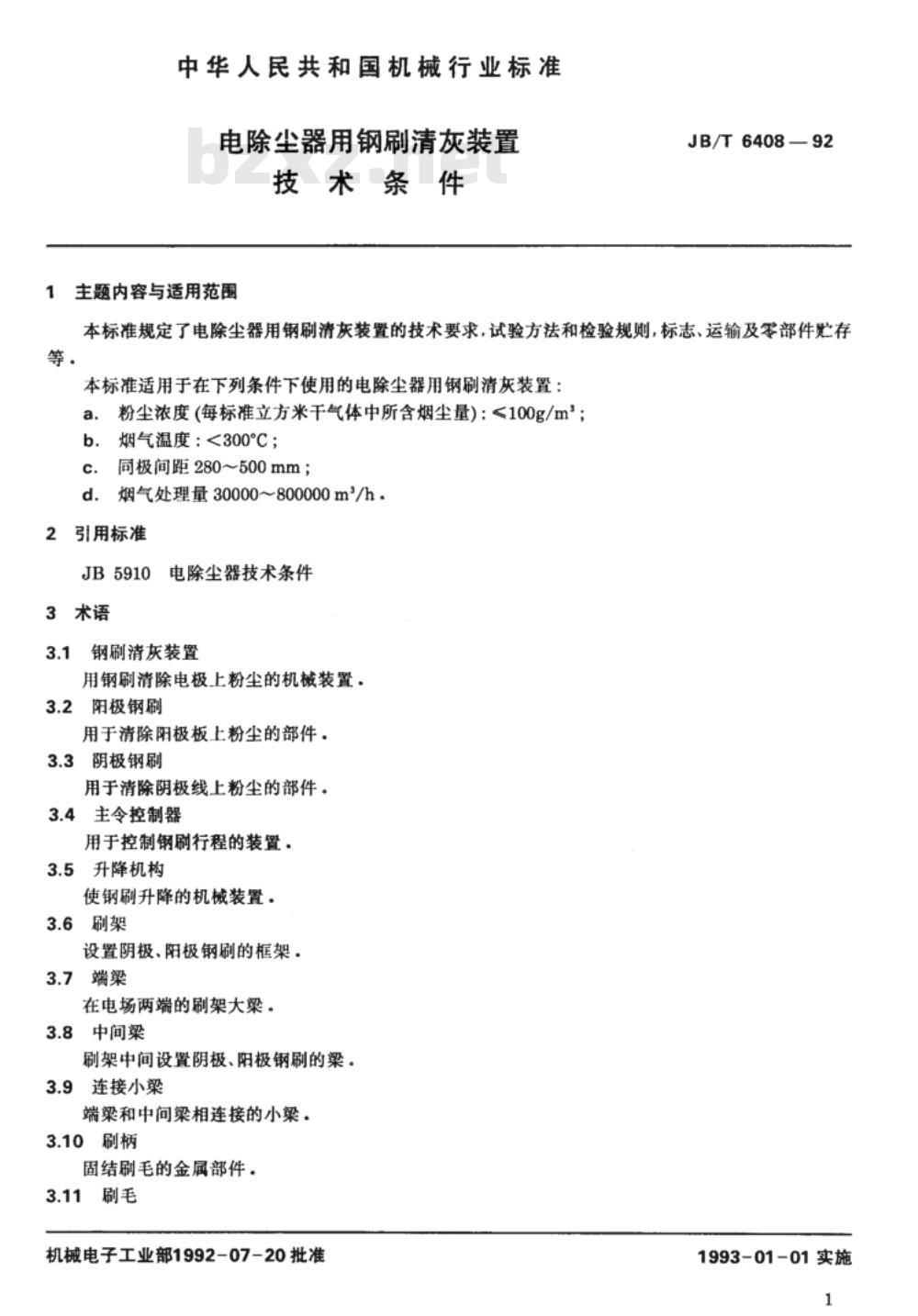

中华人民共和国机械行业标准
电除尘器用钢刷清灰装置
技术条件
1主题内容与适用范围
JB/T6408—92
本标准规定了电除尘器用钢刷清灰装置的技术要求，试验方法和检验规则，标志、运输及零部件贮存等。
本标准适用于在下列条件下使用的电除尘器用钢刷清灰装置：粉尘浓度(每标准立方米干气体中所含烟尘量)：≤100g/m\；a.
烟气温度：<300℃；
同极间距280~500mm；
烟气处理量30000~800000m/h。
2引用标准
JB5910
3术语
电除尘器技术条件此内容来自标准下载网
钢刷清灰装置
用钢刷清除电极上粉尘的机械装置，3.2阳极钢刷
用于清除阳极板上粉尘的部件。3.3
阴极钢刷
用于清除阴极线上粉尘的部件。3.4主令控制器
用于控制钢刷行程的装置。
3.5升降机构
使钢刷升降的机械装置。
3.6刷架
设置阴极、阳极钢刷的框架：
3.7端梁
在电场两端的刷架大梁。
3.8中间梁
刷架中间设置阴极、阳极钢剧的梁。3.9连接小梁
端梁和中间梁相连接的小梁。
3.10刷柄
固结刷毛的金属部件。
3.11刷毛
机械电子工业部1992-07-20批准1993-01-01实施

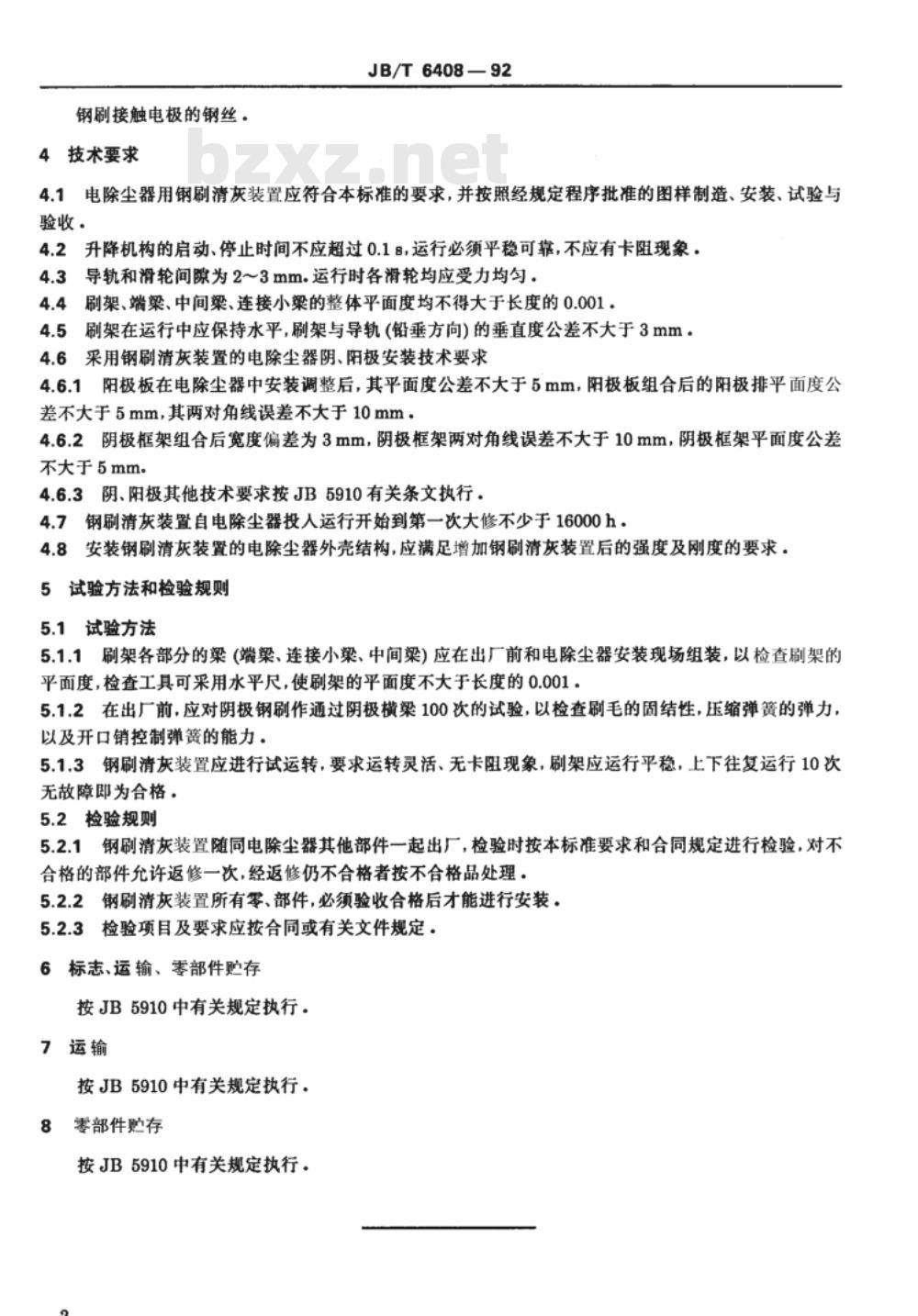

钢刷接触电极的钢丝。
4技术要求
JB/T6408-92
4.1电除尘器用钢刷清灰装置应符合本标准的要求，并按照经规定程序批准的图样制造、安装、试验与验收：
4.2升降机构的启动、停止时间不应超过0.18，运行必须平稳可靠，不应有卡阻现象。4.3导轨和滑轮间隙为2~3mm。运行时各滑轮均应受力均匀。4.4刷架、端梁、中间梁、连接小梁的整体平面度均不得大于长度的0.0014.5刷架在运行中应保持水平，刷架与导轨（铅垂方向）的垂直度公差不大于3mm。4.6采用钢刷清灰装置的电除尘器阴、阳极安装技术要求4.6.1阳极板在电除尘器中安装调整后，其平面度公差不大于5mm，阳极板组合后的阳极排平面度公差不大于5mm，其两对角线误差不大于10mm，4.6.2阴极框架组合后宽度偏差为3mm，阴极框架两对角线误差不大于10mm，阴极框架平面度公差不大于5mm。
4.6.3阴、阳极其他技术要求按JB5910有关条文执行。4.7钢刷清灰装置自电除尘器投人运行开始到第一次大修不少于16000h。4.8安装钢刷清灰装置的电除尘器外壳结构，应满足增加钢剧清灰装置后的强度及刚度的要求。5试验方法和检验规则
5.1试验方法
5.1.1刷架各部分的梁（端梁、连接小梁、中间梁）应在出厂前和电除尘器安装现场组装，以检查刷架的平面度，检查工具可采用水平尺，使刷架的平面度不大于长度的0.001。5.1.2在出厂前，应对阴极钢刷作通过阴极横100次的试验，以检查刷毛的固结性，压缩弹簧的弹力，以及开口销控制弹簧的能力。
5.1.3钢刷清灰装置应进行试运转，要求运转灵活、无卡阻现象，刷架应运行平稳，上下往复运行10次无故障即为合格。
5.2检验规则
5.2.1钢刷清灰装置随同电除尘器其他部件一起出厂，检验时按本标准要求和合同规定进行检验，对不合格的部件允许返修一次，经返修仍不合格者按不合格品处理。5.2.2钢刷清灰装置所有零、部件，必须验收合格后才能进行安装。5.2.3检验项目及要求应按合同或有关文件规定。6标志、运输、零部件贮存
按JB5910中有关规定执行。
7运输
按JB5910中有关规定执行。
8零部件购存
按JB5910中有关规定执行。

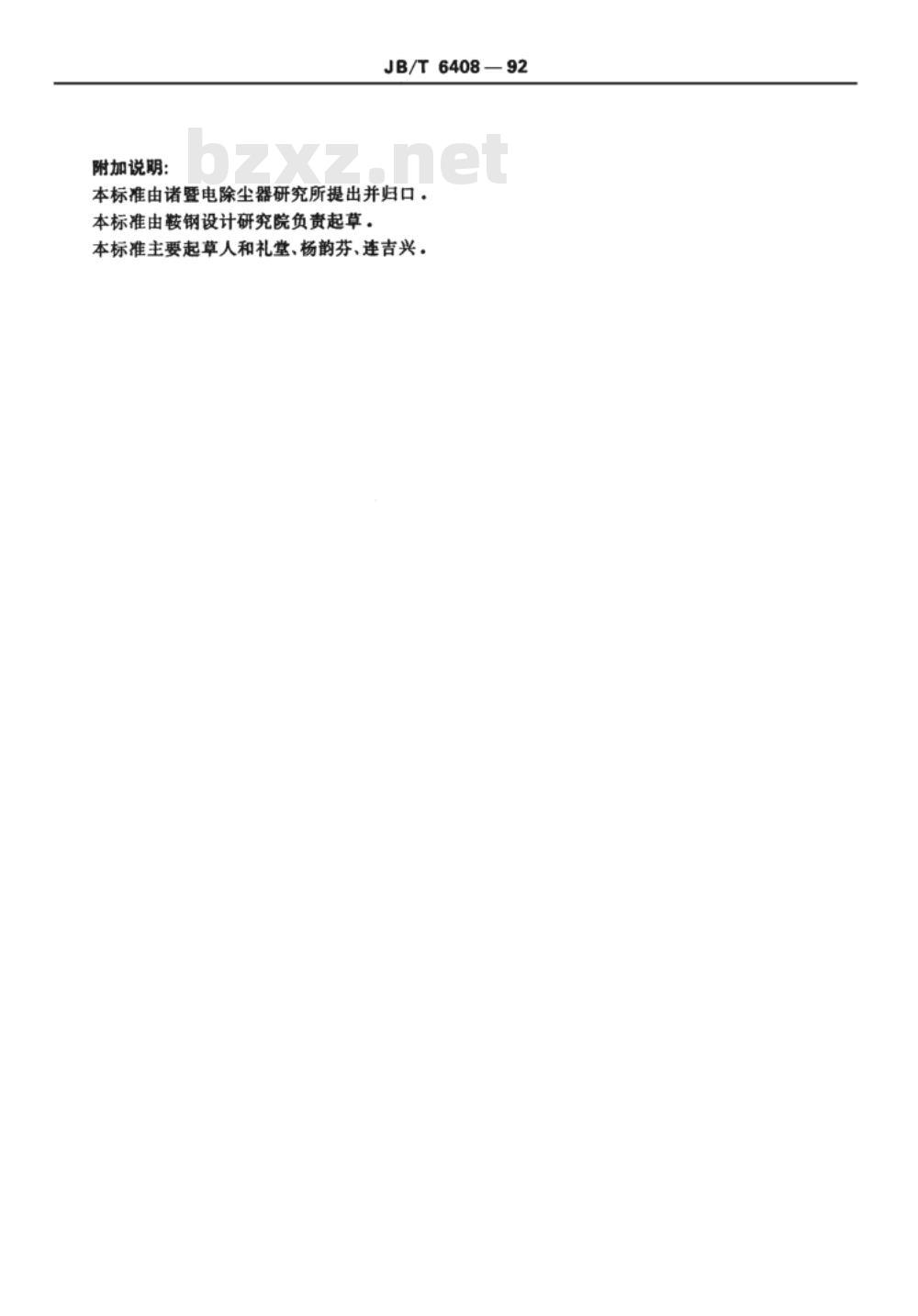

附加说明：
本标准由诸暨电除尘器研究所提出并归口。本标准由鞍钢设计研究院负责起草。本标准主要起草人和礼堂、杨韵芬、连吉兴。92
