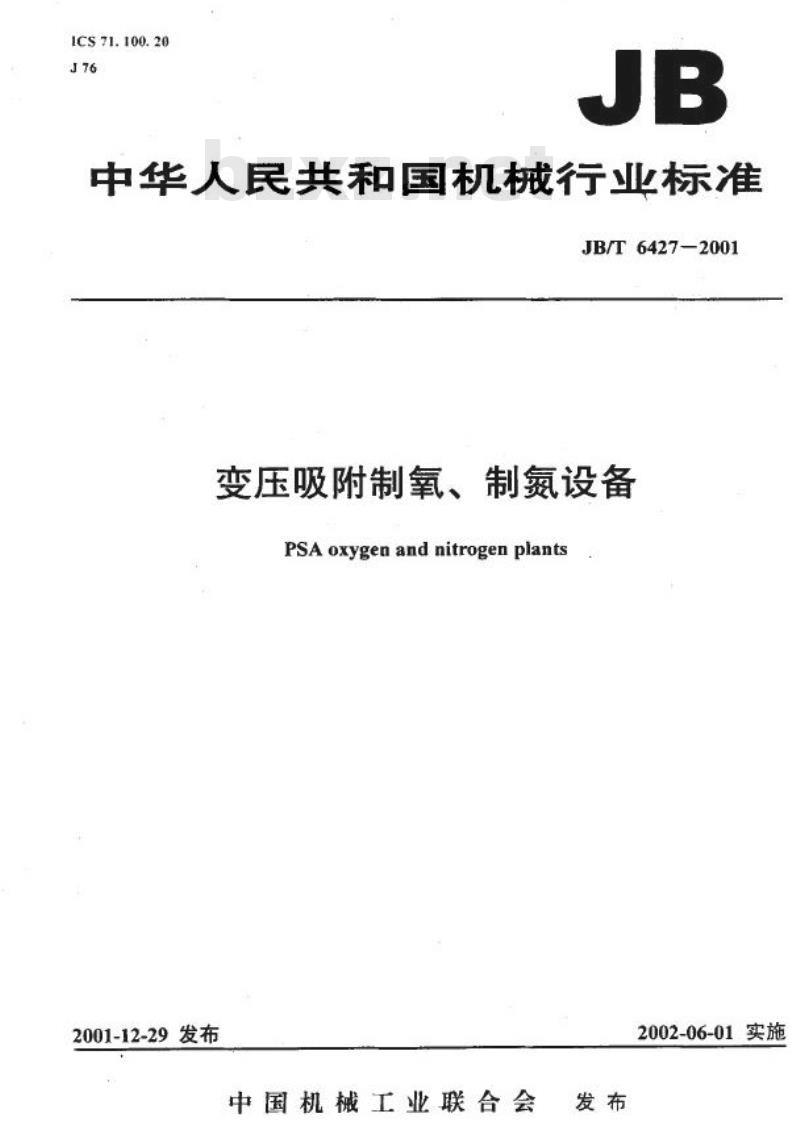

【机械行业标准(JB)】 变压吸附制氧、制氮设备

ICS71.100.20
J76
JB
中华人民共和国机械行业标准
JB/T6427-2001
变压吸附制氧、制氮设备
PSAoxygenandnitrogenplants
2001-12-29发布
中国机械工业联合会
发布
2002-06-01实施
JB/T6427-2001

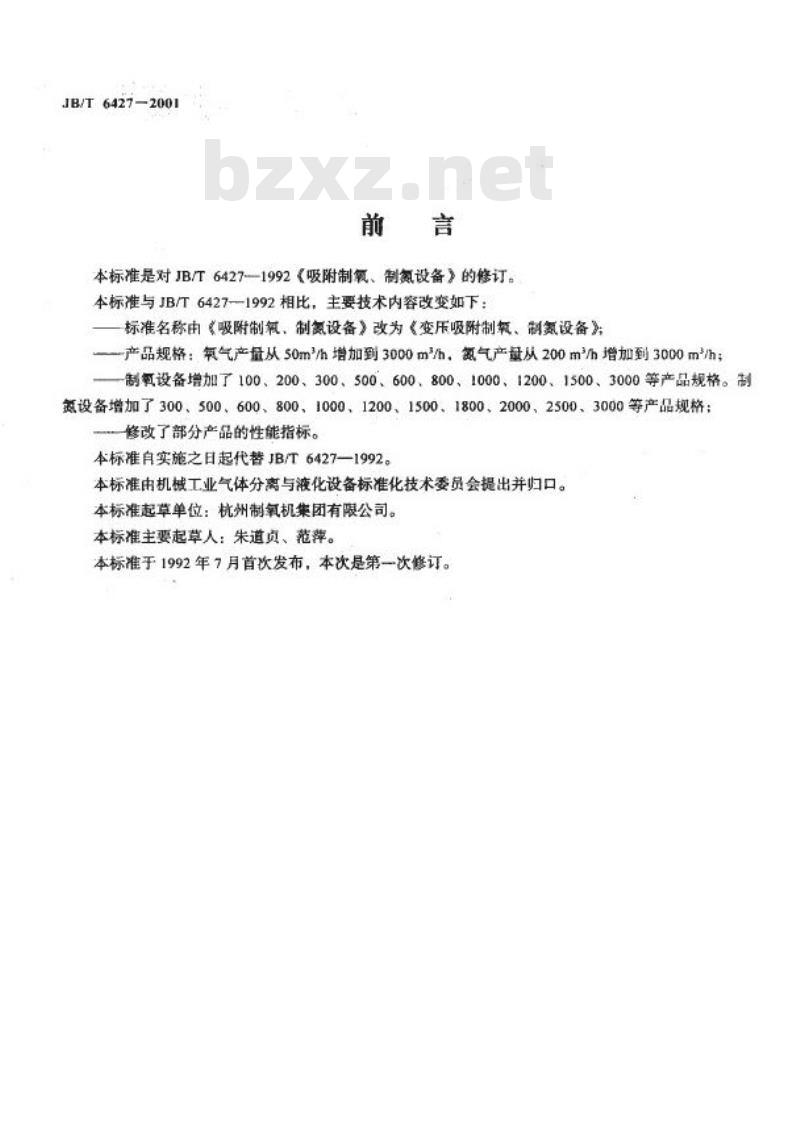

前言
本标准是对JB/T6427一1992《吸附制氧、制氮设备》的修订。本标准与JB6427-1992相比，主要技术内容改变如下：标准名称由《吸附制氧、制氮设备》改为《变压吸附制氧、制氮设备》；一产品规格：氧气产量从50m/h增加到3000m/h，氮气产量从200m/h增加到3000m/h；制氧设备增加了100、200、300、500、600、800、1000、1200、1500、3000等产品规格。制氮设备增加了300、500、600、800、1000、1200、1500、1800、2000、2500、3000等产品规格：改了部分产品的性能指标。
本标准自实施之日起代替JB/T6427—1992。本标准由机械工业气体分离与液化设备标准化技术委员会提出并归口。本标准起草单位：杭州制氧机集团有限公司。本标准主要起草人：朱道贞、范弹。本标准于1992年7月首次发布，本次是第一次修订。1范围

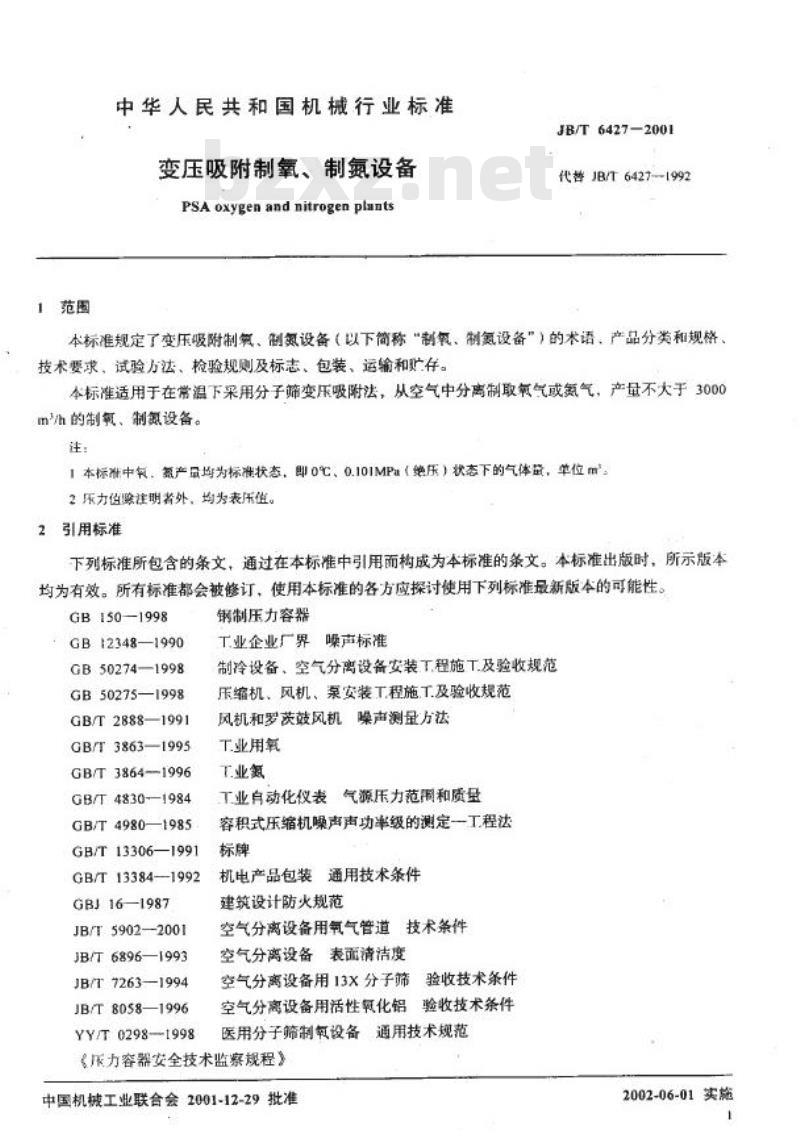

中华人民共和国机械行业标准
变压吸附制氧、制氮设备
PSAoxygen andnitrogen plantsJB/T6427—2001
代替JB/T 64271992
本标准规定了变压吸附制氧、制氮设备（以下简称“制氧、制氮设备”）的术语、产品分类和规格技术要求，试验方法、检验规则及标志、包装、运输和贮存。本标准适用于在常温下采用分子筛变压吸附法，从空气中分离制取氧气或氮气，产量不大于3000m/h的制氧、制氮设备。
注：
1本标游中氧，氢产旦均为标准状态，即0℃、0.101MPa（绝压）状态下的气体益，单位m2压力值除注明者外，均为表压值。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB 1501998
GB 12348—1990
GB 50274—1998
GB 50275—1998
GB/T 2888—1991
GB/T 3863—1995
GB/T 3864~1996
GB/T4830—1984
GB/T4980—1985
GB/T 13306—1991
GB/T13384—1992
GBJ 16—1987
JB/T 5902—2001
JB/T 6896—1993
JB/T7263—1994
JB/T8058—1996
YY/T 0298—1998
钢制压力容器
工业企业厂界噪声标准
制冷设备、空气分离设备安装工程施工及验收规范压缩机、风机、泵安装工程施工及验收规范风机和罗茨鼓风机噪声测量方法工业用氧
T业氮
工业自动化仪表气源压力范围和质量容积式压缩机噪声声功率级的测定一工程法标牌
机电产品包装通用技术条件
建筑设计防火规范
空气分离设备用氧气管道技术条件空气分离设备表面清洁度
空气分离设备用13X分子筛验收技术条件空气分离设备用活性氧化铝验收技术条件医用分子筛制氧设备通用技术规范《压力容器安全技术监察规程》中国机械工业联合会2001-12-29批准2002-06-01实施

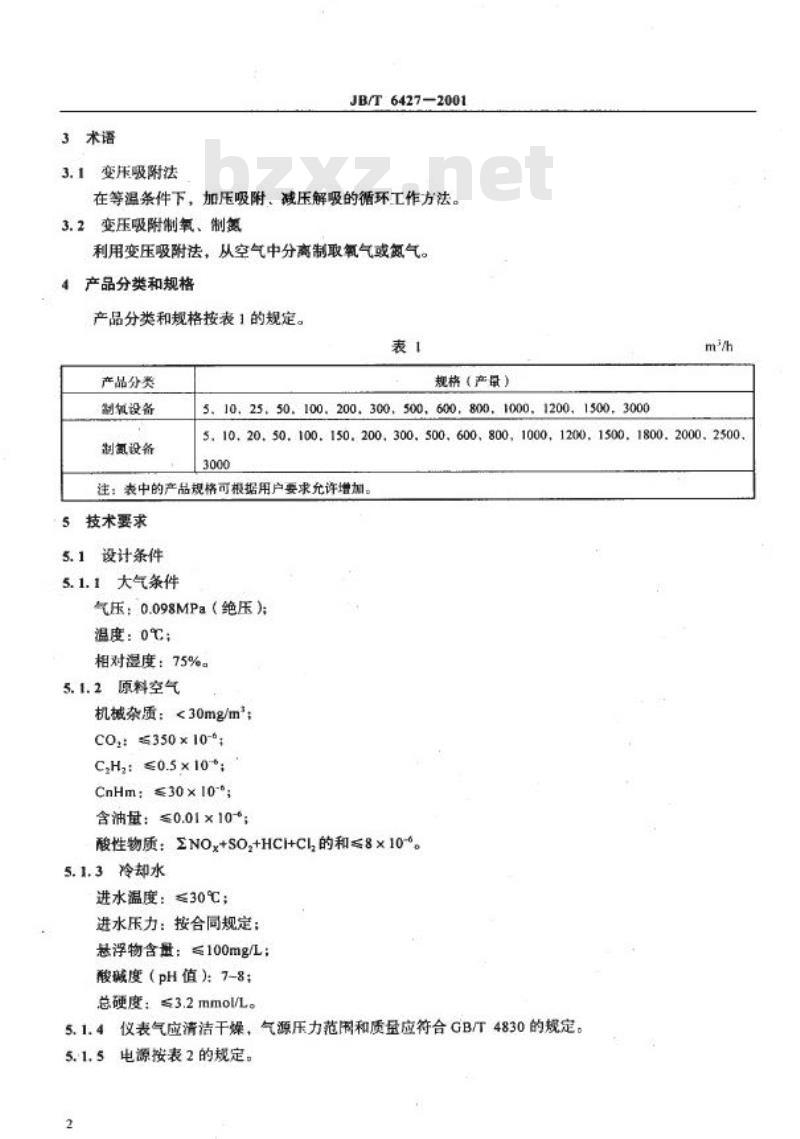

3术语
3.1变用吸附法
JB/T6427-2001
在等温条件下，加压吸附、减压解吸的循环工作方法。3.2变压吸附制氧、制氮
利用变压吸附法，从空气中分离制取氧气或氮气。产品分类和规格
产品分类和规格按表1的规定。
表
产品分类
制氟设备
制氮设备
规格（产量）
510.25，50.100.200，300，500,,1200,1500,3000
600，800.
1000.
m'/h
5,10,20,50,100.150.200,300.,500.600,800,1000,1200,1500,1800,2000.25003000
注：表中的产品规格可根据用户要求允许增加。5技术要求
5.1设计条件
5.1.1大气条件
气压：0.098MPa（绝压）
温度：0℃；
相对湿度：75%。
5.1.2原料空气
机械杂质：<30mg/mt
CO,: ≤350 ×10-*;
C,H,: ≤0.5×10*;
CnHm;≤30×10-;
含油量：至0.01×10-；
酸性物质：ENOx+SO,+HCI+CI,的和≤8×10-。5.1.3冷却水
进水温度：≤30℃；
进水压力：按合同规定：
甚浮物含量：≤100mg/L：
酸碱度（pH值）：7-8
总硬度：≤3.2mmol/L。

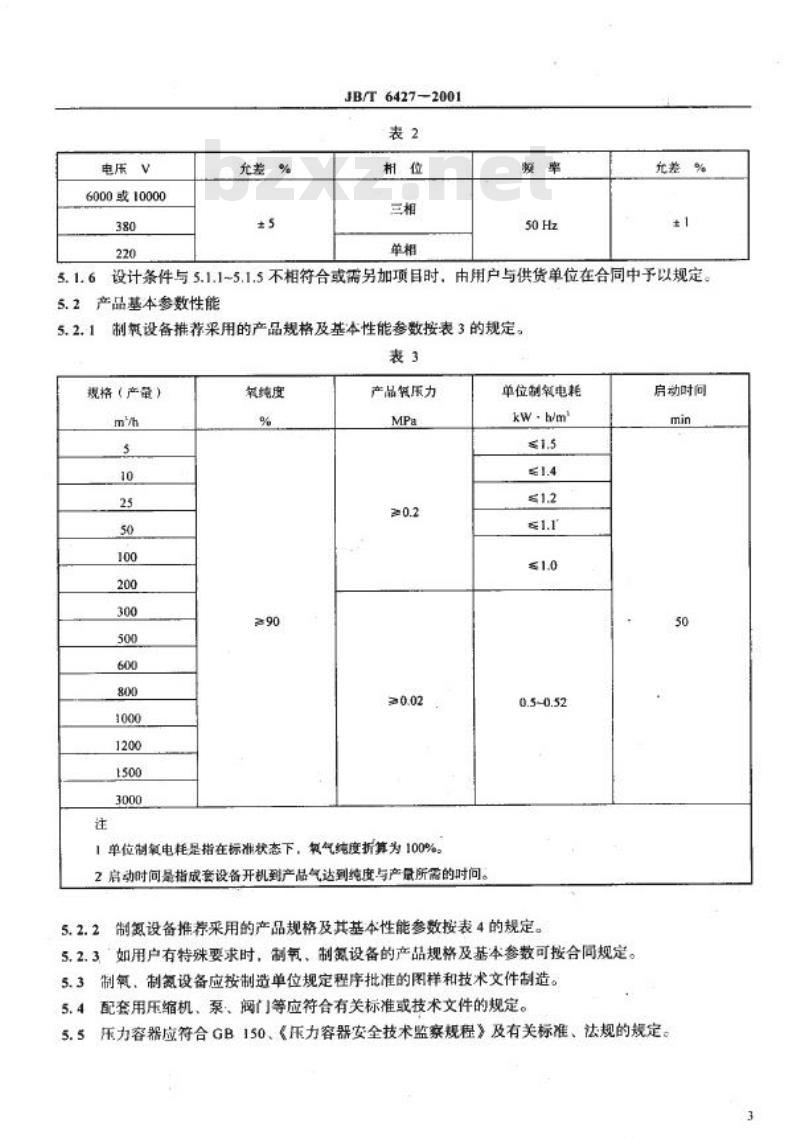

5.1.4仪表气应清洁干燥，气源压力范围和质量应符合GB/T4830的规定。5.1.5电源按表2的规定。
2
电压V
6000或10000
380
220
允差%
±5
JB/T64272001
表2
相位
三相
单相
额率
50 Hz
允差%
±1
5.1.6设计条件与5.1.1~5.1.5不相符合或需另加项目时由用户与供货单位在合同中予以规定。5.2产品基本参数性能
5.2.1制氧设备推荐采用的产品规格及基本性能参数按表3的规定。表3
规格（产量）
mh
10
25
50
100
200
300
500
600
800
1000
1200
1500
3000
注
氧纯度
%
≥90
产品筑压力
MPa
≥0.2
≥0.02
1单位制氧电耗是指在标准状态下，氧气纯度折算为100%2启动时间是指成套设备开机到产品气达到纯度与产量所需的时问。单位制电耗
kW·b/mbzxZ.net
≤1.5
≤1.4
≤1.2
≤1.1
≤1.0
0.5-0.52
5.2.2制氢设备推荐采用的产品规格及其基本性能参数按表4的规定。5.2.3如用户有特殊要求时，制氧、制氢设备的产品规格及基本参数可按合同规定。5.3制氧、制氨设备应按制造单位规定程序批准的图样和技术文件制造。5.4配套用压缩机、泵、阀门等应符合有关标准或技术文件的规定。房动时间
min
50
5.5压力容器应符合GB150、《压力容器安全技术监察规程》及有关标准、法规的规定。规格（产量）
m'h
5
10
20
50
100
150
200
300
500
600
800
1000
1200
1500
1800
2000
2500
3000
氮纯度
%
99.5
JB/T6427-2001
表4
产品氮压力
MPa
≥0.6
单位制鼠电耗
kwh/m
≤0.76
≤0.73
≤0.70
≤0.68
≤0.65
≤0.60
注：启动时问是指成套设各从开机至产品气达到纯度与产量所需的时间启动时间
min
≤40
5.6大于或等于1000m'/h的制氧、制氮设备的工.程设计和安装，除应符合产品设计要求外，还应符合GBJ16、GB50274、GB50275等标准及有关法规的规定。5.7进人分子筛吸附器的空气，其油蒸汽含量一般应不大于0.01×10-°（体积），酸性物质总量一段应不大于8×10*，SO,量1×10-（体积）。5.8制氧设备的氧气管道应符合JB/T5902的规定。5.9与氧接触的零件表面应清洁，并经脱脂处理，处理后的表面油脂残留盘应符合JB/T6896的规定、5.10制氧、制氮设备选用的分子筛与活性氰化铝验收技术条件按JB/T7263、JB/T8058或合同的规定。
制氧、制氮设备的油漆表面应光亮、美观，漆膜经久耐用；压力容器油漆应符合有关标准的规5. 11
定。
制造厂应向用户提供一年以上的易损件或按合同规定。5.12
在用户遵守产品使用说明书各项规定的条件下，制氧，制氮设备自制造厂发货之日起18个月内，5.13
实际运转时间不超过一年，确因产品制造质量间题而发生损坏或不能正常工作时，制造厂应负责更换（不包括易损件）或修理。
JB/T6427—2001
5.14制造厂在合同双方确认的质盘保证期内，制氧、制氮设备的投表率应不低于100%，换算方法按式（1)
den
×100%
式中：A一一仪表投表率；
n—运转的仪表只数；
N—仪表总数。
(1)
5.15制氧，制氮设备出厂前应作防锈防霉处理，防锈有效期不得少于-年，存放期超过规定防锈期时，应重新作防锈处理。
5.16成套设备的操作T.，机修工和仪表T.必须经培训考试合格后才能上岗操作，熟悉设备的性能与结构。
5.17用户应根辖实际使用工艺的要求制定安全使用规程，建立定期纪录，定期保养和巡视制度、备件管理制度以及故障处理报告制度。5.18用于医疗的制氧设备除符合本标准规定外，还应符合YYT0298的规定。6检验或试验方法
6.1制氧，制氮设备量终产品的检验或试验方法，一般应在制造厂内试验合格后出厂或按合同规定。6.2试验必须在稳定工况下进行，由于受条件限制，试验工况偏离本标准规定的设计状态时，测试结果应予换算。
6.3测试用仪器、仪表
6.3.1测试用的仪器、仪表需经计量部广检定合格。6.3.2温度、压力、流量、转速测量仪表及精度要求按表5规定。表5
仪表名称
玻璃温度计
历力表
转子流景计
蜗街流量计
孔板流量计
气压计
U型管渡体压力计
转速表
注：出厂检验时，压力表精度为1.5级。6.3.3产品氧、氮纯度分析用仪器应符合表6的规定。分度或精度
±0.5%；分度值≤0.5%
1.5级
1.5级
±66.6Pa
1.5级
2级
仪器仪表
氧分析仪
氮分析仪
氧化错分析仪
JB/T6427—2001
表6
6.3.4功率测量用仪器、仪表应符合表7规定。表7
仪表名称
电流表
电压表
瓦特计
电流互感器
电度表
6.3.5操声测量用声级计，其精度为±1dB（A）。6.4测量方法和结果计算
6.4.1流量测量
分度或精度
最小分度0.1%0，
最小分度≤0.2%N，
5级
精
度
0.5
t.o
0.5
1.0
流量测量前应检查所有计器管的管接头，不得有任何泄漏或堵塞。6.4.1.1
流量计应装在吸附系统平衡器出口处。6.4.1.2
干燥产品的氧气、氮气流量接式（2）修正：6.4.1.3
Q=0,
pT
p,7
式中：修正后在设计状态下的于燥气体流量，m\/h：Q,—实际测得的气体流量，m\/h；P——流量计前气体实际压力，MPa（绝压）；p
一大气压力，取p=0.098MPa（绝压）；一流量计前气体实际温度，Kt
T—-设计状态下的大气温度，取T-273.15K。2
6.4.1.4使用转子流量计时应对干燥产品的氧气、氮气流量进行密度修正，修正方法按该转子流量计说明书的规定。
当大气条件与设计条件不符时，气体流量按式（3）换算：6.4.1.5
olp.-oP)
Q.=9
(p: -)T。
式中：O—设计条件下的气体流量，m/h（标准状态）；Po
-设计条件下的大气乐力：MPa（绝压）：P——实际条件下的大气压力，MPa（绝压）；-设计条件下的相对湿度，%：
P
-实际条件下的相对湿度，%；
(3)
P,o
JB/T6427-2001
设计条件下的大气中饱和水蒸气压，MPa（绝压）Pa-实际条件下的大气中饱和水蒸气压，MPa（绝压）：T。—设计条件下的大气温度，K；T—实际条件下的大气温度，K。6.4.2纯度测量
6.4.2.1纯度取样点应在气体出吸附系统平衡器的管道上6.4.2.2氧气纯度测量按GB/T3863的规定和经标准气校验过的分析仪器测。6.4.2.3氮气纯度测量按GB/T3864的规定或采用氧化错氧分析仪测量。6.4.3功率测量
6.4.3.1压缩机输人功率的测量
6.4.3.1.1电动机输人功率在电动机人线端测量，·输人功率按式（4）计算：N-./3JUcos@/1000.
式中：N
电动机输人功率，kW：
I——输人电流，A；
U——输人电压，V;
cos@o
功率因子（由电动机制造厂提供）。6.4.3.1.2压缩机输人功率按式（5）计算：N=Nn.
式中：N压缩机输人功率，kW
n
电动机效率。
6.4.3.2总功率（不包括压氧、压氮功率）按式（6）计算：EN=N,+N
式中：ZN总功率，kw；
N一一辅机功率（包括预冷机组功率，仪表气压缩机功率，真空泵功率），kW。6.4.4单位产品气体电耗按式（7）计算：式中：N。—单位产品气体电耗，kW·h/m2：产品气体纯度，%。
6.4.5噪声测量
N
MN
Ooy
6.4.5.1噪声测量位置在制氧、制氮设备主要操作位置前水平距离为1m，离地面高为1.5m处，6.4.5.2噪声测量方法按GB/T4980的规定。6.4.5.3变压吸附制氧、制氮设备排放气体的噪声标准应符合GB12348的规定。6.4.5.4透平压缩机、罗茨鼓风机的噪声测定方法按GB/T2888的规定。6.4.6测量资料
6.4.6.1功率、噪声2h测一次，取连续3次的平均值为测盘资料。6.4.6.2流量、纯度1h测一次，取连续5次的平均值为测量资料。(4)
5）
(6)
(7)
