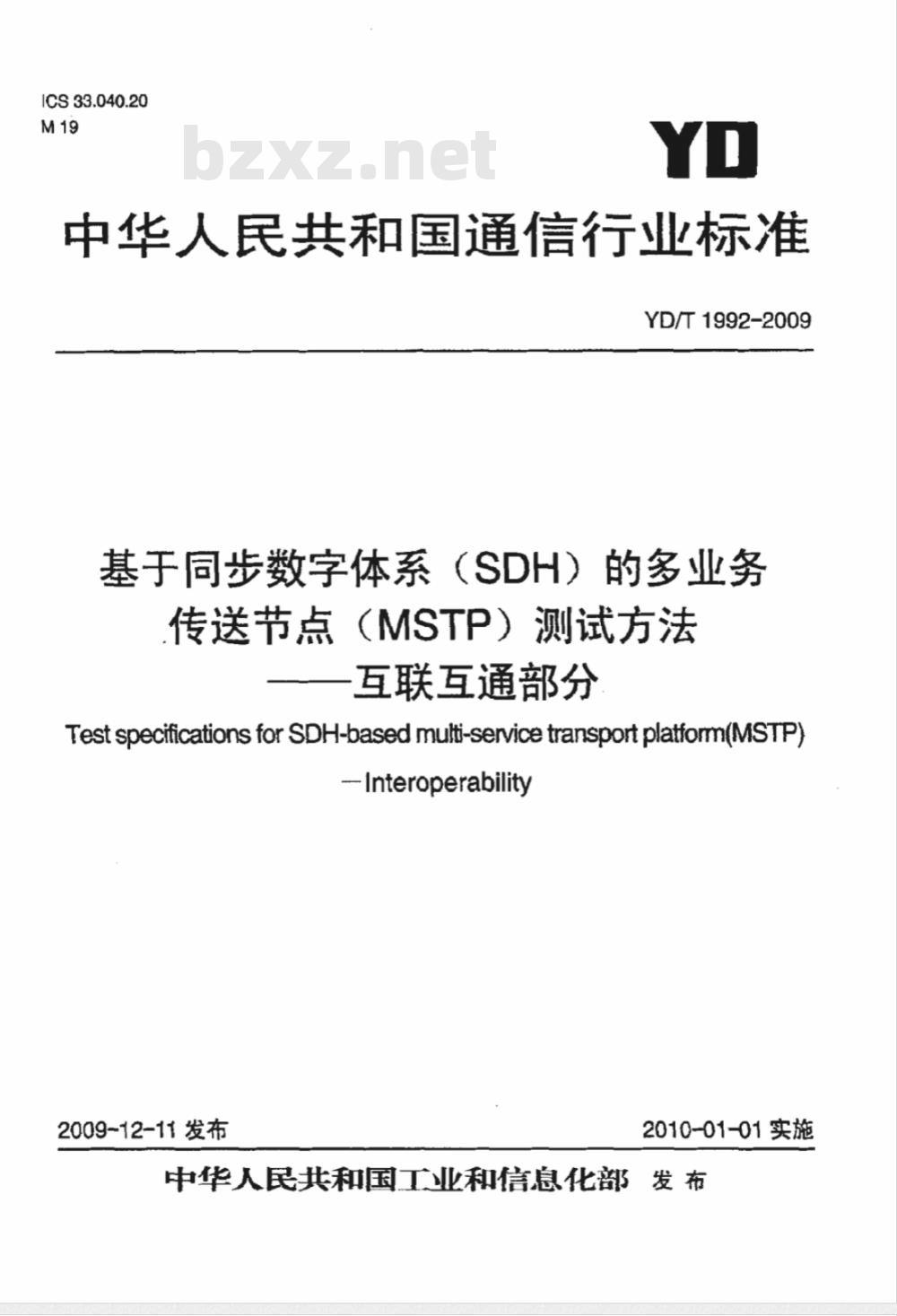

ICS33.040.20
中华人民共和国通信行业标准
YD/T 1992-2009
基于同步数字体系（SDH）的多业务传送节点（MSTP）测试方法
互联互通部分
Test specifications for SDH-based multi-service transport platform(MSTP)-- Interoperability
2009-12-11发布
2010-01-01实施

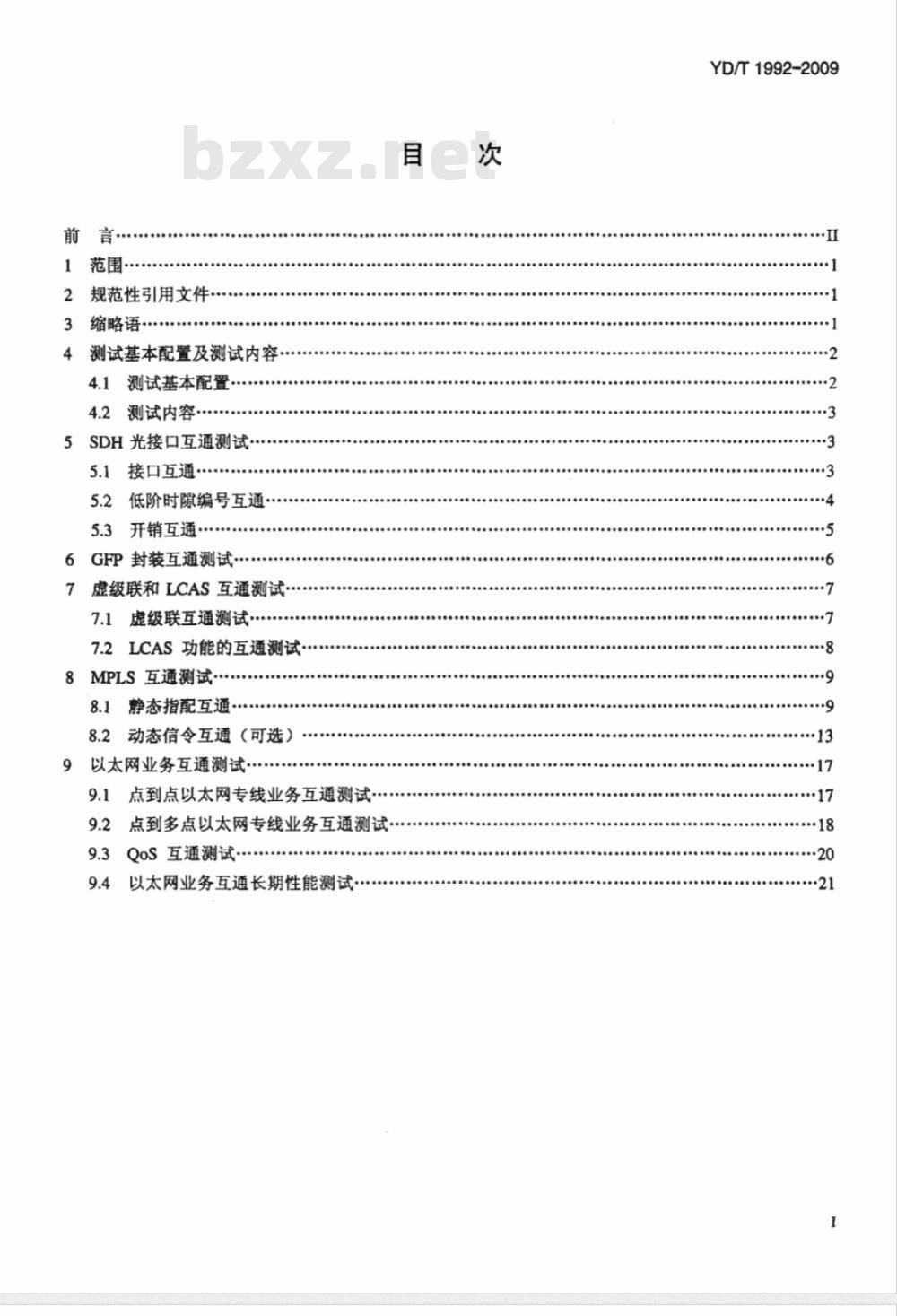

中华人民共和国工业和信息化部发布前言
1范围
2规范性引用文件
3缩略语..
4测试基本配置及测试内容
4.1测试基本配置
4.2测试内容·
5SDH光接口互通测试
5.1接口互通·
5.2低阶时隙编号互通·
5.3开销互通
6GFP封装互通测试·
虚级联和LCAS互通测试·
7.1虚级联互通测试
7.2LCAS功能的互通测试
8MPLS互通测试·
8.1静态指配互通
8.2动态信令互通（可选）此内容来自标准下载网
9以太网业务互通测试
9.1点到点以太网专线业务互通测试9.2点到多点以太网专线业务互通测试9.3QoS互通测试
9.4以太网业务互通长期性能测试·目
YD/T1992-2009
YD/T1992-2009

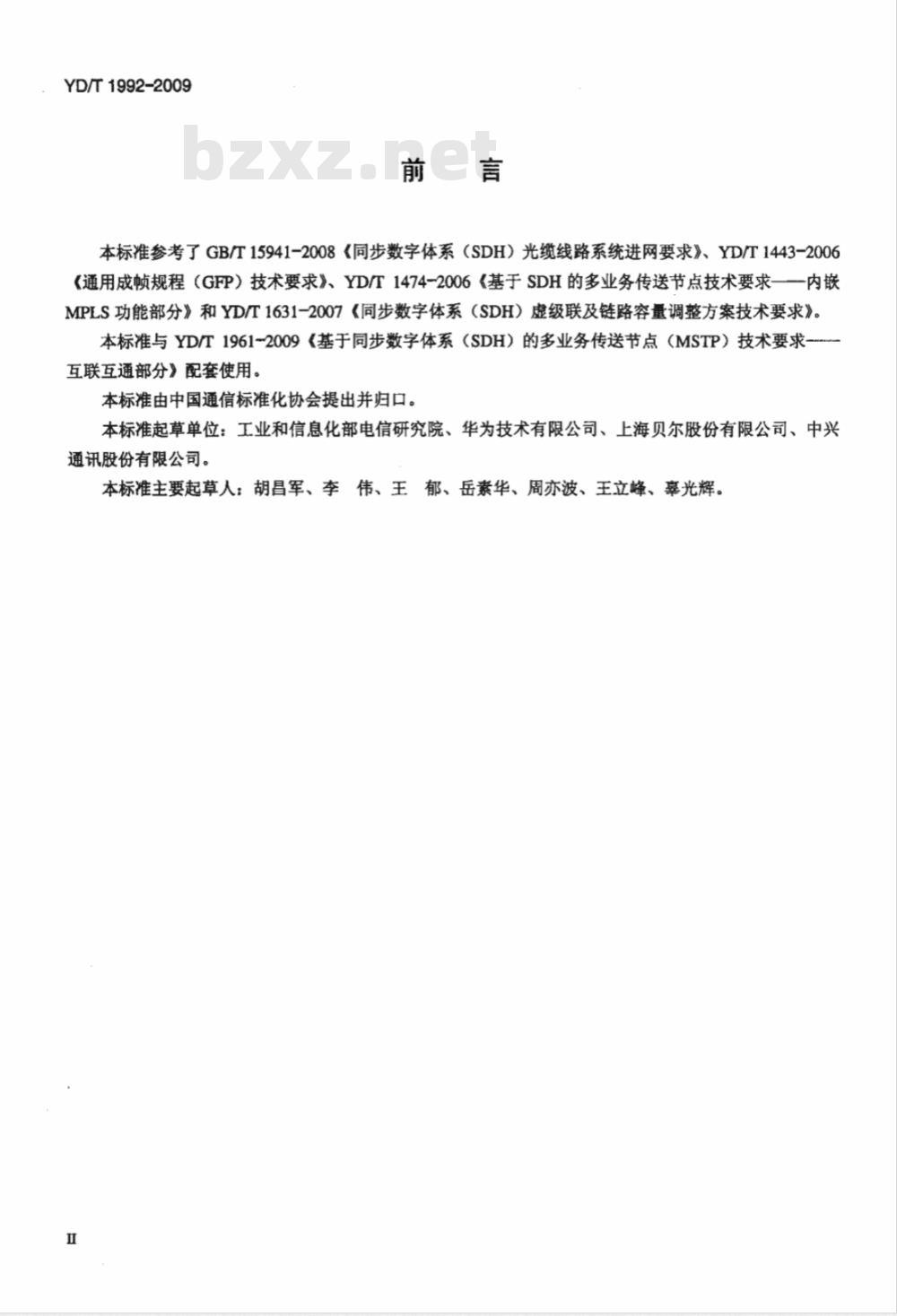

本标准参考了GB/T15941-2008《同步数字体系（SDH）光缆线路系统进网要求》、YD/T1443-2006《通用成顿规程（GFP）技术要求》、YD/T1474-2006《基于SDH的多业务传送节点技术要求一一内嵌MPLS功能部分》和YD/T1631-2007《同步数字体系（SDH）虚级联及链路容量调整方案技术要求》。本标准与YD/T1961~2009《基于同步数字体系（SDH）的多业务传送节点（MSTP）技术要求一互联互通部分》配套使用。
本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司、上海贝尔股份有限公司、中兴通讯股份有限公司。
本标准主要起草人：胡昌军、李伟、王郁、岳素华、周亦波、王立峰、辜光辉。I
YD/T1992-2009

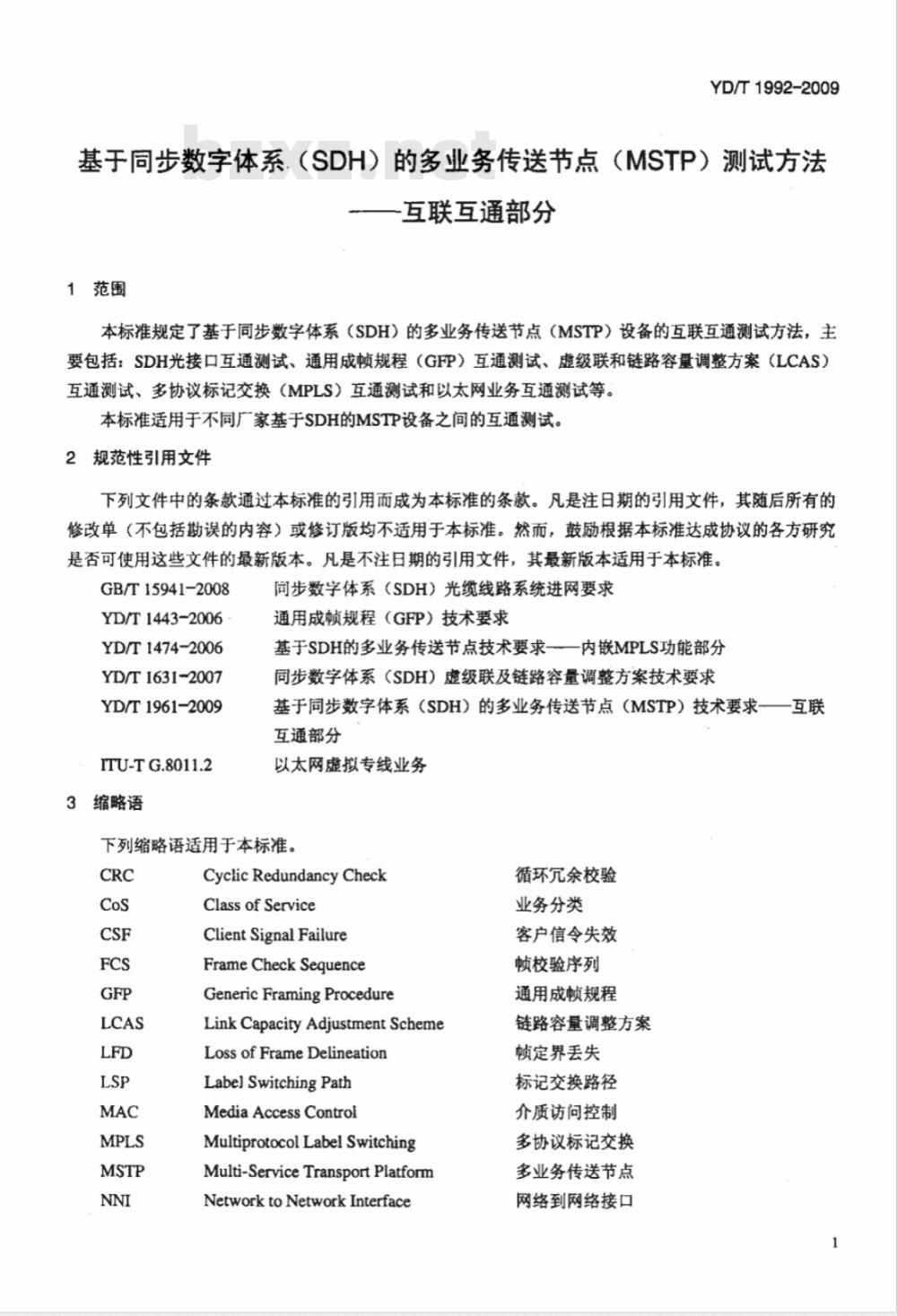

基于同步数字体系.（SDH）的多业务传送节点（MSTP）测试方法互联互通部分
1范围
本标准规定了基于同步数字体系（SDH）的多业务传送节点（MSTP）设备的互联互通测试方法，主要包括：SDH光接口互通测试、通用成顿规程（GFP）互通测试、虚级联和链路容量调整方案（LCAS）互通测试、多协议标记交换（MPLS）互通测试和以太网业务互通测试等。本标准适用于不同广家基于SDH的MSTP设备之间的互通测试。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T15941-2008
YD/T1443-2006
YD/T1474-2006
YD/T 1631-2007
YD/T1961-2009
ITU-T G.8011.2
3缩略语
同步数字体系（SDH）光缆线路系统进网要求通用成顿规程（GFP）技术要求
基于SDH的多业务传送节点技术要求一内嵌MPLS功能部分同步数字体系（SDH）虚级联及链路容量调整方案技术要求基于同步数字体系（SDH）的多业务传送节点（MSTP）技术要求一互联互通部分
以太网虚拟专线业务
下列缩略语适用于本标准。
Cyclic Redundancy Check
Class of Service
Client Signal Failure
FrameCheck Sequence
Generic Framing Procedure
LinkCapacityAdjustmentSchemeLoss of Frame Delineation
Label Switching Path
Media Access Control
Multiprotocol Label SwitchingMulti-Service Transport PlatformNetworktoNetworkInterface
循环穴余校验
业务分类
客户信令失效
顿校验序列
通用成顿规程
链路容量调整方案
顿定界丢失
标记交换路径
介质访问控制
多协议标记交换
多业务传送节点
网络到网络接口
YD/T1992-2009

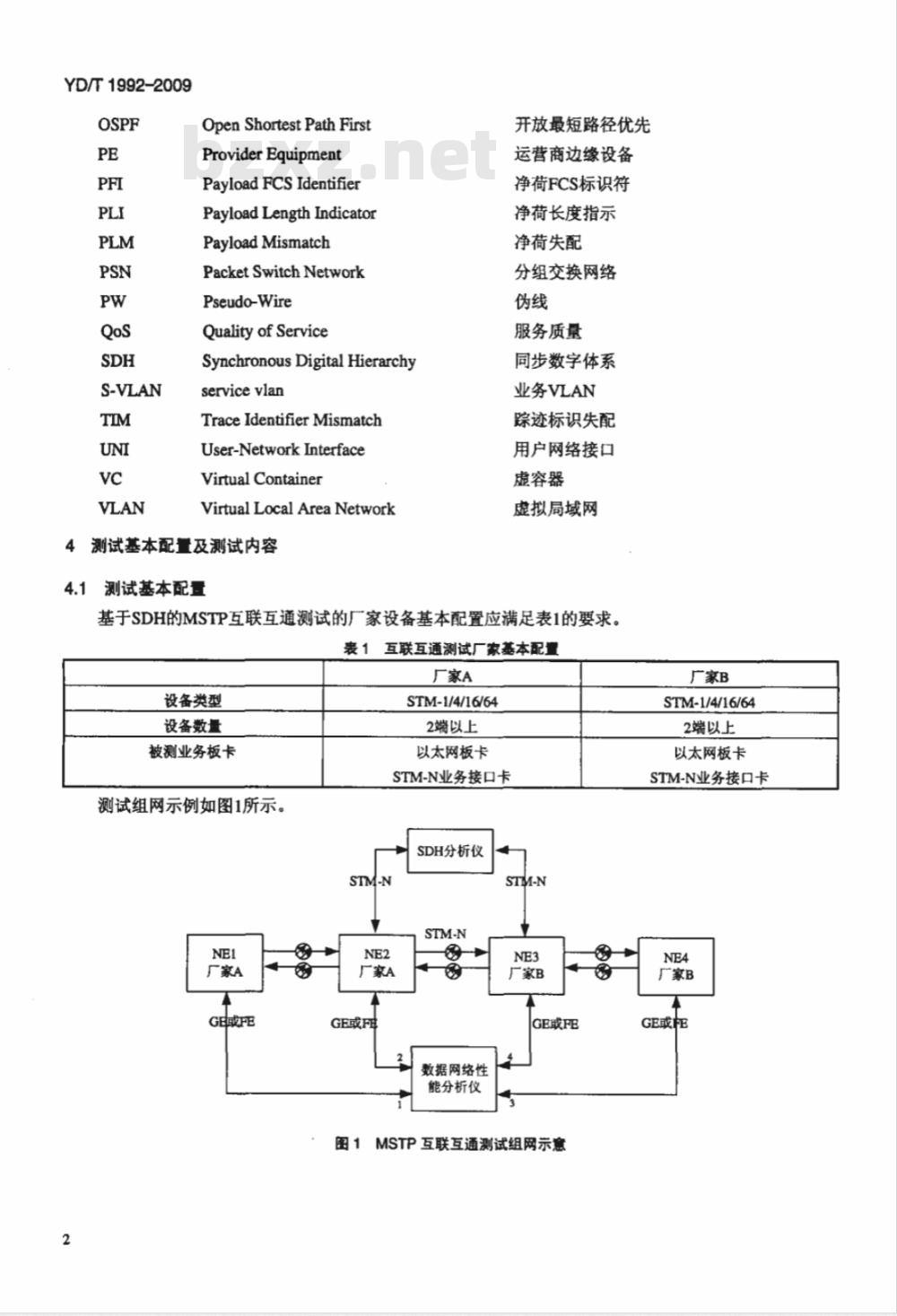

S-VLAN
Open Shortest PathFirst
Provider Equipment
Payload FCS Identifier
Payload Length Indicator
Payload Mismatch
PacketSwitchNetwork
Pseudo-Wire
Qualityof Service
SynchronousDigitalHierarchy
servicevlan
TraceIdentifierMismatch
User-Network Interface
Virtual Container
Virtual Local Area Network
4测试基本配量及测试内容
4.1测试基本配置
开放最短路径优先
运营商边缘设备
净荷FCS标识符
净荷长度指示
净荷失配
分组交换网络
服务质量
同步数字体系
业务VLAN
踪迹标识失配
用户网络接口
虚容器
虚拟局域网
基于SDH的MSTP互联互通测试的厂家设备基本配置应满足表1的要求。表 1 互联互通测试厂家基本配置厂家A
设备类型
设备数量
被测业务板卡
测试组网示例如图1所示。
厂家A
STM-1/4/16/64
2端以上
以太网板卡
STM-N业务接口卡
SDH分析仪
厂家A
GE或F
数据网络性
能分析仪
厂家B
图1MSTP互联互通测试组网示意
厂家B
STM-1/4/16/64
2端以上
以太网板卡
STM-N业务接口卡
厂家B
GE或相
4.2测试内容
YD/T1992-2009
YD/T1961-2009规定了如图2所示的互通模型，本标准对该互通模型涉及的互通内容规定了相应的测试方法，内容如下：
1）SDH光接口互通测试；
2）VC虚级联/LCAS互通测试；
3）GFP封装互通测试：
4）MPLS互通测试；
5）以太网业务互通测试。
具体测试方法见本标准第5～9章。MSTPX
Ethernet
VCAT/LCAS
Ethemet
VCAT/LCAS
图2MSTP互通模型
5SDH光接口互通测试
5.1接口互通
测试项目
测试目的
测试依据
测试仪表
测试配置
测试步骤
注意事项
SDH接口互通
验证两个厂家的MSTP设备SDH接口的互通性YD/T 1961-2009
SDH分析仪
测试配置如图3所示
厂家A
SDH分析仪
厂家B
图3SDH接口互通测试配置
1）如图3所示，连接仪表和被测设备；2）在NE1和NE2之间配置1条交叉颗粒为VC-12的SDH业务，业务能正常收发，无告警和误码；
3）连续测试15min以上，验证互通的稳定性；4）改变交又颗粒为VC-3，重复步骤2）和3)；5）改变交叉颗粒为VC-4，1
重复步骤2）和3）
YD/T1992-2009
5.2低阶时陈编号互通
测试项目
测试目的
测试依据
测试仪表
测试配置
测试步骤
注意事项
低阶时隙编号互通
验证两个厂家的MSTP设备时隙编号的互通性YD/T1961-2009
SDH分析仪
测试配置如图4所示
厂家A
SDH分析仪
厂家B
STM-NT
图4低阶时隙编号互通测试配量
1）如图4所示，连接仪表和被测设备；2）在NE1和NE2之间配置1条交叉颗粒为VC-12的SDH业务；3）NE1和NE2均配置支路口编号为1的VC-12时隙，业务应正常连通，无告警和误码；4）NE1和NE2均配置支路口编号为2的VC-12时隙，查看业务是否连通；如果正常连通，则证明两家设备的VC-12时隙编号一致；5）如果业务无法连通，把NE1或NE2的配置的支路编号修改为22，业务应可连通，并无告警和误码；
6）根据上述测试的结果，验证剩余时隙编号的互通性5.3开销互通
测试项目
测试目的
测试依据
测试仪表
测试配置
测试步骤
注意事项
SDH开销互通
验证两个厂家的MSTP设备高阶或低阶通道开销的互通性YD/T1961-2009
SDH分析仪和数据网络性能分析仪测试配置见图5和图6
厂家A
SDH分析仪
厂家B
（基于STM-N业务）
图5SDH开销互通测试配置
厂家A
FE威GE
数据网络性
能分析仪
厂家B
FE或GE
图6SDH开销互通测试配置（基于以太网业务）1）如图5所示，连接仪表和被测设备：YD/T1992-2009
2）在NE1和NE2之间配置1条交叉颗粒为VC-12VC-3/VC-4的SDH业务，业务能正常收发，无告警和误码；
3）设置NE1的JO开销的发送值，NE2的JO开销的接收值应和NE1的发送值一致；检查NE2的JO开销的期望接收值是否和实际接收值一致，如果不一致应有TIM告警产生；修改期望接收值和实际接收值一致，TIM告警应消失：如果NE2的JO开销的期望接收值不能修改，则应禁止JO开销的检测：4）对于J1和J2开销字节，重复步骤3)；5）设置NE2的JO、J1和J2开销的发送值，重复步骤3)；6）设置NE1的C2开销的发送值，NE2的C2开销的接收值应和NE1的发送值一致；检查NE2的C2开销的期望接收值是否和实际接收值一致，如果不一致应有HP-PLM告警产生；修改期望接收值和实际接收值一致，HP-PLM告警应消失；当NE1的C2字节设置为全“0”时，NE2应上报HP-UNEQ告警；如果NE2的C2开销的期望接收值不能修改，则应禁止C2开销的检测；C2字节的有关内容应符合GB/T15941-2008表5的规定；7）设置NE2的C2开销的发送值，重复步骤6)；8）设置NE1的V5（b5~b7）开销的发送值，检查NE2的V5（b5~b7）开销的接收值应和NE1的发送值一致：检查NE2的V5（b5~b7）开销的期望接收值是否和实际接收值一致，如果不一致应有LP-PLM告警产生；修改期望接收值和实际接收值一致，LP-PLM告警应消失：，当NE1的V5（b5~b7）开销设置为全“0”时，NE2应上报LP-UNEQ告警：如果NE2的V5（b5~b7）开销的期望值不能修改，则应禁止V5（b5~b7）开销的检测；V5(b5~b7）的有关内容应符合GB/T15941-2008表8的规定；9）设置NE2的V5（b5~b7）开销的发送值，重复步骤8)；10）如图6所示，在NE1和NE2之间配置1条映射颗粒为VC-12-Xv的以太网业务，业务能正常收发，无告警和丢包；11）检查两家设备的V5（b5~b7）内容应为“101”，K4扩展信号标签应为0x0D。12）如图6所示，在NE1和NE2之间分别配置1条映射颗粒为VC-3/4-Xv的以太网业务，业务能正常收发，无告警和丢包；13）检查两家设备的C2字节内容，应均为0x1B配置以太网业务时两个厂家设备的GFP映射设置应保持一致5
YD/T1992-2009
6GFP封装互通测试
测试项目
测试目的
测试依据
测试仪表
测试配置
测试步骤
注意事项
GFP封装协议互联互通
验证不同厂家以太网GPF映射协议的互通性YD/T1443-2006
数据网络性能分析仪，MSTP分析仪测试配置见图7和图8
厂家AB
MSTP分析仪
厂家A/B
FE或GE
GFP封装协议互联互通测试配重（与仪表互通）图7
厂家A
FE或GE
数据网络性
能分析仪
厂家B
FE或GE
图8GFP封装协议互联互通测试配量（不同厂家之间互通）1）如图7所示，连接仪表和厂家A的设备，选择封装协议为GFP；2）通过MSTP分析仪插入误码或GFP告警，验证厂家A能够检测、纠正误码，应能检测tHEC、eHEC的多个比特误码和FCS错顿，纠正tHEC、eHEC的单个比特误码；产生或识别GFP告警，支持的告警类型包括CSF告警、LFD告警；3）如图7所示，连接仪表和厂家B的设备，选择封装协议为GFP，重复步骤2)；4）如图8所示，厂家A和B通过STM-N接口连接，并连接仪表；双方配置以太网接口到VC的映射，选择GFP封装协议，双方配置相同的GFP参数，设置带宽为1个VC-12，查看是否有GFP相关的告警（LFD和CSF等），两个方向的收发数据包情况，是否有丢包和CRC错包；
5）业务正常连通后，NE1改变GFP参数的设置（如：是否扰码，FCS打开或关闭等），查看业务的连通性和收发数据包情况；GFP参数的详情参见YD/T1443-2006的相关内容；6）NE2改变GFP参数的设置（如：是否扰码，FCS打开或关闭等），查看业务的连通性和收发数据包情况；
7）修改NE1和NE2配置的GFP的参数（如：是否扰码，FCS打开或关闭等），保持双方GFP参数的一致，查看业务的连通性和收发数据包情况；8）不启动LCAS功能，双方配置VC-12-Xy的VC-12数目至最大，双方均应无告警，两个方向均应无丢包和CRC错包；
9）在最大VC-12数目情况下，进行吞吐量和时延性能测试；10）发送90%带宽流量连续测试15min以上，验证互通的稳定性。11）双方把映射颗粒修改为VC-3，重复步骤2）~8)；12）双方把映射颗粒修改为VC-4，重复步骤2）~8）如果接收端设备支持FCS自适应，那么即使互通厂家FCS校验位设置不同，业务仍能正常互通
7虚级联和LCAS互通测试
7.1虚级联互通测试
测试项目
测试目的
测试依据
测试仪表
测试配置
测试步骤
注意事项
虚级联的互联互通
验证不同厂家在VC-12/3/4虚级联时的性能和稳定性YD/T1631-2007
数据网络性能分析仪
测试配置见图9
厂家A
FE或GE
数据网络性
能分析仪
厂家B
FE或GE
图9虚级联互通测试配量
1）如图9所示，连接仪表和被测设备；YD/T1992-2009
2）双方配置以太网接口到VC的映射，设置带宽为1个VC-12，查看双方收发数据包情况，应无丢包和CRC错包：
3）双方设置映射带宽为m（m>1）个VC-12带宽，且m个VC-12的时隙编号不连续，查看双方收发数据包情况，应无丢包和CRC错包；4）不启动LCAS功能，双方配置VC-12-Xv的VC-12数目至最大，双方应无SDH的相关告警，两个方向收发数据包情况应正常；5）在最大VC-12数目情况下，进行吞吐量和时延性能测试；6）发送90%带宽流量连续测试15min以上，验证互通的稳定性。7）把映射颗粒配置为VC-3，重复步骤2）~6)；8）把映射颗粒配置为VC-4，重复步骤2）~6）YD/T1992-2009
7.2LCAS功能的互通测试
测试项目
测试目的
测试依据
测试仪表
测试配置
测试步骤
LCAS功能的互联互通
验证在LCAS模式下VC-12/3/4-Xv的互联互通性YD/T1631-2007
数据网络性能分析仪
测试配置见图10
厂家A
FE或GE
数据网络性」2
能分析仪
厂家B
FE或GE
图10LCAS功能互通测试配置
1）如图10所示，连接仪表和被测设备，其中NE1和NE2之间至少有2条线路可达；2）双方配置以太网接口到VC的映射，设置带宽为1个VC-12，使能LCAS功能，查看双方收发数据包情况，应无丢包和CRC错包：3）通过网管设置，NE1双向增加m个VC-12成员，查看在容量增加过程中应无丢包，并检查NE1和NE2的LCAS运行状态和成员信息；NE2双向增加n个VC-12成员，查看在容量增加过程中应无丢包，并检查NE1和NE2的LCAS运行状态和成员信息；4）通过网管设置，NE1双向删除m个VC-12成员，查看在容量减少过程中应无丢包（应保证删除成员后的带宽大于等于数据网络分析仪发送的数据流带宽），并检查NE1和NE2的LCAS运行状态和成员信息：NE2双向删除n个VC-12成员，查看在容量减少过程中应无丢包（应保证删除成员后的带宽大于等于数据网络分析仪发送的数据流带宽），并检查NE1和NE2的LCAS运行状态和成员信息；5）在步骤4）中，如果双向增加或删除VC-12成员有丢包，则分别进行源端和宿端增加或删除VC-12成员的测试；
6）双方系统端口容量设置为（m+n）VC-12,配置m个VC-12通过线路1和对方线路1相连，n个VC-12通过线路2和对方线路2相连。数据网络分析仪发送数据流，查看双方收发包情况；
7）数据网络分析仪以较低速率（小于等于n个VC-12）发送数据流，拔断线路1的发送光纤，查看在该过程中的数据包丢失情况和收发数据流情况。再恢复线路1的发送光纤，查看在该过程中的数据包丢失情况和收发数据流情况；8）发送90%带宽流量连续测试15min以上，验证稳定性。9）修改映射颗粒为VC-3，重复步骤2）~8)；10）修改映射颗粒为VC-4，重复步骤2）~8）注意事项|！
