1范围
接入网用户端设备远程管理技术要求第2部分：接口协议wwW.bzxz.Net
本部分规定了接入网用户端设备远程管理各接口的协议要求。YD/T1994.2-2009
本部分适用于对接入网用户端设备，即频谱扩展的第二代不对称数字用户线用户端设备、第二代甚高速数字用户线用户端设备、基于以太网方式的无源光网络的光网络终端和吉比特无源光网络的光网络终端进行远程管理。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。YD/T1347-2005
YD/T1771-2008
ITU-TG984.4(2008)
接入网技术要求一一ADSL用户端设备远程管理接入网技术要求——EPON系统互通性吉比特无源光网络（G-PON）：ONT管理控制接口规范BroadbandFORUMTR-069Amendment1CPEWAN管理协议
IETFRFC959
IETFRFC1157
IETFRFC1350
IETFRFC1901
IETFRFC2616
3缩略语
下列缩略语适用于本部分。
ADSL2+
文件传输协议(FTP)
简单网络管理协议（SNMPv1）
简单文件传输协议(TFTP）（v2）基于团体名的SNMPv2
超文本传送协议（HTTP）1.1
AsymmetricDigital SubscriberLine2plusBusinessSupportSystem
CommonObjectRequestBrokerArchitectureCustomer Premises Equipment
Digital Subscriber Line
Digital Subscriber Line Access MultiplexerElement Management System
Ethernet Passive Optical NetworkFileTransfer Protocol
Gigabit-CapablePassiveOpticalNetwork频谱扩展的第二代不对称数字用户线业务支撑系统
公共对象请求代理体系结构
用户驻地设备
数字用户线
数字用户线接入复用器
网元管理系统
基于以太网方式的无源光网络
文件传输协议
吉比特无源光网络
YD/T1994.2-2009
Hypertext Transfer Protocol
Multi-Dwelling Unit
Optical LineTermination
OpticalNetworkTermination
Operations Support System
Passive Optical Network
RemoteManagementSystem
Remote Procedure Call
Simple Network Management ProtocolSimpleObjectAccessProtocol
Trivial File Transfer ProtocolUniform ResourceLocator
Very high speed Digital Subscriber Line 2远程管理参考模型
超文本传送协议
多住户单元
光线路终端
光网络终端
运行支撑系统
无源光网络
远程管理服务器
远程过程调用
简单网络管理协议
简单对象访问协议
简单文件传输协议
统一资源定位器
第二代甚高速数字用户线

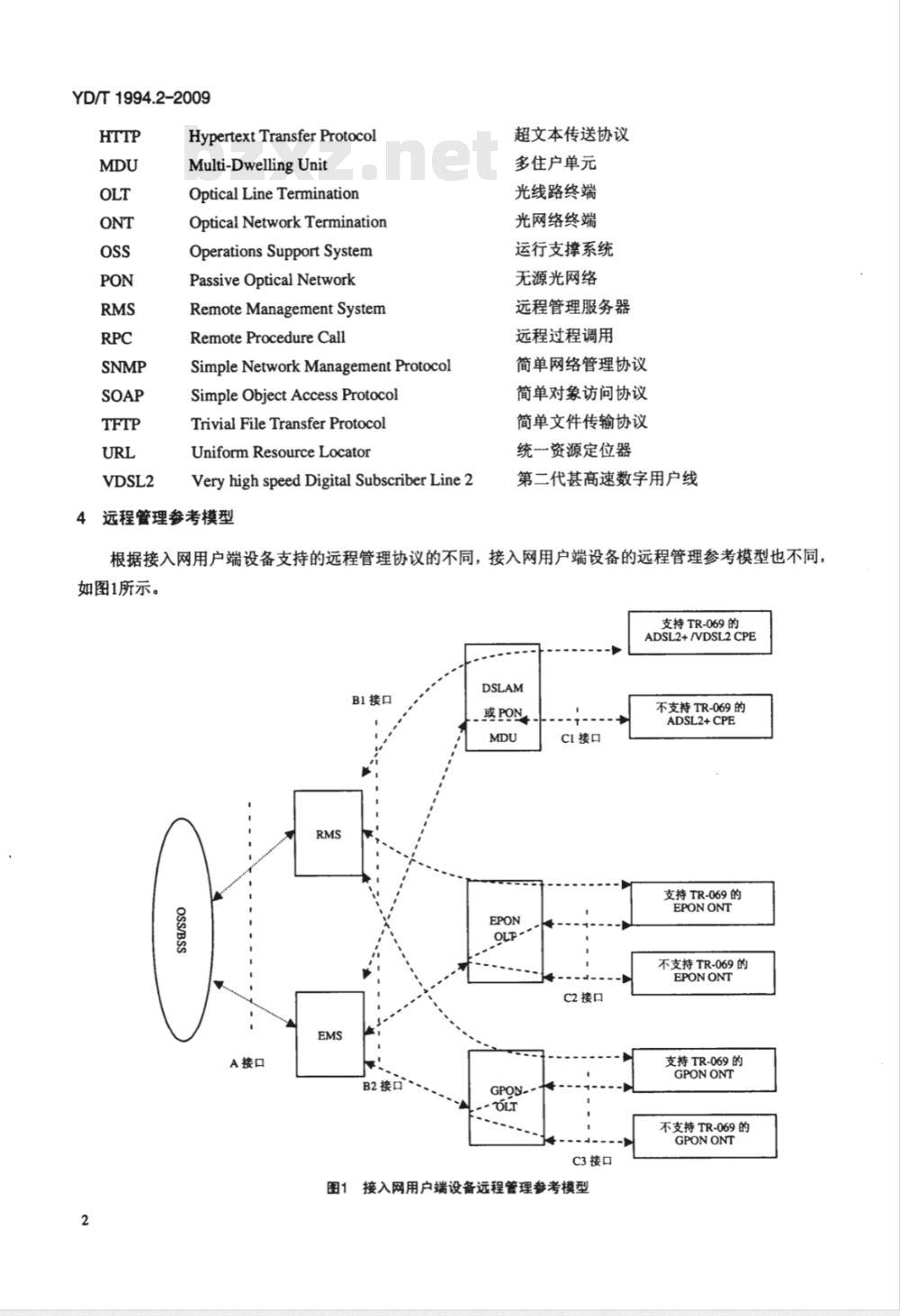

根据接入网用户端设备支持的远程管理协议的不同，接入网用户端设备的远程管理参考模型也不同，如图1所示。
支持TR-069的
ADSL2+/VDSL2CPE
B1接口
OSS/BSS
A接口
B2接口
CI接口
C2接口
C3接口
图1接入网用户端设备远程管理参考模型2
不支持TR-069的
ADSL2+CPE
支持TR-069的
EPONONT
不支持TR-069的
EPONONT
支持TR-069的
GPONONT
不支持TR-069的
GPONONT
对支持TR-069的ADSL2+/VDSL2CPE，其远程管理功能由RMS直接完成。YD/T1994.2-2009
对不支持TR-069的ADSL2+CPE，其远程管理功能由EMS通过DSLAM/MDU代理完成。对支持TR-069的PONONT，其远程管理功能主要由RMS直接完成，但其中跟PON层相关的管理功能还需要EMS通过OLT代理完成。
对不支持TR-069的PONONT，其远程管理功能由EMS通过OLT代理完成。5A接口协议要求
A接口是RMS/EMS与OSS/BSS的接口。通过该接口，RMS/EMS可以接收来自高层管理系统的配置和业务指配信息，并向高层管理系统提供接入网用户端设备的信息，包括设备状态信息、配置信息、故障诊断信息等。
A接口采用的协议可以但不限于如下协议之一：TL1;
CORBA;
数据库中间表等。
6B接口协议要求
6.1B1接口协议要求
B1接口是RMS与支持TR-069的接入网用户端设备的接口，通过该接口，RMS完成对DSLCPE的远程管理，完成对PONONT的非PON层的远程管理。B1接口应支持除以下特殊规定之外的BroadbandFORUMTR-069Amendment1中的规定：a）表1列出了本部分所扩展的inform事件。表1扩展Inform事件
事件代码
“XCCSAOFFLINE”
（可选）
XCCSAADMINPASSWORD
CHANGE
X CCSAALARM
累计行为
表明会话是由于被管理设
备将关机或休眠而建立的
修改维护管理账号的密码
告警主动上报
RMS的成功响应
InformResponse
InformResponse
InformResponse
重传/丢弃策略
被管理设备不需重发
被管理设备不应丢弃该事件
被管理设备不应丢弃该事件
b）表2列出了本部分所要求的RPC方法，与BroadbandFORUMTR-069Amendment1的不同之处参见附录A。
表2本部分对RPC方法的要求
方法名称
接入网用户端设备方法
GetRPCMethods
SetParameterValues
GetParameterValues
本部分规定
接入网用户端设备要求
RMS要求
YD/T1994.2-2009
方法名称
接入网用户端设备方法
GetParameterNames
SetParameterAttributes
GetParameterAttributes
AddObject
DeleteObject
Reboot
Download
Upload
FactoryReset
GetQueuedTransfers
Schedulelnform
SetVouchers
GetOptions
RMS方法
GetRPCMethods
Inform
TransferComplete
RequestDownload
Kicked
注：“M”表示必需支持，“O”表示可选支持表2(续）
本部分规定
接入网用户端设备要求
RMS要求
c）当采用表2中“Factoryreset”方法时，接入网用户端设备应具有保留关键参数的能力，包括RMSURL、接入网用户端设备和RMS间认证的用户名/密码信息等，以便在进行出厂重置后能够与RMS进行正常连接。
当进行接入网用户端设备文件下载时，应支持FTP（见IETFRFC959）或TFTP（见IETFRFC1350）或HTTP1.1（见IETFRFC2616）协议。2B2接口协议要求
B2接口是EMS与DSLAM/MDU/OLT的接口，通过该接口，EMS将ADLS2+CPE和PONONT的远程管理信息下发到DSLAM/MDU/OLT，由DSLAM/MDU/OLT代理完成远程管理功能B2接口应支持SNMP、SNMPv1（见IETFRFC1157）或SNMPv2c（见IETFRFC1901）），建议支持
SNMPv3。
当采用SNMPv1和SNMPv2c时应可以和访问控制列表相结合，控制非法网管接入设备，同时不使用public/private作为缺省团体名，缺省只读团体名和读写团体名称不能够相同，并且具有提示管理员修改团体名的功能。
7C接口协议要求
C1接口协议要求
C1接口是DSLAM/MDU与不支持TR-069的ADSL2+CPE的接口，通过该接口，DSLAM/MDU将EMS下发给ADSL2+CPE的管理信息代理转发给ADSL2+CPE。4
C1接口协议要求见YD/T1347-2005中9.2.1节的规定。YD/T1994.2-2009
当进行接入网用户端设备文件下载时，应支持FTP（见IETFRFC959）或TFTP（见IETFRFC1350）或HTTP1.1（见IETFRFC2616）协议。7.2C2接口协议要求
C2接口是EPONOLT与不支持TR-069的EPONONT、支持TR-069的EPONONT中PON层相关的管理接口，通过该接口，EPONOLT将EMS下发给EPONONT的管理信息代理转发给EPONONT。C2接口协议要求见YD/T1771-2008中8.2、8.3、8.4节的规定。当进行接入网用户端设备文件下载时，应支持FTP（见IETFRFC959）或TFTP（见IETFRFC1350）或HTTP1.1（见IETFRFC2616）协议。7.3C3接口协议要求
C3接口是GPONOLT与不支持TR-069的GPONONT、支持TR-069的GPONONT中PON层相关的管理接口，通过该接口，GPONOLT将EMS下发给GPONONT的管理信息代理转发给GPONONT。C3接口协议要求见ITU-TG.984.4（2008）的规定。当进行接入网用户端设备文件下载时，应支持FTP（见IETFRFC959）或TFTP（见IETFRFC1350）或HTTP1.1（见IETFRFC2616）协议。5
YD/T1994.2-2009
附录A
（资料性附录）
本部分与BroadbandFORUMTR-069Amendment1中规定的RPC方法的区别表A.1列出了本部分所要求的RPC方法与BroadbandFORUMTR-069Amendment1中规定的不同之以供参考。
本部分对RPC方法的要求及与BroadbandFORUMTR-069Amendment1规定的区别表A.1
BroadbandFORUMTR-069Amendment1规定RMS要求
接入网用户端设备要求
RMS要求
本部分规定
接入网用户端设备要求
方法名称
接入网用户端设备方法
SetParameterAttributes
GetParameterValues
SetParameterValues
GetParameterNames
GetRPCMethods
GetParameterAttributes
DeleteObject
Addobject
Download
Reboot
Upload
FactoryReset
GetQueuedTransfers
ScheduleInform
SetVouchers
GetOptions
RMS方法
RequestDownload
TransferComplete
GetRPCMethods
Kicked
Inform
“0”表示可选支持
注：“M”表示必需支持，
