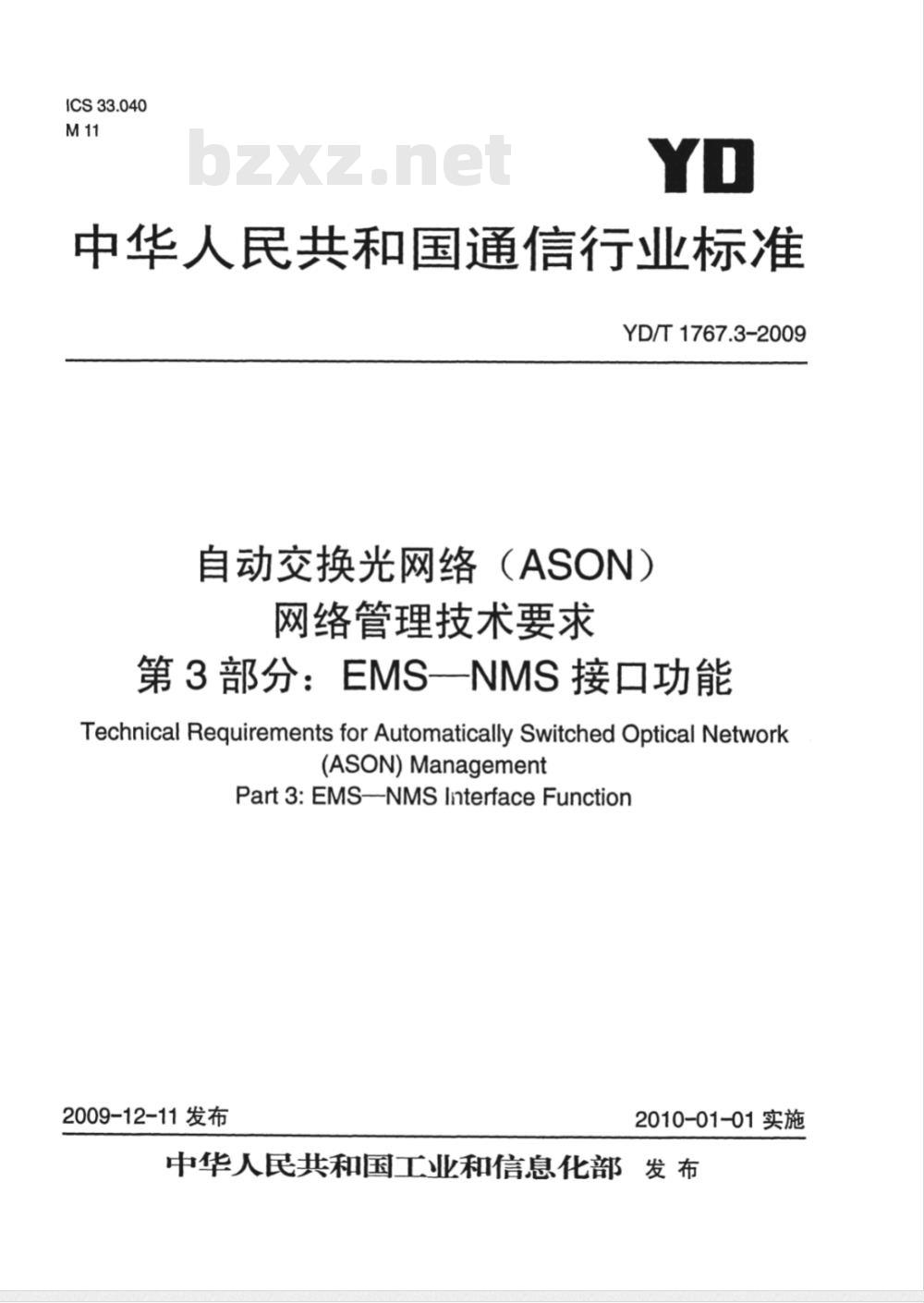

【通信行业标准(YD)】 自动交换光网络（ASON）网络管理技术要求 第3部分：EMS-NMS接口功能

ICS33.040
中华人民共和国通信行业标准
YD/T 1767.3-2009
自动交换光网络（ASON）
网络管理技术要求
第 3部分：EMS一NMS接口功能　Technical Requirements for Automatically Switched Optical Network(AsON)Management
Part3:EMSNMS linterfaceFunction2009-12-11发布
2010-01-01实施

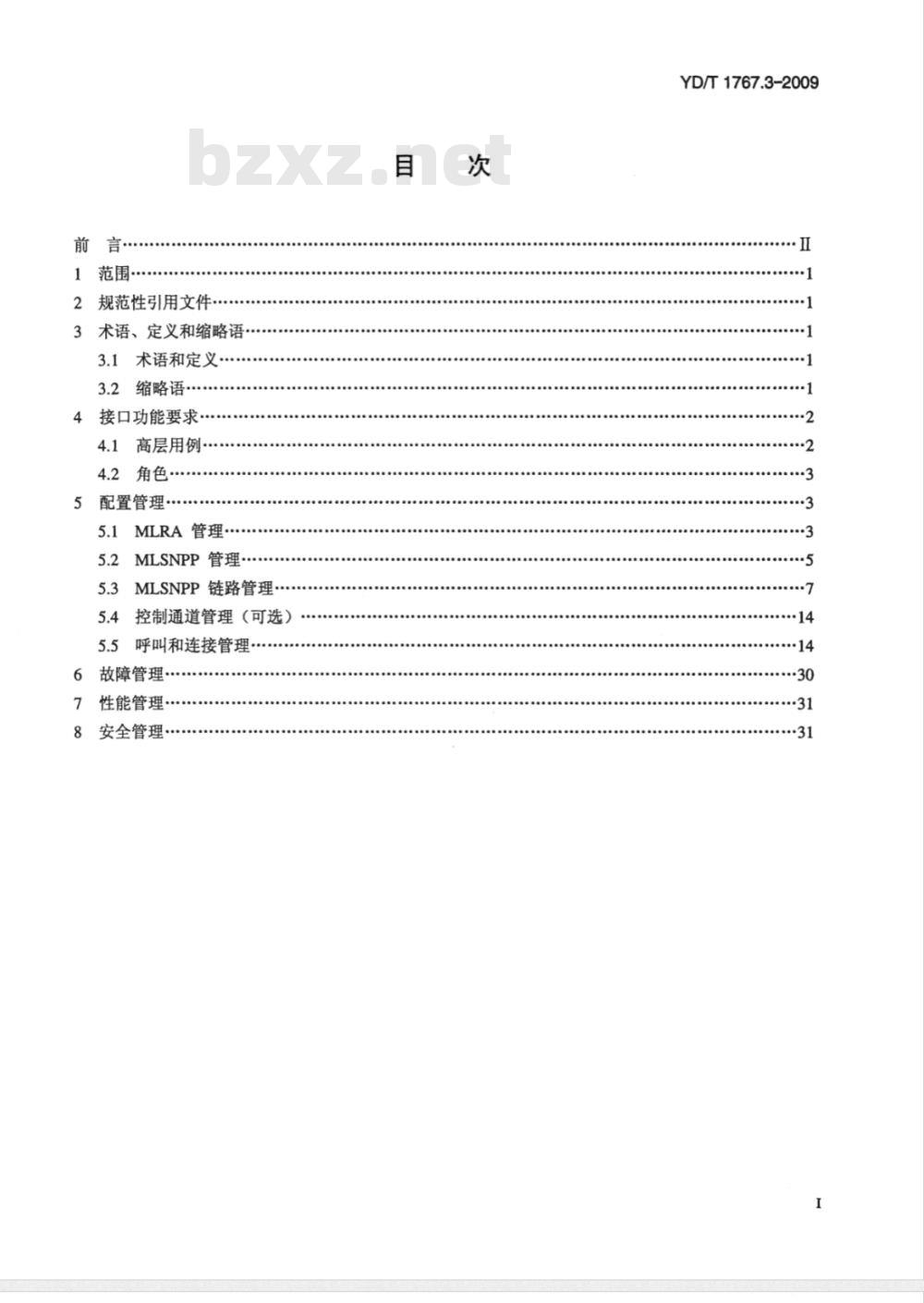

中华人民共和国工业和信息化部发布前言…
1范围
2规范性引用文件，
3术语、定义和缩略语·
3.1术语和定义
3.2缩略语·
4接口功能要求
4.1高层用例…
4.2角色
5配置管理
5.1MLRA管理
5.2MLSNPP管理..
5.3MLSNPP链路管理.
5.4控制通道管理（可选）
5.5呼叫和连接管理
6故障管理
性能管理·
安全管理：
YD/T1767.3-2009

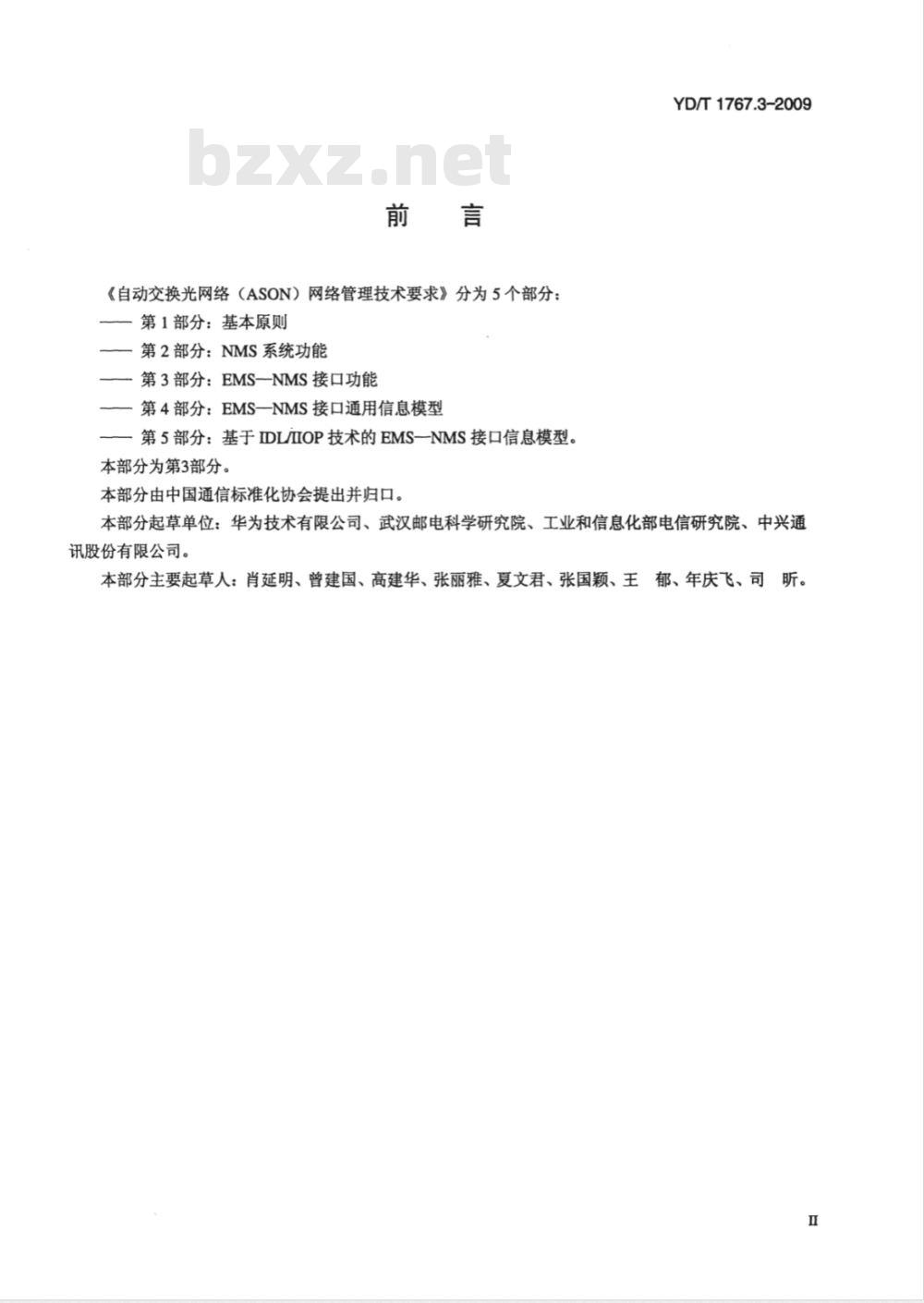

《自动交换光网络（ASON）网络管理技术要求》分为5个部分：第1部分：基本原则
一第2部分：NMS系统功能
一第3部分：EMS一NMS接口功能
—第4部分：EMS一NMS接口通用信息模型一第5部分：基于IDL/IOP技术的EMS一NMS接口信息模型。本部分为第3部分。
本部分由中国通信标准化协会提出并归口。YD/T1767.3-2009
本部分起草单位：华为技术有限公司、武汉邮电科学研究院、工业和信息化部电信研究院、中兴通讯股份有限公司。
本部分主要起草人：肖延明、曾建国、高建华、张丽雅、夏文君、张国颖、王郁、年庆飞、司昕。Ⅱ

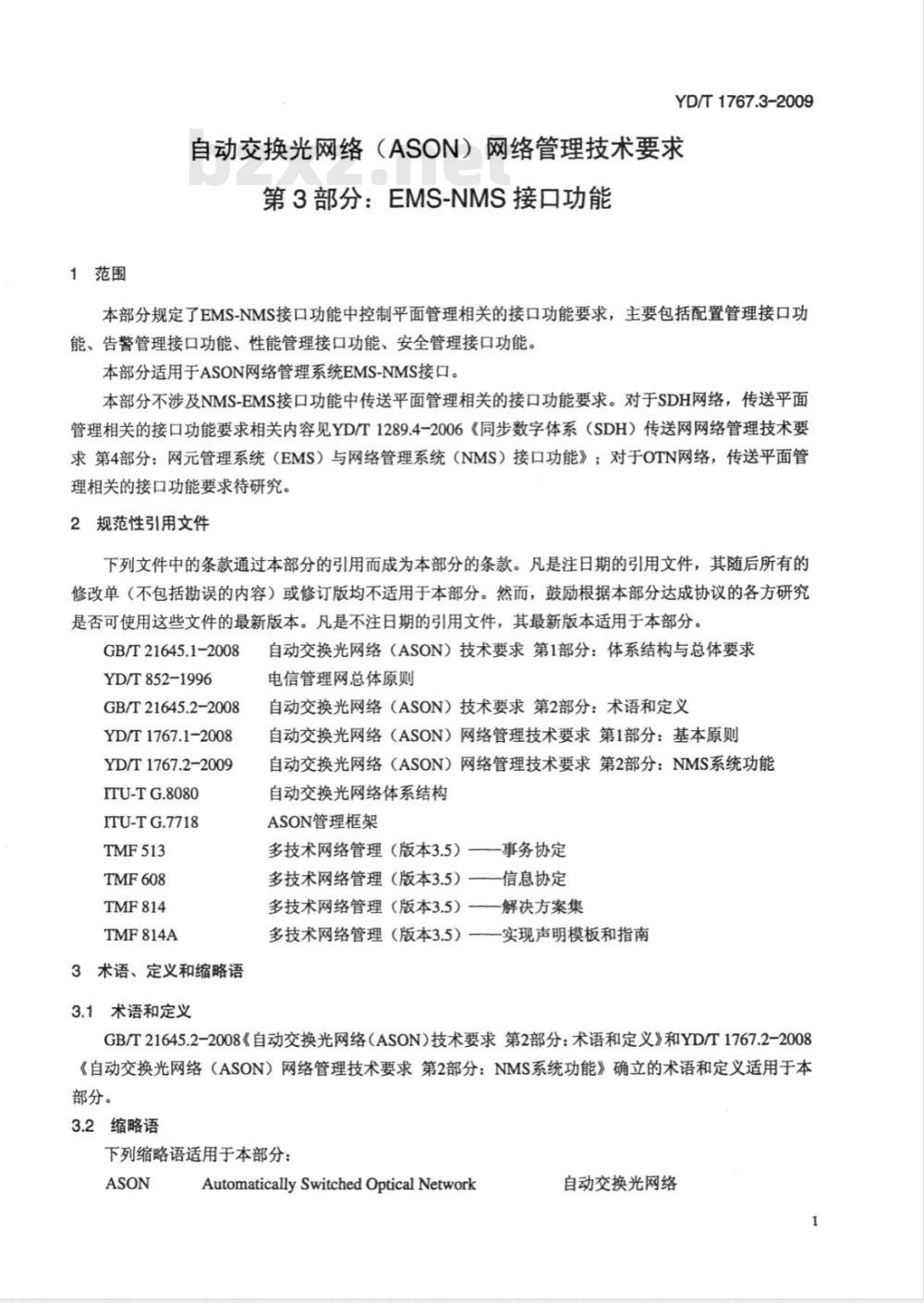

1范围
YD/T1767.3-2009
自动交换光网络（ASON）网络管理技术要求第3部分：EMS-NMS接口功能
本部分规定了EMS-NMS接口功能中控制平面管理相关的接口功能要求，主要包括配置管理接口功能、告警管理接口功能、性能管理接口功能、安全管理接口功能。本部分适用于ASON网络管理系统EMS-NMS接口。本部分不涉及NMS-EMS接口功能中传送平面管理相关的接口功能要求。对于SDH网络，传送平面管理相关的接口功能要求相关内容见YD/T1289.4-2006《同步数字体系（SDH）传送网网络管理技术要求第4部分：网元管理系统（EMS）与网络管理系统（NMS）接口功能》；对于OTN网络，传送平面管理相关的接口功能要求待研究。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T21645.1-2008
YD/T852-1996
GB/T21645.2-2008
YD/T1767.1-2008
YD/T1767.2-2009
ITU-TG.8080
ITU-TG.7718
TMF513
TMF608
TMF814
TMF814A
3术语、定义和缩略语
3.1术语和定义
自动交换光网络（ASON）技术要求第1部分：体系结构与总体要求电信管理网总体原则
自动交换光网络（ASON）技术要求第2部分：术语和定义自动交换光网络（ASON）网络管理技术要求第1部分：基本原则自动交换光网络（ASON）网络管理技术要求第2部分：NMS系统功能自动交换光网络体系结构
ASON管理框架
多技术网络管理（版本3.5）——事务协定多技术网络管理（版本3.5）一—信息协定多技术网络管理（版本3.5）—解决方案集多技术网络管理（版本3.5）一一实现声明模板和指南GB/T21645.2-2008《自动交换光网络（ASON）技术要求第2部分：术语和定义》和YD/T1767.2-2008《自动交换光网络（ASON）网络管理技术要求第2部分：NMS系统功能》确立的术语和定义适用于本部分。

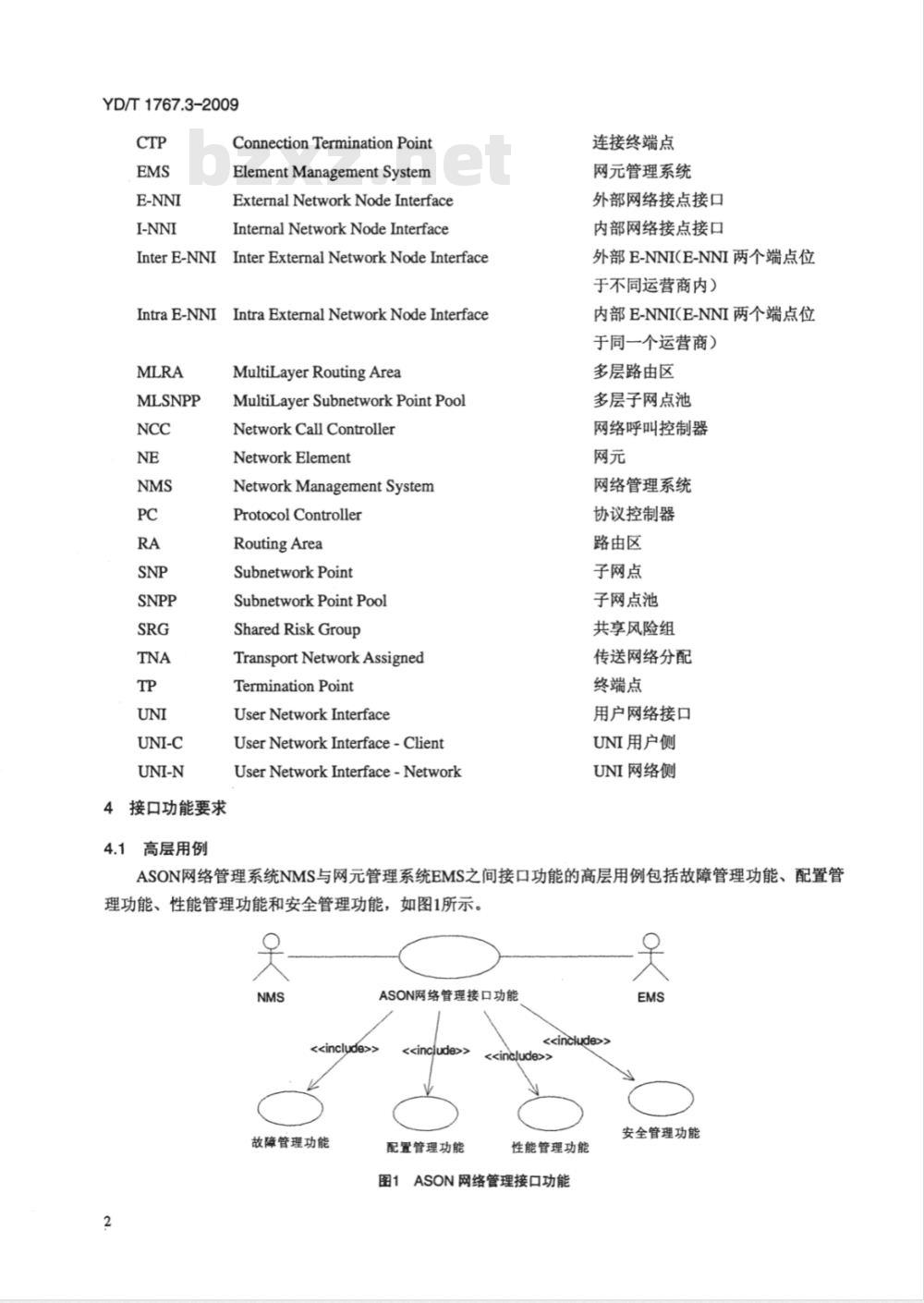

3.2缩略语
下列缩略语适用于本部分：
AutomaticallySwitchedOpticalNetwork自动交换光网络
YD/T1767.3-2009
InterE-NNI
IntraE-NNI
MLSNPP
ConnectionTerminationPoint
ElementManagementSystem
ExternalNetworkNodeInterfaceInternalNetworkNodeInterfaceInterExternalNetworkNode InterfaceIntra External NetworkNodeInterfaceMultiLayerRoutingArea
MultiLayerSubnetworkPointPoolNetworkCallController
Network Element
NetworkManagementSystem
Protocol Controller
Routing Area
SubnetworkPoint
SubnetworkPointPool
Shared Risk Group
Transport Network Assigned
TerminationPoint
UserNetworkInterface
UserNetwork Interface-ClientUserNetworkInterface-Network4接口功能要求
高层用例
连接终端点
网元管理系统
外部网络接点接口
内部网络接点接口
外部E-NNI(E-NNI两个端点位
于不同运营商内）
内部E-NNI(E-NNI两个端点位
于同一个运营商）
多层路由区
多层子网点池
网络呼叫控制器
网络管理系统
协议控制器
路由区
子网点
子网点池
共享风险组
传送网络分配
终端点
用户网络接口
UNI用户侧
UNI网络侧
ASON网络管理系统NMS与网元管理系统EMS之间接口功能的高层用例包括故障管理功能、配置管理功能、性能管理功能和安全管理功能，如图1所示。O
<故障管理功能
ASON网络管理接口功能
sincludes
sinciude
sinclude>>
配置管理功能
性能管理功能
图1ASON网络管理接口功能
安全管理功能
4.2角色
NMS。
5配置管理
YD/T1767.3-2009
ASON网络管理系统NMS与网元管理系统EMS之间配置接口功能的用例包括MLRA管理、MLSNPP管理、MLSNPP链路管理、控制通道管理、呼叫和连接管理，如图2所示。O
<
<MLRA管理
MLSNPP管理
（配置管理功能）
<>
MLSNPP链路管理
s>
kinclude>
呼叫和连接管理
控制通道管理
图2ASON网络配置管理接口功能
5.1MLRA管理
5.1.1查询所有MLRA
EMS应允许NMS查询EMS所有MLRA信息，请求参数无。若查询成功，返回信息如下：-MLRA对象列表。
每个MLRA对象包含如下属性：
MLRA标识符；
一用户标签；
路由区级别（取值包括顶级MLRA、中间级MLRA、路由节点）；一对应的网元标识符（当MLRA对象是路由节点时非空）；-SRG列表（当MLRA对象是路由节点时非空）；一附加信息。
每个SRG对象包含如下属性：
风险类型（取值：例如机房等）；一风险组标识符。
5.1.2查询指定MLRA的属性bZxz.net
EMS应允许NMS查询指定MLRA信息，请求中包括以下参数：-MLRA标识符。
若查询成功，返回信息如下：
MLRA标识符；
YD/T1767.3-2009
一用户标签；
一路由区级别（取值包括顶级MLRA、中间级MLRA、路由节点）；一对应的网元标识符（当MLRA对象是路由节点时非空）；-SRG列表（当MLRA对象是路由节点时非空）；一附加信息。
每个SRG对象包含如下属性：
一风险类型（取值：例如机房等）；一风险组标识符。
5.1.3查询指定MLRA所有子MLRA
EMS应允许NMS查询EMS指定MLRA所包含的子MLRA，请求中包括以下参数：-MLRA标识符。
若查询成功，返回信息如下；
一子MLRA对象列表。
每个子MLRA对象包含如下属性：-MLRA标识符；
一用户标签；
一路由区级别（取值包括项级MLRA、中间级MLRA、路由节点）；-对应的网元标识符（当MLRA对象是路由节点时非空）；-SRG列表（当MLRA对象是路由节点时非空）；一附加信息。
每个SRG对象包含如下属性：
一风险类型（取值：例如机房等）；风险组标识符。
5.1.4修改MLRA通用属性
EMS应允许NMS修改MLRA通用属性，请求参数如下：-MLRA标识符；
一用户标签；
附加信息。
5.1.5MLRA创建通知上报
当EMS侧创建新MLRA时，需要主动向NMS上报MLRA创建通知，通知参数包含：-MLRA标识符；
一用户标签；
一路由区级别（取值包括顶级MLRA、中间级MLRA、路由节点）；一对应的网元标识符（当MLRA对象是路由节点时非空）；一SRG列表（当MLRA对象是路由节点时非空）；一附加信息。
每个SRG对象包含如下属性：
一风险类型（取值：例如机房等）；一风险组标识符。
5.1.6MLRA删除通知上报
YD/T1767.3-2009
当EMS侧删除MLRA时，需要主动向NMS上报MLRA删除通知，通知参数包含：-MLRA标识符。
5.1.7MLRA属性改变通知上报
当EMS侧MLRA属性改变时，需要主动向NMS上报MLRA属性改变通知，通知参数包含：-MLRA标识符；
一用户标签；
一路由区级别（取值包括顶级MLRA、中间级MLRA、路由节点）；一对应的网元标识符（当MLRA对象是路由节点时非空）；-SRG列表（当MLRA对象是路由节点时非空）；一附加信息。
每个SRG对象包含如下属性：
一风险类型（取值：例如机房等）：一风险组标识符。
5.2MLSNPP管理
5.2.1查询MLRA内所有MLSNPP
EMS应允许NMS查询控制域所有MLSNPP信息，请求中包含以下参数：MLRA标识符。
若查询成功，返回信息如下：
一MLSNPP对象列表。
每个MLSNPP对象含如下属性：
-MLSNPP标识符；
一用户标签；
一方向（取值包括双向/发送/接收/未知）。-LayeredSNPP列表；
一附加信息。
每个LayeredSNPP对象包含如下属性：层速率；
-SNPP列表。
每个SNPP对象包含如下属性：
一SNPP标识符；
TNA地址；
一TNA组地址；
一MLRA标识符；
-SNP列表。
YD/T1767.3-2009
每个SNP对象主要包括以下参数：SNP标识符；
—TP名称；
TNA地址。
5.2.2查询终端点使用状态
EMS应允许NMS查询指定终端点使用状态，请求中包含以下参数：TP/SNP标识符列表。
若查询成功，返回信息如下：
-TP/SNP使用状态列表。
每个TP/SNP使用状态主要包括以下参数：TP/SNP标识符；
一资源归属（取值包括控制平面资源、传送平面资源）；一可用状态（取值包括可用、不可用）；附加信息（取值：例如规划预留状态等）。5.2.3设置TNA地址
EMS应允许NMS针对MLSNPP中部分SNPP/SNP设置TNA地址及TNA组地址，请求中包含以下参数：-MLSNPP标识符；
-SNPP标识符列表；
一SNP标识符列表；
—TNA地址；
一TNA组地址。
5.2.4修改MLSNPP通用属性
EMS应允许NMS修改MLSNPP通用属性，请求参数如下：-MLSNPP标识符：
一用户标签；
一附加信息。
5.2.5MLSNPP创建通知上报
当EMS侧创建新MLSNPP时，需要主动向NMS上报MLSNPP创建通知，通知参数包含：一MLSNPP标识符；
一用户标签；
一方向（取值包括双向、发送、接收、未知）；—LayeredSNPP列表；
一附加信息。
每个LayeredSNPP对象包含如下属性：一层速率；
SNPP列表。
每个SNPP对象包含如下属性：
-SNPP标识符；
-TNA地址；
一TNA组地址；
—MLRA标识符；
一SNP列表。
每个SNP对象主要包括以下参数：—SNP标识符；
一TP名称；
TNA地址。
5.2.6MLSNPP删除通知上报
YD/T1767.3-2009
当EMS侧删除MLSNPP时，需要主动向NMS上报MLSNPP删除通知，通知参数包含：-MLSNPP标识符。
5.3MLSNPP链路管理
5.3.1设置MLSNPP链路的TNA地址EMS应允许NMS设置MLSNPP链路（UNI-N或UNI-C端）的TNA地址，请求中包含以下参数：-MLSNPP链路标识符；
一TNA地址。
5.3.2分配UNI信令控制器（可选）EMS应允许NMS针对UNI相关的MLSNPP链路一端分配信令控制器，请求中包含以下参数：-MLSNPP链路标识符；
-UNI信令控制器标识符。
5.3.3去分配UNI信令控制器（可选）EMS应允许NMS针对UNI相关的MLSNPP链路一端去分配信令控制器，请求中包含以下参数：-MLSNPP链路标识符。
5.3.4使能UNI信令控制器
EMS应允许NMS使能UNI相关的MLSNPP链路一端信令控制器，请求中包含以下参数：-MLSNPP链路标识符。
5.3.5禁止UNI信令控制器
EMS应允许NMS禁止UNI相关的MLSNPP链路一端信令控制器，请求中包含以下参数：一MLSNPP链路标识符
5.3.6调整UNI信令协议参数
EMS应允许NMS调整UNI相关的MLSNPP链路一端信令控制器信令协议参数，请求中包含以下参数：-MLSNPP链路标识符；
-协议参数列表（包括协议类型、版本号等）。5.3.7分配UNI发现控制器（可选）EMS应允许NMS针对UNI分配发现控制器，请求中包含以下参数：-MLSNPP/SNPP/CTP;
YD/T1767.3-2009
一UNI发现控制器标识符。
5.3.8去分配UNI发现控制器（可选）EMS应允许NMS针对UNI去分配发现控制器，请求中包含以下参数：-MLSNPP/SNPP/CTP。
5.3.9使能UNI发现控制器（可选）EMS应允许NMS使能UNI相关的发现控制器，请求中包含以下参数：-MLSNPP/SNPP/CTP。
5.3.10禁止UNI发现控制器（可选）EMS应允许NMS禁止UNI相关的发现控制器，请求中包含以下参数：-MLSNPP/SNPP/CTP。
5.3.11调整UNI发现协议参数（可选）EMS应允许NMS调整UNI相关的发现控制器协议参数，请求中包含以下参数：-MLSNPP/SNPP/CTP;
一协议参数列表（包括协议类型、版本号等）。5.3.12查询协议参数
EMS应允许NMS查询协议控制器协议参数，请求中包含以下参数：-MLSNPP链路标识符；
MLSNPP/SNPP/CTP（针对发现协议控制器查询时有效）。若查询成功，返回信息如下：
一协议参数列表（包括协议类型、版本号等）说明：返回信息中包含UNI信令协议、UNI发现协议、E-NNI信令协议、E-NNI路由协议、E-NNI发现协议相关参数。
5.3.13查询MLRA内所有MLSNPP链路EMS应允许NMS查询MLRA内所有MLSNPP链路信息，请求中包含以下参数：-MLRA标识符。
若查询成功，返回信息如下：
-MLSNPP链路列表。
每个MLSNPP链路包含如下属性：一MLSNPP链路标识符；
一A端MLRA标识符；
一Z端MLRA标识符；
一用户标签；
一A端TNA地址；
—Z端TNA地址；
一方向（取值包括双向、单向）；LayeredSNPP链路列表；
一接口类型（取值包括UNI、I-NNI、E-NNI、未知）；8
