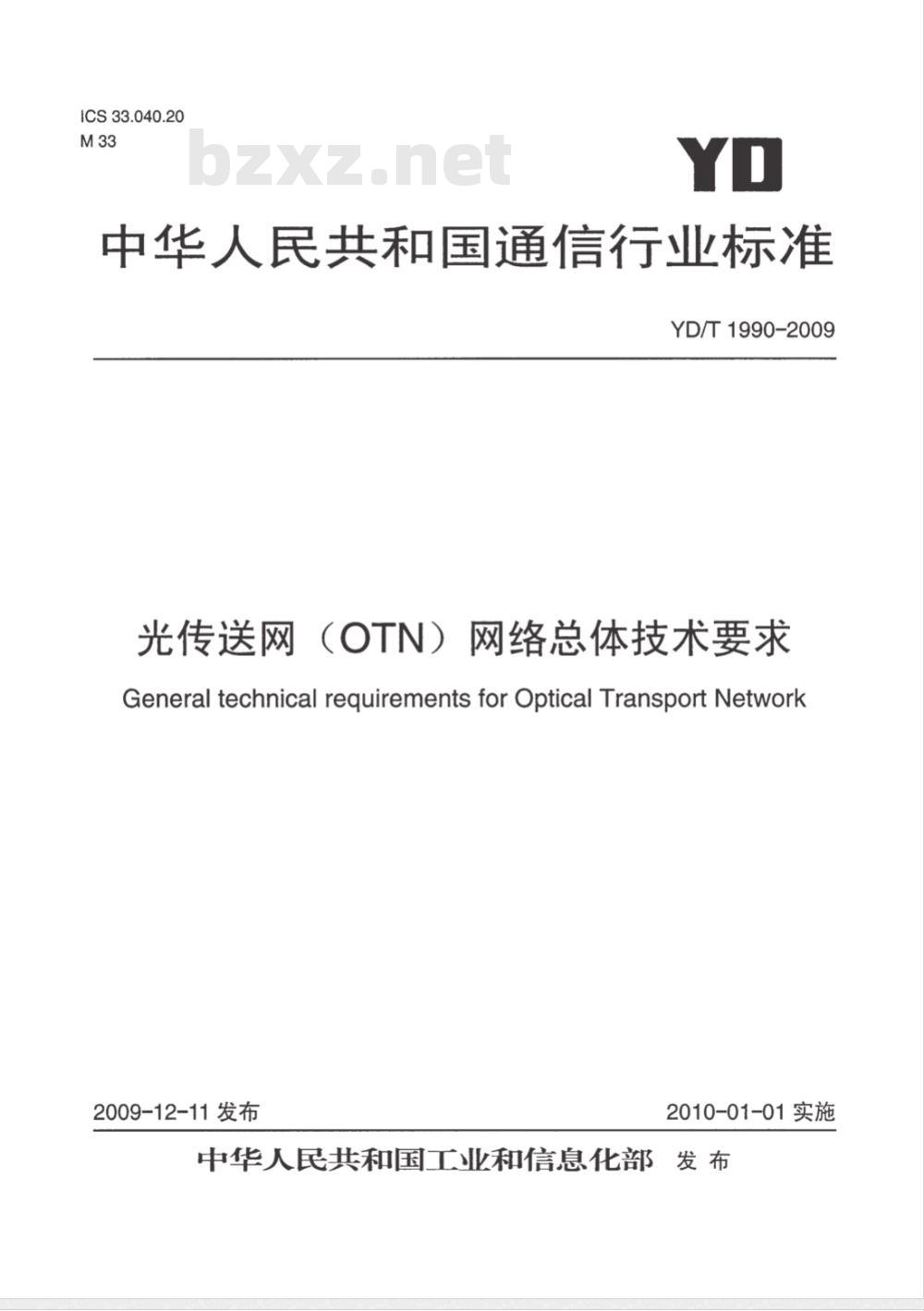

【通信行业标准(YD)】 光传送网（OTN）网络总体技术要求

ICS33.040.20
中华人民共和国通信行业标准
YD/T 1990-2009
光传送网（OTN）网络总体技术要求General technical requirementsforOpticalTransport Network2009-12-11发布
2010-01-01实施
中华人民共和国工业和信息化部　发布前言

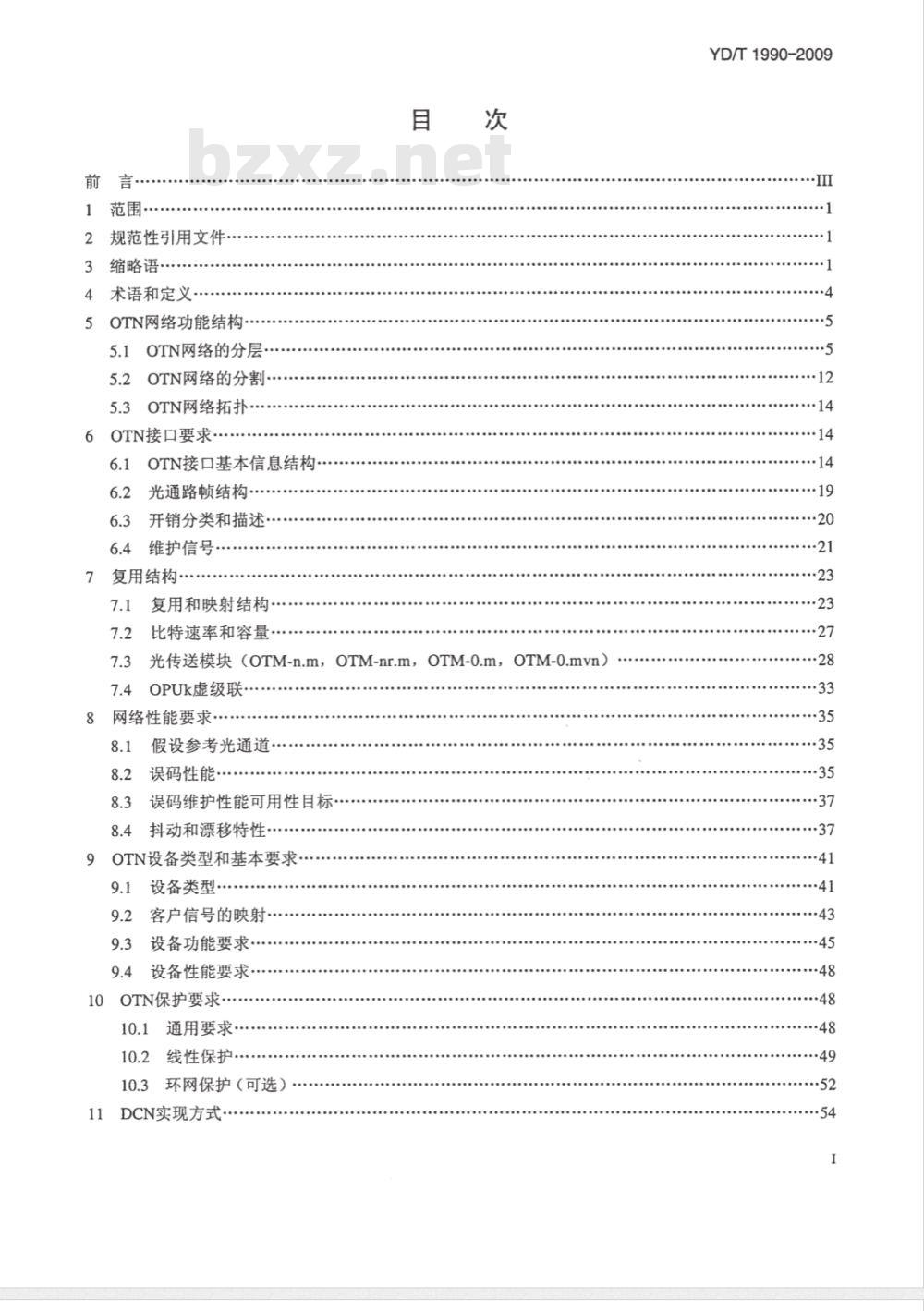

1范围
2规范性引用文件：
缩略语
术语和定义
OTN网络功能结构
5.1OTN网络的分层·
5.2OTN网络的分割
OTN网络拓扑·
OTN接口要求
OTN接口基本信息结构
光通路顿结构·
开销分类和描述·
维护信号：
复用结构
复用和映射结构·
比特速率和容量·
光传送模块（OTM-n.m，OTM-nr.m，OTM-0.m，OTM-0.mvn）7.3
OPUk虚级联
网络性能要求·
假设参考光通道
误码性能：
误码维护性能可用性目标，
8.4抖动和漂移特性·
9OTN设备类型和基本要求·
设备类型.
客户信号的映射
9.3设备功能要求·
设备性能要求
10OTN保护要求.·
通用要求
线性保护
环网保护（可选）
11DCN实现方式
YD/T1990-2009
YD/T1990-2009

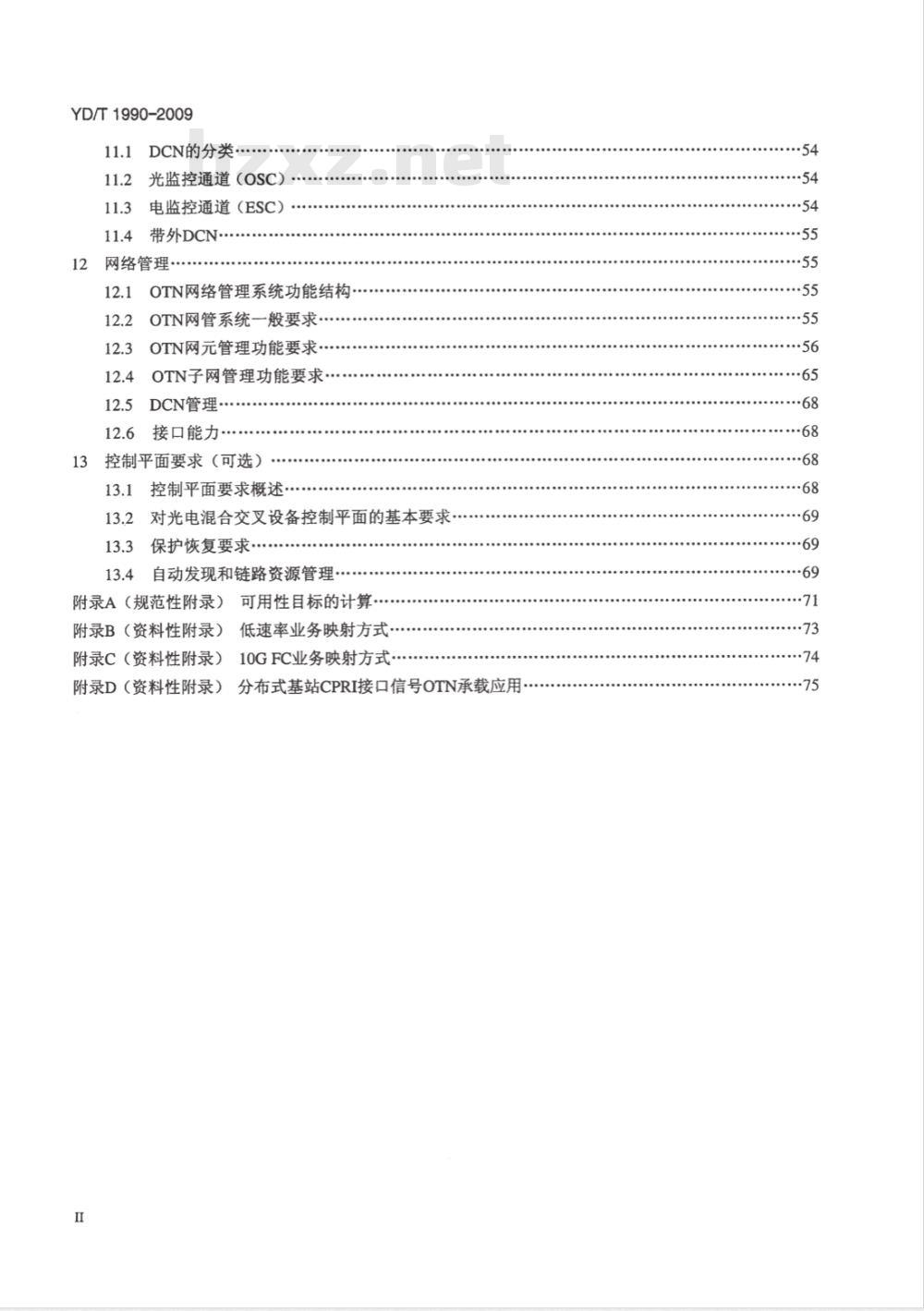

DCN的分类
光监控通道（OSC）·
电监控通道(ESC)
带外DCN·
网络管理
OTN网络管理系统功能结构
OTN网管系统一般要求
OTN网元管理功能要求·
OTN子网管理功能要求
DCN管理·
12.6接口能力
13控制平面要求（可选）
13.1控制平面要求概述
13.2对光电混合交叉设备控制平面的基本要求，13.3保护恢复要求
13.4自动发现和链路资源管理·附录A（规范性附录）可用性目标的计算.附录B（资料性附录）低速率业务映射方式附录C（资料性附录）10GFC业务映射方式：附录D（资料性附录）分布式基站CPRI接口信号OTN承载应用I

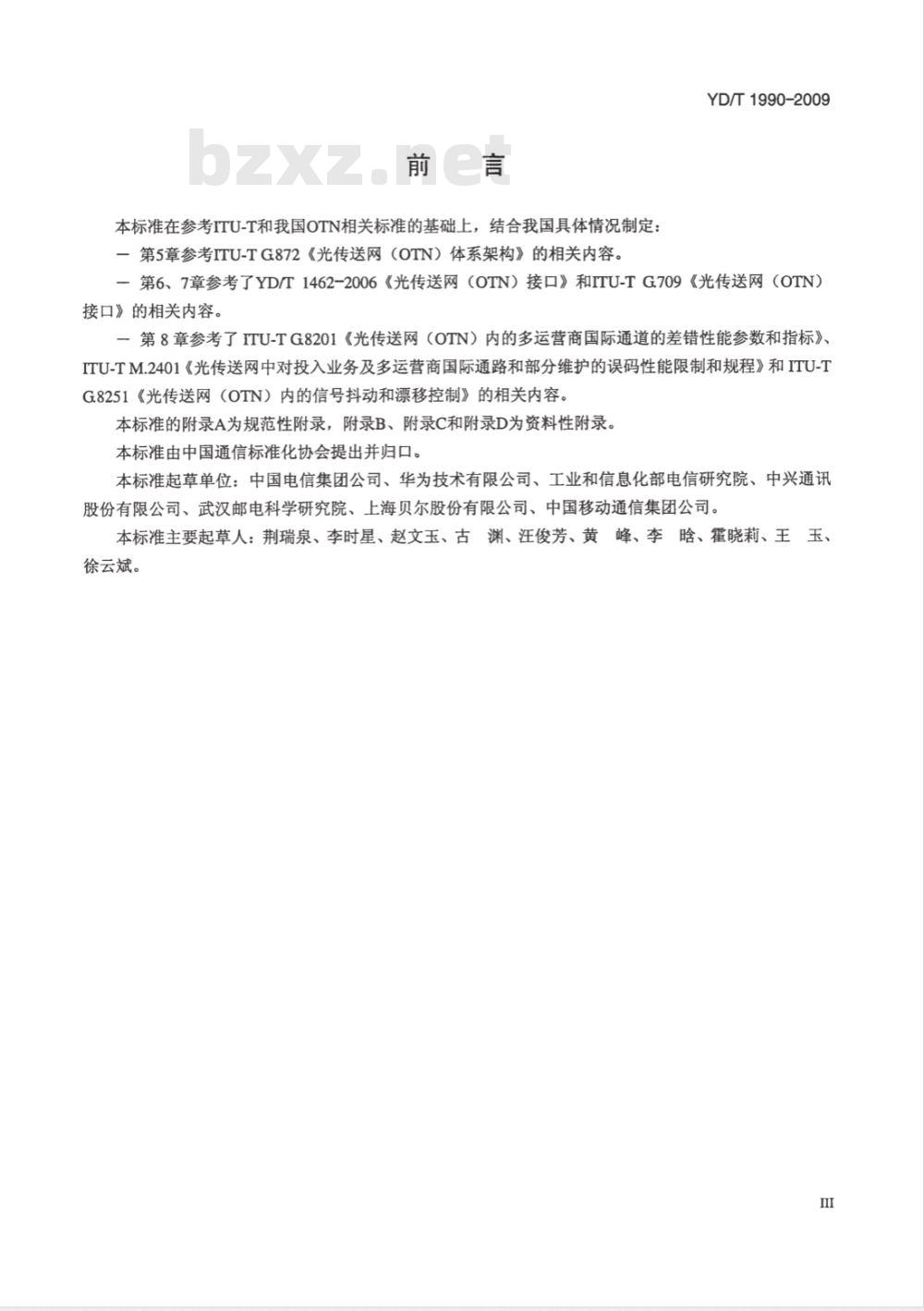

本标准在参考ITU-T和我国OTN相关标准的基础上，结合我国具体情况制定：一第5章参考ITU-TG872《光传送网（OTN）体系架构》的相关内容。YD/T1990-2009
一第6、7章参考了YD/T1462-2006《光传送网（OTN）接口》和ITU-TG.709《光传送网（OTN）接口》的相关内容。
一第8章参考了ITU-TG8201《光传送网（OTN）内的多运营商国际通道的差错性能参数和指标》、ITU-TM.2401《光传送网中对投入业务及多运营商国际通路和部分维护的误码性能限制和规程》和ITU-TG.8251《光传送网（OTN）内的信号抖动和漂移控制》的相关内容。本标准的附录A为规范性附录，附录B、附录C和附录D为资料性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：中国电信集团公司、华为技术有限公司、工业和信息化部电信研究院、中兴通讯股份有限公司、武汉邮电科学研究院、上海贝尔股份有限公司、中国移动通信集团公司。本标准主要起草人：荆瑞泉、李时星、赵文玉、古渊、汪俊芳、黄峰、李晗、霍晓莉、王玉、
徐云斌。

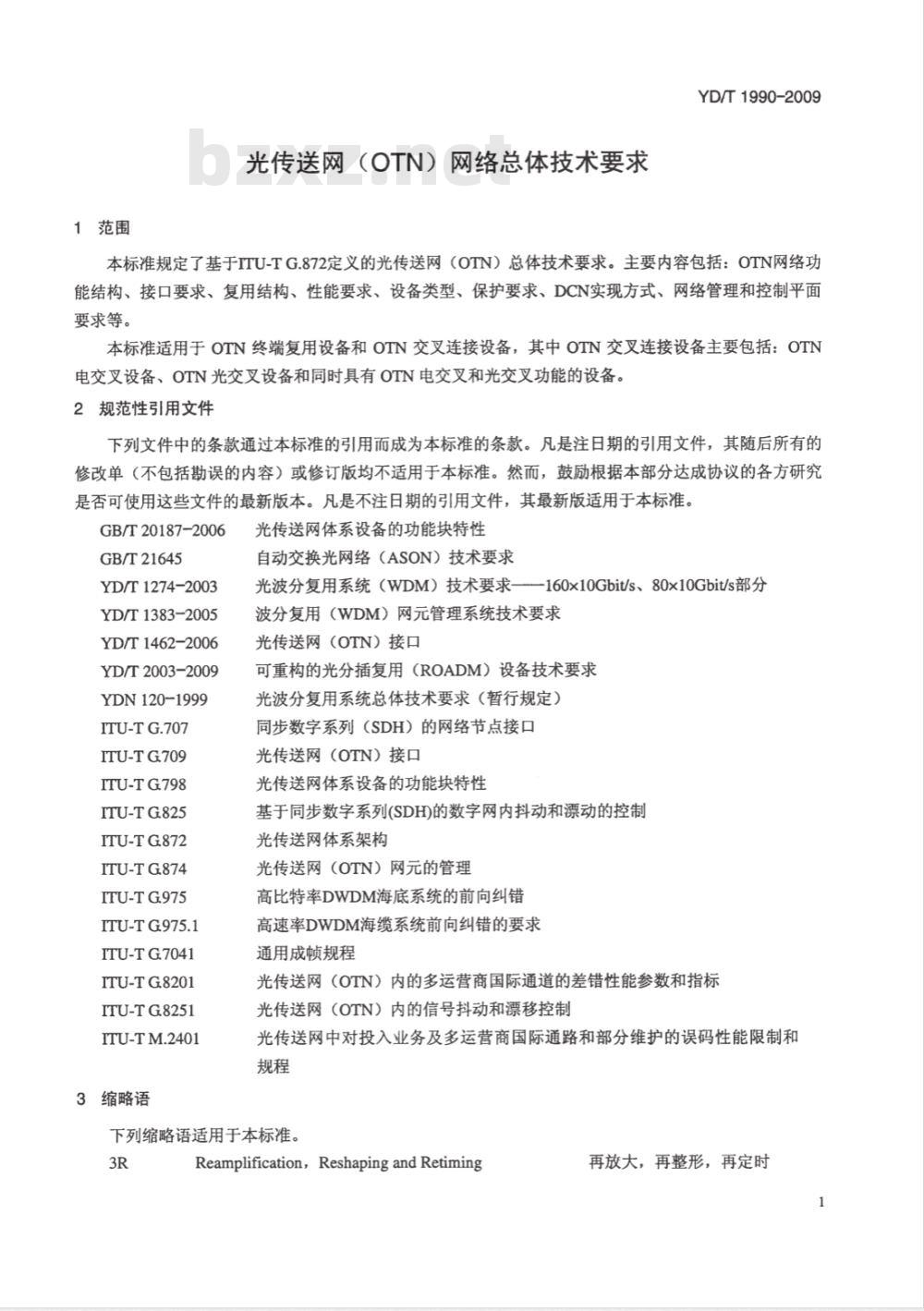

1范围
光传送网（OTN）网络总体技术要求YD/T1990-2009
本标准规定了基于ITU-TG.872定义的光传送网（OTN）总体技术要求。主要内容包括：OTN网络功能结构、接口要求、复用结构、性能要求、设备类型、保护要求、DCN实现方式、网络管理和控制平面要求等。
本标准适用于OTN终端复用设备和OTN交叉连接设备，其中OTN交叉连接设备主要包括：OTN电交叉设备、OTN光交叉设备和同时具有OTN电交叉和光交叉功能的设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版适用于本标准。GB/T20187-2006
GB/T21645
YD/T1274-2003
YD/T1383-2005
YD/T1462-2006
YD/T2003-2009
YDN120-1999
ITU-TG.707
ITU-TG709
ITU-TG798
ITU-TG825
ITU-TG872
ITU-TG874
ITU-TG.975
ITU-TG975.1
ITU-TG.7041
ITU-TG8201
ITU-TG8251
ITU-TM.2401
3缩略语
光传送网体系设备的功能块特性自动交换光网络（ASON）技术要求光波分复用系统（WDM）技术要求——160x10Gbit/s、80x10Gbit/s部分波分复用（WDM）网元管理系统技术要求光传送网（OTN）接口
可重构的光分插复用（ROADM）设备技术要求光波分复用系统总体技术要求（暂行规定）同步数字系列（SDH）的网络节点接口光传送网（OTN）接口
光传送网体系设备的功能块特性基于同步数字系列(SDH)的数字网内抖动和漂动的控制光传送网体系架构
光传送网（OTN）网元的管理
高比特率DWDM海底系统的前向纠错高速率DWDM海缆系统前向纠错的要求通用成顿规程
光传送网（OTN）内的多运营商国际通道的差错性能参数和指标光传送网（OTN）内的信号抖动和漂移控制光传送网中对投入业务及多运营商国际通路和部分维护的误码性能限制和规程
下列缩略语适用于本标准。
Reamplification,Reshapingand Retiming再放大，再整形，再定时
YD/T1990-2009
Activation (in theTCMACTbyte）Adapted Information
Alarm Indication Signal
AccessPoint
Automatic Protection SwitchingBackward Defect Indication
BackwardDefect Indication OverheadBackwardDefectIndicationPayloadBackwardErrorIndication
BackwardIncomingAlignmentErrorBit Interleaved Parity
Constant Bit Rate
CharacteristicInformation
Connection Monitoring
Connection Point
CyclicRedundancyCheck
Control word sent from source to sinkDestination Access Point IdentifierDoNot Use
Error Detection Code
End of Sequence
Experimental
Expected Trace Identifier
Frame Alignment Signal
Forward Defect Indication
ForwardDefect Indication OverheadForwardDefectIndicationPayloadForward ErrorCorrection
GeneralCommunicationChannel
Group Identification
Intra-Domain Interface
Incoming Alignment Error
Inter-Domain Interface
JustificationOverhead
Link Connection
LinkCapacityAdjustmentSchemeLeast Significant Bit
MultiFrameAlignment Signal
Multiframe Indicator
激活（在TCMACT中的字节）
适配信息
告警指示信号
接入点
自动保护倒换
后向缺陷指示
后向缺陷指示开销
后向缺陷指示净荷
后向误码指示
后向输入定位误码
比特奇偶间插
固定比特速率
特征信息
连接监测
连接点
循环穴余校验
从源发到宿的控制字
目的接入点标识符
不可用
误码检测码
序列结束
期望踪迹标识
顿定位信号
前向缺陷指示
前向缺陷指示开销
前向缺陷指示净荷
前向误码纠错
通用通信通路
组标识
域内接口
输入定位误码
域间接口
调整开销
链路连接
链路容量调整方案
最低位比特
复顿定位信号
复顿标识
ODTUjk
ODUk-Xv
OMS-OH
OPUk-Xv
OTS-OH
Maintenance Signal
Most Significant Bit
MultiplexStructureIdentifierMemberStatus
Network Connection
non-associated overhead
Normal Operating Mode
Optical Channel Carrier
Optical Channel Carrier-overheadOpticalChannelCarrier-payloadOptical Channel CarrierwithreducedfunctionalityOptical Carrier Group
OpticalCarrierGroupwithreducedfunctionalityOptical channel withfull functionalityOpticalchannelwithreducedfunctionalityOpenConnectionIndication
Optical Channel Data Unit
Optical Channel Data Unit-k
Optical channelDataTributaryUnitj intokOptical channelDataTributaryUnitGroupX virtually concatenated ODUk'sOverhead
Optical Multiplex Section
Optical MultiplexSectionOverheadOptical Multiplex Unit
OpticalNetworkNodeInterface
OTM Overhead Signal
Optical Physical Section
Optical Channel Payload UnitOptical Channel Payload Unit-kX virtually concatenated OPUk'sOptical Supervisory Channel
Optical Transport Hierarchy
Optical channel Transport LaneOpticalTransportModule
Optical TransportNetwork
OpticalTransmissionSection
Optical Transmission Section OverheadOptical ChannelTransportUnit维护信号
最高位比特
复用结构标识
成员状态
网络连接
非随路开销
正常操作模式
光通路载波
YD/T1990-2009
光通路载波开销
光通路载波净荷
简化功能光通路载波
光载波群
简化功能光载波群
全功能光通路
简化功能光通路
开放连接指示
光通路数据单元
光通路数据单元k
光通路数据支路单元j到k
光通路数据支路单元群
X个ODUk的虚级联
光复用段
光复用段开销
光复用单元
光网络节点接口
OTM开销信号
光物理段
光通路净荷单元
光通路净荷单元k
X个OPUk的虚级联
光监控信道
光传送系列
光通路传送通道
光传送模块
光传送网络
光传送段
光传送段开销
光通路传送单元
YD/T1990-2009
RS-Ack
4术语和定义
CompletelystandardizedOpticalChannelTransportUnit-k（完全标准化光通路传送单元-kfunctionallystandardizedOpticalChannelTransportUnit-kProtectionCommunicationChannelPayload
Path Monitoring
Payload Missing Indication
PathMonitoringOverHead
PseudoRandomBinarySequence
Payload Structure IdentifierPayloadType
Reserved forfuture international standardizationRe-sequenceacknowledge
SourceAccessPointIdentifier
Section Monitoring
Section Monitoring OverHead
SubnetworkConnection
Source
SequenceIndicator
TandemConnection
TandemConnectionMonitoring
TerminationConnection Point
TributarySlot
Trail Termination
Transmitted Trace IdentifierVirtual Concatenation Group
Virtual Concatenation OverheadvirtualconcatenatedPayloadType下列术语和定义适用于本标准。4.1
光通路opticalchannel（OCh[r])功能标准化光通路传送单元-k
保护通信通路
通道监测
净荷丢失指示
通道监测开销
伪随机二元序列
净荷结构标识
净荷类型
为将来国际标准预留
重序列确认
源接入点标识
段监测
段监测开销
子网连接
序列标识
串联连接
串联连接监测
终端连接点
支路时隙
路径终端
传送踪迹标识
虚级联组
虚级联开销
虚级联净荷类型
OCh是用于支持OCh路径的信息结构，根据是否支持非随路开销（OCh_OH），定义了两种OCh，即支持非随路开销的全功能光通路（OCh）和不支持非随路开销的简化功能光通路（OChr）。本标准定义的OCh的客户信号为OTUk信号，其他数字客户信号如STM-N、以太网等OTM也可支持。另外，OCh应具有区分两个不同的OCh信号（一个信号承载OTU1，另一个信号承载OTU2或GbE）的特征，具体实现待研究。
光通路数据单元opticalchanneldataunit（ODUk）YD/T1990-2009
ODUk是包括信息净荷（OPUk）和与ODUk开销相关的信息结构。ODUk的容量由k区分，k=0，1，2，2e，3，4。
ODUk通道ODUkpath（ODUkP）wwW.bzxz.Net
光通路数据单元k通道（ODUkP）是用于支持端到端ODUk路径的信息结构。4.4
光通路数据单元串联连接监测ODUkTCM（ODUkT）光通路数据单元kTCM（ODUkT）是用于支持TCM路径的信息结构。最多可以支持6个TCM子层。4.5
光通路净荷单元opticalchannelpayloadunit（OPUk）OPUk是适配客户信息在光通路上传送的信息结构。将客户信息、所需适配客户信号速率和OPUK净荷速率的开销、以及其他支持客户信号传送的OPUk开销结合在一起。这些开销是特定适配开销，OPUk的容量由k划分，k=0，1，2，2e，3，4。4.6
光监控通路opticalsupervisorychannel（OsC）OSC是传送OTM开销信号的物理光路，不经过光放大器4.7
光传送模块opticaltransportmodule（OTM-n[r].m，OTM-0.mvn）OTM是经过ONNI被传送的信息结构。根据是否支持非随路开销，OTM分为支持非随路开销的全功能OTM和不支持非随路开销的简化功能OTM两种。系数n和m定义了所支持的波长和比特速率，r表示简化功能，v表示支持虚拟多通道。OTM-0.mvn支持一个多通道光信号，目前定义了2种OTM-0.mvn接口信号，每种承载包含一个OTUk/V信号分发到4个光通道上的四路光信号：OTM-0.3v4（承载OTU3）和OTM-0.4v4（承载OTU4）。
光通路传送单元opticalchanneltransportunit（OTUk[M]）OTUk是在一个或多个光通路连接上，传送一个ODUk的信息结构，包括光通路数据单元和OTUk相关开销（FEC和光通路连接管理开销），由顿结构，比特速率和带宽来表征。OTUk的容量由k划分，k=1，2，3，4。目前定义了两种OTUk，即用于OTM域间（IrDI）或域内（IaDI）完全标准化的OTUk，以及仅用于OTM域内（IaDI）部分功能标准化的OTUk（OTUkV）。5OTN网络功能结构
5.1OTN网络的分层
5.1.1OTN网络的层次模型
OTN传送网络从垂直方向分为光通路（OCh）层网络、光复用段（OMS）层网络和光传输段（OTS）层网络三层，相邻层之间是客户/服务者关系，其功能模型如图1所示。整个OTN网络的高层客户层网络和底层服务者网络（物理媒质层网络）不在本标准规范的范围之内。5
YD/T1990-2009
光通道
层网络
OCh/Client_4
OMS/OCh
光复用段
（OMS）
层网络
光传输段
（OTS）
层网络
OMSTCP
OTSTCP
OMS_TT
OTSIOMS_A
OTS_TT
输入或输出
单向适配
OCh路径
OMS路径
OTS路径
OTS_NC
图1OTN网络分层
图1中OTN网络相邻层之间的客户/服务者关系具体如下：输入
oCh cClien
OMS/OCh
OMS_TT
OMSTCP
OTSIOMS4
OTS_TT
OTSTCP
单向参考点
单向路径终端
a）光通路/客户适配。OCh/客户适配（OCh/Client_A）过程涉及到客户和服务者两个方面的处理过程，其中客户处理过程与具体的客户类型有关，可根据特定的客户类型（如SDH、以太网等）参考其已标准6
YD/T1990-2009
化的处理过程，本标准仅规范服务者相关的处理过程。另外，双向的光通路/客户适配（OCh/Client_A）功能是由源和宿成对的OCh/客户适配过程来实现，OCh/客户适配源（OCh/Client_A_So）在输入和输出接口之间进行的主要处理过程包括1）产生可以调制到光载频上的连续数据流。对于数字客户，适配过程包括扰码和线路编码等处理相应适配信息就是定义了比特率和编码机制的连续数据流；2）产生和终结相应的管理和维护信息。OCh/客户适配宿（OCh/Client_A_Sk）在输入和输出接口之间进行的主要处理过程包括1）从连续数据流中恢复客户信号。对于数字客户，适配过程包括时钟恢复、解码和解扰等处理：2）产生和终结相应的管理和维护信息。b）光复用段/光通路适配。双向的OMS/OCh适配（OMS/OChA）功能是由源和宿成对的OMS/OCh适配过程来实现。
OMS/OCh适配源（OMS/OCh_A_So）在输入和输出接口之间进行的主要处理过程包括：1）通过指定的调制机制将光通路净荷调制到光载频上；然后给光载频分配相应的功率并进行光通路复用以形成光复用段；
2）产生和终结相应的管理和维护信息。OMS/OCh适配宿（OMS/OCh_A_Sk）在输入和输出接口之间进行的主要处理过程包括：1）根据光通路中心频率进行解复用并终结光载频，从中恢复光通路净荷数据；2）产生和终结相应的管理和维护信息。注：实际处理的数据流考虑了光净荷和开销两部分数据，但开销部分在OMS路径终端不进行处理。c）光传输段/光复用段适配。双向的OTS/OMS适配（OTS/OMS_A）功能是由源和宿成对的OTS/OMS适配过程来实现。
OTS/OMS适配源（OTS/OMS_A_So）在输入和输出接口之间进行的主要处理过程包括：产生和终结相应的管理和维护信息。
OTS/OMS适配宿（OTS/OMS_A_Sk）在输入和输出接口之间进行的主要处理过程包括：产生和终结相应的管理和维护信息。
注：实际处理的数据流考患了光净荷和光监控通路开销两部分数据，但光监控通路部分在OTS路径终端不进行处理。5.1.2光通路层网络
5.1.2.1功能结构
OCh层网络通过光通路路径实现接入点之间的数字客户信号传送，其特征信息包括与光通路连接相关联并定义了带宽及信噪比的光信号和实现通路外开销的数据流，均为逻辑信号。OCh层网络的传送功能和实体主要由OCh路径、OCh路径源端（OCh_TT源端）、OCh路径宿端（OCh_TT宿端）、OCh网络连接（OCh_NC）、OCh链路连接（OCh_LC）、OCh子网（OCh_SN）、OCh子网连接（OChSNC）等组成，其功能结构如图2所示。OCh层网络的终端包括路径源端、路径宿端、双向路径终端3种方式，主要实现OCh连接的完整性验证、传输质量的评估、传输缺陷的指示和检测等功能。7
