【通信行业标准(YD)】 移动通信网IMS系统设备技术要求

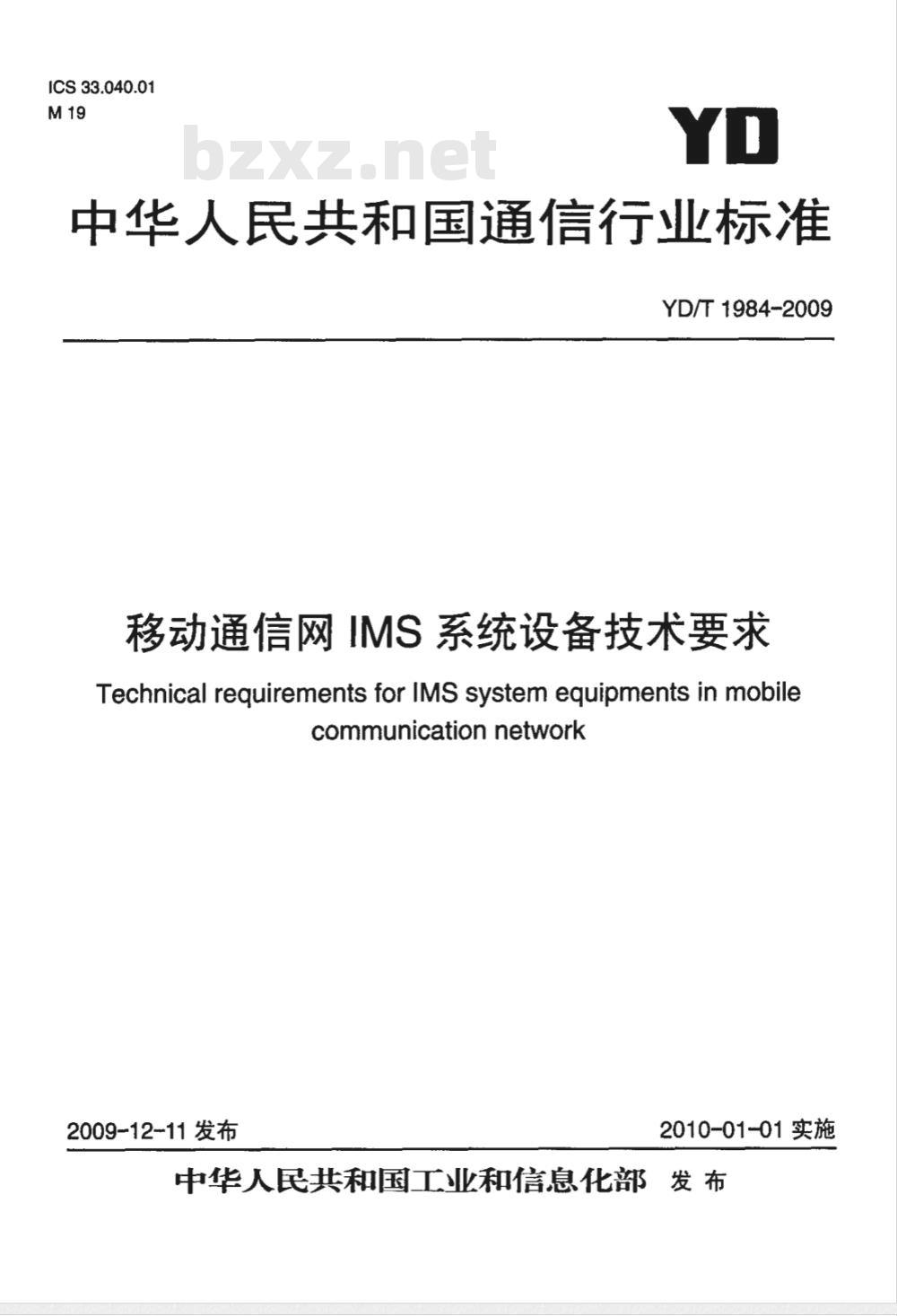

ICS33.040.01
中华人民共和国通信行业标准
YD/T1984--2009
移动通信网IMS系统设备技术要求Technical requirements for IMS system equipments in mobilecommunicationnetwork
2009-12-11发布
2010-01-01实施
中华人民共和国工业和信息化部　发 布前言

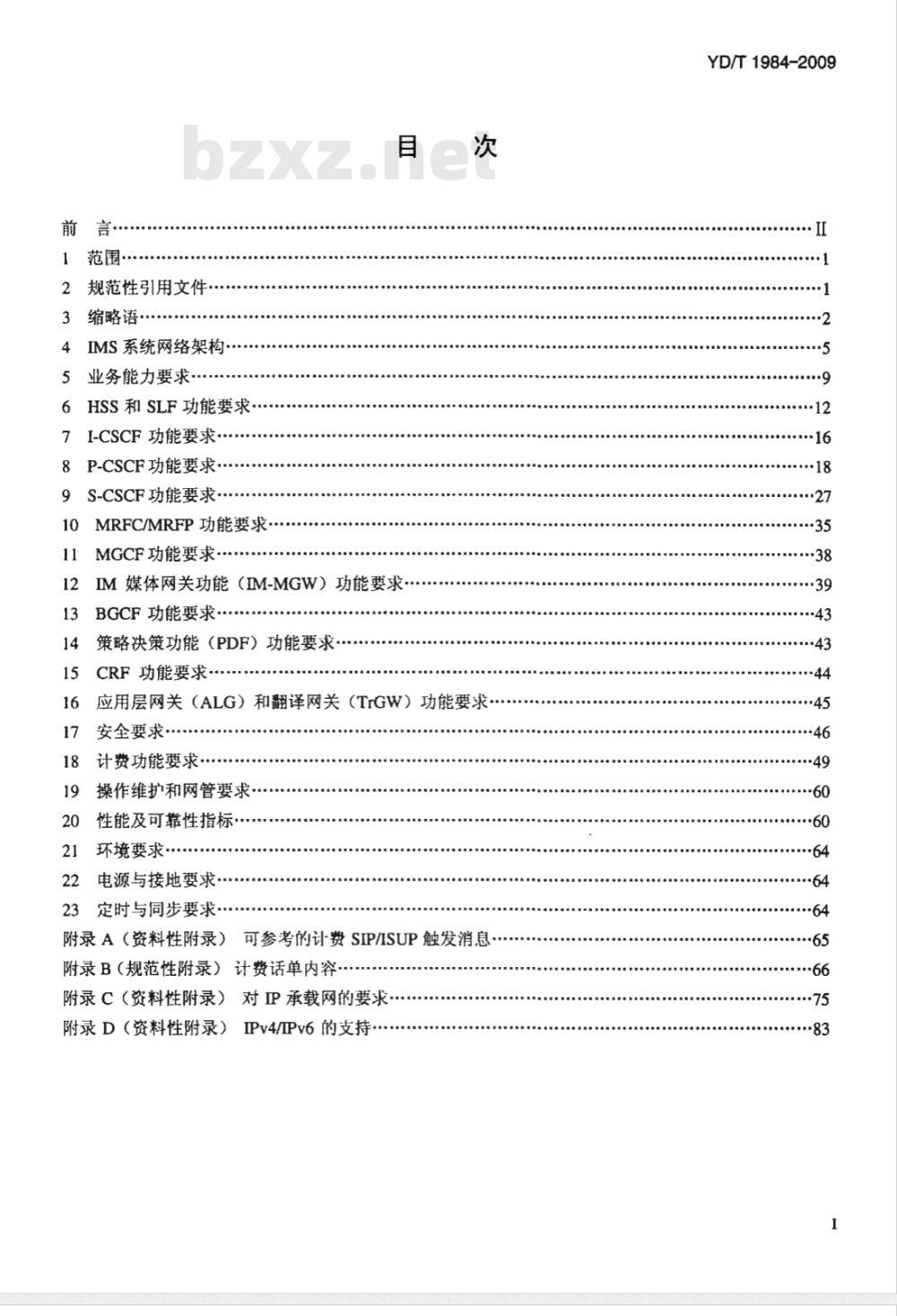

2规范性引用文件…
3缩略语·
4IMS系统网络架构
5业务能力要求
6HSS和SLF功能要求
7I-CSCF功能要求·
8P-CSCF功能要求
9S-CSCF功能要求.….
10MRFC/MRFP功能要求
11MGCF功能要求
12IM媒体网关功能（IM-MGW）功能要求...·13BGCF功能要求
14策略决策功能（PDF）功能要求·CRF功能要求
应用层网关（ALG）和翻译网关（TrGW）功能要求·安全要求
计费功能要求·
19操作维护和网管要求
性能及可靠性指标
环境要求
电源与接地要求
23定时与同步要求·
附录A（资料性附录）可参考的计费SIP/ISUP触发消息附录B（规范性附录）计费话单内容：附录C（资料性附录）对IP承载网的要求附录D（资料性附录）IPv4/IPv6的支持YD/T 1984-2009
YD/T1984-2009

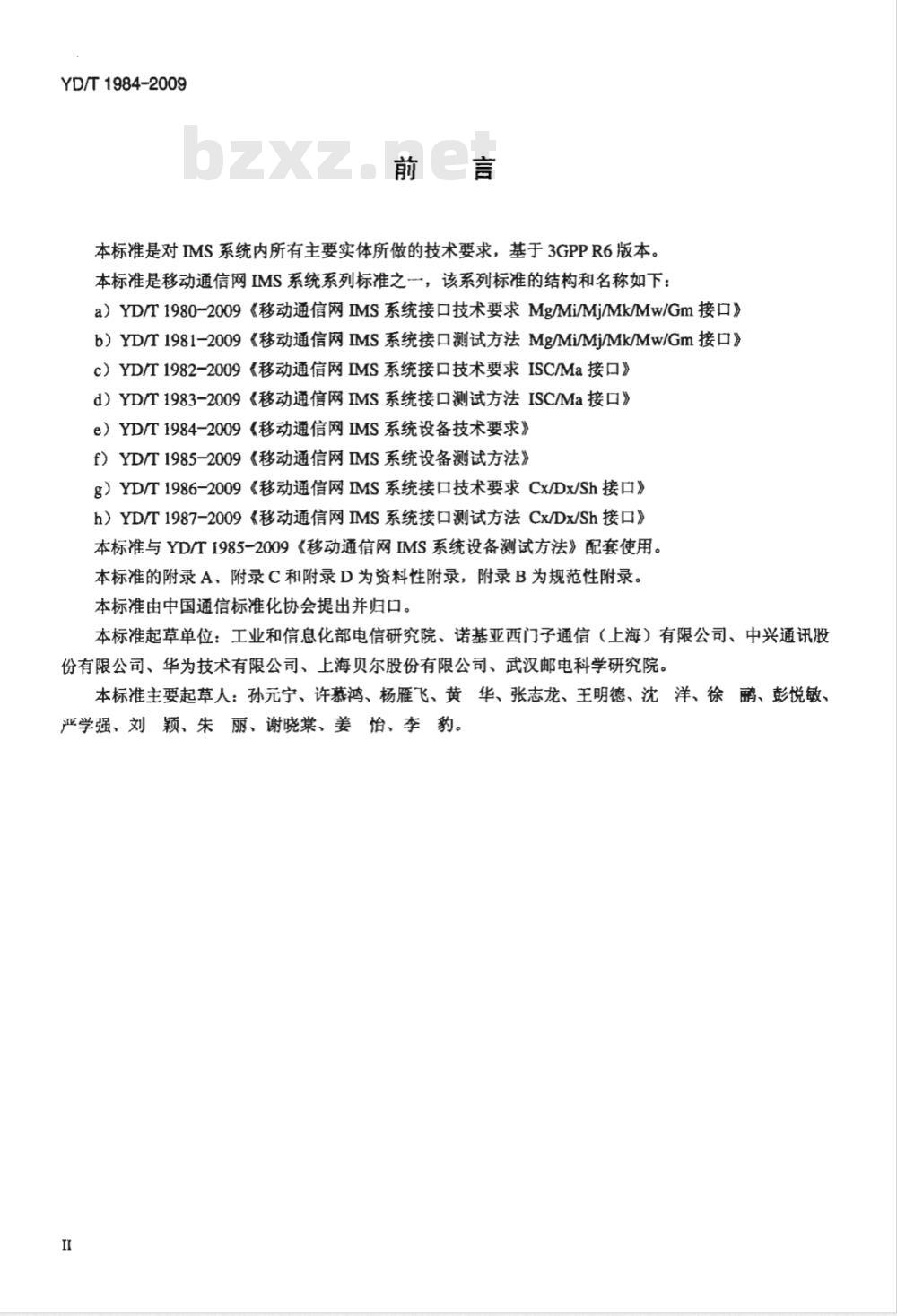

本标准是对IMS系统内所有主要实体所做的技术要求，基于3GPPR6版本。本标准是移动通信网IMS系统系列标准之一，该系列标准的结构和名称如下：a）YD/T1980-2009《移动通信网IMS系统接口技术要求Mg/Mi/Mj/Mk/Mw/Gm接口》b）YD/T1981-2009《移动通信网IMS系统接口测试方法Mg/Mi/Mj/Mk/Mw/Gm接口》c）YD/T1982-2009《移动通信网IMS系统接口技术要求ISC/Ma接口》d）YD/T1983-2009《移动通信网IMS系统接口测试方法ISC/Ma接口》e）YD/T1984-2009《移动通信网IMS系统设备技术要求》f）YD/T1985-2009《移动通信网IMS系统设备测试方法》g）YD/T1986-2009《移动通信网IMS系统接口技术要求Cx/Dx/Sh接口》h）YD/T1987-2009《移动通信网IMS系统接口测试方法Cx/Dx/Sh接口》本标准与YD/T1985-2009《移动通信网IMS系统设备测试方法》配套使用。本标准的附录A、附录C和附录D为资料性附录，附录B为规范性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、诺基亚西门子通信（上海）有限公司、中兴通讯股份有限公司、华为技术有限公司、上海贝尔股份有限公司、武汉邮电科学研究院。本标准主要起草人：孙元宁、许慕鸿、杨雁飞、黄华、张志龙、王明德、沈洋、徐鹏、彭悦敏、严学强、刘颖、朱丽、谢晓棠、姜怡、李豹。f

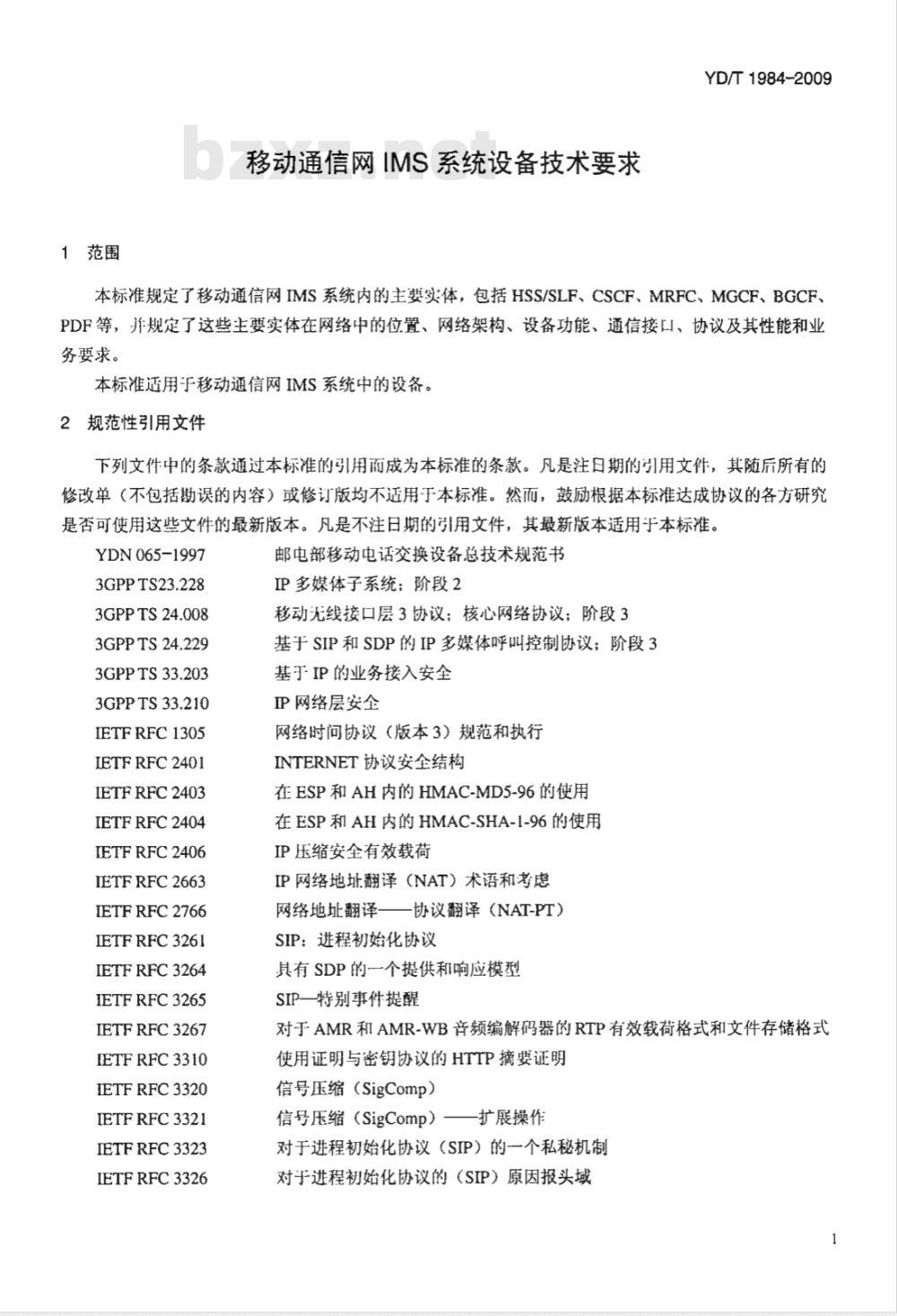

1范围
移动通信网IMS系统设备技术要求YD/T1984-2009
本标准规定了移动通信网IMS系统内的主要实体，包括HSS/SLF、CSCF、MRFC、MGCF、BGCF、PDF等，并规定了这些主要实体在网络中的位置、网络架构、设备功能、通信接口、协议及其性能和业务要求。
本标准适用于移动通信网IMS系统中的设备。2规范性引用文件
下列文件中的条款通过本标准的引用成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YDN 065-1997
3GPPTS23.228
3GPPTS24.008
3GPPTS 24.229
3GPPTS33.203
3GPPTS33.210
IETFRFC1305
IETFRFC2401
IETF RFC 2403
IETFRFC2404
IETFRFC2406
TETF RFC 2663
IETF RFC 2766
IETFRFC3261
IETFRFC3264
IETFRFC3265
IETFRFC3267
IETFRFC3310
JETFRFC3320
IETFRFC3321
IETFRFC3323
IETFRFC3326
邮电部移动电话交换设备总技术规范书IP多媒体子系统：阶段2
移动无线接口层3协议；核心网络协议；阶段3基于SIP和SDP的IP多媒体呼叫控制协议；阶段3基于IP的业务接入安全
P网络层安全
网络时问协议（版本3）规范和执行INTERNET协议安全结构
在ESP和AH内的HMAC-MD5-96的使用在ESP和AH内的HMAC-SHA-1-96的使用IP压缩安全有效载荷
IP网络地址翻译（NAT）术语和考虑网络地址翻译一协议翻译（NAT-PT）SIP：进程初始化协议
具有SDP的一个提供和响应模型
SIP一特别事件提醒
对于AMR和AMR-WB音频编解码器的RTP有效载荷格式和文件存储格式使用证明与密钥协议的HTTP摘要证明信号压缩（SigComp）
信号压缩（SigComp）扩展操作
对于进程初始化协议（SIP）的一个私秘机制对于进程初始化协议的（SIP）原因报头域1
YD/T 1984-2009

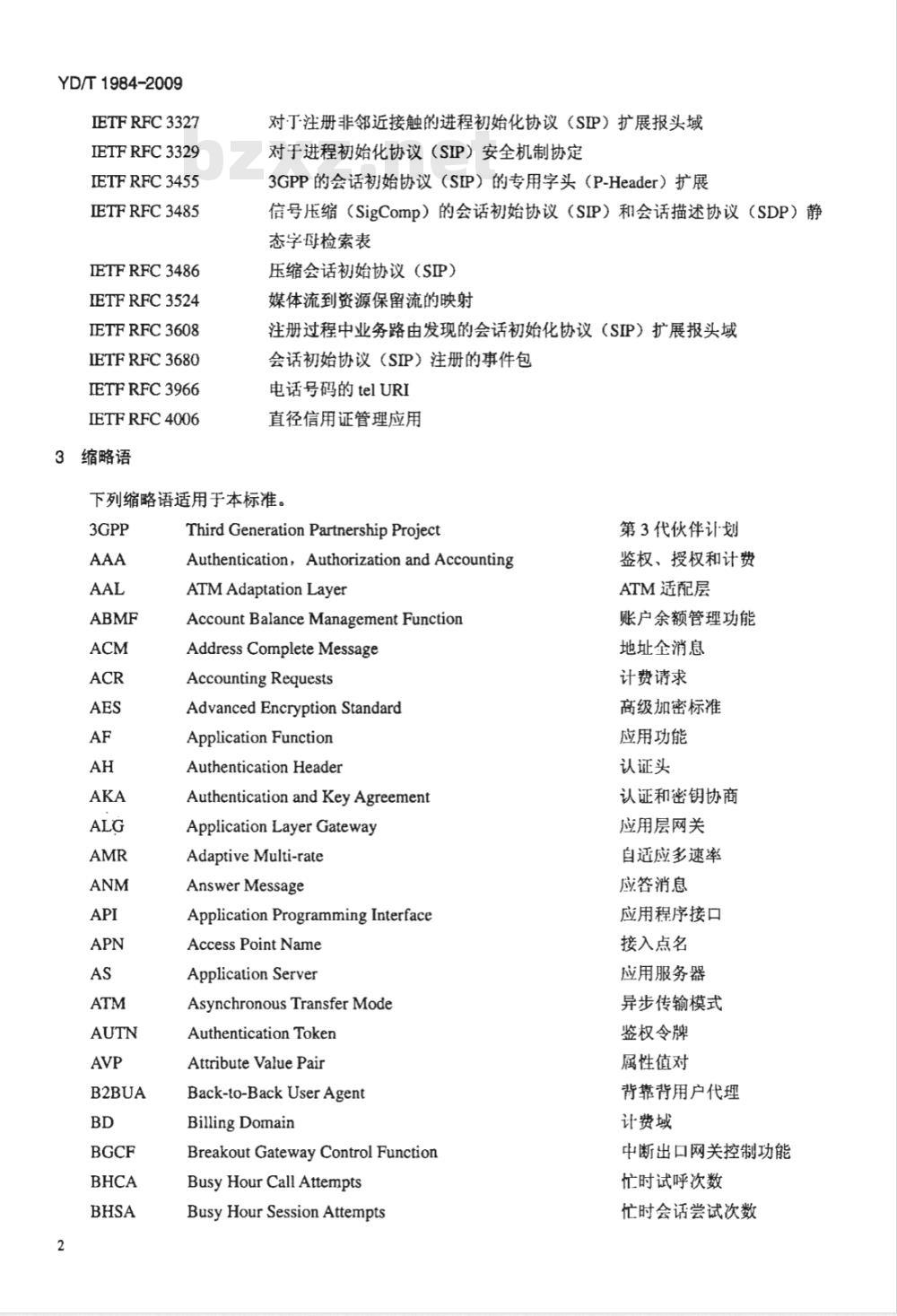

IETFRFC3327
IETFRFC3329
IETFRFC3455
IETFRFC3485
IETFRFC 3486
IETF RFC 3524
IETFRFC3608
IETF RFC 3680
IETF RFC 3966
IETFRFC4006
3缩略语
对丁注册非邻近接触的进程初始化协议（SIP）扩展报头域对于进程初始化协议（SIP）安全机制协定3GPP的会话初始协议（SIP）的专用字头（P-Header）扩展信号压缩（SigComp）的会话初始协议（SIP）和会话描述协议（SDP）静态字母检索表
压缩会话初始协议（SIP）
媒体流到资源保留流的映射
注册过程中业务路由发现的会话初始化协议（SIP）扩展报头域会话初始协议（SIP）注册的事件包电话号码的telURI
直径信用证管理应用
下列缩略语适用于本标准。
Third Generation Partnership ProjectAuthentication，AuthorizationandAccountingATMAdaptationLayer
AccountBalanceManagementFunctionAddress CompleteMessage
Accounting Requests
AdvancedEncryptionStandard
ApplicationFunction
AuthenticationHeader
Authentication and Key AgreementApplication Layer Gateway
Adaptive Multi-rate
Answer Message
Application Programming InterfaceAccess Point Name
Application Server
AsynchronousTransferMode
Authentication Token
Attribute Value Pair
Back-to-Back User Agent
Billing Domain
Breakout GatewayControlFunctionBusy Hour Call Attempts
BusyHour Session Attempts
第3代伙伴计划
鉴权、授权和计费
ATM适配层
账户余额管理功能
地址全消息
计费请求
高级加密标准
应用功能
认证头
认证和密钥协商
应用层网关
自适应多速率
应答消息
应用程序接口
接入点名
应用服务器
异步传输模式
鉴权令牌
属性值对
背靠背用户代理
计费域
中断出口网关控制功能
忙时试呼次数
忙时会话尝试次数
I-CSCF
Bearer Independent Call ControlBase Station Controller
Customised Applications for Mobile Network Enhanced LogicCAMELApplication Part
Charging Data Function
Charging Data Record
Charging Gateway Function
Ciphering Key
Classless Inter-Domain RoutingCommon Open Policy Service
Charging Rules Function
Circuit Switch
Call Session Control FunctionCharging Trigger Function
Dynamic Host Configuration ProtocolDomain Name Server
Dual Tone Multi-Frequency
Event Charging with Unit ReservationtElephone NUmber Mapping
Encapsulating SecurityPayloadFullyQualifiedDomainName
GGSN Charging Identity
GSMEDGERadioAccessNetwork
Gateway GPRS Support Node
Gateway Mobile Switching CenterGeneral Packet Radio ServiceGlobalSystemforMobilecommunicationsHash-based MessageAuthenticationModeHome Subscriber Server
Initial Address Message
Internet Key Exchange
IMS Charging Identifier
InterrogatingCallSessionControlFunctionInformation Element
Immediate Event Charging
Initial Filter Criterion
Integritykey
YD/T1984-2009
承载无关的呼叫控制协议
基站控制器
移动网增强逻辑的客户化应用
CAMEL应用部分
计费数据功能
计费数据
计费网关功能
加密密钥
无类别域间路山
公共开放政策服务
计费规则功能
电路域
呼叫会话控制功能
计费触发功能
动态主机配置协议
域名服务器
双音多频
计费单元预留的事件计费
电话号码映射
安全载荷封装
完全合格的域名
GGSN计费D
GSMEDGE无线接入网络
网关GPRS支持节点
网关MSC
通用无线分组业务
全球移动通信系统
基于散列的消息验证模式
归属用户服务器
初始地址消息
Internet密钥交换
IMS计费标识
查询呼叫会话控制功能
信息单元
即时事件计费
初始过滤规则
完整性密钥
YD/T 1984-2009
IM-MGW
IMS-ALG
IMS-GWF
P-CSCF
IMS Private User identity
IMS Public User identity
IPMultimediaCoreNetwork
IPMultimedia Media Gateway
IPMultimedia Subsystem
IMS Application Layer GatewayIMS GateWay Function
Inter Operator IdentificationInternet Protocol
IMS Service Control
Integrated Services Digital NetworkISDN User Part
Multipurpose Internet Mail ExtensionsMobile Equipment
Media Gateway Control FunctionMobile Originating
Multi-Protocol Label Switch
MRF Controller
Multimedia Resource Function ProcessingMobile Switching Center
Mobile Terminal
Network Time Protocol
Online Charging Function
Online Charging System
OpenServicesArchitecture
Protocol ConfigurationOptionsProxy Call Session ControlFunctionPolicy Decision Funciton
Packet Data Protocol
Public Land MobileNetwork
Push to Talk Over Celluar
Point to Point Protocol
Packet Switch
Public Service identity
Public Switched Telephone NetworkQuality of Service
RANDom number下载标准就来标准下载网
IMS私有用户标识
IMS公有用户标识
P多媒体核心网络
IP多媒体一媒体网关功能
P多媒体子系统
IMS应用层网关
IMS网关功能
运营商间标示符
互联网协议
IMS业务控制接口
综合业务数字网
ISDN用户部分
多用途互联网邮件扩展
移动设备
媒体网关控制功能
移动始发的
多协议标签交换
多媒体资源控制器
多媒体资源功能处理器
移动交换中心
移动终端
网络时问协议
在线计费功能
在线计费系统
开放业务体系
协议结构选项
代理呼叫会话控制功能
策略决策功能
分组数据协议
公众陆地移动网
一键通业务
点到点协议
分组域
公共业务标识
公共交换电话网
业务质量
随机数
S-CSCF
RESponse
Rate Function
Real-time Transport ProtocolSecurity Association
Service-Based Local Policy
Service Control Point
Service Capability Servers
Serving Call Session Control FunctionSession Charging with Unit ReservationSynchronous Digital HierarchySession Description ProtocolSignalling Gateway
Serving GPRS Support Node
Secure Hash AIgorlithm
Session Initiation Protocol
Subscribe Location Function
TransmissionControlProtocol
Time Division Multiple
Topology Hiding Inter-network GatewayTraffic Plane Function
Transition Gateway
User Agent
User Datagram Protocol
User Equipment
Universal Mobile Telecommunication SystemUniform Resource Identifier
Uniform Resource Locator
Universal Terrestrial Radio Access NetworkVisited Location Register
Voice over Packet
Virtuai Private Network
Wideband CDMA
EXpected user RESponse
4IMS系统网络架构
4.1IMS的系统结构
IMS的系统结构如图1所示。
费率功能
YD/T 1984-2009
实时传输协议
安全关联
基于业务的本地策略
业务控制点
业务能力服务器
服务呼叫会话控制功能
计费单元预留的会话计费
同步数字体系
会话描述协议
信令网关
服务GPRS支持节点
安全散列算法
初始会话协议
签约定位功能
传输控制协议
时分复用
网问拓扑隐藏网关
流平面功能
转换网关
用户代理
用户数据报协议
用户设备
通用移动通讯系统
统一资源标识符
统一资源位置符
UMTS陆地无线接入网
拜访位置寄存器
分组网络中的语音
虚拟专用网
宽带分码多工存取
预期的用户响应
YD/T1984-2009
应用和业务
OSA-SCS
IM-SSF
运营商A
4.21MS系统功能实体
4.2.1IMS系统主要实体
（1）呼叫会话控制功能（CSCF）SGW
运营商B
图1IMS的系统结构
IP多媒体网络
PSTN/ISDN
PLMN等
其他接入网结
CSCF可以作为P-CSCF、S-CSCF或I-CSCF。P-CSCF在IMS中是UE的第一个接触点；在网络中，S-CSCF用于处理会话状态；在某运营商的网络中，I-CSCF是针对该网络中某用户或目前处于该网络中的某漫游用户的所有IMS连接的主要接触点。（2）归属用户服务器（HSS）
HSS是某个给定用户的主数据库，它包括与用户签约相关的信息，并支持实际处理呼叫会话的网络实体。
HSS负责保存以下用户相关信息：一用户身份、编号和地址信息；一用户安全信息：用于认证和授权的网络接入控制信息：用户在系统间层面的位置信息：HSS支持用户注册和储存系统间的位置信息等；一用户档案信息。
HSS也能为用户和网络相互认证、完整性检查和数据加密生成相应用户安全信息。基于这类信息，HSS还负责和运营商中不同域和子系统中的控制和会话管理实体进行通信。（3）多媒体资源功能控制器（MRFC）一控制MRFP中的媒体流；
一翻译来自AS和S-CSCF的信息（如：会话标识），并控制相应的MRFP；一生成话单。
（4）多媒体资源功能处理器（MRFP）·控制在Mb参考点上的承载；
一提供被MRFC控制的资源；
一混合入向的媒体流（如，多方会议)；一播放媒体流（多媒体录音通知）；一处理媒体流（如，音频编码转、媒体分析）；一发言控制（即，在会议环境中，对共享资源的接入权限进行管理）。（5）签约定位器功能（SLF）
YD/T1984-2009
在注册和会话建立过程中被I-CSCF询问，用于获得存有被请求用户的特定数据的HSS名字；此外，SLF在注册时还受S-CSCF询问受AS询问（联合Sh接口），用于获得存有被请求用户的特定数据的HSS名字：一受3GPPAAA服务器询问，用于获得存有被请求用户的特定数据的HSS名字；被CSCF访问（通过Dx接口），被AS访问（通过Dh接口），被3GPPAAA服务器访问（通过Dw接口）。
SLF在单一HSS环境中不需要。当AS被配成使用预定义的HSS时，SLF不需要。（6）策略决策功能（PDF）
PDF作为IP承载资源基于业务的本地策略的决策点。PDF针对IP承载资源分配请求作出决定。（7）计费相关的功能实体
见本标准第18章相关计费描述。4.2.2互通相关的辅助设备
（1）信令网关（SGW）
SGW用于在传输层面上，在用于pre-Rel4网络中的基于SS7传输的信令和可能用于post-R99网络中的基于IP传输的信令间执行信令转换（如，在SigtranSCTP/IP和SS7MTP间）。SGW不解释应用层（如，MA、CAP、BIC、ISUP）信息，但可能要翻译原始SCCP或SCTP层，来确保信令的正确路由。（2）媒体网关控制功能（MGCF）MGCF的功能包括：
控制通话状态中与IM-MGW媒体通道的连接控制相关部分；与CSCF，BGCF和PSTN实体通信：一根据传统网络过来的入向呼叫的路由号码，选择CSCF；一在ISUP和IMS子系统呼叫控制协议之间进行协议转换一由MGCF接收带外信息，并可能转交给CSCF/IM-MGW。（3）IP多媒体一媒体网关功能（IM-MGW）IM-MGW在电路交换网的承载通道和分组网的媒体流之问进行转换，可以实现媒体转换、承载控制和载荷处理等功能（如：编解码转换、回声抑制和会议桥等）。一与MGCF交互进行资源控制；
一拥有并处理资源（如回声抑制）：一编码处理。
（4）中断出口网关控制功能（BGCF）BGCF决定是否需要把呼叫路由到内部CS或外部CS域：YD/T1984-2009
一如果是内部CS域：BGCF在自己所在的网络选择一个MGCF一如果是外部CS域：BGCF转发会话到选中网络的BGCF（5）应用层网关（ALG）
IMS-ALG在SIP/SDP协议层提供特定的功能，用于在两个运营商域间进行互连。它使IPv6和IPv4SIF应用间能够互通（参见附录D)。（6）翻译网关（TrGW）
TrGW位于媒体路径中，并受IMS-ALG控制。它提供诸如网络地址/端口转换和IPv4/IPv6协议转换的功能。
（7）DNS/ENUM服务器
DNS/ENUM服务器在IMS系统中进行地址转换和翻译。4.2.3应用服务器
应用服务器（AS）包括SIP应用服务器、OSA应用服务器或CAMELIM-SSF，可以提供增值的IMS业务，可位于用户归属网络中或位于第三方位置，而第三方位置可以是一个网络或是简单的独立AS。4.3IMS系统接口
一Cx接口支持CSCF和HSS之问的路由信息的获取，通过CSCF隧道传输用户和HSS间的信息！采用Diameter协议。
一Dx接口是CSCF和SLF之问的接口用于获得为一个给定的用户保持签约的HSS的地址，采用Diameter协议。
一Sh接口用于AS和HSS之问接口的消息流程，采用Diameter协议。Si接口是IM-SSF和HSS之间用来传送CAMEL相关的用户数据的MAP接口。Dh接口AS和SLF之间的接口，采用Diameter协议。Gm接口在终端和IMS网络之间，主要传输用户和CSCF之间的登记、用户业务控制、鉴权相关的流程。
一Ma接口在AS和Ma接口为I-CSCF和AS之间的接口，I-CSCF通过该接口直接向为某PSI服务的应用服务器转发相关信令消息。该接口采用SIP协议，见IETFRFC3261。一MW接口在CSCF之间，支持IMS核心网络实体之间的所有信令流程，包括注册、会话建立、会话释放等。
一Mg接口是MGCF和CSCF之间的接口，用于PSTN/CS会话互通，基于3GPPSIP协议。一Mi接口在CSCF和BGCF之间，运用S-CSCF前转会话到中断出口网关控制功能，以便到PSTN网络的交互，基于SIP协议。
Mj接口允许BGCF前转会话信令MGCF，以便到PSTN网络的交互，基于SP协议。一Mk接口允许BGCF前转会话信令到另一个BGCF，基于SIP协议。一Mm接口是CSCF/IMS-ALG和其他P多媒体网络之问的IP接口，用于SIP消息在不同多媒体域间的路由，基于SIP协议。
一Mr接口允许CSCF和MRFC之间的交互，基本3GPPSIP协议。一Mx接口是IMS-ALG与CSCF/BGCF之间的接口，实现不同P版本的网络间的互通，基于SIF协议。
