【通信行业标准(YD)】 移动通信网IMS系统接口测试方法 ISC/Ma接口

1CS33.040.01
中华人民共和国通信行业标准
YD/T 1983-2009
移动通信网IMS系统接口测试方法ISC/Ma接口
Test method for ISC/Ma interface in IMS system in mobilecommunicationnetwork
2009-12-11发布
2010-01-01实施
中华人民共和国工业和信息化部　发布前
规范性引用文件
缩略语
测试方法
测试仪表
测试结构·
5ISC接口测试内容
第三方注册/注销
用户注册状态信息订阅/通知
会话建立
会话释放
YD/T 1983-2009
本标准是针对IMS系统ISC接口和Ma接口所做的测试方法，基于3GPPR6版本。本标准是移动通信网IMS系统系列标准之一，该系列标准的结构和名称如下：YD/T1983-2009
a）YD/T1980-2009《移动通信网IMS系统接口技术要求Mg/Mi/Mj/Mk/Mw/Gm接口》b）YD/T1981-2009《移动通信网IMS系统接口测试方法Mg/Mi/Mj/Mk/Mw/Gm接口》c）YD/T1982-2009《移动通信网IMS系统接口技术要求ISC/Ma接口》d）YD/T1983-2009《移动通信网IMS系统接口测试方法ISC/Ma接口》e）YD/T1984-2009《移动通信网IMS系统设备技术要求》f）YD/T1985-2009《移动通信网IMS系统设备测试方法》g）YD/T1986-2009《移动通信网IMS系统接口技术要求Cx/Dx/Sh接口》h）YD/T1987-2009《移动通信网IMS系统接口测试方法Cx/Dx/Sh接口》本标准与YD/T1982-2009《移动通信网IMS系统接口技术要求ISC/Ma接口》配套使用。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司、诺基亚西门子通信（上海）有限公司、上海贝尔股份有限公司。本标准主要起草人：杨红梅、钱四化、谢晓棠、严学强、李豹、张志龙。I
1范围
移动通信网IMS系统接口测试方法ISC/Ma接口
YD/T1983-2009
本标准规定了移动通信网ISC接口的第三方注册/注销、用户注册状态信息订阅/通知、会话建立和会话释放等测试内容和相应的测试结构。本标准适用于移动通信网IMS系统中的ISC/Ma接口相关设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T19822009移动通信网IMS系统接口技术要求ISC/Ma接口3缩略语
YD/T1982-2009《移动通信网IMS系统接口技术要求ISC/Ma接口》中的缩略语适用于本标准。4
测试方法
4.1测试仪表
测试过程中需要监测接口协议，接在ISC接口，监测并分析记录接口数据。4.2测试结构

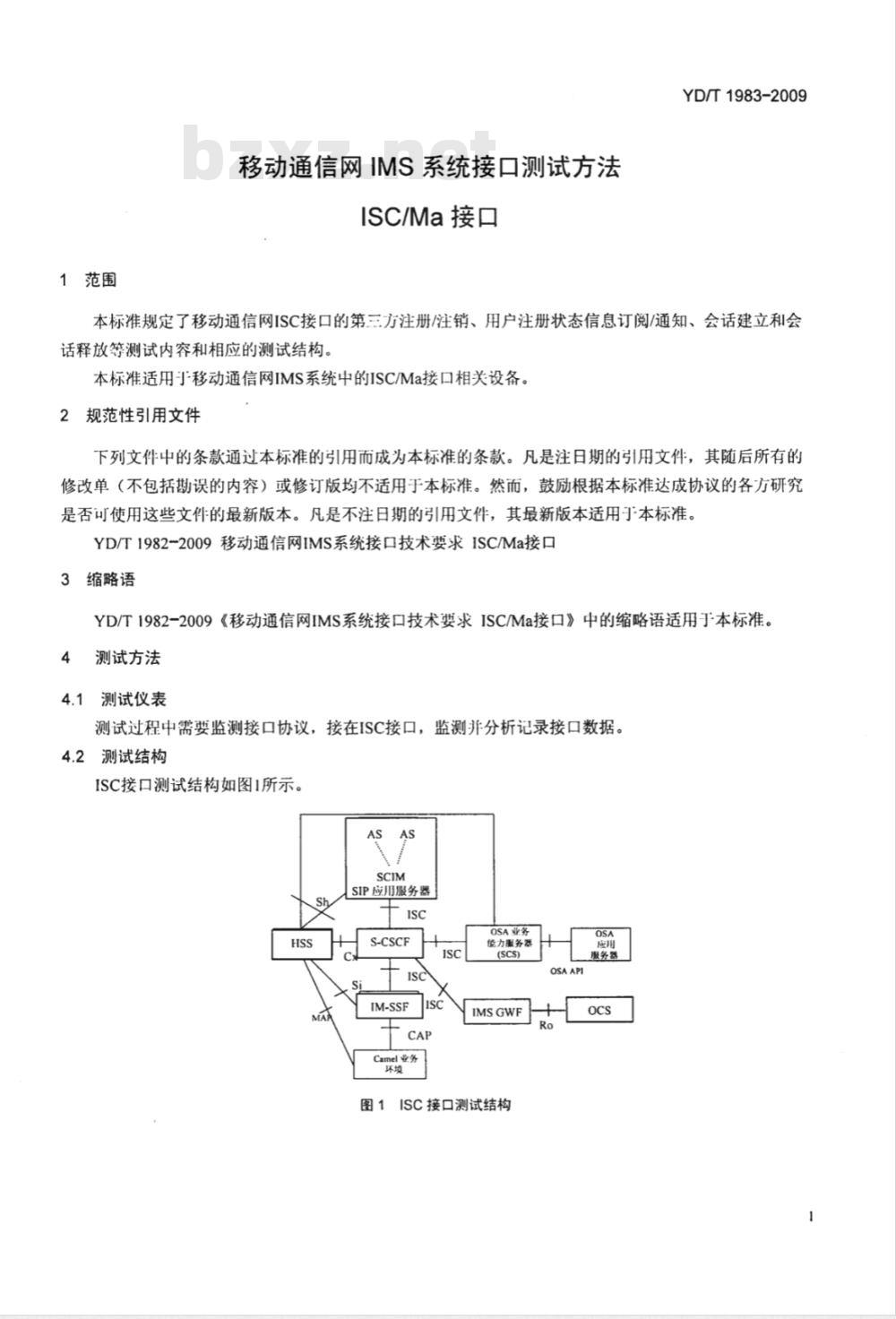

ISC接口测试结构如图1所示。
SIP应服务器
S-CSCF
IM-SSF
Camel业务
OSA业
能力服务器
OSA API
IMSGWF
图1ISC接口测试结构
YD/T1983-2009
5ISC接口测试内容

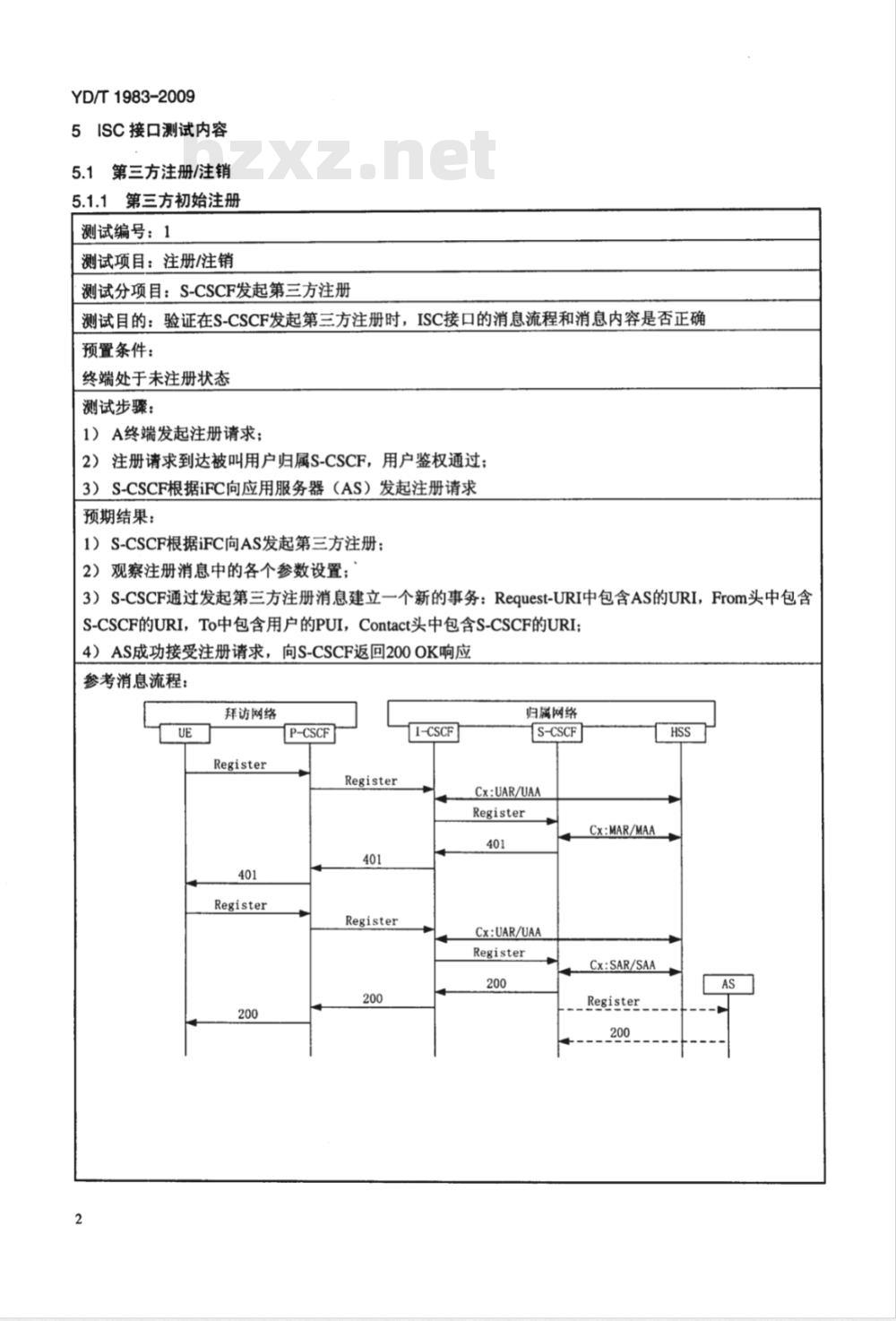

5.1第三方注册/注销
5.1.1第三方初始注册
测试编号：1
测试项目：注册/注销
测试分项目：S-CSCF发起第三方注册测试目的：验证在S-CSCF发起第三方注册时，ISC接口的消息流程和消息内容是否正确预置条件：
终端处于未注册状态
测试步骤：
1）A终端发起注册请求：
2）注册请求到达被叫用户归属S-CSCF，用户鉴权通过；3）S-CSCF根据iFC向应用服务器（AS）发起注册请求预期结果：
1）S-CSCF根据iFC向AS发起第三方注册；2）观察注册消息中的各个参数设置；3）S-CSCF通过发起第三方注册消息建立一个新的事务：Request-URI中包含AS的URI，From头中包含S-CSCF的URI，To中包含用户的PUI，Contact头中包含S-CSCF的URI：4）AS成功接受注册请求，向S-CSCF返回200OK响应参考消息流程：
拜访网络
Register
Register
P-CSCF
Register
Register
I-CSCF
归属网络
S-CSCF
Cx:UAR/UAA
Register
Cx:UAR/UAA
Register
Cx:MAR/MAA
Cx:SAR/SAA
Register
5.1.2第三方重注册
测试编号：2
测试项目：注册/注销
测试分项目：第三方重注册
测试目的：验证在第三方重注册时，ISC接口的消息流程和消息内容是否正确预置条件：
终端处于已注册状态
测试步骤：
1）定时器未超时，终端发起重注册请求；2）呼叫到达被叫用户归属S-CSCF；3）S-CSCF根据iFC向AS发起注册请求预期结果：
1）S-CSCF根据iFC向AS发起第三方重注册行为：2）观察注册消息中的各个参数设置；YD/T1983-2009
3）S-CSCF通过发起第三方重注册消息建立一个新的事务：Request-URI中包含AS的URI，From头中包含S-CSCF的URI，To中包含用户的PUI，Contact头中包含S-CSCF的URI；4）AS成功接受重注册请求，向S-CSCF返回200OK响应参考消息流程：
拜访网络
Register
P-CSCF
Register
I-CSCF
归属网络
S-CSCF
Register
YD/T1983-2009
5.1.3隐式注册的第三方注册
测试编号：3
测试项目：注册/注销
测试分项目：隐式注册的第三方注册测试目的：验证在隐式注册的第三方注册时，ISC接口的消息流程和消息内容是否正确预置条件：
1）系统运行正常；
2）用户有2个PUI（PUI1、PUI2），属于同一隐式注册集，未注册且都为非禁止PUI；3）该隐式注册集的2个PUI属于2个不同的SP（PUI1属于SP1、PUI2属于SP2)；4）SP1中签约了第三方注册iFC1，其中含有AS1的信息；5）SP2中签约了第三方注册iFC2，其中含有AS2的信息测试步骤：
1）用户在S-CSCF上注册成功，保存从HSS下载的用户数据；2）S-CSCF遍历2个SP中的iFC，并触发2个不同的第三方注册预期结果：
1）用户注册成功，其中PUI1和PUI2同时注册，且在终端收到的200OK中包含了PUI1和PUI2；2）S-CSCF根据iFC分别向AS1，AS2发起第三方注册行为；3）观察注册消息中的各个参数设置，S-CSCF通过分别向AS1，AS2发起第三方注册，注册消息中的参数：Request-URI中包含AS的URI，From头中包含S-CSCF的URI，To中包含用户的PUI，Contact头中包含S-CSCF的URI；
4）AS1，AS2返回200OK响应到S-CSCF参考消息流程：
拜访网络
Register
Register
P-CSCF
Register
Register
I-CSCF
归属网络
S-CSCF
Cx:UARUAA
Register
Cx:MAR/MA.
Cx:UARAA
Register
Cx:SAR/SA
Register
Register
5.1.4第三方注销
测试编号：4
测试项目：注册/注销
测试分项目：第三方注销
测试目的：验证在第三方注销时，ISC接口的消息流程和消息内容是否正确预置条件：
终端处于已注册状态
测试步骤：
1）A终端发起注销请求：
2）呼叫到达被叫用户归属S-CSCF；3）S-CSCF根据iFC向AS发起注销请求预期结果：
1）S-CSCF根据iFC向AS发起第三方注销行为：2）观察注册消息中的各个参数设置；YD/T1983-2009
3）S-CSCF通过发起三方注销建立一个新的事务：Request-URI中包含AS的URI，From头中包含S-CSCF的URI，To中包含用户的PUI，Contact头中包含S-CSCF的URI，Expires值设为O4）AS成功接受注销请求，向S-CSCF返回200OK响应参考消息流程：
拜访网络
Register
P-CSCF
Register
归属网络
S-CSCF
Cx:UAR/UAA
Register
Cx:SAR/SAA
Register
测试说明：如果AS在收到第三方初始注册后进行了注册信息订阅流程，那么此时可以不触发第三方注销
YD/T1983-2009
5.1.5第三方注册失败（会话继续）测试编号：5
测试项目：注册/注销
测试分项目：第三方注册失败（会话继续）测试目的：验证在第三方注册失败时，ISC接口的消息流程和消息内容是否正确预置条件：
1）系统运行正常：
2）用户签约了第三方注册iFC，其中缺省处理配置设置为Session Continued；3）用户未注册：
4）AS超时不返回响应
测试步骤：
1）用户在S-CSCF上注册成功后，S-CSCF根据用户签约的iFC发起第三方注册触发AS：2）AS不返回响应
预期结果：
1）观察注册过程中ISC接口消息，Request-URI中包含AS的URI，From头中包含S-CSCF的URI，To中包含用户的PUI，Contact头中包含S-CSCF的URI；2）S-CSCF没有收到200OK响应，第三方注册失败；3）用户不会被注销；
4）如果有其他更低优先级的iFC，则继续检查参考消息流程：
拜访网络
Register
P-CSCF
Register
Registcr
Register
I-CSCF
归属网络
S-CSCF
Cx:UARAUAA
Register
Cx:UARAAA
Register
Cx:MAR/MAA
Cx:SAR/SAA
Register
超时无响应
5.1.6第三方注册失败（会话终止）测试编号：6
测试项目：注册/注销
测试分项目：第三方注册失败（会话终止）测试目的：验证在第三方注册失败时，ISC接口的消息流程和消息内容是否正确预置条件：
1）系统运行正常；
2）用户签约了第三方注册iFC，其中缺省处理配置设置为Session Terminated；3）用户未注册；
4）假定用户注册后UE向S-CSCF订阅成功；5）AS超时不返回响应
测试步骤：
YD/T1983-2009
1）用户在S-CSCF上注册成功后，S-CSCF根据用户签约的iFC发起第三方注册触发AS；2）AS不返回响应
预期结果：
1）观察ISC接口，S-CSCF向AS发送Register消息，Request-URI中包含AS的URI，From头中包含S-CSCF的URI，To中包含用户的PUI，Contact头中包含S-CSCF的URI；2）S-CSCF没有收到200OK响应，注册失败；3）用户被注销
参考消息流程：
拜访网络
P-CSCF
Register
Register
Register
1-CSCF
Register
Notify
归属网络
S-CSCF
Cx:UAR/UAA
Register
Cx:UAR/UAA
Register
Cx:MAR/MAA
Cx:SAR/SAA
Register
超时无响应
YD/T1983-2009
5.2用户注册状态信息订阅/通知5.2.1AS注册事件订阅
测试编号：7
测试项目：用户注册状态信息订阅/通知测试分项目：AS注册事件订阅
测试目的：验证在AS注册事件订阅时，ISC接口的消息流程和消息内容是否正确预置条件：
终端处于未注册/注册状态
测试步骤：
1）AS发起注册状态订阅请求；www.bzxz.net
2）请求到达用户归属S-CSCF；
3）S-CSCF对AS进行授权检查；
4）S-CSCF向AS回复2xx响应，指示该订阅请求成功；5）S-CSCF向AS发送NOTIFY通知用户当前状态：6）AS向S-CSCF回应200OK；
7）观察注册消息中的各个参数设置预期结果：
1）注册请求消息中Event值为reg；2）S-CSCF对AS的授权通过；
3）S-CSCF向AS发送NOTIFY通知中正确包含用户当前状态；4）在2xx响应中Expires头的值为订阅请求中提供的Expires头的值，也可以小于订阅请求中提供的Expires头的值
