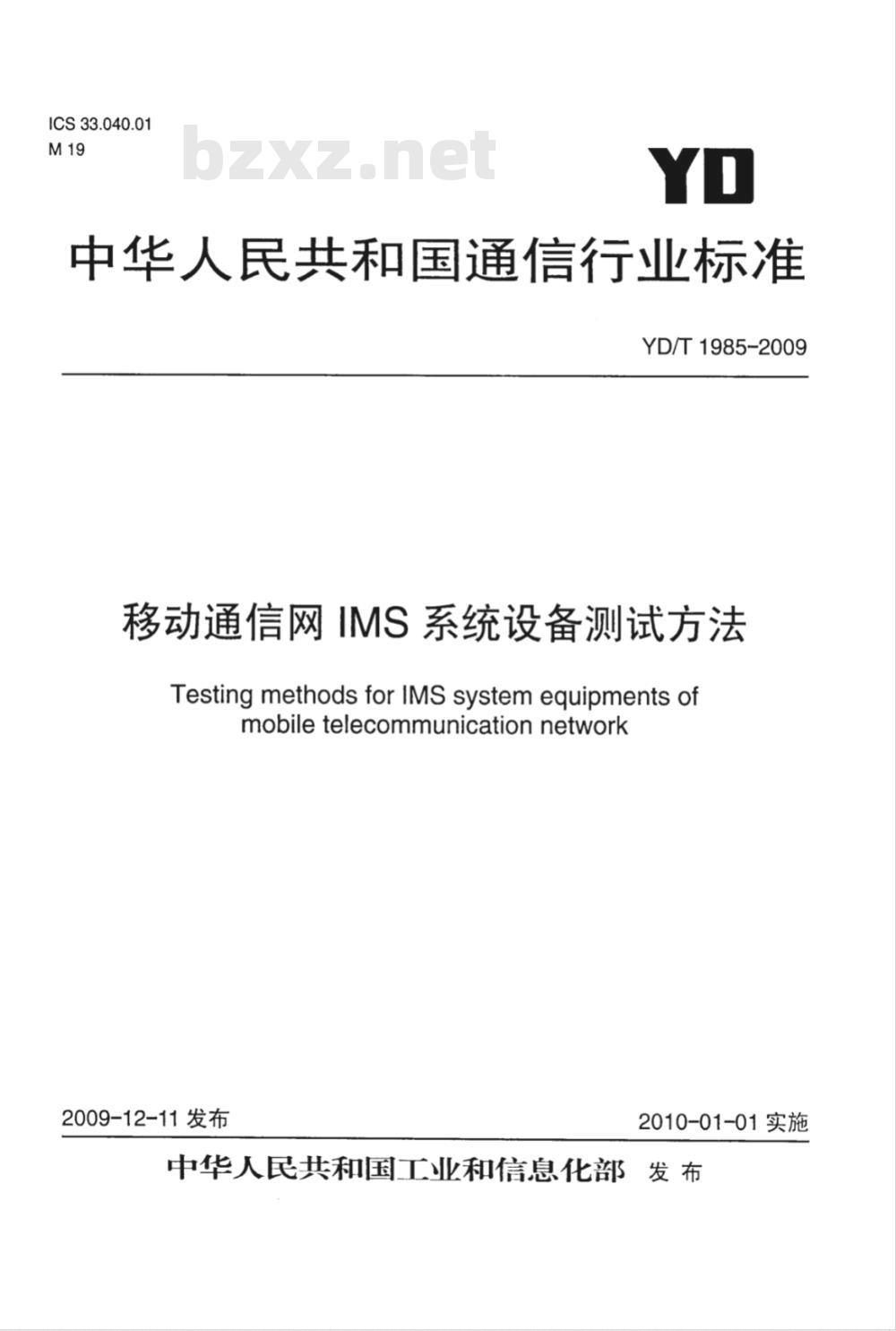

ICS33.040.01
中华人民共和国通信行业标准
YD/T 1985-2009
移动通信网IMS系统设备测试方法Testing methods for IMS system equipments ofmobile telecommunication network2009-12-11 发布
2010-01-01实施
中华人民共和国工业和信息化部发布言

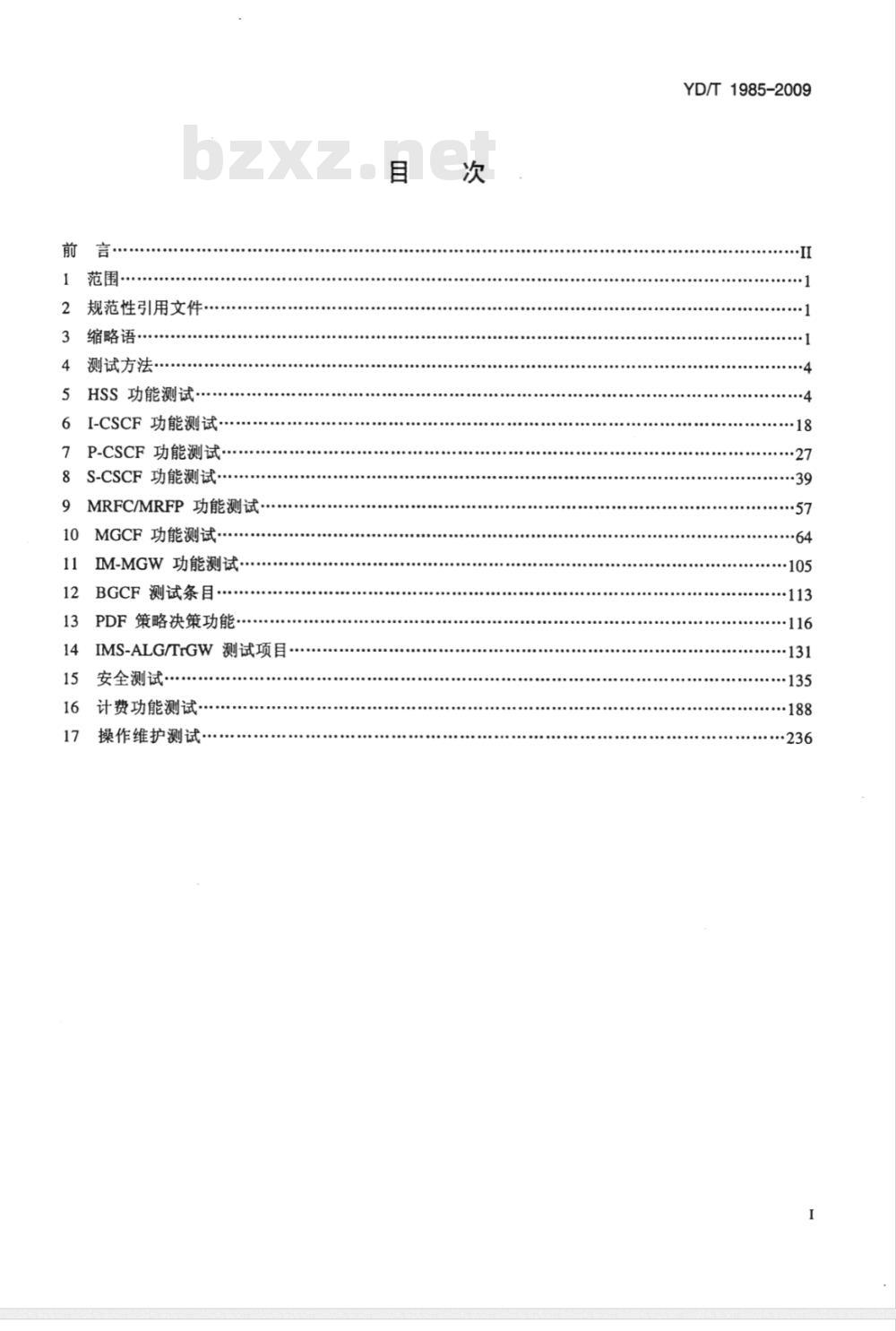

范围·
规范性引用文件
缩略语·
测试方法
HSS功能测试..
6I-CSCF功能测试.
P-CSCF功能测试
S-CSCF功能测试
MRFC/MRFP功能测试·
10MGCF功能测试
IM-MGW功能测试
12BGCF测试条目.
PDF策略决策功能
IMS-ALG/TrGW测试项目
安全测试
计费功能测试·
操作维护测试·
YD/T1985-2009
YD/T1985-2009

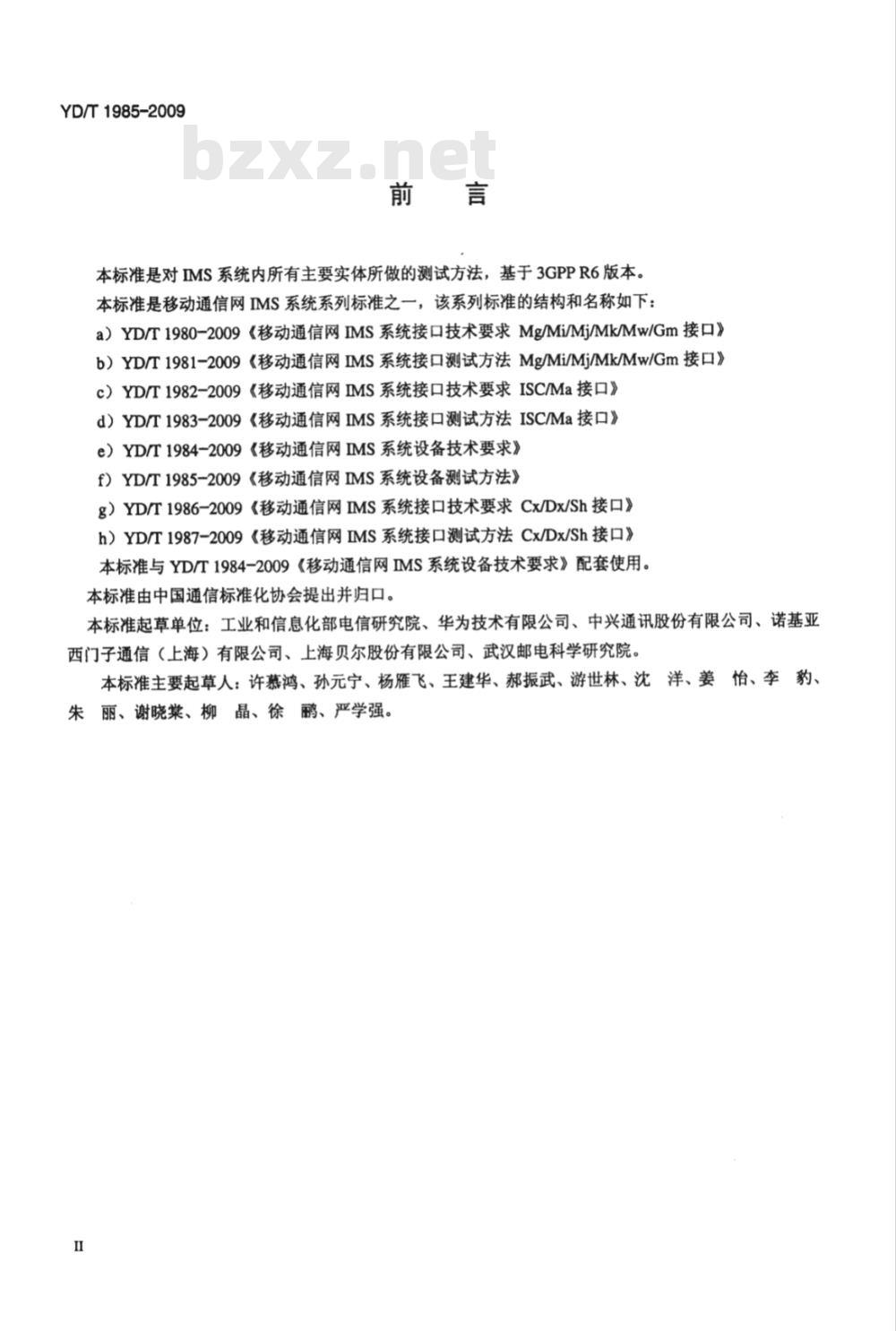

本标准是对IMS系统内所有主要实体所做的测试方法，基于3GPPR6版本。本标准是移动通信网IMS系统系列标准之一，该系列标准的结构和名称如下：a）YD/T1980-2009《移动通信网IMS系统接口技术要求Mg/Mi/Mj/Mk/Mw/Gm接口》b）YD/T1981-2009《移动通信网IMS系统接口测试方法Mg/Mi/Mj/Mk/Mw/Gm接口》c）YD/T1982-2009《移动通信网IMS系统接口技术要求ISC/Ma接口》d）YD/T1983-2009《移动通信网IMS系统接口测试方法ISC/Ma接口》e）YD/T1984-2009《移动通信网IMS系统设备技术要求》f）YD/T1985-2009《移动通信网IMS系统设备测试方法》g）YD/T1986-2009《移动通信网IMS系统接口技术要求Cx/Dx/Sh接口》h）YD/T1987-2009《移动通信网IMS系统接口测试方法Cx/Dx/Sh接口》本标准与YD/T1984-2009《移动通信网IMS系统设备技术要求》配套使用。本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、华为技术有限公司、中兴通讯股份有限公司、诺基亚西门子通信（上海）有限公司、上海贝尔股份有限公司、武汉邮电科学研究院。本标准主要起草人：许慕鸿、孙元宁、杨雁飞、王建华、郝振武、游世林、沈洋、姜怡、李豹、朱丽、谢晓棠、柳晶、徐、严学强。I

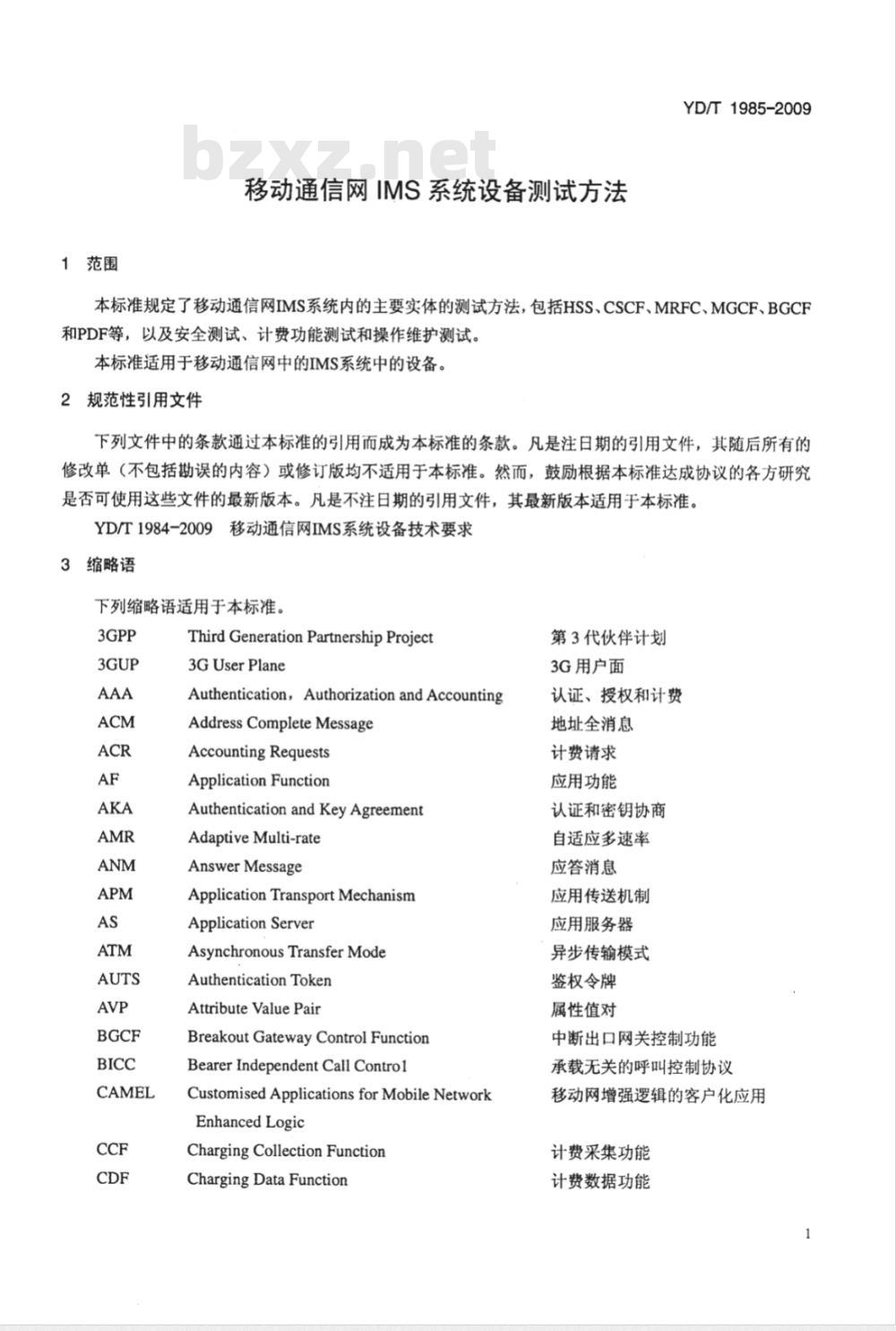

1范围
移动通信网IMS系统设备测试方法YD/T1985-2009
本标准规定了移动通信网IMS系统内的主要实体的测试方法，包括HSS、CSCF、MRFC、MGCF、BGCF和PDF等，以及安全测试、计费功能测试和操作维护测试。本标准适用于移动通信网中的IMS系统中的设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T1984-2009移动通信网IMS系统设备技术要求3缩略语
下列缩略语适用于本标准。
Third GenerationPartnershipProject3GUserPlane
Authentication,Authorization andAccountingAddress Complete Message
Accounting Requests
ApplicationFunction
AuthenticationandKeyAgreementAdaptive Multi-rate
Answer Message
Application Transport MechanismApplication Server
Asynchronous Transfer Mode
Authentication Token
AttributeValue Pair
Breakout Gateway Control FunctionBearer Independent Call Contro1CustomisedApplicationsforMobileNetworkEnhanced Logic
Charging Collection FunctionChargingData Function
第3代伙伴计划
3G用户面
认证、授权和计费
地址全消息
计费请求
应用功能
认证和密钥协商
自适应多速率
应答消息
应用传送机制
应用服务器
异步传输模式
鉴权令牌
属性值对
中断出口网关控制功能
承载无关的呼叫控制协议
移动网增强逻辑的客户化应用
计费采集功能
计费数据功能
YD/T 1985-2009
I-CSCF
IM-MGW
IMS-ALG
IMS-GWF
IP-CAN

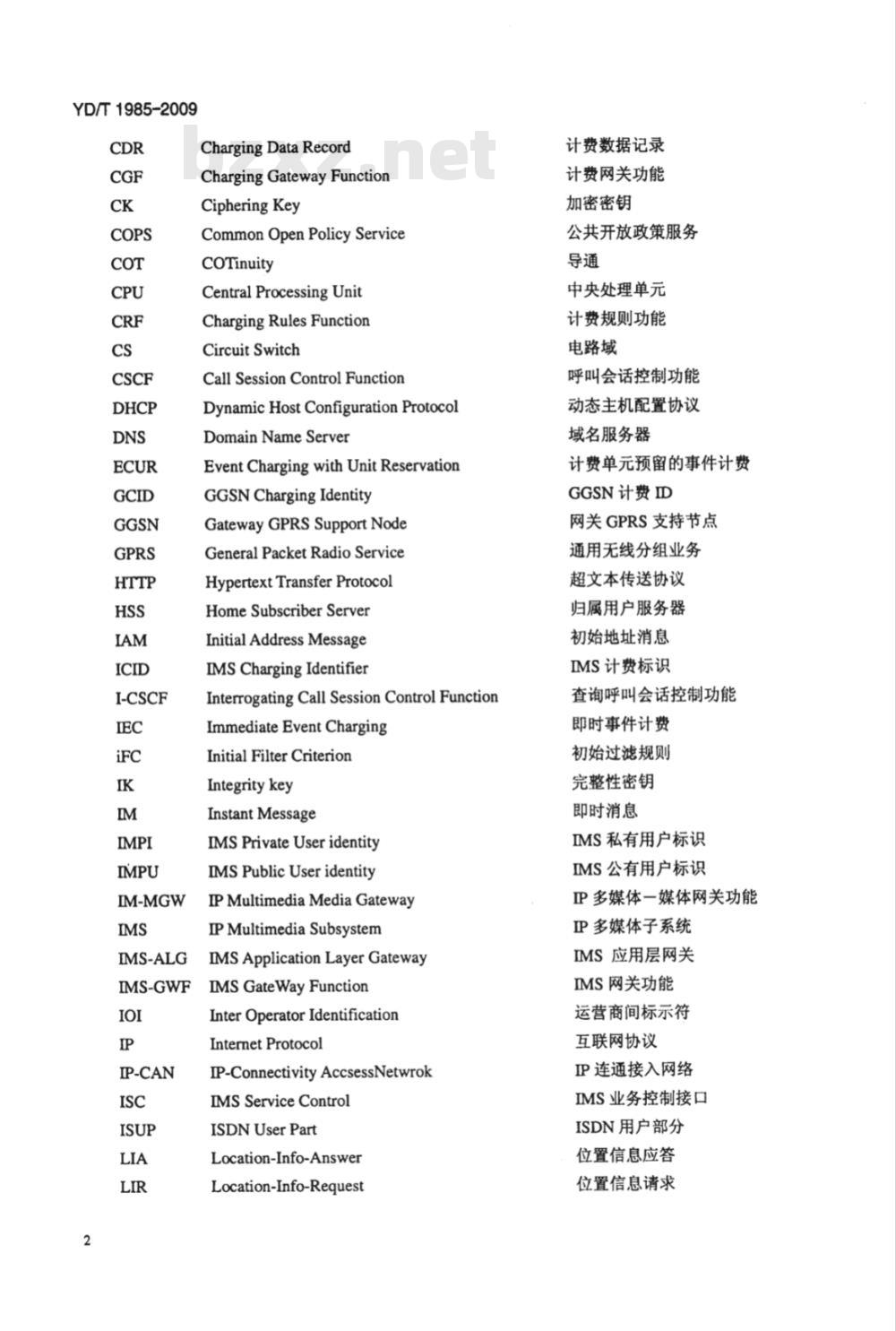

Charging Data Record
Charging Gateway Function
CipheringKey
CommonOpen Policy Service
coTinuity
Central Processing Unit
Charging Rules Function
CircuitSwitch
Call Session Control FunctionDynamic Host Configuration ProtocolDomain Name Server
Event Charging with Unit ReservationGGSN Charging Identity
Gateway GPRS Support Node
General Packet Radio ServiceHypertext Transfer Protocol
Home Subscriber Server
Initial Address Message
IMS Charging Identifier
Interrogating Call Session Control FunctionImmediate Event Charging
InitialFilter Criterion
Integrity key
Instant Message
IMS Private User identity
IMSPublic User identity
IPMultimediaMediaGateway
IPMultimedia Subsystem
IMSApplicationLayerGateway
IMSGateWayFunction
Inter Operator IdentificationInternet Protocol
IP-Connectivity AccsessNetwrokIMS Service Control
ISDN User Part
Location-Info-Answer
Location-Info-Request
计费数据记录
计费网关功能
加密密钥
公共开放政策服务
中央处理单元
计费规则功能
电路域
呼叫会话控制功能
动态主机配置协议
域名服务器
计费单元预留的事件计费
GGSN计费ID
网关GPRS支持节点
通用无线分组业务
超文本传送协议bZxz.net
归属用户服务器
初始地址消息
IMS计费标识
查询呼叫会话控制功能
即时事件计费
初始过滤规则
完整性密钥
即时消息
IMS私有用户标识
IMS公有用户标识
IP多媒体一媒体网关功能
IP多媒体子系统
IMS应用层网关
IMS网关功能
运营商间标示符
互联网协议
IP连通接入网络
IMS业务控制接口
ISDN用户部分
位置信息应答
位置信息请求
Multimedia-Auth-Answer
Multimedia-Auth-Request
MediaGatewayControl FunctionMedia Gate Way
Multimedia Resource Function ControllerMultimedia Resource Function ProcessingMultimedia Resource System
NA(P)T
Network Address (Port)TranslationNAT
P-CSCF
S-CSCF
NetworkAddressTranslation
Nb Framing protocol
Online Charging System
Open Services Architecture
ProxyCall SessionControlFunctionPolicy Decision Funciton
PublicLandMobileNetwork
Push-Profile-Answer
Push-Profile-Request
Public Service Identity
Public Switched Telephone NetworkProfile-Update-Answer
Profile-Update-Request
Quality of Service
RANDom number
RELease
Real-time Transport ProtocolSecurity Association
Server-Assignment-Answer
Server-Assignment-Request
Service Control Point
ServingCall SessionControlFunctionSession Chargingwith Unit ReservationSession Description ProtocolServing GPRS Support Node
Session Initiation Protocol
Service Provider
Time Division Multiple
Traffic Plane Function
多媒体鉴权应答
多媒体鉴权请求
YD/T1985-2009
媒体网关控制功能
媒体网关
多媒体资源控制器
多媒体资源功能处理器
多媒体资源系统
网络地址（端口）转换
网络地址翻译
Nb接口顿协议
在线计费系统
开放业务体系
代理呼叫会话控制功能
策略决策功能
公众陆地移动网
推送信息应答
推送信息请求
公共业务标识
公共交换电话网
信息更新应答
信息更新请求
业务质量
随机数
实时传输协议
安全关联
服务分配应答
服务分配请求
业务控制点
服务呼叫会话控制功能
计费单元预留的会话计费
会话描述协议
服务GPRS支持节点
初始会话协议
业务提供商
时分复用
流平面功能
YD/T1985-2009
4测试方法
测试仪表
TransitionGateway
UserAgent
User-Authorization-Answer
User-Authorization-Request
User-Data-Answer
User-Data-Request
UserEquipment
Uniform Resource Identifier
Wideband CDMA
转换网关
用户代理
用户鉴权应答
用户鉴权请求
用户数据应答
用户数据请求
用户设备
统一资源标识符
宽带码分多址
测试过程中需要监测接口协议，可接在Mw、Mg、Mi、Mj、Mk、Mm、Mn、Mr、Cx、Gm、Mp、Sh、Go、Gq、Rf、Ro、Rx、Gx等接口，包括SIP协议、H.248协议、Diameter协议、COPS协议等，监测并分析记录接口数据。
4.2测试说明
本标准中的各测试结果均应符合《移动通信网IMS系统设备技术要求》的要求。具体测试说明如下：
1）本标准中的消息流程仅供参考，除非预期结果中有特别说明。2）本标准中的功能实体在实际网络中可以分设，也可以合设。3）要针对实际的物理实体，分别测试相关操作维护的项目。4）本标准中关于Go接口的检查均为可选。5HSS功能测试
5.1测试结构
HSS测试结构示意如图1所示。
S-CSCF
图1HSS测试结构示意
I-CSCF
5.2移动性管理测试
5.2.1用户注册状态查询
5.2.1.1用户存在其他已注册的IMPU测试编号：5.2.1.1
测试项目：移动性管理
测试分项目：用户注册状态查询一一用户存在其他已注册的IMPU测试目的：测试用户存在其他已注册的IMPU时，可以正确查询其注册状态预置条件：
1）HSS及IMS系统其他设备运行正常：2）HSS中存在IMS用户A；
3）用户A有IMPU_A和IMPU_B两个IMPU；4）IMPU_B的注册状态为“registered”测试结构：见图1
测试流程：
1）使用信令跟踪仪跟踪HSS的Cx接口；2）IMS用户用IMPU_A在网络中注册预期结果：
YD/T1985-2009
HSS返回的Cx-QueryResponse，消息中Result-Code/Experimental-Result为DIAMETER_SUBSEQUENTREGISTRATION，消息中包含Server-Name参数，为HSS中保存的IMPU_B相关S-CSCF名称参考消息流程：
VisitedNetwork
P-CSCF
Registe
I-CSCF
Registet
Unauthorized
Register
401Unauthorized
Register
HomeNetwork
Registern
401Una
loized
Register
S-CSCF
ServiceControl
YD/T1985-2009
5.2.1.2HSS返回用户业务能力集测试编号：5.2.1.2
测试项目：移动性管理
测试分项目：用户注册状态查询——HSS返回用户业务能力要求测试目的：测试HSS按要求能够向I-CSCF返回用户业务能力集预置条件：
1）HSS及IMS系统其他设备运行正常；2）用户未注册
测试结构：见图1
测试流程：
在UE上发起用户初始注册
预期结果：
1）I-CSCF收到P-CSCF转发的注册消息后，向HSS发送UAR（Cx-Query）查询S-CSCF的能力集要求，由I-CSCF去选择，其中应带有P-CSCF网络D、用户公有ID、用户私有ID；2）HSS返回UAA（Cx-QueryRespone）消息，消息中带有用户业务能力要求参考消息流程：
Visited Network
P-CSCF
Register
Unauthorised
Register
I-CSCF
Register
HomeNetwork
Register
401Unauthorised
Register
401 Unauthotised
Register
[S-CSCF
Service Control
5.2.1.3HSS返回S-CSCF名
测试编号：5.2.1.3
测试项目：移动性管理
测试分项目：用户注册状态查询—HSS返回S-CSCF名测试目的：测试HSS能够向I-CSCF返回分配的S-CSCF名预置条件：
1）HSS及IMS系统其他设备运行正常；2）用户已注册
测试结构：见图1
测试流程：
1）跟踪I-CSCF的Cx接口；
2）在UE上发起重注册
预期结果：
YD/T1985-2009
1）I-CSCF收到P-CSCF转发的注册消息后，向HSS发送UAR（Cx-Query）查询S-CSCF的地址，其中应带有P-CSCF网络ID、用户公有D、用户私有D，User-Authorization-Type值为REGISTRATION；2）HSS返回UAA（Cx-QueryRespone）消息，消息中带有S-CSCF地址：3）I-CSCF向S-CSCF转发注册请求消息参考消息流程：
Visited Network
Register
P-CSCF
Register
I-CSCF
HomeNetwork
Register
S-CSCF
Service Control
YD/T 1985-2009
5.2.2用户位重查询
5.2.2.1呼叫已注册用户
测试编号：5.2.2.1
测试项目：移动性管理
测试分项目：用户位置查询
呼叫已注册用户
测试目的：测试呼叫已注册用户时，HSS返回正确的参数预置条件：
1）用户IMPU1当前已注册，分配给该用户的S-CSCF为S-CSCF1：2）用户IMPU2当前已注册
测试结构：见图1
测试流程：
1）用户IMPU2呼叫用户IMPU1；
2）呼叫请求已经转发到I-CSCF；3）CSCF发起LIR
预期结果：
HSS返回Result-Code为DIAMETER_SUCCESS，同时在Server-NameAVP返回S-CSCF1名，返回消息中没有Server-CapabilitiesAVP参考消息流程：
主叫用户IMS网络
P-CSCF
INVITE
INVITE
S-CSCF
-INVITE
I-CSCF
被叫用户IMS网络
INVITE
S-CSCF
