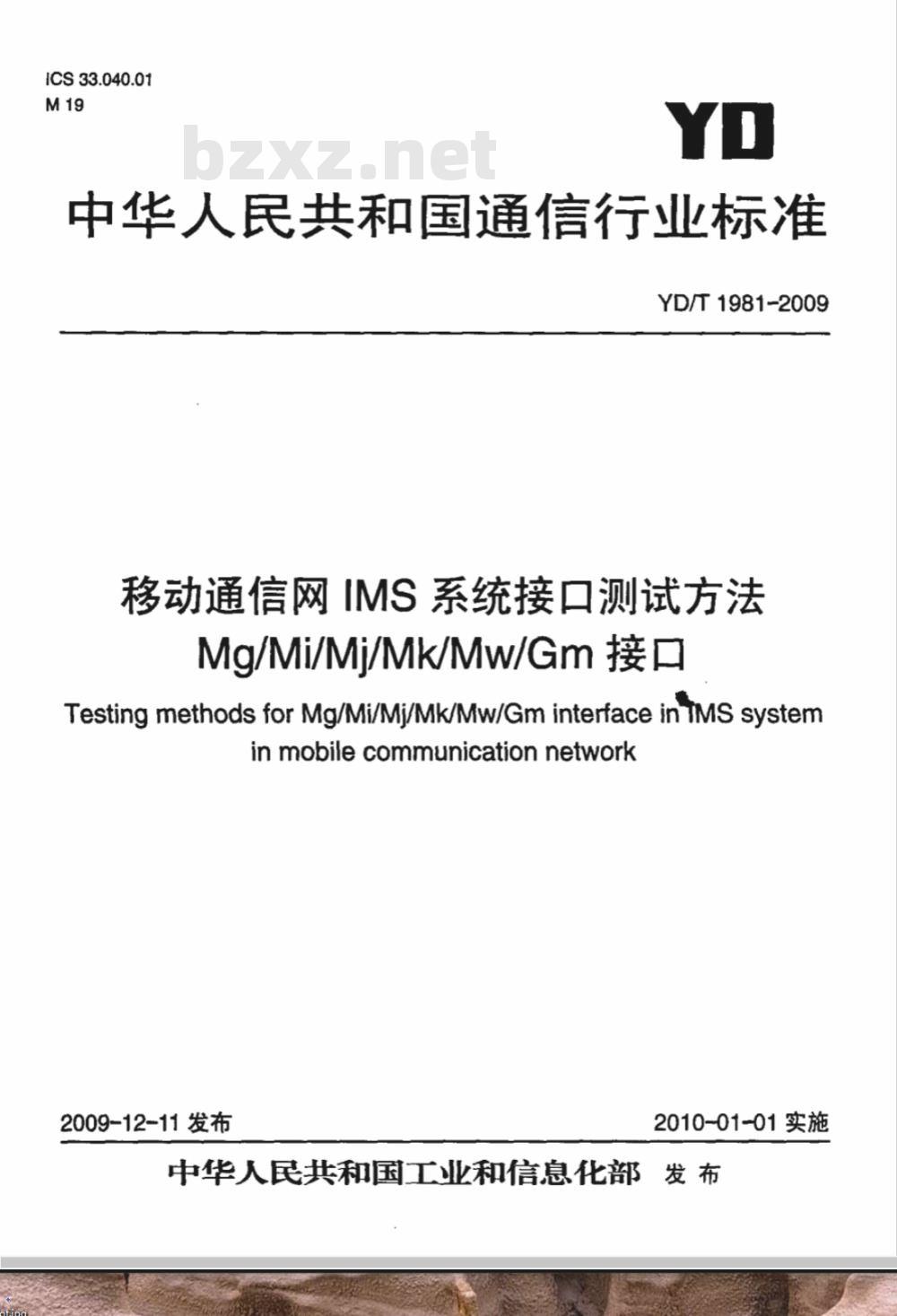

ICS33.040.01
中华人民共和国通信行业标准
YD/T 1981-2009
移动通信网IMS系统接口测试方法Mg/Mi/Mj/Mk/Mw/Gm接口
Testing methods for Mg/Mi/Mj/Mk/Mw/Gm interface in'iMS systemin mobile communication network2009-12-11 发布
2010-01-01实施
中华人民共和国工业和信息化部　发布前

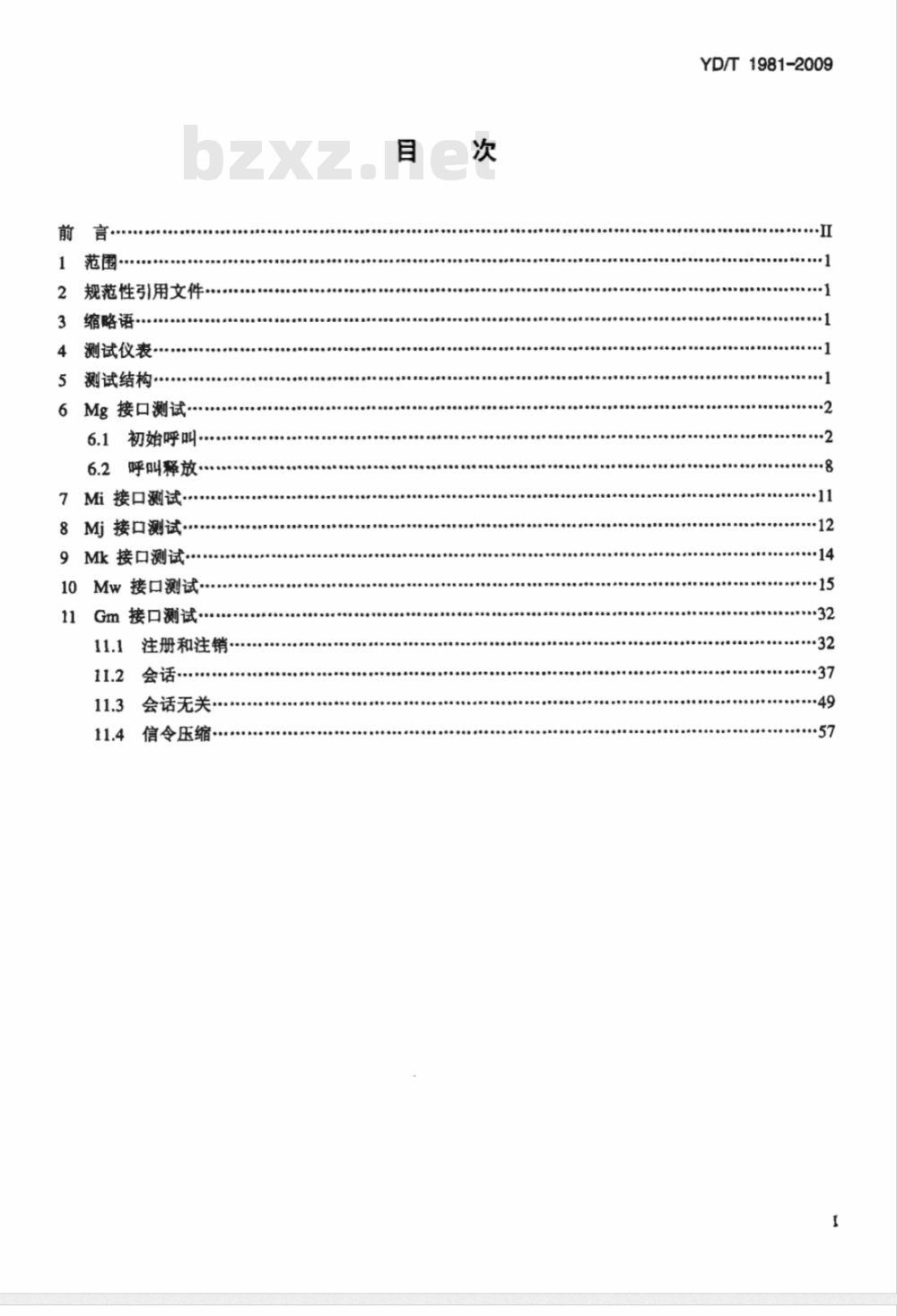

范围·
规范性引用文件
缩略语
测试仪表·
5测试结构…
6Mg接口测试·
6.1初始呼叫…
6.2呼叫释放…
7Mi接口测试
8Mj接口测试
9Mk接口测试
10Mw接口测试.
11Gm接口测试
11.1注册和注销
11.2会话..
11.3会话无关
11.4信令压缩
YD/T1981-2009
YD/T1981-2009

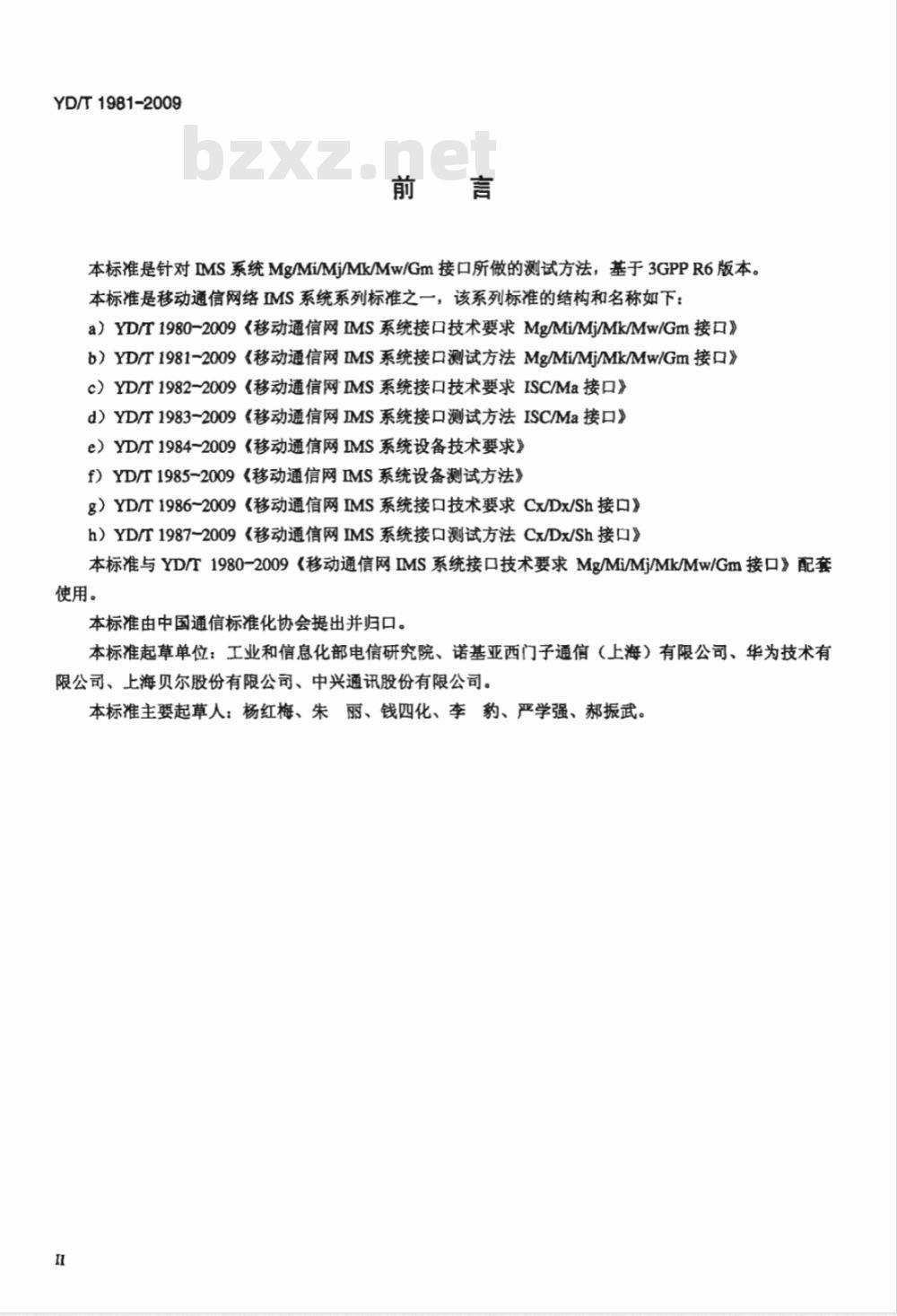

本标准是针对IMS系统Mg/Mi/Mj/Mk/Mw/Gm接口所做的测试方法，基于3GPPR6版本。本标准是移动通信网络IMS系统系列标准之一，该系列标准的结构和名称如下：a）YD/T1980-2009《移动通信网IMS系统接口技术要求Mg/Mi/Mj/Mk/Mw/Gm接口》b）YD/T1981-2009《移动通信网IMS系统接口测试方法Mg/Mi/Mj/Mk/Mw/Gm接口》c）YD/T1982~2009《移动通信网IMS系统接口技术要求ISC/Ma接口》d）YD/T1983~2009《移动通信网IMS系统接口测试方法ISC/Ma接口》e）YD/T1984~2009《移动通信网DMS系统设备技术要求》f）YD/T1985-2009《移动通信网IMS系统设备测试方法》g）YD/T1986~2009《移动通信网IMS系统接口技术要求Cx/Dx/Sh接口》h）YD/T1987~2009《移动通信网IMS系统接口测试方法Cx/Dx/Sh接口》本标准与YD/T1980-2009《移动通信网IMS系统接口技术要求Mg/Mi/Mj/Mk/Mw/Gm接口》配套使用。
本标准由中国通信标准化协会提出并归口。本标准起草单位：工业和信息化部电信研究院、诺基亚西门子通信（上海）有限公司、华为技术有限公司、上海贝尔股份有限公司、中兴通讯股份有限公司。本标准主要起草人：杨红梅、朱丽、钱四化、李豹、严学强、郝振武。II

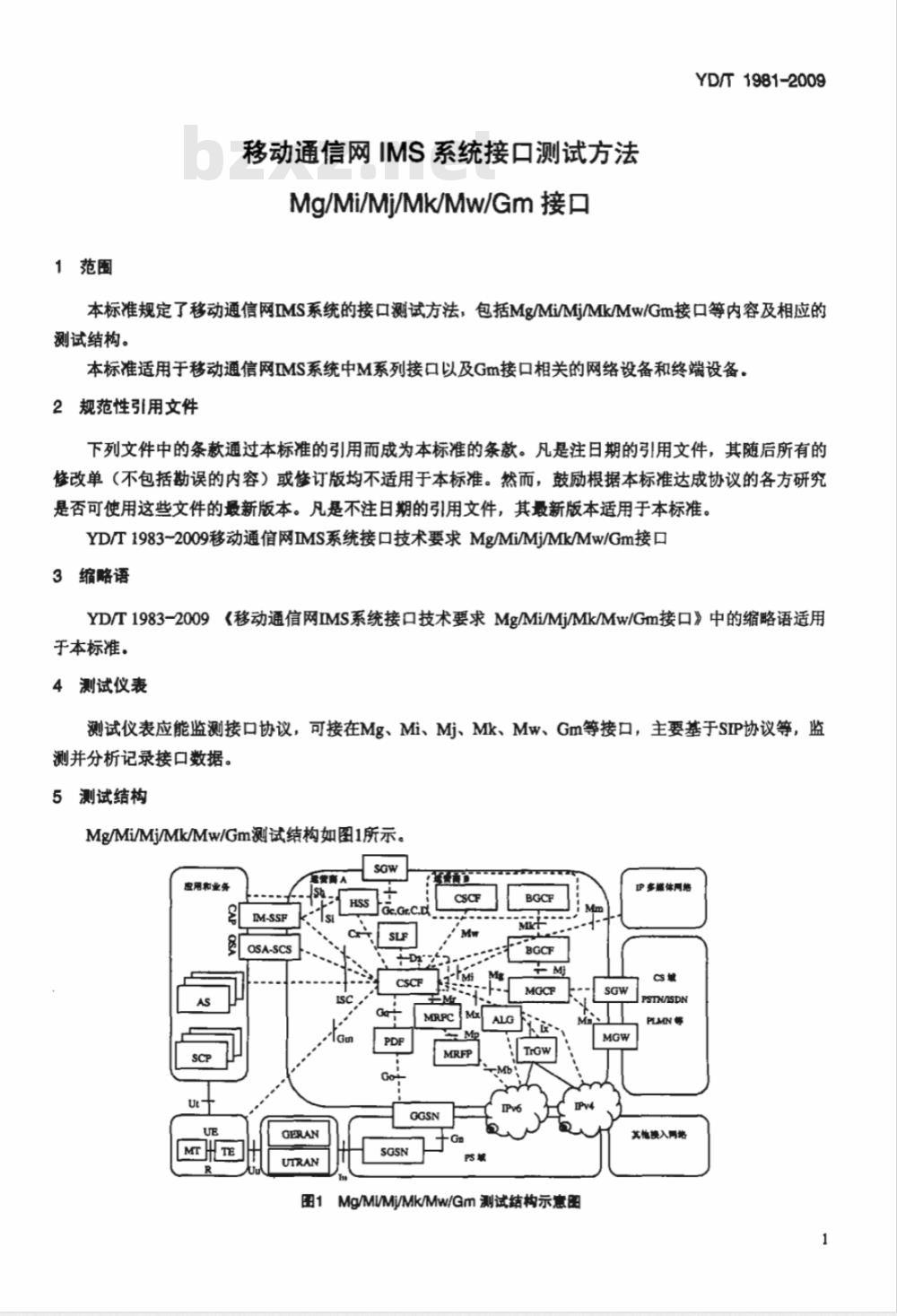

1范围
移动通信网IMS系统接口测试方法Mg/Mi/Mi/Mk/Mw/Gm接口www.bzxz.net
YD/T1981-2009
本标准规定了移动通信网IMS系统的接口测试方法，包括Mg/Mi/Mi/Mk/Mw/Gm接口等内容及相应的测试结构。
本标准适用于移动通信网IMS系统中M系列接口以及Gm接口相关的网络设备和终端设备，2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T1983~2009移动通信网IMS系统接口技术要求Mg/Mi/Mj/Mk/Mw/Gm接口3缩略语
YD/T1983-2009《移动通信网IMS系统接口技术要求Mg/Mi/Mj/Mk/Mw/Gm接口》中的缩略语适用于本标准。
4测试仪表
测试仪表应能监测接口协议，可接在Mg、Mi、Mj、Mk、Mw、Gm等接口，主要基于SIP协议等，监测并分析记录接口数据。
5测试结构
Mg/Mi/Mj/Mk/Mw/Gm测试结构如图1所示。营商
应用和业先
osA-ScS
图1Mg/MVMij/Mk/Mw/Gm测试结构示意护多#体用能
PSTN/SDN
YD/T1981-2009

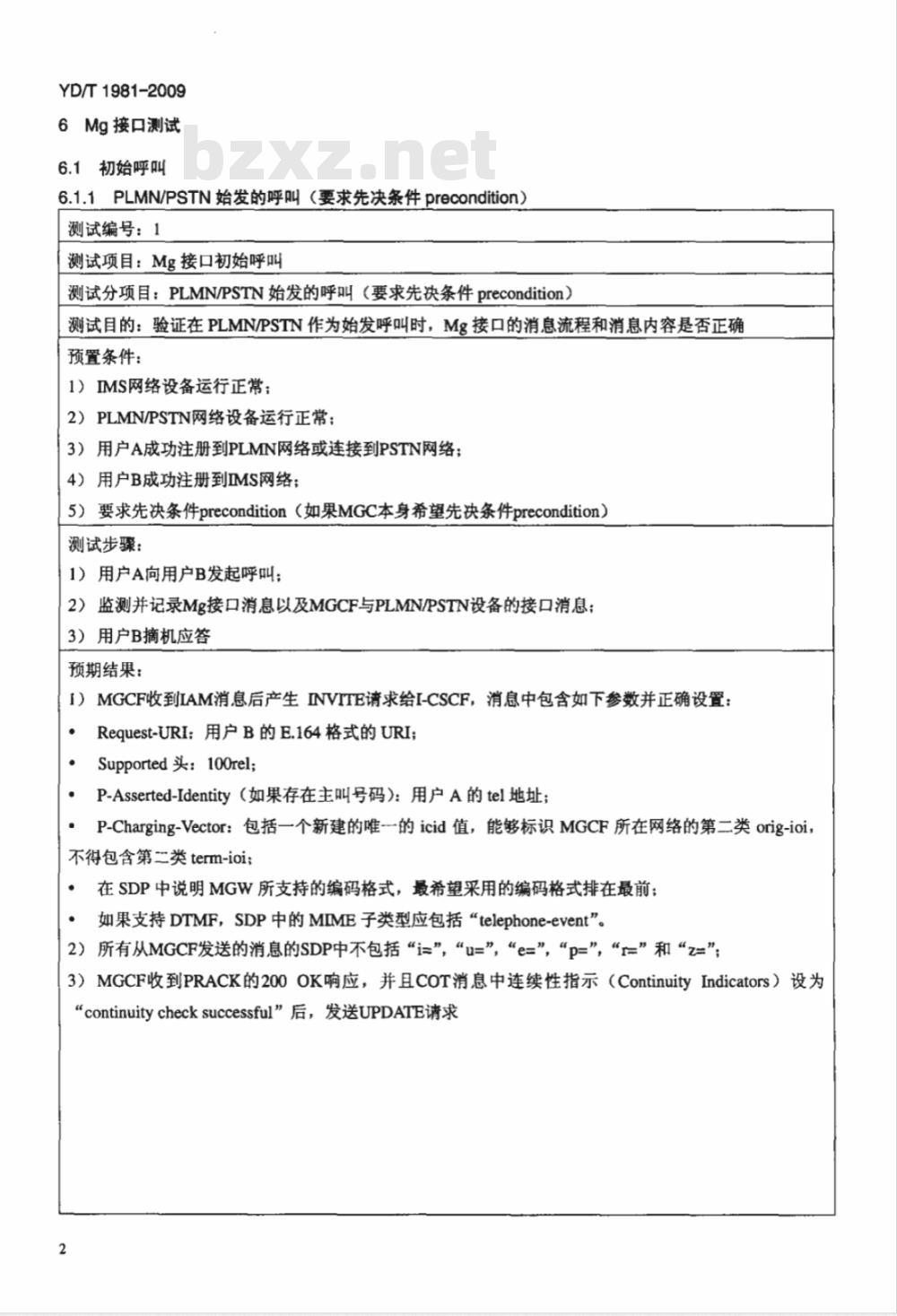

6Mg接口测试
6.1初始呼叫
6.1.1PLMN/PSTN始发的呼叫（要求先决条件precondition）测试编号：1
测试项目：Mg接口初始呼叫
测试分项目：PLMN/PSTN始发的呼叫（要求先决条件precondition）测试目的：验证在PLMN/PSTN作为始发呼叫时，Mg接口的消息流程和消息内容是否正确预置条件：
1）IMS网络设备运行正常；
2）PLMN/PSTN网络设备运行正常：3）用户A成功注册到PLMN网络或连接到PSTN网络；4）用户B成功注册到IMS网络；
5）要求先决条件precondition（如果MGC本身希望先决条件precondition）测试步骤：
1）用户A向用户B发起呼叫：
2）监测并记录Mg接口消息以及MGCF与PLMN/PSTN设备的接口消息；3）用户B摘机应答
预期结果：
I）MGCF收到IAM消息后产生INVITE请求给I-CSCF，消息中包含如下参数并正确设置：Request-URI用户B的E.164格式的URI·Supported头：100rel;
。P-Asserted-Identity（如果存在主叫号码）：用户A的tel地址；·P-Charging-Vector：包括一个新建的唯一的icid值，能够标识MGCF所在网络的第二类orig-ioi，不得包含第二类term-ioi；
·在SDP中说明MGW所支持的编码格式，最希望采用的编码格式排在最前；·如果支持DTMF，SDP中的MIME子类型应包括“telephone-event”。2）所有从MGCF发送的消息的SDP中不包括“i=”，“u=”，“e=”，“p=”，“r”和“z=”；3）MGCF收到PRACK的200OK响应，并且COT消息中连续性指示（ContinuityIndicators）设为“continuitychecksuccessful”后，发送UPDATE请求参考消息流程：
Networks
归属网络
Bearerrelated negotiationd any10.
Resource
Reservatio
interaction
connection
YD/T1981-2009
14.100Trying
5.183SessionProgress
to moalycoinection
toreserve
resources
12.UPDATE
14.180 Ringing
20.H.248interactlonto
modityconnectionto
startmediaflow
YD/T1981-2009
6.1.2PLMN/PSTN始发的呼叫(无先决条件precondition)测试编号：2
测试项目：Mg接口初始呼叫
测试分项目：PLMN/PSTN始发的呼叫（无先决条件precondition）测试目的：验证在PLMN/PSTN作为始发呼叫时，Mg接口的消息流程和消息内容是否正确预置条件：
1）IMS网络设备运行正常：
2）PLMN/PSTN网络设备运行正常：3）用户A成功注册到PLMN网络或连接到PSTN网络；4）用户B成功注册到IMS网络
测试步骤：
1）用户A向用户B发起呼叫；
2）监测并记录Mg接口消息以及MGCF与PLMIN/PSTN设备的接口消息；3）用户B摘机应答
预期结果：
1）MGCF收到IAM消息后产生INVITE请求给I-CSCF，消息中包含如下参数，并正确设置：Request-URI：用户B的E.164格式的URI：P-Asserted-Identity（如果存在主叫号码）：用户A的tel地址：P-Charging-Vector；包括一个新建的唯一的icid值，能够标识MGCF所在网络的第二类orig-ioi，不得包含第二类term-ioi；
·在SDP中说明MGW所支持的编码格式，最希望采用的编码格式排在最前如果支持DTMF，SDP中的MIME子类型应包括“telephone-event”。2）所有从MGCF发送的消息的SDP中不包括“i=”，“u=”，“e=”，“p=”，“r=”和“z=”3）当MGCF收来自S-CSCF的200OK响应后，向PSTN/CS域发送ANM消息，然后再返回ACK到S-CSCF参考消息流程：
IS-CSCF
PSTN/CSDomail
ACALL INACTIVESTATE
6.1.3PLMN/PSTN终结的呼叫（要求先决条件precondition）测试编号：3
测试项目：Mg接口初始呼叫
测试分项目：PLMN/PSTN终结的呼叫（要求先决条件precondition）YD/T1981-2009
测试目的：测试在PLMN/PSTN作为终结呼叫时，Mg接口的消息流程和消息内容是否正确预置条件：
1）IMS网络设备运行正常；
2）PLMN/PSTN网络设备运行正常：3）用户A成功注册到PLMN/PSTN网络：4）用户B成功注册到IMS网络；
5）要求先决条件precondition：6）如果对MGW的codec没有要求
测试步骤：
1）用户B向用户A发起呼叫；
2）监测并记录Mg接口消息以及MGCF与PLMN/PSTN设备的接口消息：3）用户A摘机应答
预期结果：
1）MGCF收到INVITE请求，其中Supported头的值为100rel，MGCF会送100Trying：2）找到匹配的codec之后，MGCF向IMS域发送183\SessionProgress\，消息中包含如下参数，并正确设置：
Require：100rel;
P-Charging-Vector：初始INVITE消息中携带的orig-ioi参数以及第二类term-ioi参数，第二类term-ioi参数必须设置为MGCF所在的网络，orig-ioi参数必须设置为前面所存储的orig-ioi值：在SDP中说明所选择的codec，并可以将MIME子类型设为“telephone-event”4）所有从MGCF发送的消息的SDP中不包括“i=”，“u=\，“e=”，“p=”，“r=”和“z-”5）当MGCF收到PLMN/PSTN被叫振铃的指示后，向主叫UE发送180Ringing消息：6）当MGCF收到PLMN/PSTN被叫用户应答的指示后，向主叫UE发送200OK消息YD/T1981-2009
参考消息流程：
2.100 Trying
终结网络
3.H.248interactiontocreate
connection
6.183SessionProgress
11.UPDATE
CSdomain
5. Bearer related negotiation (in case BICC is used)9.H.248interactionto
modify connection to
reserve resources
10.Resource
Reservation
19.H.248interactionto
modify connection to
startmedia flow
6.1.4PLMN/PSTN终结的呼叫（无先决条件precondition）测试编号：4
测试项目：Mg接口初始呼叫
测试分项目：PLMIN/PSTN终结的呼叫（无先决条件precondition）YD/T1981-2009
测试目的：测试在PLMN/PSTN作为终结呼叫时，Mg接口的消息流程和消息内容是否正确预置条件：
1）IMS网络设备运行正常；
2）PLMN/PSTN网络设备运行正常：3）用户A成功注册到PLMN/PSTN网络；4）用户B成功注册到IMS网络；
5）如果对MGW的codec没有要求
测试步骤：
1）用户B向用户A发起呼叫；
2）监测并记录Mg接口消息以及MGCF与PLMN/PSTN设备的接口消息：3）用户A摘机应答
预期结果：
1）MGCF收到INVITE请求，MGCF会送100Trying：2）当MGCF收到PLMN/PSTN被叫用户应答的指示后，向主叫UE发送200OK消息参考消息流程：
S-CSCF
100Trying
PSTNCSDomain
CALLINACTMESTATESS
YD/T1981-2009
6.2呼叫释放
6.2.1PLMN/PSTN发起的呼叫释放测试编号：5
测试项目：Mg接口呼叫释放
测试分项目：PLMN/PSTN发起的呼叫释放测试目的：测试在PLMN/PSTN发起呼叫释放时，Mg接口的消息流程和消息内容是否正确预置条件：
1）IMS网络设备运行正常；
2）PLMN/PSTN网络设备运行正常：3）用户A成功注册到PLMN/PSTN网络；4）用户B成功注册到IMS网络；
5）用户A和B正常通话
测试步骤：
1）用户A挂机；
2）监测并记录Mg接口消息以及MGCF与PLMN/PSTN设备的接口消息预期结果：
MGCF收到REL消息后，向S-CSCF发送BYE消息参考消息流程：
S-CSCF
PSTN/CSDoma
