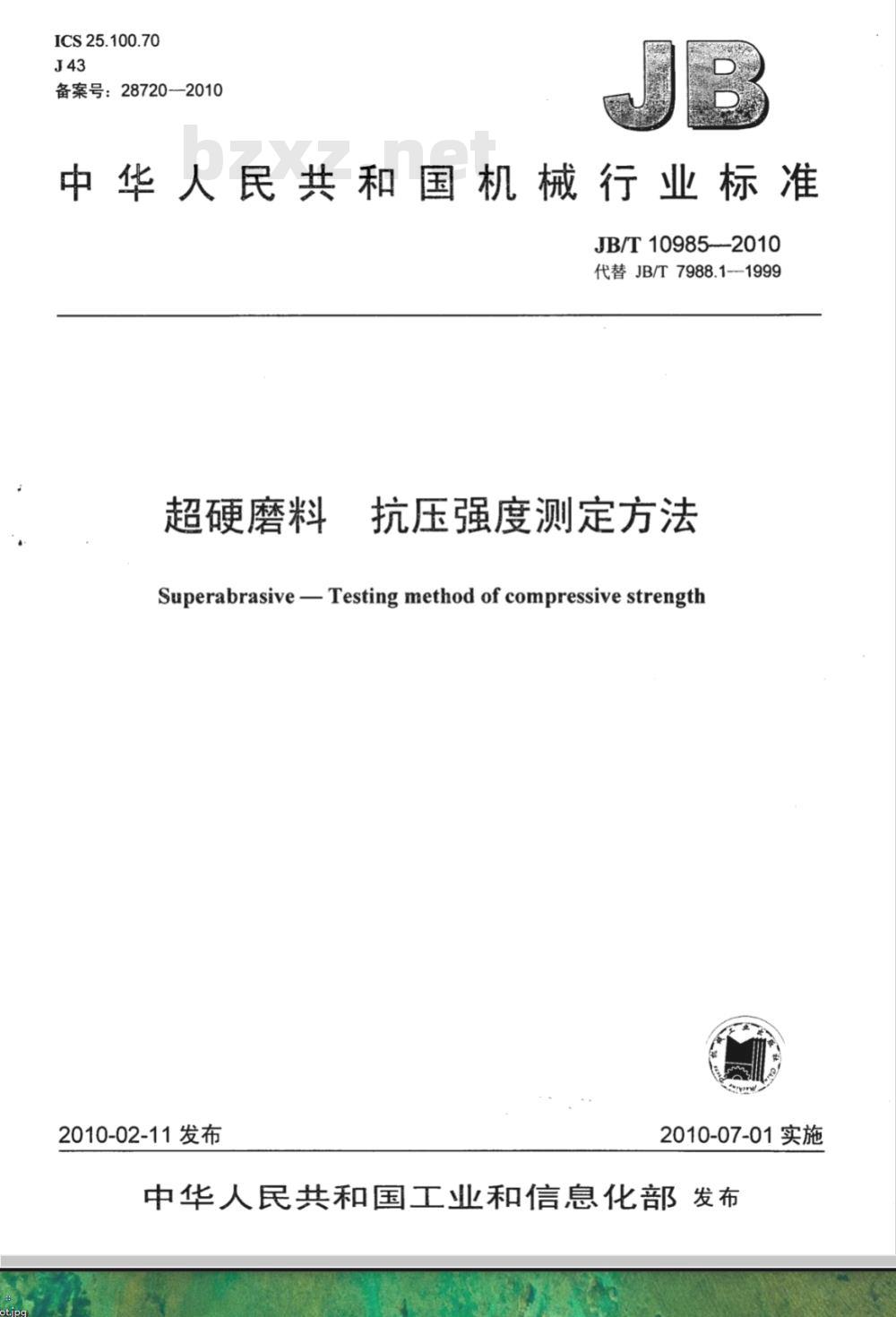

【机械行业标准(JB)】 超硬磨料 抗压强度测定方法

ICS25.100.70
备案号：287202010
中华人民共和国机械行业标准
JB/T 10985-2010
代替JB/T7988.1—1999
超硬磨料
抗压强度测定方法
SuperabrasiveTesting method of compressive strength2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

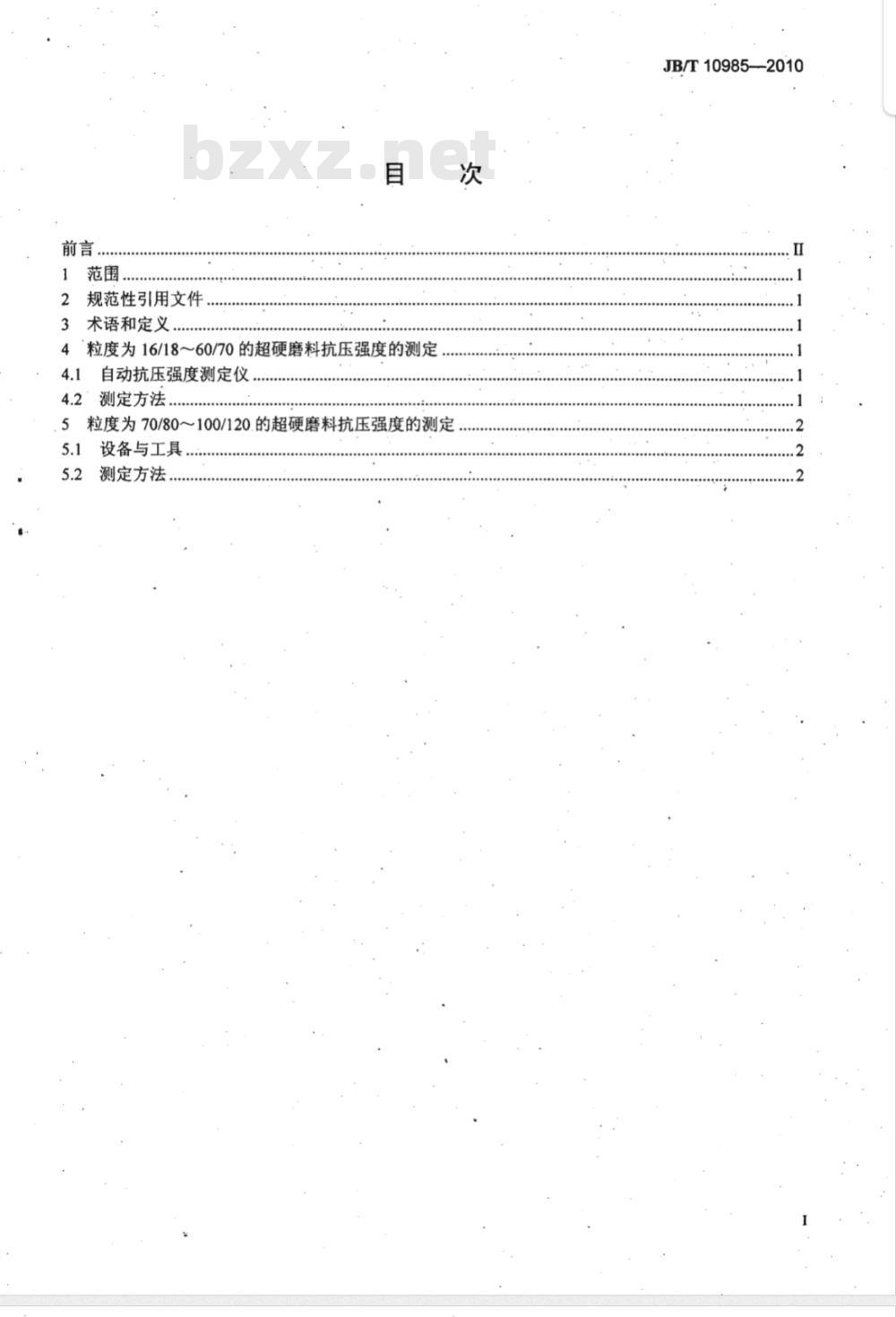

1范围
2规范性引用文件
3术语和定义
4粒度为16/18～60/70的超硬磨料抗压强度的测定，4.1
自动抗压强度测定仪，
4.2＇测定方法
.5粒度为70/80～100/120.的超硬磨料抗压强度的测定5.1
设备与工具
测定方法
JB/T10985--2010
JB/T10985--2010

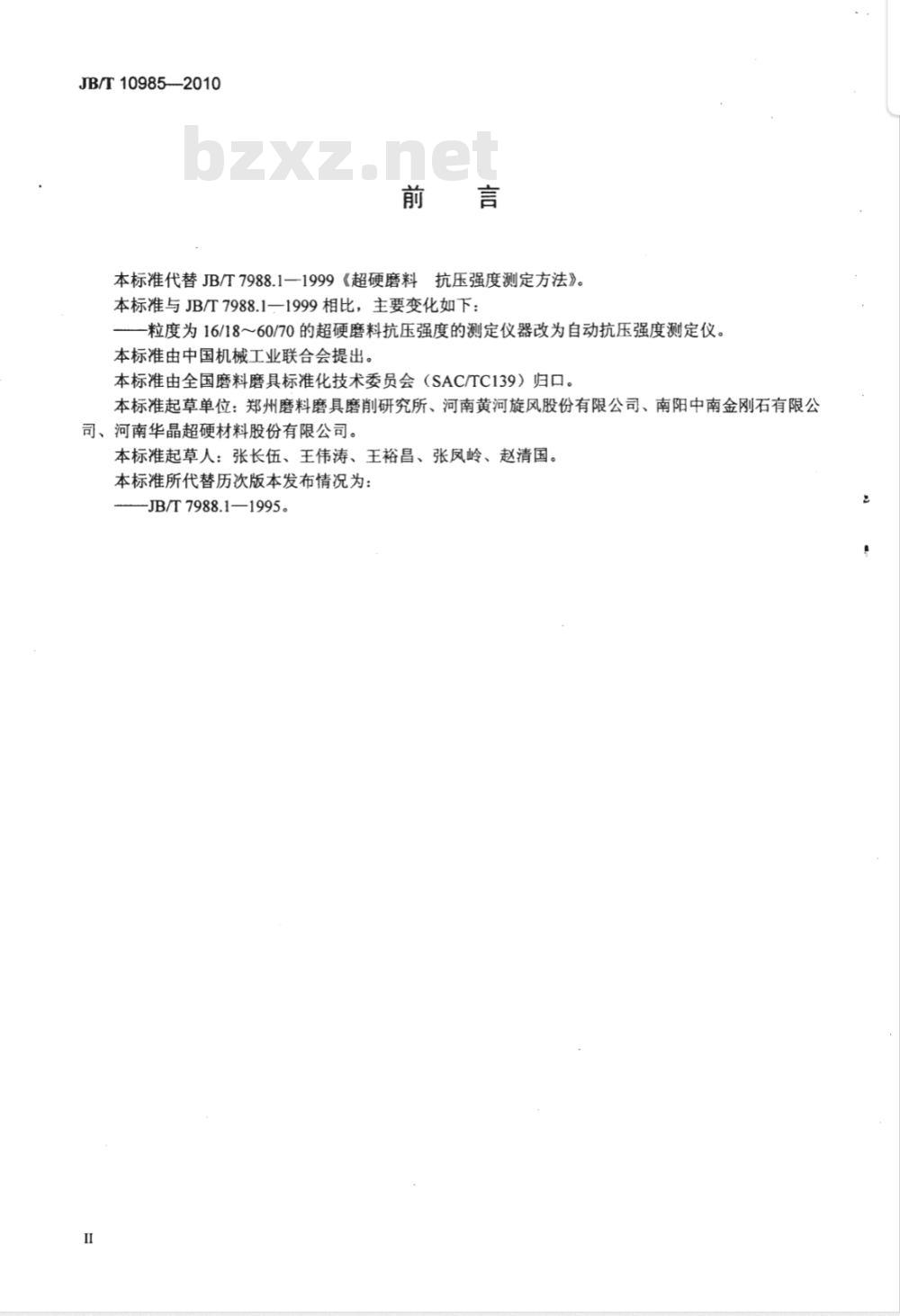

本标准代替JB/T7988.1—1999《超硬磨料抗压强度测定方法》。本标准与JB/T7988.1一1999相比，主要变化如下：粒度为16/1860/70的超硬磨料抗压强度的测定仪器改为自动抗压强度测定仪。本标准由中国机械工业联合会提出。本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。本标准起草单位：郑州磨料磨具磨削研究所、河南黄河旋风股份有限公司、南阳中南金刚石有限公司、河南华晶超硬材料股份有限公司。本标准起草人：张长伍、王伟涛、王裕昌、张凤岭、赵清国。本标准所代替历次版本发布情况为：-JB/T7988.1—1995。

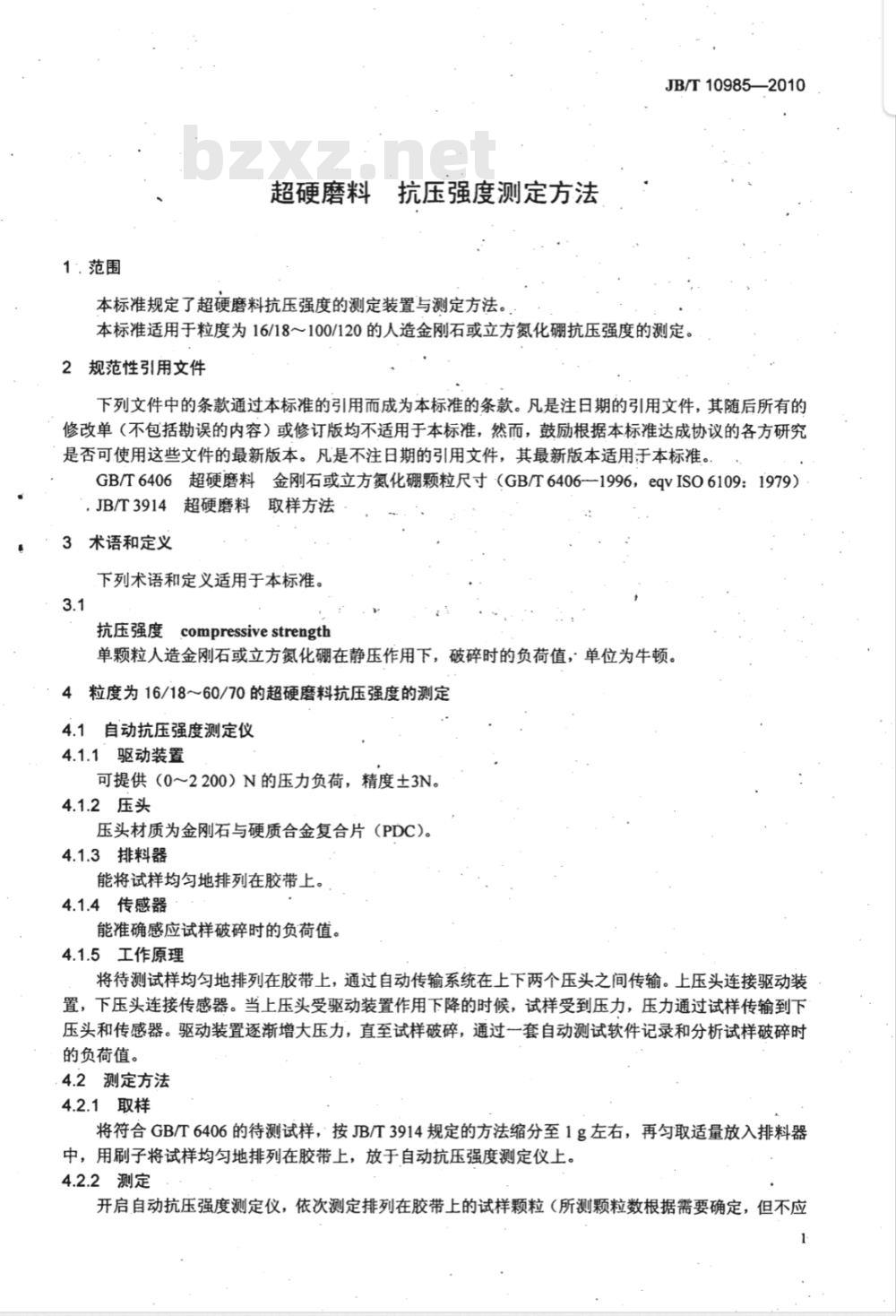

1：.范围
超硬磨料
抗压强度测定方法
本标准规定了超硬磨料抗压强度的测定装置与测定方法。JB/T10985—2010
本标准适用于粒度为16/18～100/120的人造金刚石或立方氮化硼抗压强度的测定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6406超硬磨料金刚石或立方氮化硼颗粒尺寸（GB/T6406-—1996，eqvISO6109：1979），JB/T3914超硬磨料取样方法
3术语和定义
下列术语和定义适用于本标准。3.1
抗压强度compressivestrength
单颗粒人造金刚石或立方氮化硼在静压作用下，破碎时的负荷值，单位为牛顿。4粒度为16/18～60/70的超硬磨料抗压强度的测定4.1自动抗压强度测定仪
4.1.1″驱动装置
可提供（0～2200）N的压力负荷，精度±3N。4.1.2压头
压头材质为金刚石与硬质合金复合片（PDC)。4.1.3排料器
能将试样均匀地排列在胶带上。4.1.4传感器
能准确感应试样破碎时的负荷值。4.1.5工作原理
将待测试样均匀地排列在胶带上，通过自动传输系统在上下两个压头之间传输。上压头连接驱动装置，下压头连接传感器。当上压头受驱动装置作用下降的时候，试样受到压力，压力通过试样传输到下压头和传感器。驱动装置逐渐增大压力，直至试样破碎，通过一套自动测试软件记录和分析试样破碎时的负荷值。
4.2测定方法
4.2.1取样
将符合GB/T6406的待测试样，按JB/T3914规定的方法缩分至1g左右，再匀取适量放入排料器中，用刷子将试样均匀地排列在胶带上，放于自动抗压强度测定仪上。4.2.2测定
开启自动抗压强度测定仪，依次测定排列在胶带上的试样颗粒（所测颗粒数根据需要确定，但不应JB/T:10985—2010
少于60粒)。
4.2.3计算
先求出所测试样颗粒负荷的算术平均值，核对各粒负荷值，凡超过平均值一倍者舍去。余数再取平均值，即为该试样抗压强度值。5粒度为70/80～100/120的超硬磨料抗压强度的测定5.1设备与工具
单颗粒抗压强度测定仪：其硬质合金压头与垫片材质为：YG6X，硬度不小于9IHRA；其表面粗糙度Ra不大于0.2μm。
、计数器。
载玻片、刀片、镊子、
5.2测定方法
5.2.1取样
将符合GB/T6406的待测试样
上，用刀片刮成直行，待测。
规定的方法缩分至1g左右，再匀取适量置于载玻片T3914
5.2.2测定
从载玻片上待检试样的一端起按顺序依次镊取一粒置于工作台上。先量出颗粒尺寸，然后逐渐加荷至破碎，记下负荷值，计数。若在加荷过程中尺寸发生突变，在尺寸下降值不超过原值1/3者此粒不计，重测一粒，测满40粒为止。
5.2.3计算
先求出40粒负荷的算术平均值，核对各粒负荷值，凡超过平均值一件倍者舍去。余数再取平均值，
即为该试样抗压强度值。
